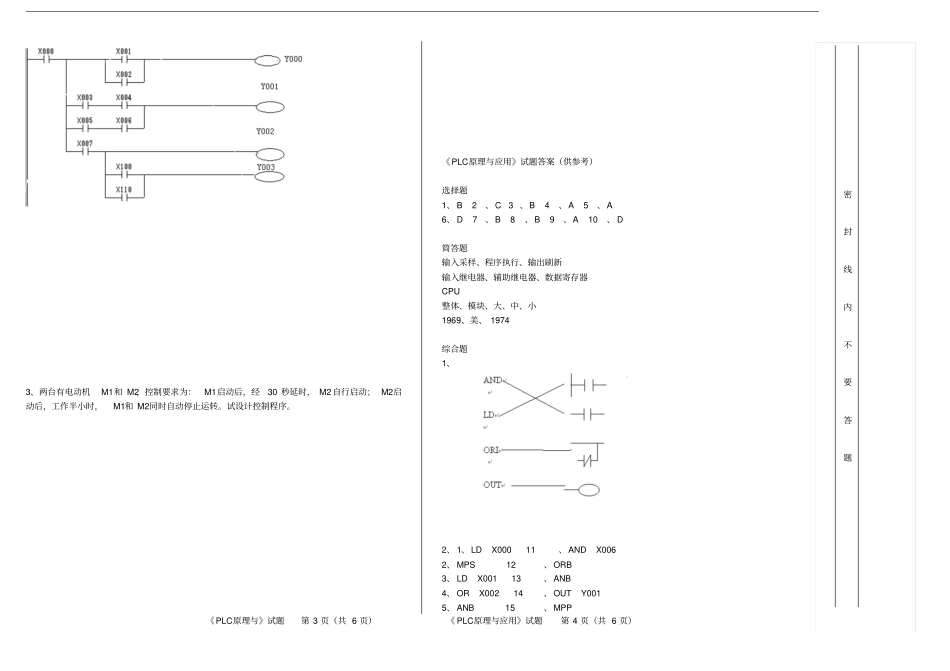

《PLC原理与应用》试题第1页（共6页）《PLC原理与应用》试题第2页（共6页）《PLC原理与应用》试题题号一二三总分分数一、单项选择题（每题3分，共30分）1、三菱PLC输入输出地址号采用（）。A、二进制B、八进制C、十进制D、十六进制2．辅助继电器M（）直接驱动外部负载。A．可以B有时可以。C不可以D、特殊情况下可以3、MPS/MRD/MPP指令在使用中，（）指令有时可以不用。AMPSBMRDCMPPD、以上说法都不对4、MC指令的操作元件一般是（）。A、MB、XC、YD、S5、梯形图和指令语句表（）进行相互转换。A可以B不可以C有时可以D、以上说法都不真确6、PLCRS485专用通讯板通讯距离是（）A、1300MB、200MC、500MD、50m7、三菱PLC中,16位内部计数器,计数数值最大可设定为A、32768B、32767C、10000D、1000008、FX系列PLC,主控指令应采用（）A.、CJB、MCC、GOTOD、SUB9、FX系列PLC中,32位加法指令应用（）A、DADDB、ADDC、SUBD、MUL10、M8002有什么功能（）A、置位功能B、复位功能C、常数D、初始化功能二、填空题（每空2分，共30分）1、可编程序控制器的工作过程分为三个阶段进行，即、、。2、写出下列Q系列PLC软元件名称：X，M，D，3、PLC的核心部分是。4、PLC根据其结构可分为式和式。根据I/O点数和功能分类，可分为型、型和型三类5、第一台可编程逻辑控制器（以下简称PLC）于年诞生于国。我国是年开始研制PLC的。三、综合题（共40分1题10′2题15′3题15′）1、将下列助记符与对应的符号用连线连接：ANDLDORIOUT2、根椐下列梯形图转换为指令表得分评卷人得分评卷人得分评卷人密封线内不要答题《PLC原理与》试题第3页（共6页）《PLC原理与应用》试题第4页（共6页）3、两台有电动机M1和M2，控制要求为：M1启动后，经30秒延时，M2自行启动；M2启动后，工作半小时，M1和M2同时自动停止运转。试设计控制程序。《PLC原理与应用》试题答案（供参考）选择题1、B2、C3、B4、A5、A6、D7、B8、B9、A10、D简答题输入采样、程序执行、输出刷新输入继电器、辅助继电器、数据寄存器CPU整体、模块、大、中、小1969、美、1974综合题1、2、1、LDX00011、ANDX0062、MPS12、ORB3、LDX00113、ANB4、ORX00214、OUTY0015、ANB15、MPP密封线内不要答题《PLC原理与应用》试题第5页（共6页）《PLC原理与应用》试题第5页（共6页）6、OUTY00016、ANDX0077、MRD17、OUTY0028、LDX00318、LDX1009、ANDX00419、ORX11010、LDX00520、ANB21、OUTY00322、END3、(1)I/O地址分配输入输出启动按钮SB1X0电机M1Y000电机M2Y001(2)梯形图
