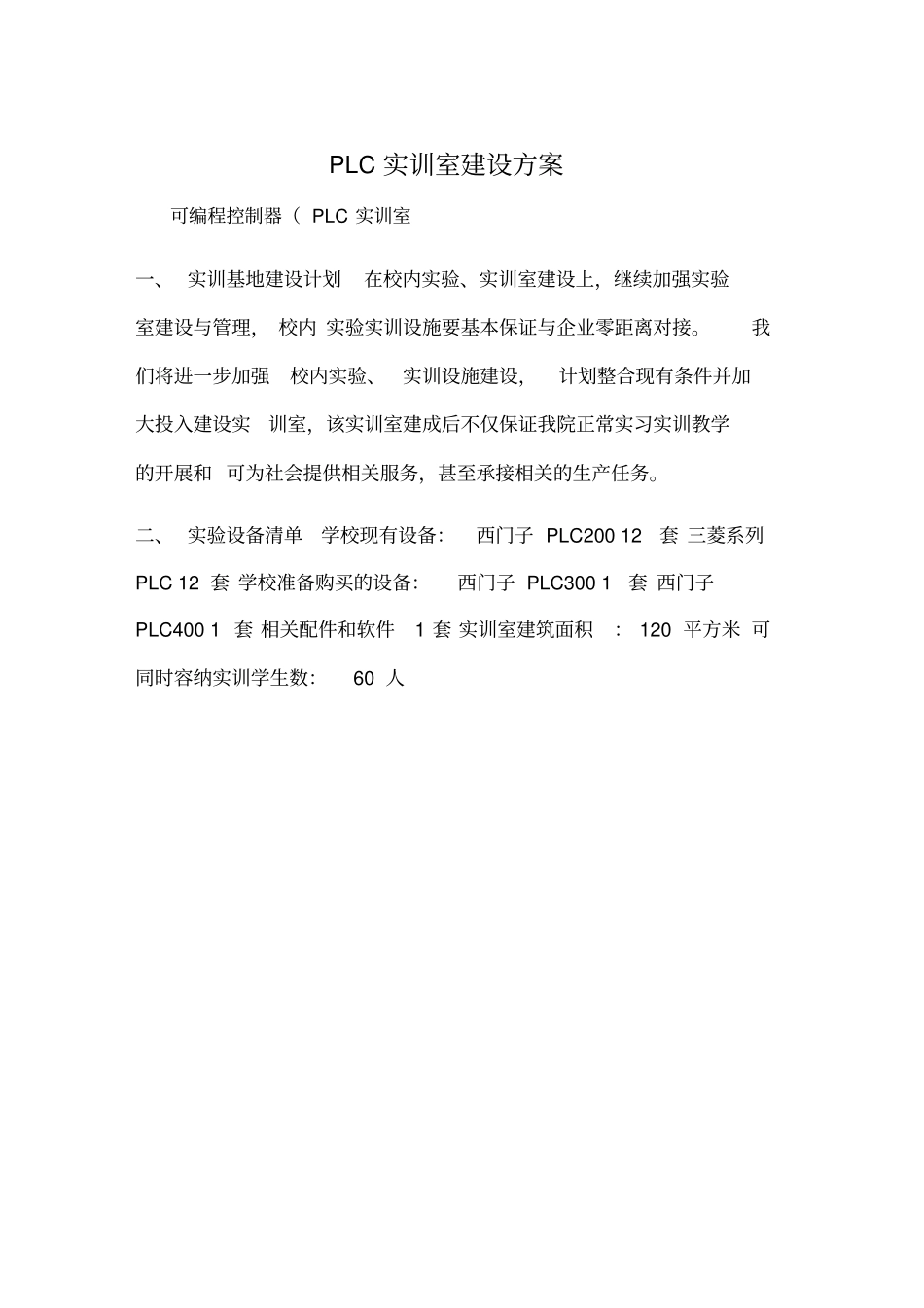

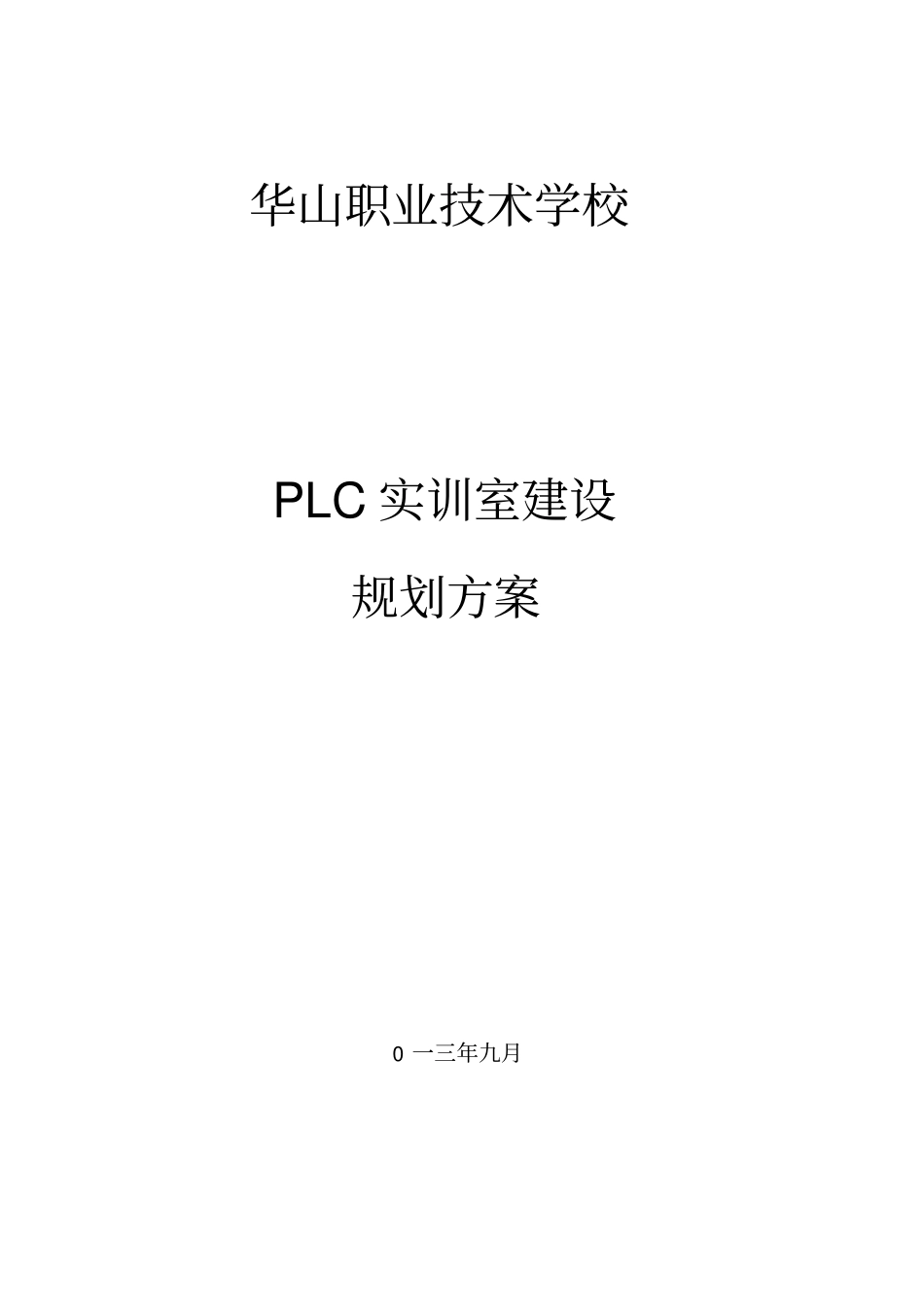

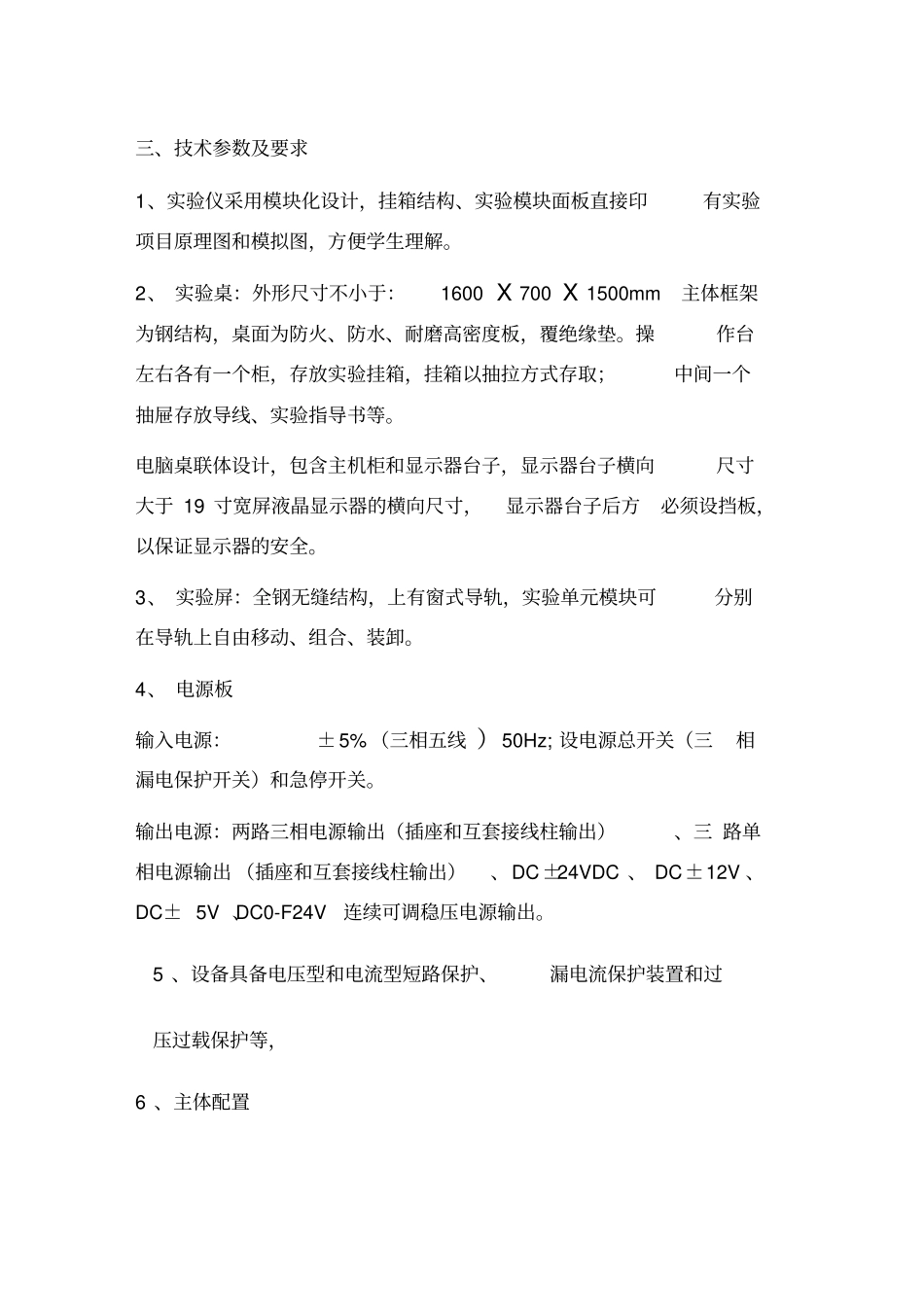

华山职业技术学校PLC实训室建设规划方案0一三年九月PLC实训室建设方案可编程控制器（PLC实训室一、实训基地建设计划在校内实验、实训室建设上，继续加强实验室建设与管理，校内实验实训设施要基本保证与企业零距离对接。我们将进一步加强校内实验、实训设施建设，计划整合现有条件并加大投入建设实训室，该实训室建成后不仅保证我院正常实习实训教学的开展和可为社会提供相关服务，甚至承接相关的生产任务。二、实验设备清单学校现有设备：西门子PLC20012套三菱系列PLC12套学校准备购买的设备：西门子PLC3001套西门子PLC4001套相关配件和软件1套实训室建筑面积：120平方米可同时容纳实训学生数：60人三、技术参数及要求1、实验仪采用模块化设计，挂箱结构、实验模块面板直接印有实验项目原理图和模拟图，方便学生理解。2、实验桌：外形尺寸不小于：1600X700X1500mm主体框架为钢结构，桌面为防火、防水、耐磨高密度板，覆绝缘垫。操作台左右各有一个柜，存放实验挂箱，挂箱以抽拉方式存取；中间一个抽屉存放导线、实验指导书等。电脑桌联体设计，包含主机柜和显示器台子，显示器台子横向尺寸大于19寸宽屏液晶显示器的横向尺寸，显示器台子后方必须设挡板，以保证显示器的安全。3、实验屏：全钢无缝结构，上有窗式导轨，实验单元模块可分别在导轨上自由移动、组合、装卸。4、电源板输入电源：±5%（三相五线）50Hz;设电源总开关（三相漏电保护开关）和急停开关。输出电源：两路三相电源输出（插座和互套接线柱输出）、三路单相电源输出（插座和互套接线柱输出）、DC±24VDC、DC±12V、DC±5V、DC0-F24V连续可调稳压电源输出。5、设备具备电压型和电流型短路保护、漏电流保护装置和过压过载保护等，6、主体配置教师机：设备硬件要求西门子PLCCPU324实训模块、西门子变频器MM42（实训模块、触摸屏模块（触摸屏不低于5.7英寸，65536色，分辨率320x234）、3D虚拟交互实训系统（含硬件和软件），带配套编程电缆。学生台配置：西门子PLCCPU224+EM22实训模块，西门子变频器MM42（实训模块，带配套编程电缆。。7、每套实验仪包含的附件：编程电缆1根PLC编程软件1套安全型迭接插头实验导线1套PLC使用手册1本（含电子版）变频器使用手册1本（含电子版）组态软件使用手册1本（含电子版）实验指导书1本（含WOR电子版，非PDF版）触摸屏使用手册1本（教师机，含电子版）8、配备正版工控组态软件，所有实验都已编辑出形象直观、动感强、教学效果好的组态棒图；针对其他实验项目的具体要求，学生可以自行编辑组态棒图。9、具有强大的升级功能和再开发潜能：A、根据需要添加其他实验设备或实验模块完成所需实验B学生可自行开发实验项目；C动画监控仿真功能。10、投标现场需提供所投产品的彩色样本资料、图片资料以及设备的主要技术指标和运行性能的详细说明资料（提供的资料须与所投设备型号一致），包括产品随机的整套纸质中文产品说明书、实验指导书、电路图本、电气说明书等。11、提供长期技术支持，免费培训师资，设备免费保修三年，三年之后，维修只收取材料费。四、能够完成的实验项目（没有注明教师机的，为教师机和学生机均配置，要求投标现场必须提供详细纸质实验指导书）1、编程指令实训；2、三相异步电动机点动控制和自锁控制实训（实物、含三相异步电动机和接触器等）；3、三相异步电动机联锁正反转控制实训实验（实物、含三相异步电动机和接触器等）；4、三相异步电动机带延时正反转控制实训实验（实物、含三相异步电动机和接触器等）；5、三相异步电机星/三角（Y/△）起动控制（实物、含三相异步电动机和接触器等）；6、四相步进电机控制实训（实物模型，含步进电机等，非指示灯模拟）；7、LED数码显示控制实训（含LED数码管）；8、天塔之光实训；9、交通灯自动控制实训；10、交通灯手动控制；11、交通灯开闭时间可控实验；12、水塔水位控制实训；13、液体混合装置控制实训（实物模型，非指示灯模拟）；14、四至五层电梯控制系统实训（实物模型，非指示灯模拟）；15、机械手动作实训（实物模型，非指示灯模拟）；16、四节传送带实训；17、轧钢机控制系统实训；18、邮件分拣系统实训；19...
