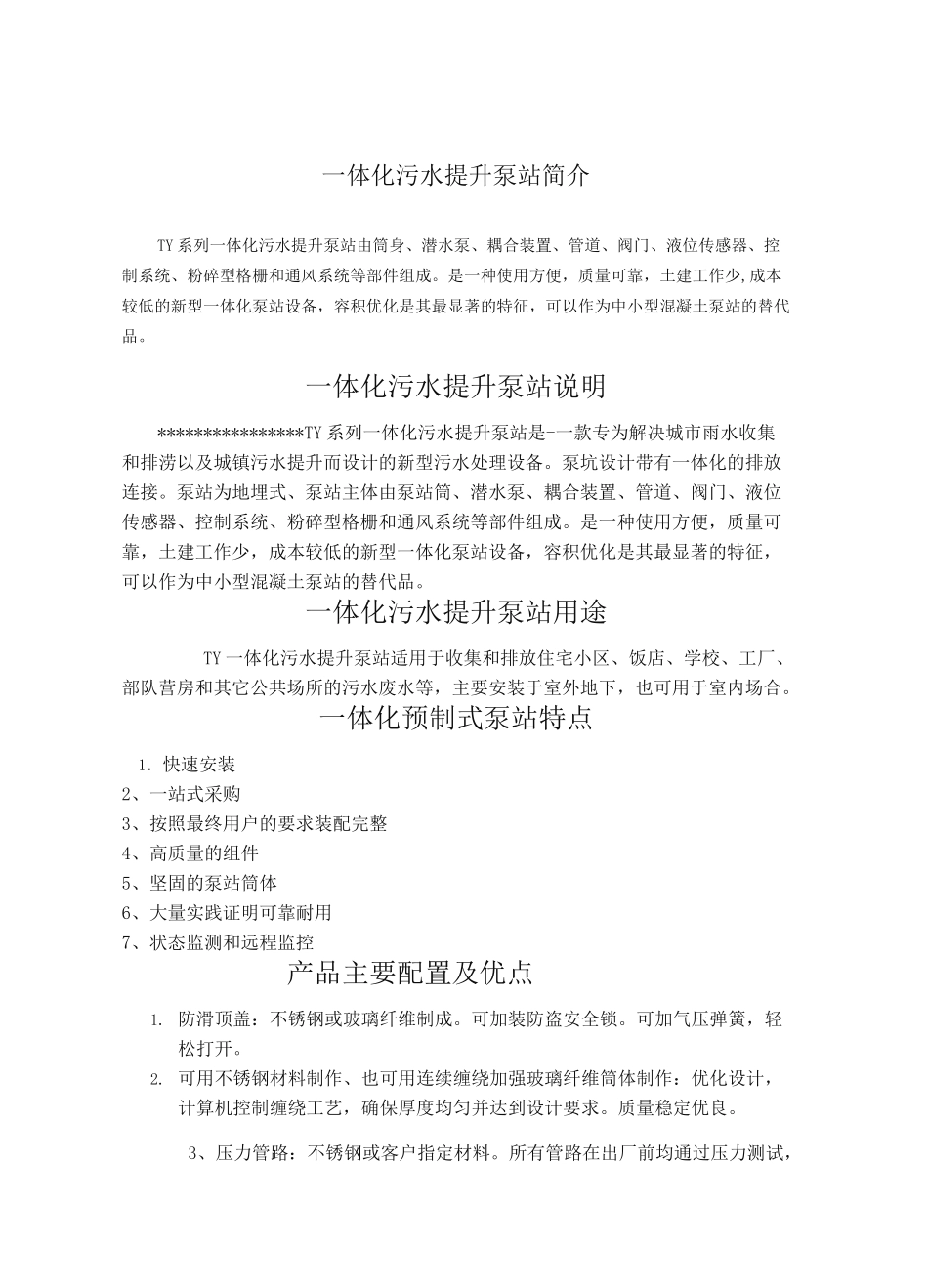

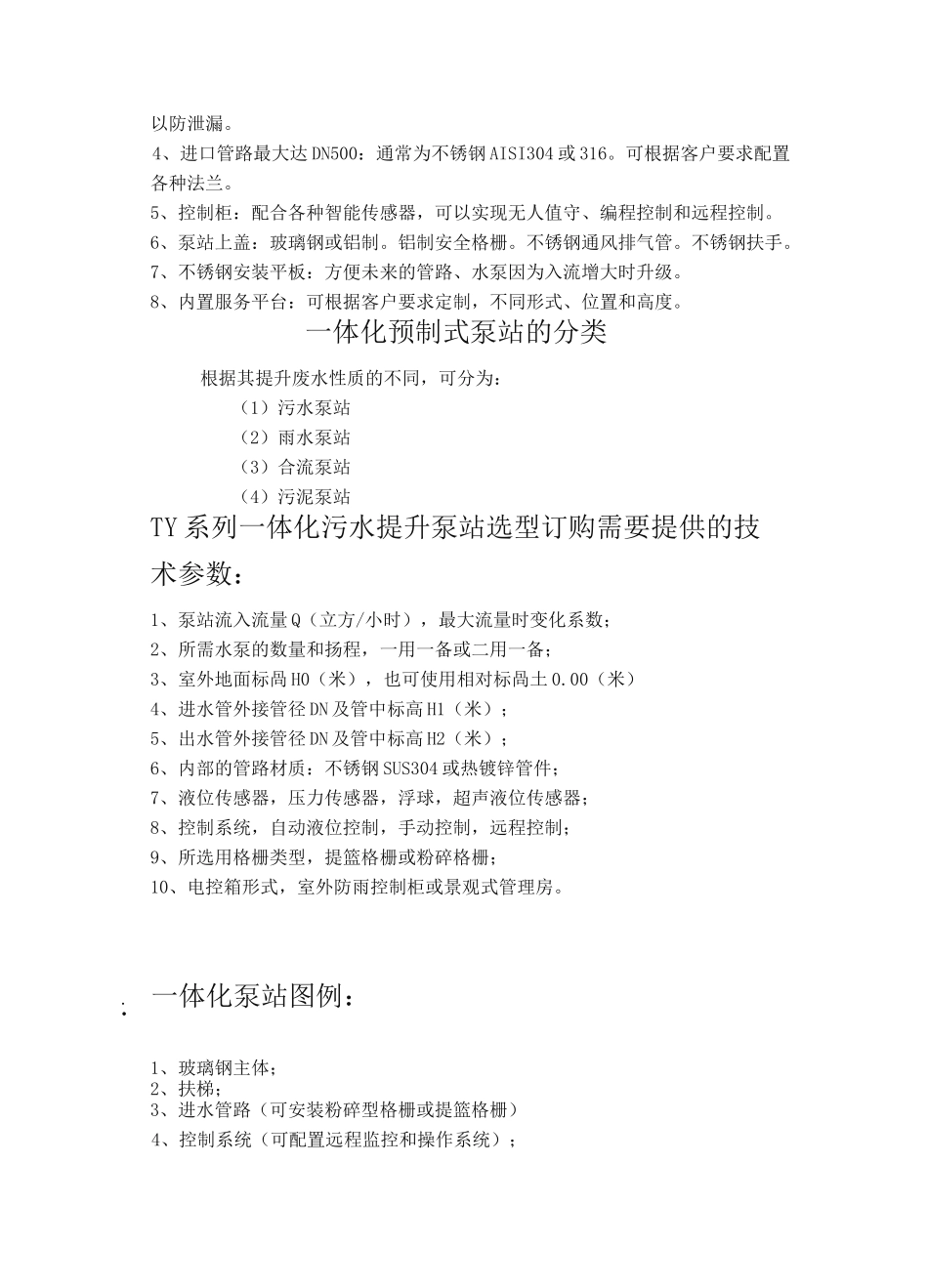

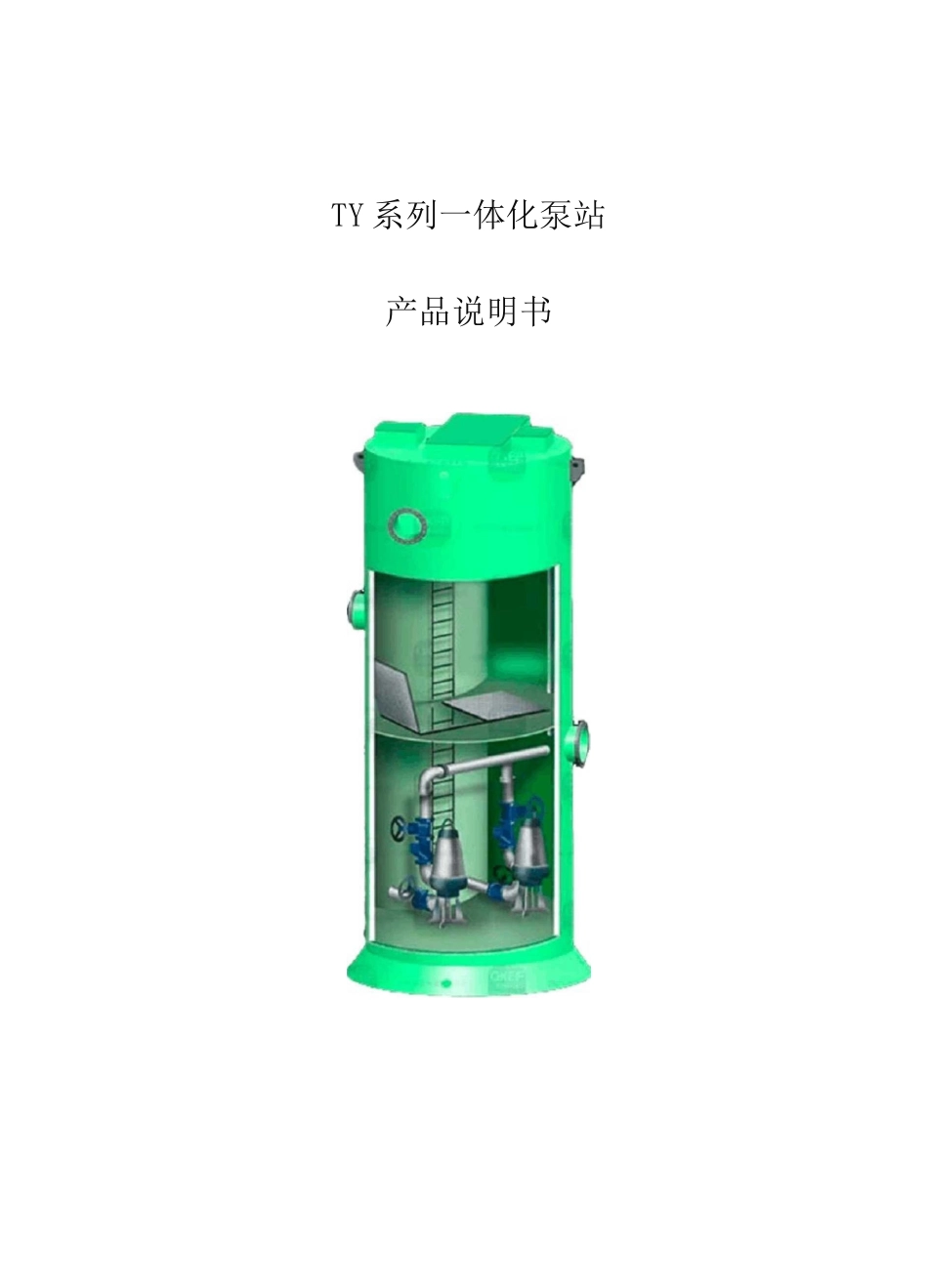

TY系列一体化泵站产品说明书一体化污水提升泵站简介TY系列一体化污水提升泵站由筒身、潜水泵、耦合装置、管道、阀门、液位传感器、控制系统、粉碎型格栅和通风系统等部件组成。是一种使用方便，质量可靠，土建工作少,成本较低的新型一体化泵站设备，容积优化是其最显著的特征，可以作为中小型混凝土泵站的替代品。一体化污水提升泵站说明****************TY系列一体化污水提升泵站是-一款专为解决城市雨水收集和排涝以及城镇污水提升而设计的新型污水处理设备。泵坑设计带有一体化的排放连接。泵站为地埋式、泵站主体由泵站筒、潜水泵、耦合装置、管道、阀门、液位传感器、控制系统、粉碎型格栅和通风系统等部件组成。是一种使用方便，质量可靠，土建工作少，成本较低的新型一体化泵站设备，容积优化是其最显著的特征，可以作为中小型混凝土泵站的替代品。一体化污水提升泵站用途TY一体化污水提升泵站适用于收集和排放住宅小区、饭店、学校、工厂、部队营房和其它公共场所的污水废水等，主要安装于室外地下，也可用于室内场合。一体化预制式泵站特点1．快速安装2、一站式采购3、按照最终用户的要求装配完整4、高质量的组件5、坚固的泵站筒体6、大量实践证明可靠耐用7、状态监测和远程监控产品主要配置及优点1.防滑顶盖：不锈钢或玻璃纤维制成。可加装防盗安全锁。可加气压弹簧，轻松打开。2.可用不锈钢材料制作、也可用连续缠绕加强玻璃纤维筒体制作：优化设计，计算机控制缠绕工艺，确保厚度均匀并达到设计要求。质量稳定优良。3、压力管路：不锈钢或客户指定材料。所有管路在出厂前均通过压力测试，以防泄漏。4、进口管路最大达DN500：通常为不锈钢AISI304或316。可根据客户要求配置各种法兰。5、控制柜：配合各种智能传感器，可以实现无人值守、编程控制和远程控制。6、泵站上盖：玻璃钢或铝制。铝制安全格栅。不锈钢通风排气管。不锈钢扶手。7、不锈钢安装平板：方便未来的管路、水泵因为入流增大时升级。8、内置服务平台：可根据客户要求定制，不同形式、位置和高度。一体化预制式泵站的分类根据其提升废水性质的不同，可分为：（1）污水泵站（2）雨水泵站（3）合流泵站（4）污泥泵站TY系列一体化污水提升泵站选型订购需要提供的技术参数：1、泵站流入流量Q（立方/小时），最大流量时变化系数；2、所需水泵的数量和扬程，一用一备或二用一备；3、室外地面标咼H0（米），也可使用相对标咼土0.00（米）4、进水管外接管径DN及管中标高H1（米）；5、出水管外接管径DN及管中标高H2（米）；6、内部的管路材质：不锈钢SUS304或热镀锌管件；7、液位传感器，压力传感器，浮球，超声液位传感器；8、控制系统，自动液位控制，手动控制，远程控制；9、所选用格栅类型，提篮格栅或粉碎格栅；10、电控箱形式，室外防雨控制柜或景观式管理房。•一体化泵站图例：•1、玻璃钢主体；2、扶梯；3、进水管路（可安装粉碎型格栅或提篮格栅）4、控制系统（可配置远程监控和操作系统）；5、安装吊环；6、出水阀门和管路；7、内部维修台；8、潜水泵组；9、预制水泥底板。等（更多详细配置可咨询客服索取）标准型一体化预制泵站，包含了泵到维修间的所有需要的部件，流量、扬程均可按照用户的需求定制。预制泵站所包含的标准参数包括：泵站直径：1000,1200,1600,2000,2500,3000,3800mm；（特殊直径可定制）最大高度：14米；最大流量：4000L/S（多井筒方案）配置水泵：不锈钢潜污泵查看所有零部件请转至一体化泵站配套页面。一体化泵站安装型式①③S
