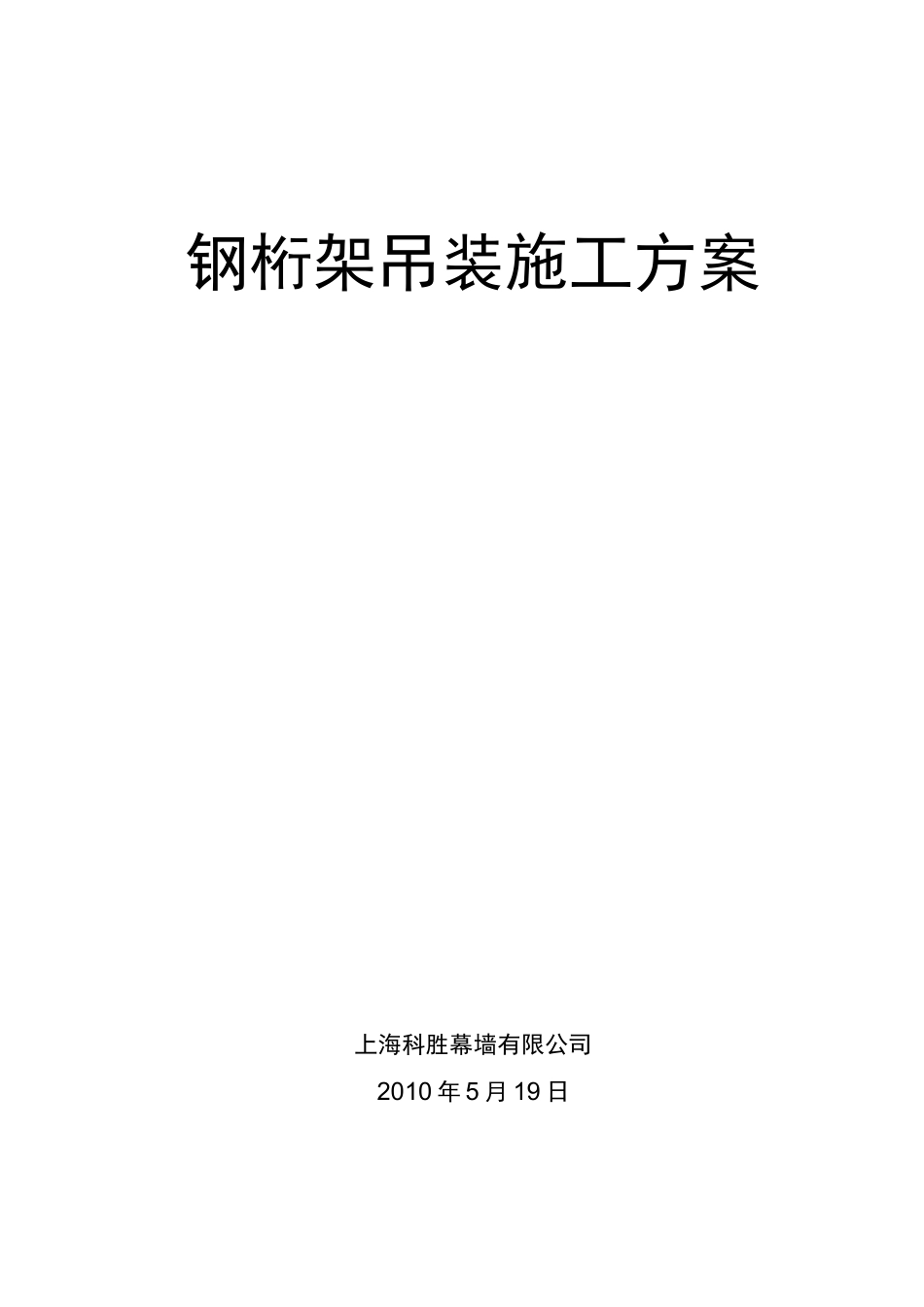

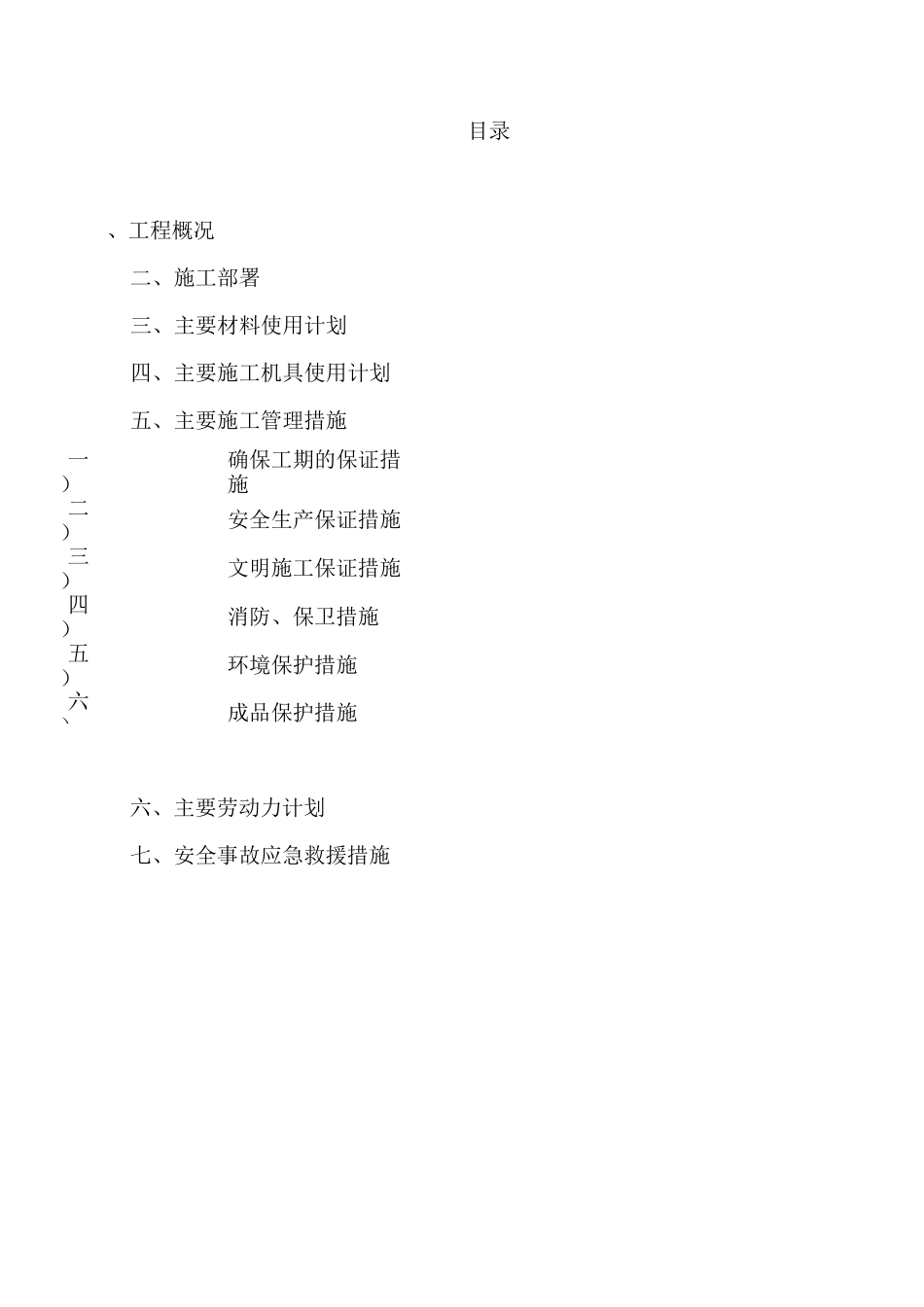

钢桁架吊装施工方案上海科胜幕墙有限公司2010年5月19日目录、工程概况二、施工部署三、主要材料使用计划四、主要施工机具使用计划五、主要施工管理措施一）确保工期的保证措施二）安全生产保证措施三）文明施工保证措施四）消防、保卫措施五）环境保护措施六）成品保护措施六、主要劳动力计划七、安全事故应急救援措施一、工程概况a）工程名称：中冶华天公司总部基地生产科技中心一部b）建设地点：南京市建邺区新城科技园D-11地块（河西富春江东街于云台山路交汇处）c）建设单位：中冶华天南京工程技术有限公司d）设计单位：深圳维度艺术设计有限公司，南京市建筑设计研究院有限公司e）建筑规模：本工程由三幢建筑组成，建筑总面积47291.66m?。一部位于生产一部建筑层为地上12层，建筑高度52.60米（最高点59.20米）；吊装处楼层为9层，层高4.2米；二、施工部署1、使用设备：规格为2吨的电动葫芦、手拉式行车、T型吊架2、具体吊装方案如下：用3根钢立柱分别焊接在子公司楼与电梯交通该标段9层楼面钢桁架埋件上，然后用2根H型钢梁分别焊接在3根钢立柱上，从而形成一个T型吊架。在竖向H型钢梁上安装一个手拉式行车，H型钢梁则做为手拉式行车的移动轨道，手拉式行车主要是用来调节钢桁架在安装时调节前后左右的距离，然后再在横向H型钢梁上端焊接2根槽钢，用于安装电动葫芦。所有钢立柱与H型钢梁直角连接处用5#角钢打上斜撑，使T型吊架更加牢固。3、由于1层、2层需做雨篷，所以将钢桁架从3层至9层开始吊装，依次利用电动葫芦与手动行车调节钢桁架的高度与前后左右的位置直至安装完成。7、钢桁架部位四周都搭设了满堂式脚手架，搭设高度为38米，每层都用竹笆铺设，在钢桁架与埋件连接处分别用钢管搭设了悬挑式工作平台，这样可以使施工人员更安全方便做好焊接工作。三主要材料使用计划主要材料投入计划表序号材料名称规格单位材料需用量备注1热扎厚钢板21--30厚吨202无缝管8—10厚吨24.083H型钢梁10吨3四、主要施工机具使用计划拟投入本工程的主要施工机械表序号设备名称型号功率KW台数1电动葫芦2t/12手拉式行车13T型吊架1五、主要施工管理措施(一)、确保工期的保证措施(1)严格进度计划管理，一旦发现进度拖后趋向，应及时采取相应的积极措施予以调整。(2)协调安排设备及材料供应单位的进退场时间及相应的施工周期，组织有条不紊的交叉施工。(3)严格遵守机械安全技术操作规程操作。(4)严格执行交接班制度，做好机械保养工作。(5)机械设备在使用中不得超载使用，或随意扩大使用范围，应严格按照机械使用说明书的规定使用。LJij□（6）加强对施工设备的管、用、养、修动态管理。确保机械完好率达到90%以上，重要的机械设备应有整机或部分配件备用。（二）、安全生产保证措施1、在施工前做好安全交底，明确安全责任制。特殊工种必须持证上岗。2、严禁构件集中堆放和叠放一起，现场设标志牌，并派专人负责管理和指挥；3、木枋安装前要认真检查外形尺寸和质量情况，严禁使用挠曲，开裂等有缺陷的木枋。确保各层木枋之间紧密贴合。4、构件吊装施工人员高空作业必须按规定佩戴安全带。5、吊装构件时，尽量选用无大风，天气晴朗的时间吊装，以减小风荷载的影响，增强构件吊装的稳定性。6、所有钢丝绳、吊索及挂索等在使用前和吊装作业前必须经过合格起重工检查。如发现磨损、刮伤、扭结、绕夹或其它可能降低受力性能的现象，应停止使用，立即更换。安全人员应及时了解情况并采取恰当措施以确保有缺陷的吊具不再使用。吊装用钢丝绳索等在使用过程中避免与尖锐边缘接触，使用结束后应妥善保存。7、高空作业点下地面不允许站人，防止高空坠落事故。8、吊用工具和钢丝绳，必须有足够的安全系数，一般不得不小于5-6倍。9、吊机必须由专人指挥，司机必须持证上岗，所有操作必须符合规范要求。（三）、文明施工保证措施1、场容场貌管理施工现场的场容管理，必须实行划区域分块包干，责任区必须挂牌示意，生活区管理规定挂牌昭示全体。制定施工现场生活卫生管理、检查、评比考核制度。现场标化管理必须执行部颁标准来执行，定期对照审核。2、材料堆放管理各种设备、材料应远离操作区域，并不准堆放过高，...
