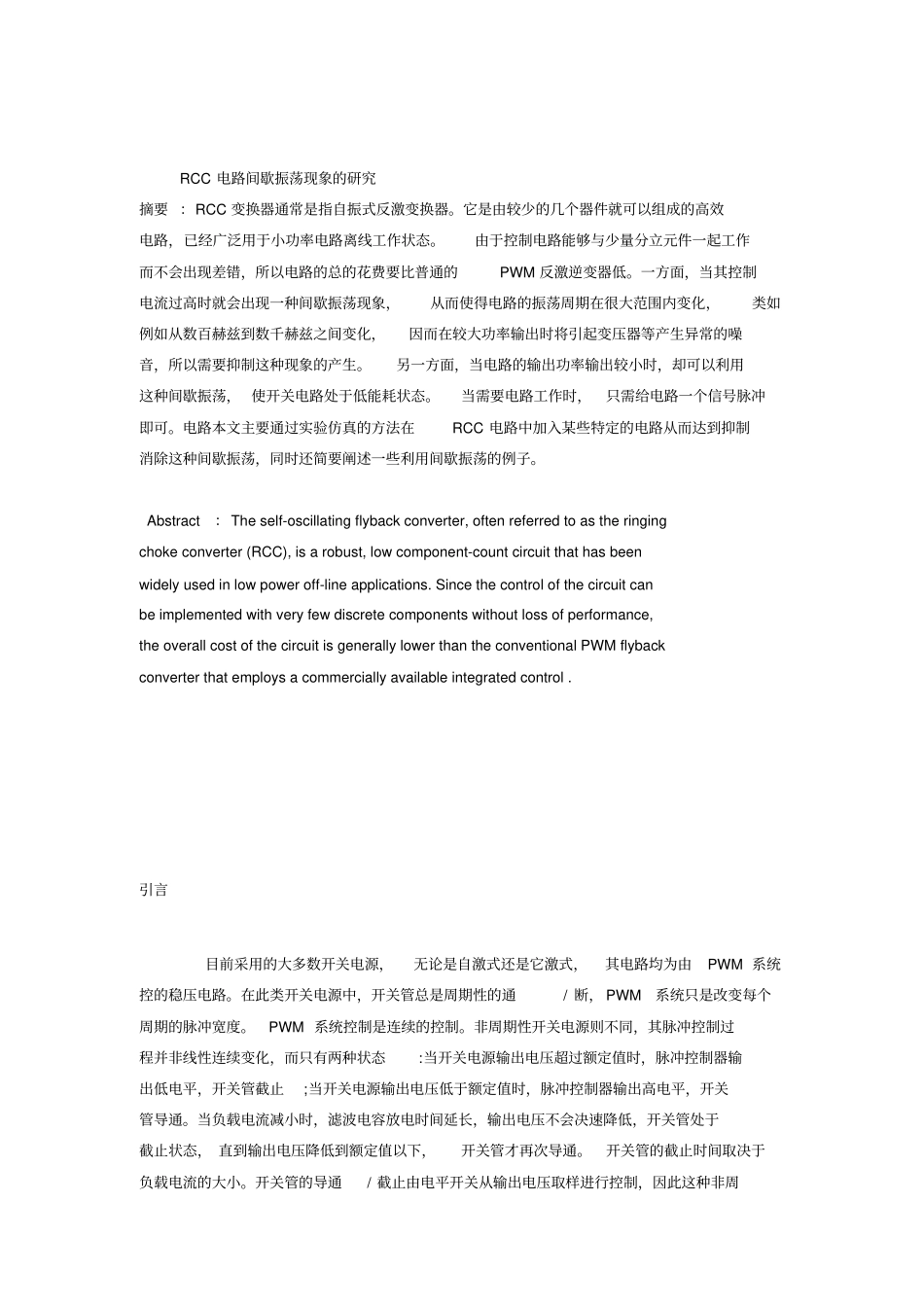

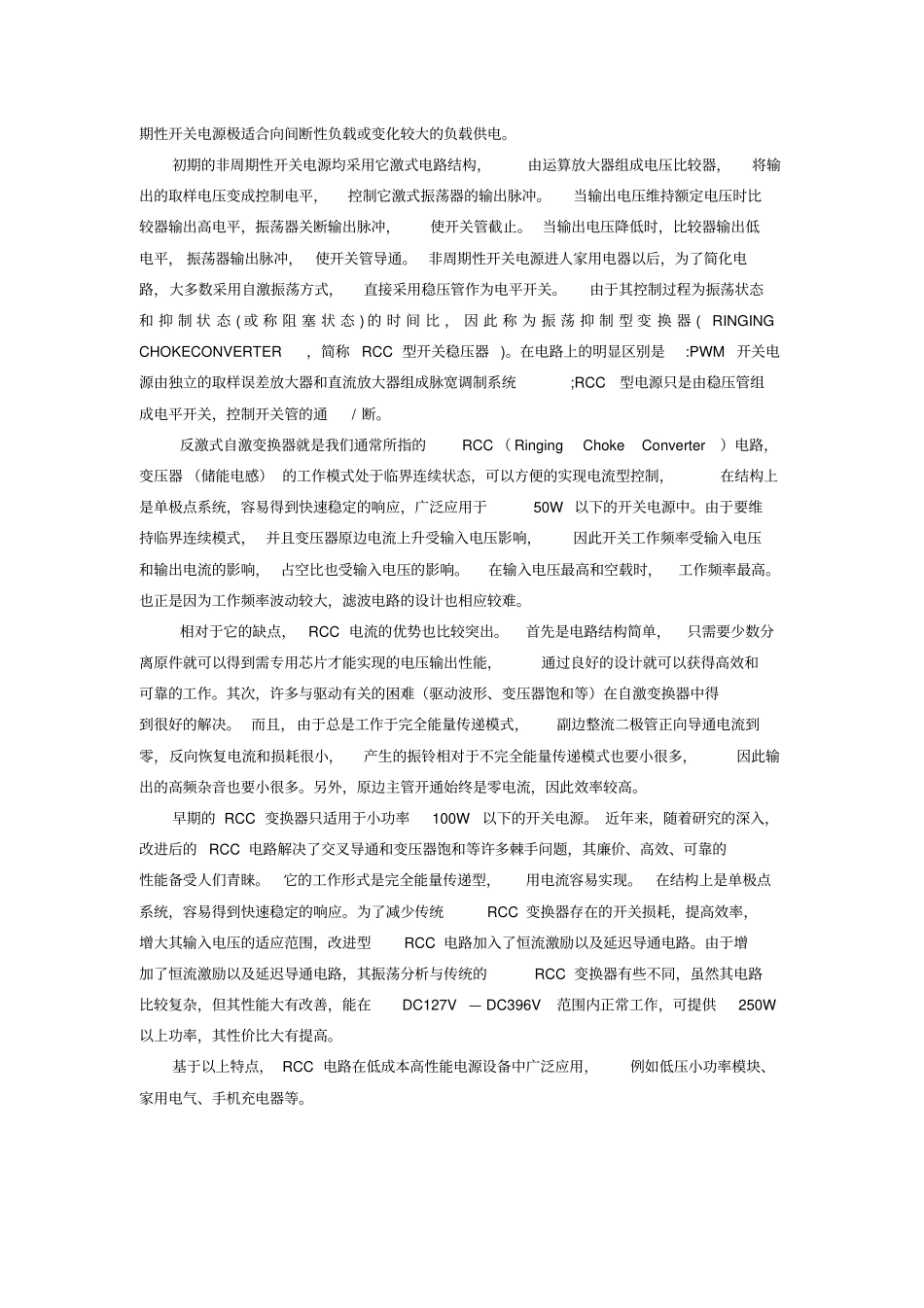

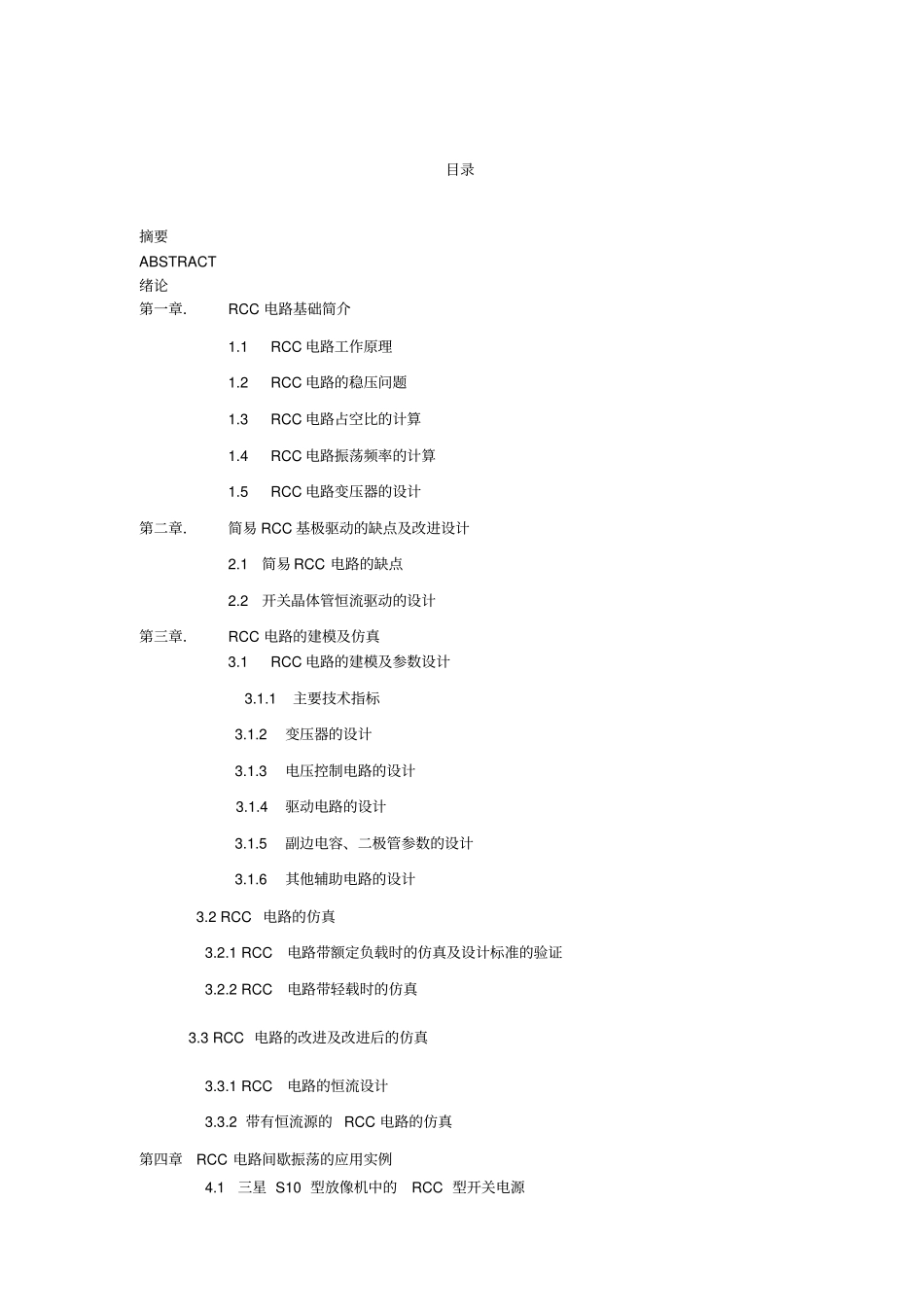

目录摘要ABSTRACT绪论第一章．RCC电路基础简介1.1RCC电路工作原理1.2RCC电路的稳压问题1.3RCC电路占空比的计算1.4RCC电路振荡频率的计算1.5RCC电路变压器的设计第二章．简易RCC基极驱动的缺点及改进设计2.1简易RCC电路的缺点2.2开关晶体管恒流驱动的设计第三章．RCC电路的建模及仿真3.1RCC电路的建模及参数设计3.1.1主要技术指标3.1.2变压器的设计3.1.3电压控制电路的设计3.1.4驱动电路的设计3.1.5副边电容、二极管参数的设计3.1.6其他辅助电路的设计3.2RCC电路的仿真3.2.1RCC电路带额定负载时的仿真及设计标准的验证3.2.2RCC电路带轻载时的仿真3.3RCC电路的改进及改进后的仿真3.3.1RCC电路的恒流设计3.3.2带有恒流源的RCC电路的仿真第四章RCC电路间歇振荡的应用实例4.1三星S10型放像机中的RCC型开关电源RCC电路间歇振荡现象的研究摘要：RCC变换器通常是指自振式反激变换器。它是由较少的几个器件就可以组成的高效电路，已经广泛用于小功率电路离线工作状态。由于控制电路能够与少量分立元件一起工作而不会出现差错，所以电路的总的花费要比普通的PWM反激逆变器低。一方面，当其控制电流过高时就会出现一种间歇振荡现象，从而使得电路的振荡周期在很大范围内变化，类如例如从数百赫兹到数千赫兹之间变化，因而在较大功率输出时将引起变压器等产生异常的噪音，所以需要抑制这种现象的产生。另一方面，当电路的输出功率输出较小时，却可以利用这种间歇振荡，使开关电路处于低能耗状态。当需要电路工作时，只需给电路一个信号脉冲即可。电路本文主要通过实验仿真的方法在RCC电路中加入某些特定的电路从而达到抑制消除这种间歇振荡，同时还简要阐述一些利用间歇振荡的例子。Abstract：Theself-oscillatingflybackconverter,oftenreferredtoastheringingchokeconverter(RCC),isarobust,lowcomponent-countcircuitthathasbeenwidelyusedinlowpoweroff-lineapplications.Sincethecontrolofthecircuitcanbeimplementedwithveryfewdiscretecomponentswithoutlossofperformance,theoverallcostofthecircuitisgenerallylowerthantheconventionalPWMflybackconverterthatemploysacommerciallyavailableintegratedcontrol.引言目前采用的大多数开关电源，无论是自激式还是它激式，其电路均为由PWM系统控的稳压电路。在此类开关电源中，开关管总是周期性的通/断，PWM系统只是改变每个周期的脉冲宽度。PWM系统控制是连续的控制。非周期性开关电源则不同，其脉冲控制过程并非线性连续变化，而只有两种状态:当开关电源输出电压超过额定值时，脉冲控制器输出低电平，开关管截止;当开关电源输出电压低于额定值时，脉冲控制器输出高电平，开关管导通。当负载电流减小时，滤波电容放电时间延长，输出电压不会决速降低，开关管处于截止状态，直到输出电压降低到额定值以下，开关管才再次导通。开关管的截止时间取决于负载电流的大小。开关管的导通/截止由电平开关从输出电压取样进行控制，因此这种非周期性开关电源极适合向间断性负载或变化较大的负载供电。初期的非周期性开关电源均采用它激式电路结构，由运算放大器组成电压比较器，将输出的取样电压变成控制电平，控制它激式振荡器的输出脉冲。当输出电压维持额定电压时比较器输出高电平，振荡器关断输出脉冲，使开关管截止。当输出电压降低时，比较器输出低电平，振荡器输出脉冲，使开关管导通。非周期性开关电源进人家用电器以后，为了简化电路，大多数采用自激振荡方式，直接采用稳压管作为电平开关。由于其控制过程为振荡状态和抑制状态(或称阻塞状态)的时间比，因此称为振荡抑制型变换器(RINGINGCHOKECONVERTER，简称RCC型开关稳压器)。在电路上的明显区别是:PWM开关电源由独立的取样误差放大器和直流放大器组成脉宽调制系统;RCC型电源只是由稳压管组成电平开关，控制开关管的通/断。反激式自激变换器就是我们通常所指的RCC（RingingChokeConverter）电路，变压器（储能电感）的工作模式处于临界连续状态，可以方便的实现电流型控制，在结构上是单极点系统，容易得到快速稳定的响应，广泛应用于50W以下的开关电源中。由于要维持临界连续模式，并...
