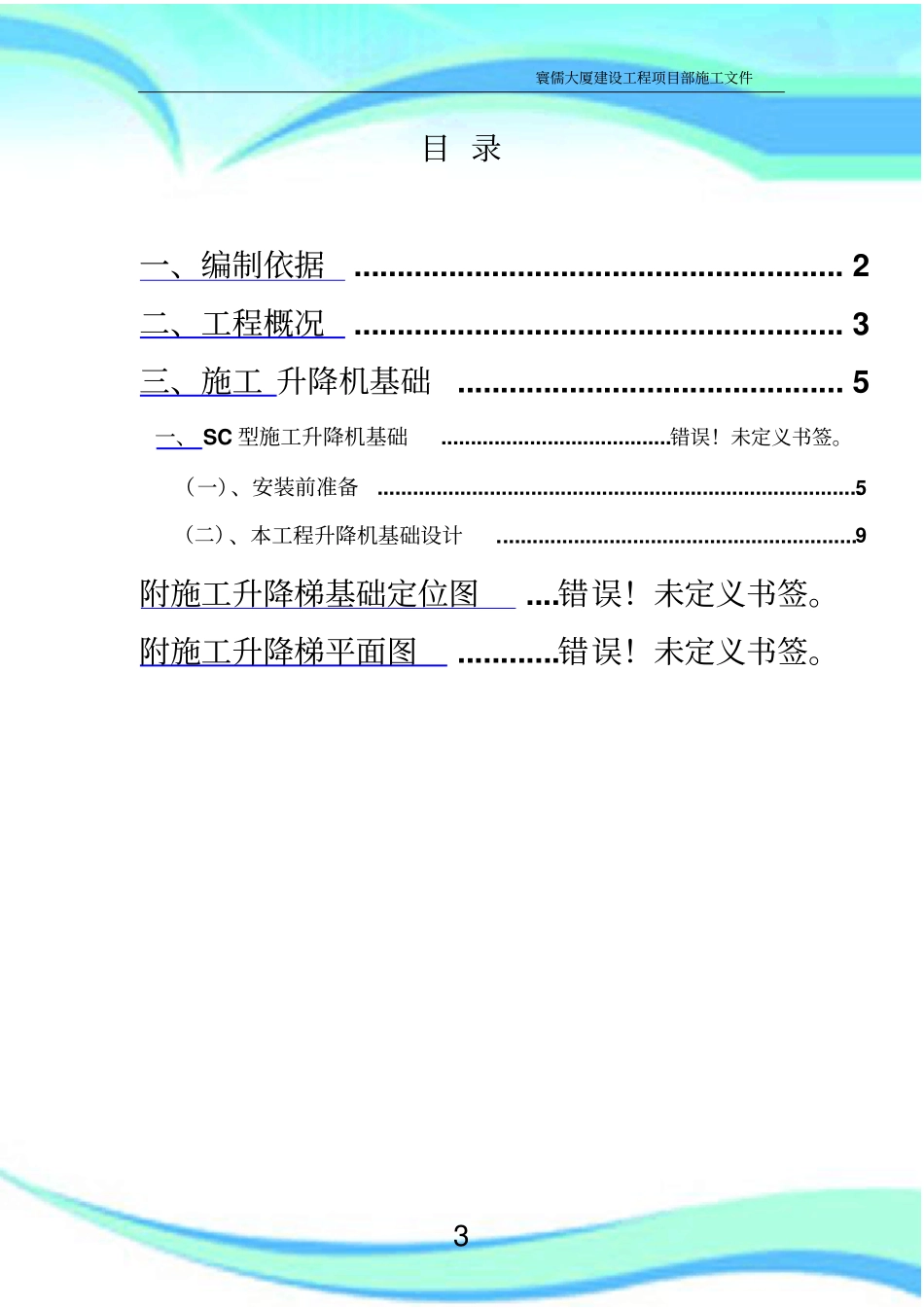

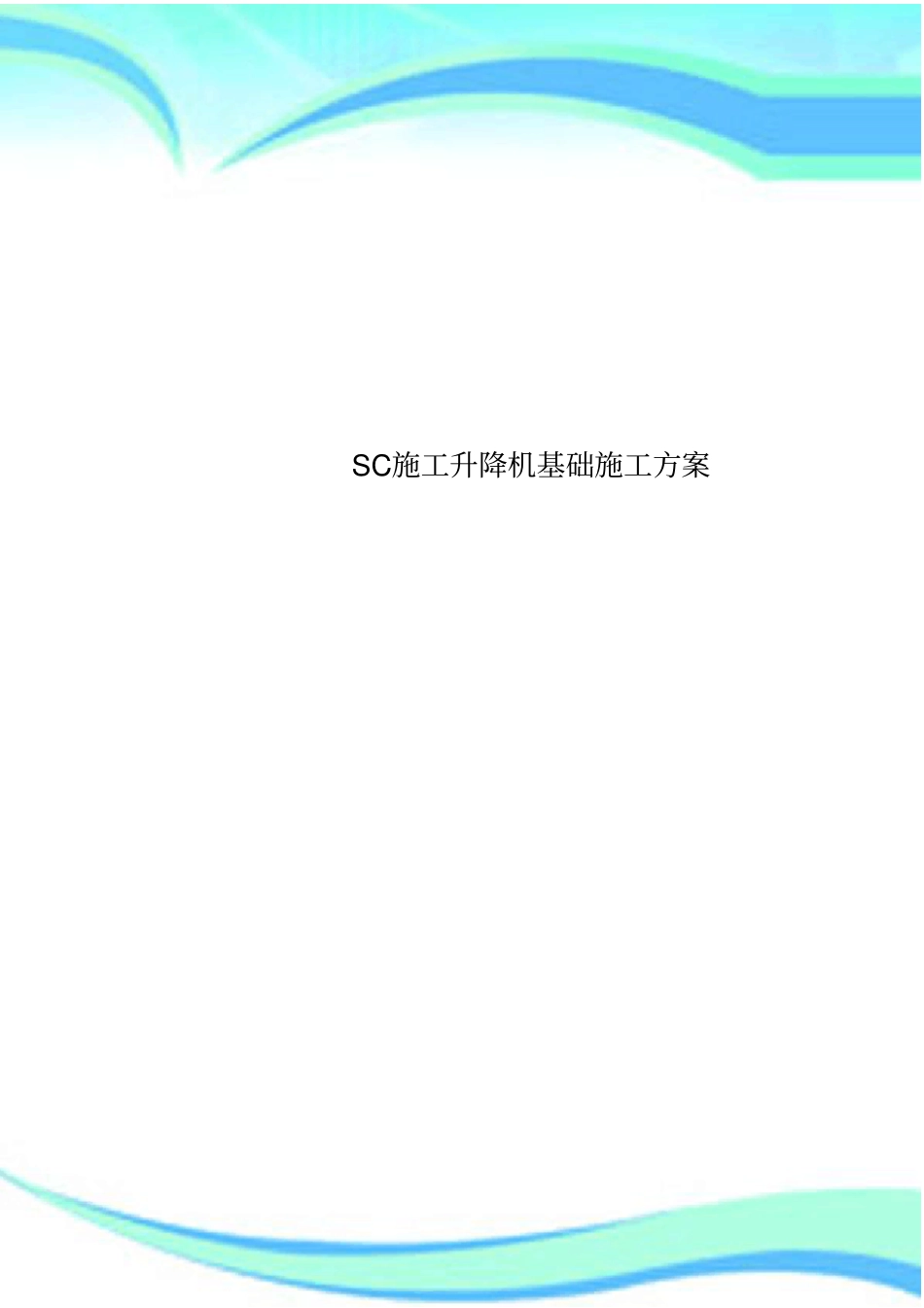

SC施工升降机基础施工方案2————————————————————————————————作者：————————————————————————————————日期：寰儒大厦建设工程项目部施工文件3目录一、编制依据.........................................................2二、工程概况.........................................................3三、施工升降机基础.............................................5一、SC型施工升降机基础.......................................错误！未定义书签。（一）、安装前准备..................................................................................5（二）、本工程升降机基础设计.............................................................9附施工升降梯基础定位图....错误！未定义书签。附施工升降梯平面图............错误！未定义书签。寰儒大厦建设工程项目部施工文件4SC200施工升降机基础施工方案第一章、编制依据本方案主要依据施工图纸及以下规范及参考文献编制:《施工升降机》（GB/T10054-2005）《施工升降机安全规则》（GB10055-2007）《建筑地基基础设计规范》（GB50007-2010）《混凝土结构设计规范》（GB50010-2010）中联重科建筑起重机械分公司SC200/200施工梯安装使用说明书；寰儒大厦建设工程项目部施工文件5第二章工程概况1.工程概况1.1、项目名称：湛江寰儒大厦工程1.2、工程概况:本项目用地面积5266.26平方米，规划净用地面积:4709.5平方米，用地呈长方形状(略带弧形).用地东南面紧临城市主干道北桥路，东北面毗邻环北路，西南面毗邻北桥二横路，西北面为居民住宅。工程总建筑面积为29642.41平方米，计算容积率建筑面积为21187.04平方米，容积率为4.5，设有6789.96平方米的两层地下车库，地下地上总共可停小汽车195辆，建筑地下室2层，地上1-2层为临街商业裙楼，3层为架空层，4-23层为2幢住宅塔楼，建筑总高度这80.6M。为了满足施工要求，拟安装中联重科股份有限公司SC200/200施工梯1台1.3、设计情况：因整个建筑物的最大高度为80.6m。现设计采用安装1台SC200/200施工升降机，用于1-2栋建筑结构中间施工。型号为SC200/200-2。其中在K-F交17-18轴段；所有的设计均以施工升降机的中心线为准。整个施工升降机的搭设安装最终高度为78.4m。1.4、SC200/200-2施工升降机情况：SC型施工升降机是一种靠齿轮条传动的施工梯，主要用于高层建筑施工的人、货动输，整机的工作级别为A6。这种施工升降机安装拆卸非常方便，并可随着建筑物的增高而增高。SC型施工升降机是一种非常可靠的电气和机械安全系统，是建筑施工中安全、高校的垂直运输设备。该施工升降寰儒大厦建设工程项目部施工文件6机传动机构具有双电机驱动和三电机驱动两种型式，可外挂亦可内置，任由用户选择，每台电机均装有直流电磁制动器，且制动摩擦副具有自动跟踪、调整制动间隙的功能，从而改善了制动性能，使其平衡可靠。2.1、型号编制说明:符号S表示施工升降机，C表示齿条型式SC200/200表示双笼，三电机驱动，每个吊笼载重量为2000㎏的施工升降机。2.2、主要技术参数主要性能参数见表2-1表2-1名称施工升降机生产厂家中联重科股份有限公司型号SC200/200运行速度36m/min出厂日期2014年11月最大起升高度450m额定载重量2×2000Kg或24人额定功率（KW）2×3×11吊笼尺寸内空3.2×1.5×2.5m吊笼自重（含驱动系统）2×2200Kg外笼自重1480Kg标准节尺寸650×650×1508mm标准节用量52电缆导向装置电缆滑车标准节、每节自重150Kg防坠安全器型号SAJ40-1.2附墙架类型ⅡD型附墙间距9m导轨架与建筑物距离2.90-3.60m总自重约17530Kg基础地面承载≥0.15Mpa预计安装高度78.4m本工程采用SC200/200施工升降机，技术参数详见上表。3.工期计划及施工设备情况3.1.施工工期：整个工程的施工工期计划在2014年11月28日～2015年7月20日完成，施工升降机的安装计划为1-2栋施工至十层时安装，施工期间注意其附墙杆预埋件的安装埋设；整个施工升降机的安装计划在2014年11月下旬左右。寰儒大厦建设工程项目部施工文件7第三章施工升降机基础一、SC型施工升降...
