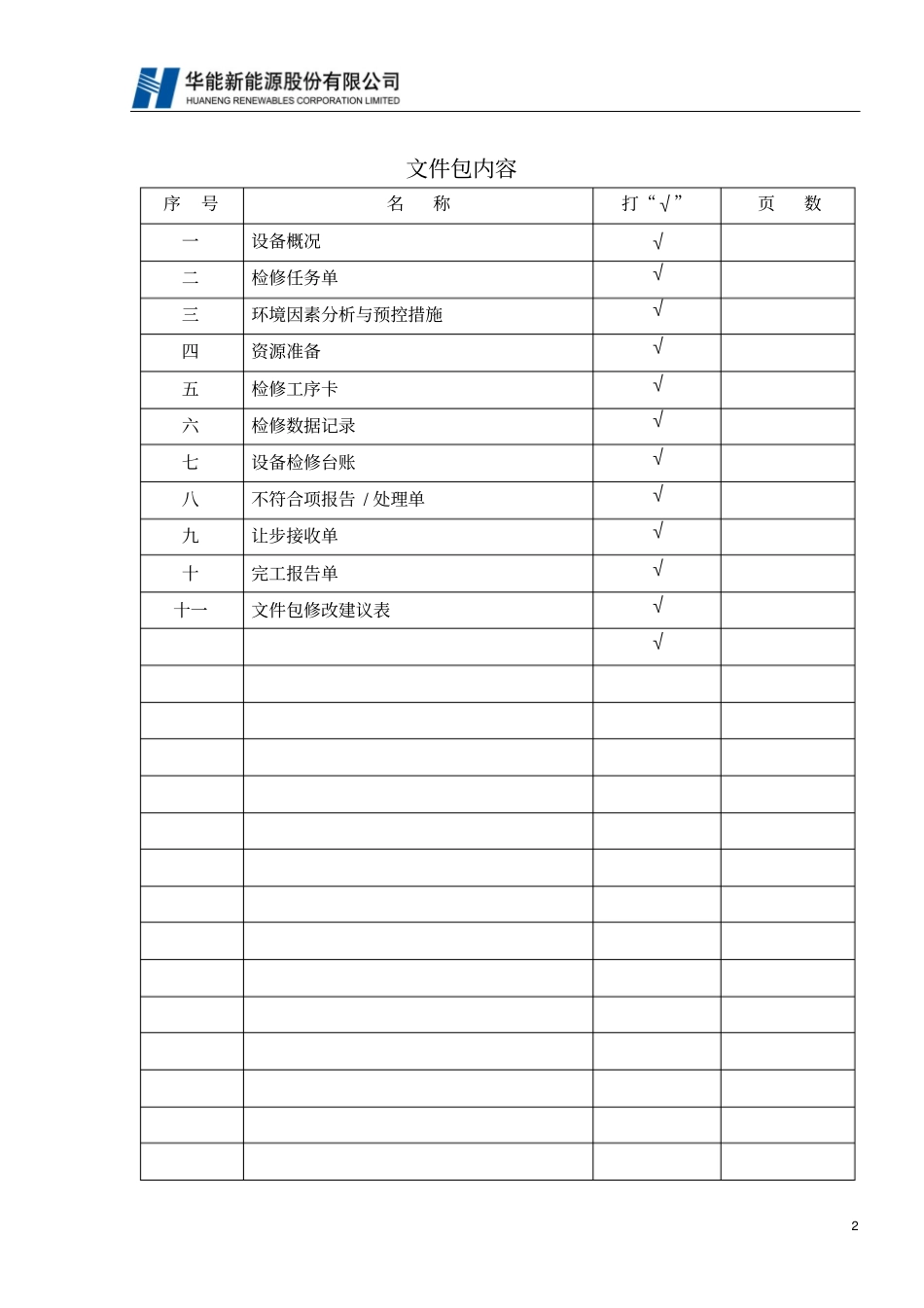

文件包编号HNDJBBYQ-007当前版次第01版适用于该文件包的设备X变压器检修设备名称SF6断路器检修项目编号007宁武东马坊风电场预防性试验SF6断路器作业文件包版次编制（修改）审核批准姓名日期姓名日期姓名日期01XXX（签字）2015-1-1XXX（签字）2015-1-1XXX（签字）2015-1-102032文件包内容序号名称打“√”页数一设备概况√二检修任务单√三环境因素分析与预控措施√四资源准备√五检修工序卡√六检修数据记录√七设备检修台账√八不符合项报告/处理单√九让步接收单√十完工报告单√十一文件包修改建议表√√3一设备概况设备（或项目）名称SF6断路器设备编码007（1）设备概况：六氟化硫断路器由正泰电气股份器有限公司生产，型号为LW36-126，额定气压126KV。额定电流2000A设备名称设备型号(规格)现场位置制造商六氟化硫断路器LW36-126升压站正泰电气股份器有限公司XXXX（2）设备结构图：必要时此处插入结构图，也可现场拍摄照片插入此处。（3）本次作业所涉及的图纸资料主要设备部件名称图纸(资料)编号XXXXXXXX4二检修任务单设备（或项目）名称XX主变设备编码XXXX检修单位检修负责人（1）检修计划设备检修类别XXXX计划工作时间本次检修自第日至第日计划工日天实际检修时间本次检修自第日至第日（2）检修工作票工作票名称编号许可开工时间工作终结时间工作负责人（3）设备状况及检修前主要缺陷（根据实际情况填写）（4）安全措施1、工作前办理好工作票手续，确认隔绝措施已执行。2、上脚手架工作前，对脚手架要认真检查，对不合格的脚手架要重新加固。3、拆下的螺栓及设备上的部件，要放在安全的地方并保存好，防止遗失或损坏。4、对运行人员执行的断电措施进行检查确认。5、湿手不得从事接引电源工作6、使用的检修电源插座必须装有漏电保护器；电动工具在使用前应检查、确认无绝缘破损并在有效的检验期内7、与运行人员核实缺陷位置8、在同一立面上应避免上下交叉作业。9、在同一立面上必须上下交叉作业时，中间应设隔离层防止高空落物。10、吊物下方不准人员通行，下方设安全围栏或派专人监护。（特殊安全措施按实际情况填写）（5）主要检修项目1.断路器内SF6气体的含水量测量2.绝缘电阻的测量3.测量每相导电回路电阻4.分合闸线圈及控制回路间对地绝缘电阻5.分、合闸电磁铁动作电压值6.气压表、液压表、气体密度继电器校验7.SF6气压及液压操动机构、空气操动机构各压力值校对8.SF6气体湿度（20℃，μL/L）9.SF6气体年泄漏率（%）10.电气试验：测量每相导电回路电阻分合闸线圈及控制回路间对地绝缘电阻分、合闸电磁铁动作电压值（6）特殊项目5（有填写）（7）检修后应达到的效果：1、测量导电回路接触电阻不大于出厂规定值。2、测量绝缘电阻试验，断口和提升杆的绝缘电阻不低于5000MΩ。3、SF6密度表应能真实的反映各间隔气室内的气体压力。4、各间隔密闭良好，不存在漏气现象。5、合闸电磁铁的最低动作电压不应大于额定电压的80%，在额定电压的80%-110%范围内可靠动作。、6、分闸电磁铁的最低动作电压应在额定电压的30%-65%的范围内，在额定电压的65%-120%范围内可靠动作。（8）工作许可先决条件：（按照实际情况标注）工作票：Y■N□动火票：Y□N■脚手架：Y□N■拆除保温：Y□N■吊车使用：Y□N■电源：Y■N□其他说明：三环境因素分析与预控措施设备（或项目）名称XXXX设备编码XXXX检修单位检修负责人（1）危险点分析及预控措施6作业内容危险因素及可能导致的后果控制措施确认开工许可工作班成员不了解作业风险和预控措施召开现场开工会√动火作业火灾执行动火作业检查表√吊装作业起重伤害执行吊装作业检查表登高作业高处坠落、高处落物执行高处作业检查表√受限空间作业中毒、窒息执行受限空间作业检查表√临时用电触电由电工接线，检查电动工器具合格√交叉作业落物伤人加装隔离层涉氨作业中毒、火灾、爆炸充分置换，作业前检测氨浓度合格（2）环境因素分析与预控措施序号活动产品或服务环境因素环境影响现有控制措施确认1检修部件任意放置人员绊倒按《定置管理和现场隔离规定》放置√2检修废弃物未及时清理环境污染废弃物分类，及时清理现场√4废油未及时清理人员滑跌、环境...
