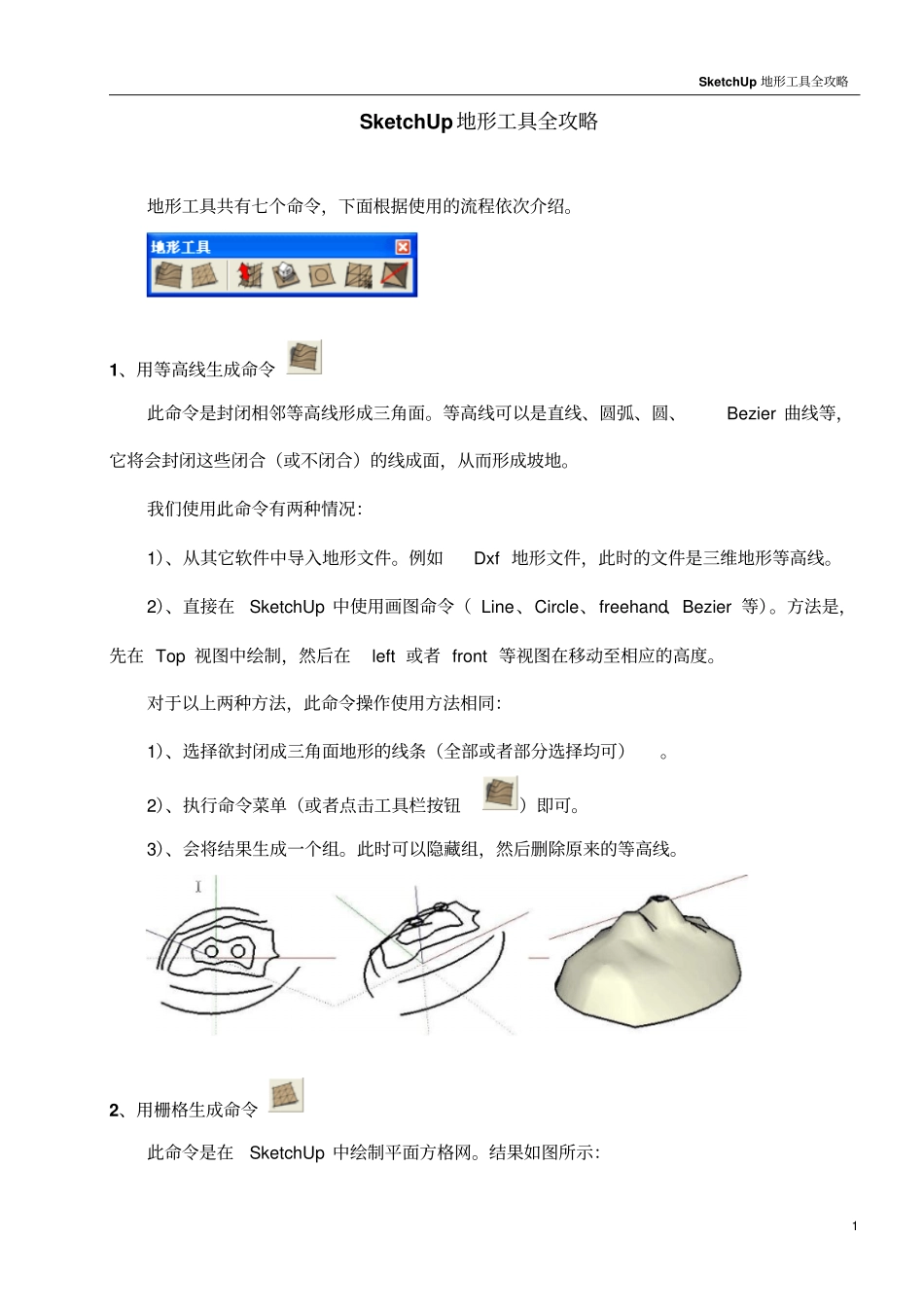

sketchup地形工具全攻略汇总_第1页
1/10

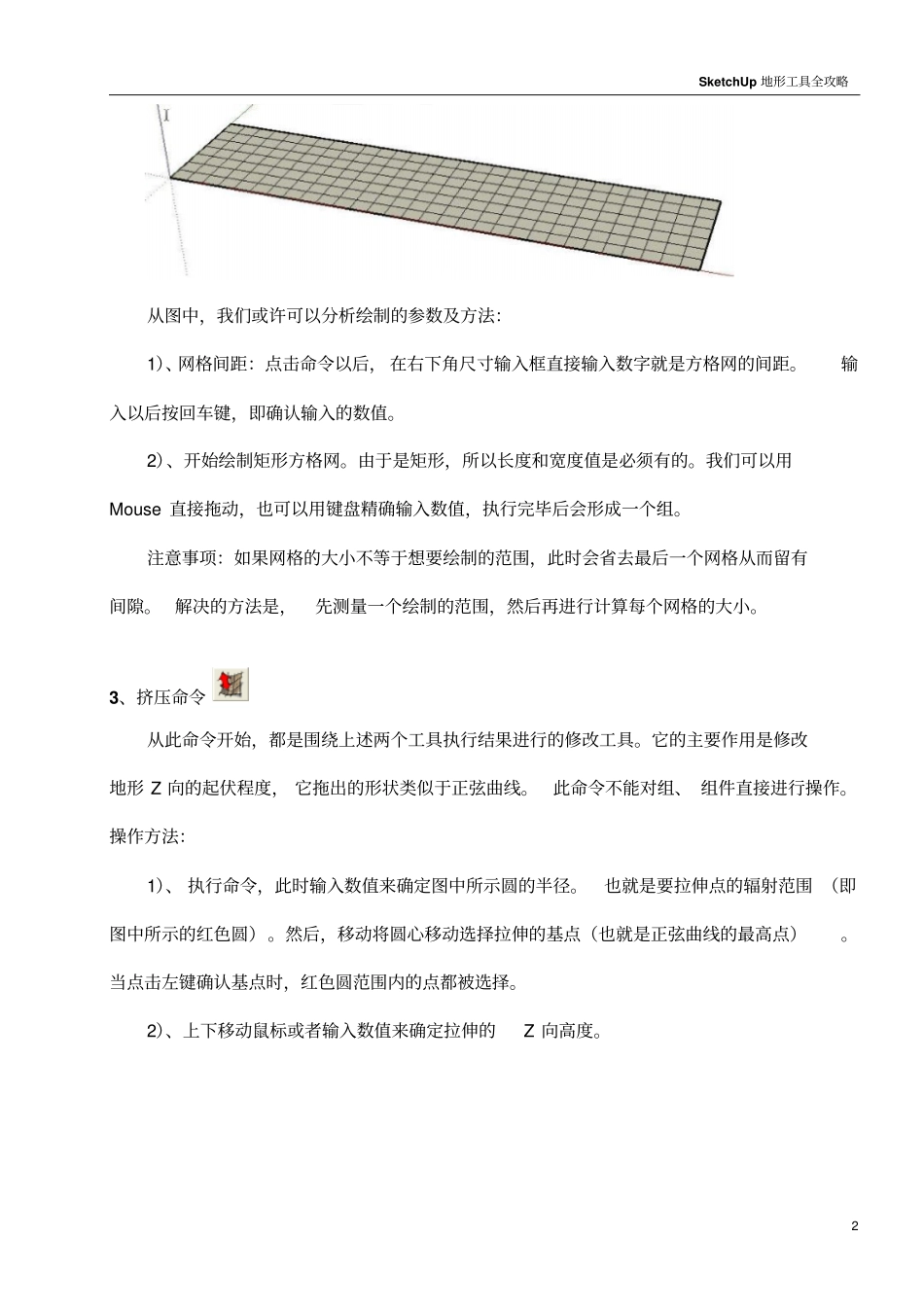

sketchup地形工具全攻略汇总_第2页
2/10
sketchup地形工具全攻略汇总_第3页
3/10
SketchUp地形工具全攻略1SketchUp地形工具全攻略地形工具共有七个命令,下面根据使用的流程依次介绍。1、用等高线生成命令此命令是封闭相邻等高线形成三角面。等高线可以是直线、圆弧、圆、Bezier曲线等,它将会封闭这些闭合(或不闭合)的线成面,从而形成坡地。我们使用此命令有两种情况:1)、从其它软件中导入地形文件。例如Dxf地形文件,此时的文件是三维地形等高线。2)、直接在SketchUp中使用画图命令(Line、Circle、freehand、Bezier等)。方法是,先在Top视图中绘制,然后在left或者front等视图在移动至相应的高度。对于以上两种方法,此命令操作使用方法相同:1)、选择欲封闭成三角面地形的线条(全部或者部分选择均可)。2)、执行命令菜单(或者点击工具栏按钮)即可。3)、会将结果生成一个组。此时可以隐藏组,然后删除原来的等高线。2、用栅格生成命令此命令是在SketchUp中绘制平面方格网。结果如图所示:SketchUp地形工具全攻略2从图中,我们或许可以分析绘制的参数及方法:1)、网格间距:点击命令以后,在右下角尺寸输入框直接输入数字就是方格网的间距。输入以后按回车键,即确认输入的数值。2)、开始绘制矩形方格网。由于是矩形,所以长度和宽度值是必须有的。我们可以用Mouse直接拖动,也可以用键盘精确输入数值,执行完毕后会形成一个组。注意事项:如果网格的大小不等于想要绘制的范围,此时会省去最后一个网格从而留有间隙。解决的方法是,先测量一个绘制的范围,然后再进行计算每个网格的大小。3、挤压命令从此命令开始,都是围绕上述两个工具执行结果进行的修改工具。它的主要作用是修改地形Z向的起伏程度,它拖出的形状类似于正弦曲线。此命令不能对组、组件直接进行操作。操作方法:1)、执行命令,此时输入数值来确定图中所示圆的半径。也就是要拉伸点的辐射范围(即图中所示的红色圆)。然后,移动将圆心移动选择拉伸的基点(也就是正弦曲线的最高点)。当点击左键确认基点时,红色圆范围内的点都被选择。2)、上下移动鼠标或者输入数值来确定拉伸的Z向高度。SketchUp地形工具全攻略3注意事项:1)、用等高线生成和用栅格生成结果是一个组,此时注意进行组编辑状态下才可以执行此命令。2)、此命令只能沿系统默认的Z轴进行拉伸(即使自己改变了默认的轴线),所以如果欲多方位拉伸时,可以结合旋转工具(先将拉伸的组旋转正确的角度后,再进入组编辑状态进行拉伸)。3)、如果我们想只对个别的点(线、面)进行拉伸的话,先将圆的半径设置为比一个正方形网格单位小的数值(或者设置成最小的单位1mm)。设置好以后,先退出此命令状态,再开始选择点、线(两个顶点)、面(面边线所有的顶点)。然后再左键点击此命令,进行拉伸即可。4)、如果是关联的同一组内的方格网,此命令会形成一个沿Z轴垂直的范围内进行拉伸(即使只选择上层或者下层的物体,拉伸的也是所有层的范围)。此时不想对上下层同时拉伸时解决的方法是:对欲拉伸的物体成组。SketchUp地形工具全攻略44、栅格细分命令我们原先细分的部分或全部的网格不能满足我们精确的地形,我们需要重新对这些网格进行更细一步的划分,这个命令的作用就是细分网格。如右图中,我们的地形拉伸时的网格密谋不够。细分的步骤如下:1)、首先选择欲细分的方格面(如下图,可以不选择边线。这里我是为了突出显示,当然您也可以选择所有的网格)。2)、执行菜单或者工具栏命令即可进行细分(此命令可以在平面网格执行,细分的原则是一个网格分成四块,共八个三角面。坡面的网格有些会略有不同)。SketchUp地形工具全攻略53)、最终结果会形成更多的三角网格如下,此时如果不满足细分的要求,我们可以重复上面的步骤再进一步细分、拉伸,直到满意为至。5、边线凹凸命令图标很直观的表达了这个命令的意思,对一个四边形的对角线进行翻转(变换对角线)。因为有时候,软件执行的结果不会随着大局顺势而下(如左图下边部位),此时就需要手动的来调整这个对角线。由于FromContours和FromScratch命令执行的结果都是三角网格,虽然有些显示的是四边形,但这些对角线都是隐藏的,此命令可以对隐藏的对角线进行操...
