2013-2014第一学期高二建筑10月力学月考试卷完结VIP专享VIP免费

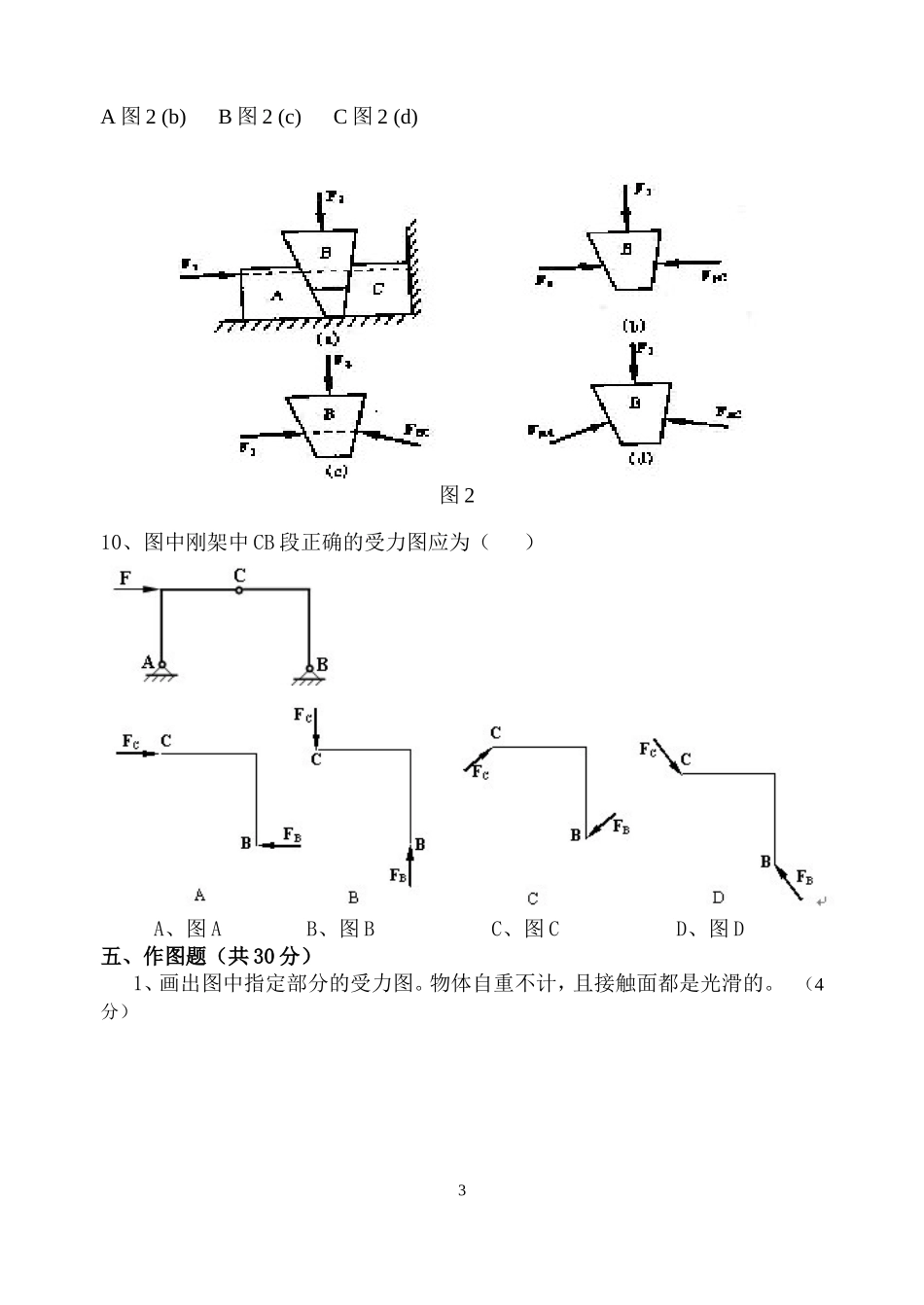

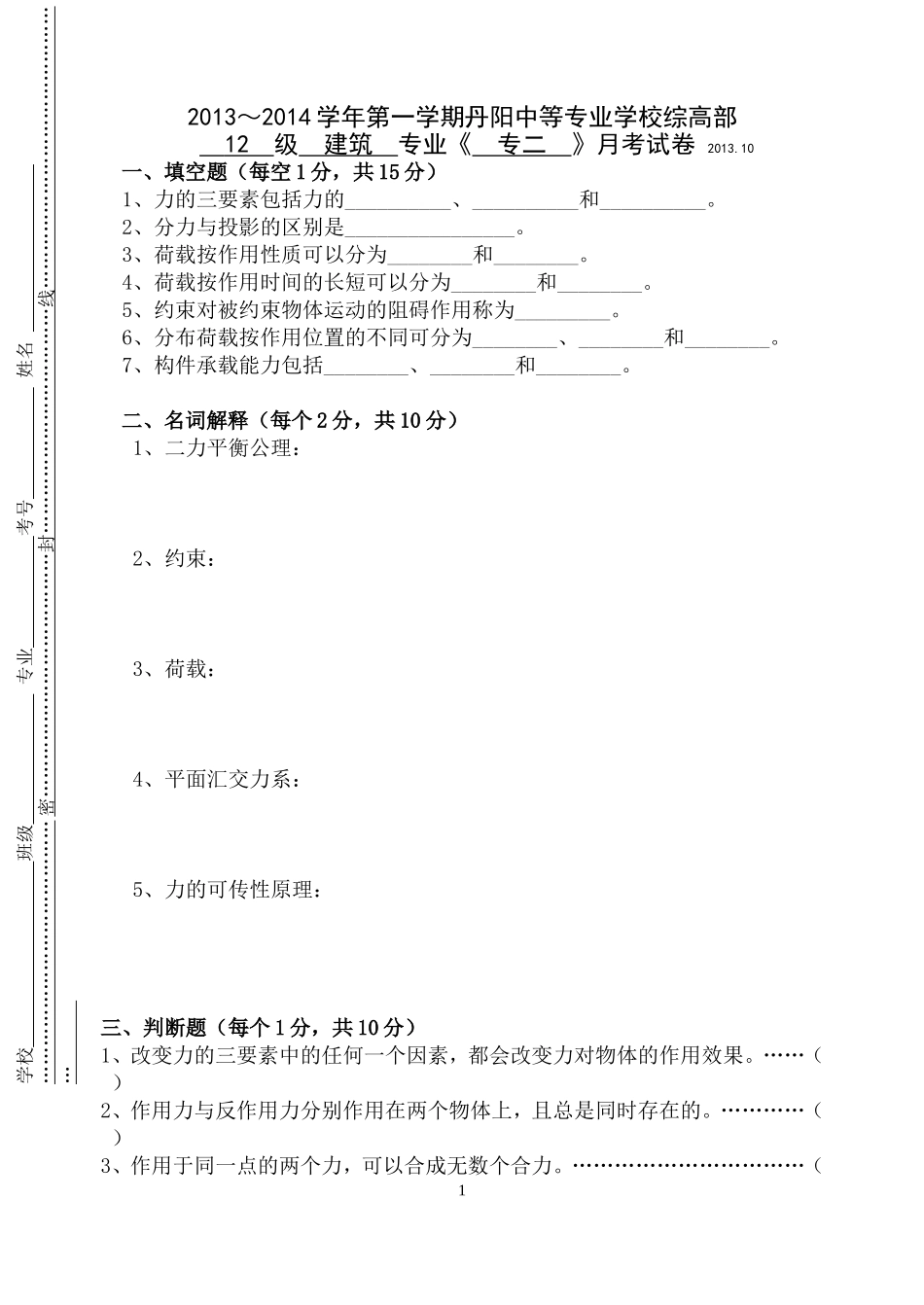

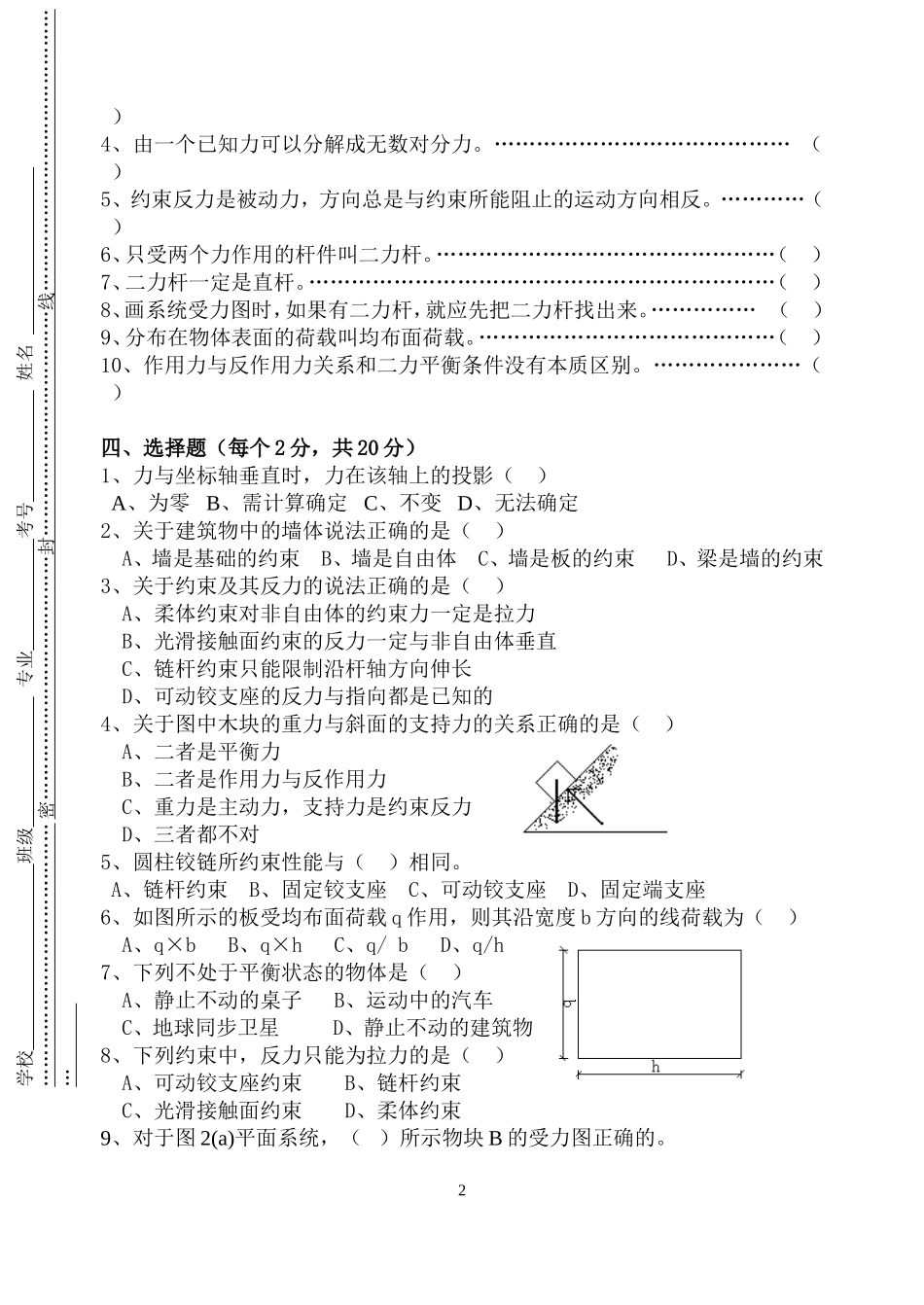

学校班级专业考号姓名……………………………………密…………………………………封………………………………线…………………………………………2013～2014学年第一学期丹阳中等专业学校综高部12级建筑专业《专二》月考试卷2013.10一、填空题（每空1分，共15分）1、力的三要素包括力的__________、__________和__________。2、分力与投影的区别是________________。3、荷载按作用性质可以分为________和________。4、荷载按作用时间的长短可以分为________和________。5、约束对被约束物体运动的阻碍作用称为_________。6、分布荷载按作用位置的不同可分为________、________和________。7、构件承载能力包括________、________和________。二、名词解释（每个2分，共10分）1、二力平衡公理：2、约束：3、荷载：4、平面汇交力系：5、力的可传性原理：三、判断题（每个1分，共10分）1、改变力的三要素中的任何一个因素，都会改变力对物体的作用效果。……（）2、作用力与反作用力分别作用在两个物体上，且总是同时存在的。…………（）3、作用于同一点的两个力，可以合成无数个合力。……………………………（1学校班级专业考号姓名……………………………………密…………………………………封………………………………线…………………………………………）4、由一个已知力可以分解成无数对分力。……………………………………（）5、约束反力是被动力，方向总是与约束所能阻止的运动方向相反。…………（）6、只受两个力作用的杆件叫二力杆。…………………………………………（）7、二力杆一定是直杆。…………………………………………………………（）8、画系统受力图时，如果有二力杆，就应先把二力杆找出来。……………（）9、分布在物体表面的荷载叫均布面荷载。……………………………………（）10、作用力与反作用力关系和二力平衡条件没有本质区别。…………………（）四、选择题（每个2分，共20分）1、力与坐标轴垂直时，力在该轴上的投影（）A、为零B、需计算确定C、不变D、无法确定2、关于建筑物中的墙体说法正确的是（）A、墙是基础的约束B、墙是自由体C、墙是板的约束D、梁是墙的约束3、关于约束及其反力的说法正确的是（）A、柔体约束对非自由体的约束力一定是拉力B、光滑接触面约束的反力一定与非自由体垂直C、链杆约束只能限制沿杆轴方向伸长D、可动铰支座的反力与指向都是已知的4、关于图中木块的重力与斜面的支持力的关系正确的是（）A、二者是平衡力B、二者是作用力与反作用力C、重力是主动力，支持力是约束反力D、三者都不对5、圆柱铰链所约束性能与（）相同。A、链杆约束B、固定铰支座C、可动铰支座D、固定端支座6、如图所示的板受均布面荷载q作用，则其沿宽度b方向的线荷载为（）A、q×bB、q×hC、q/bD、q/h7、下列不处于平衡状态的物体是（）A、静止不动的桌子B、运动中的汽车C、地球同步卫星D、静止不动的建筑物8、下列约束中，反力只能为拉力的是（）A、可动铰支座约束B、链杆约束C、光滑接触面约束D、柔体约束9、对于图2(a)平面系统，（）所示物块B的受力图正确的。2A图2(b)B图2(c)C图2(d)10、图中刚架中CB段正确的受力图应为（）A、图AB、图BC、图CD、图D五、作图题（共30分）1、画出图中指定部分的受力图。物体自重不计，且接触面都是光滑的。（4分）3图2学校班级专业考号姓名……………………………………密…………………………………封………………………………线…………………………………………球杆AB杆AB2、作图示结构单杆、整体的受力图。（26分）4六、作图题（共15分）1、求图示力F在两坐标轴x、y上的投影，以此力沿两坐标轴方向分解时两分力的大小。设角A为30度，角B为45度。（5分）5图2、已知，、与X轴负方向的夹角均为30度，各力的方向如图所示。试求各力在X和Y轴上的投影。（10分）6
