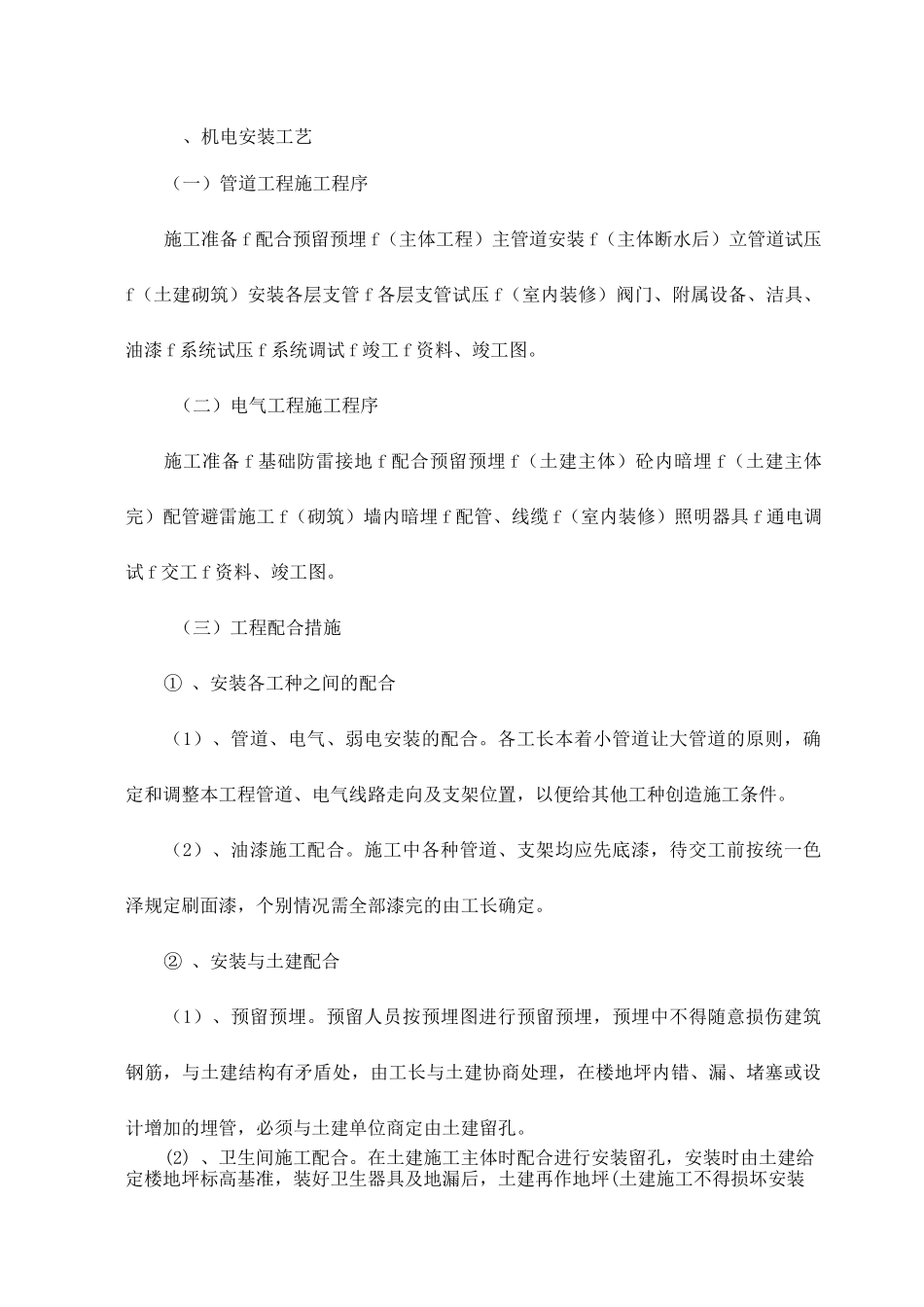

、机电安装工艺（一）管道工程施工程序施工准备f配合预留预埋f（主体工程）主管道安装f（主体断水后）立管道试压f（土建砌筑）安装各层支管f各层支管试压f（室内装修）阀门、附属设备、洁具、油漆f系统试压f系统调试f竣工f资料、竣工图。（二）电气工程施工程序施工准备f基础防雷接地f配合预留预埋f（土建主体）砼内暗埋f（土建主体完）配管避雷施工f（砌筑）墙内暗埋f配管、线缆f（室内装修）照明器具f通电调试f交工f资料、竣工图。（三）工程配合措施①、安装各工种之间的配合（1）、管道、电气、弱电安装的配合。各工长本着小管道让大管道的原则，确定和调整本工程管道、电气线路走向及支架位置，以便给其他工种创造施工条件。（2）、油漆施工配合。施工中各种管道、支架均应先底漆，待交工前按统一色泽规定刷面漆，个别情况需全部漆完的由工长确定。②、安装与土建配合（1）、预留预埋。预留人员按预埋图进行预留预埋，预埋中不得随意损伤建筑钢筋，与土建结构有矛盾处，由工长与土建协商处理，在楼地坪内错、漏、堵塞或设计增加的埋管，必须与土建单位商定由土建留孔。(2)、卫生间施工配合。在土建施工主体时配合进行安装留孔，安装时由土建给定楼地坪标高基准，装好卫生器具及地漏后，土建再作地坪(土建施工不得损坏安装管口(孔)保护措施)。(3)、暗设箱盒及墙上开关、插座安装配合。暗设箱盒安装，应随土建墙体施工而进行，布置在墙面的开关插座，应配合墙面施工进行。(4)、灯具、开关插座、面板安装配合。灯具、开关、插座盒应作到位置准确，施工时不得损伤墙面，若孔洞较大应先作处理，在粉刷(或贴面墙)后再装箱盖、面板。(5)、施工用电及场地使用配合。因施工人员多、穿插作业多、对施工用电、现场交通及场地使用，应在土建统一安排下协调解决，以达互创条件为目的。(6)、成品保护的配合。安装施工不得随意在土建墙体上打洞，因特殊原因必须打洞，应与土建协商，确定位置及孔洞大小，安装施工中应注意对墙面、吊顶的保护，避免污染。(7)、通过工程建设单位与各施工单位协调共同搞好安装成品保护，土建施工人员不得随意扳动已安装好的管道、线路、开关、阀门等，交工的厕所不得使用，不得随意取走预焊管道管口的管材。(四)电气工程①、配管要求(1)、钢管和电线管质量应符合国家标准，钢管无裂缝，管内无毛刺、铁屑。敷设在多尘或潮湿场所的电线保护管，管口及其各连接处均应密封。(2)、暗配管线宜沿最近的线路进行敷设并应减少弯曲，埋入墙或混凝土内的管子，离表面的净距不应小于15mm。(3)、进入落地式配电箱的电线保护管，排列应整齐，管口宜高出配电箱基础面50mm。(4)、钢管的弯曲处不得有折皱，凹陷和裂缝现象，弯扁程度不得大于管外径的10%，弯曲半径明配时不小于管外径的6倍，当两个接线盒间只有一个弯曲时，其弯曲半径不宜小于管外径的4倍。暗配时，弯曲半径不应小于管外径的6倍，当埋设于地下或混凝土内时，其弯曲半径不应小于管外径的10倍。(5)、本工程使用的钢管为镀锌钢管时，在锌层剥落处应补刷防锈。(6)、埋入地下的管路不宜穿过设备基础，如无法错开处应加保护管保护。(7)、管距超过下列长度时，中间应加拉线箱或加大一级管径，以便穿线：a、无弯曲，长度超过30m。b、一个弯，长度超过20m。c、2个弯长度超过15m。d、3个弯长度超过8m。(8)、垂直敷设的电线保护管遇下列情况之一时，应增设固定导线用的拉线盒：a、管内导线截面为50mm2有以下时，长度每超过30m。b、管内导线截面为70-95mm2有以下时，长度每超过20m。c、管内导线截面为120-240mm2有以下时，长度每超过18m。(9)、水平或垂直敷设明配电线保护管，其水平或垂直安装的允许偏差为1.5%，全长偏差不应大于管内径1/2。(10)、在TN-S系统中，金属电线保护管和金属盒(箱)必须与保护地线(PE线)有可靠的电气连接。(11)、镀锌钢管和电线管应采用螺纹管连接或套管紧定螺钉连接，不应采用熔焊连接，连接处和管内表面应平整、光滑。(12)、钢管与盒(箱)或设备的连接应符合下列要求：a、明配钢管或暗配的镀锌钢管与盒(箱)连接应采用锁紧螺母或护圈帽固定，用锁紧螺母固定的管端螺纹宜外露锁紧螺母2-3扣。b、当钢管与...
