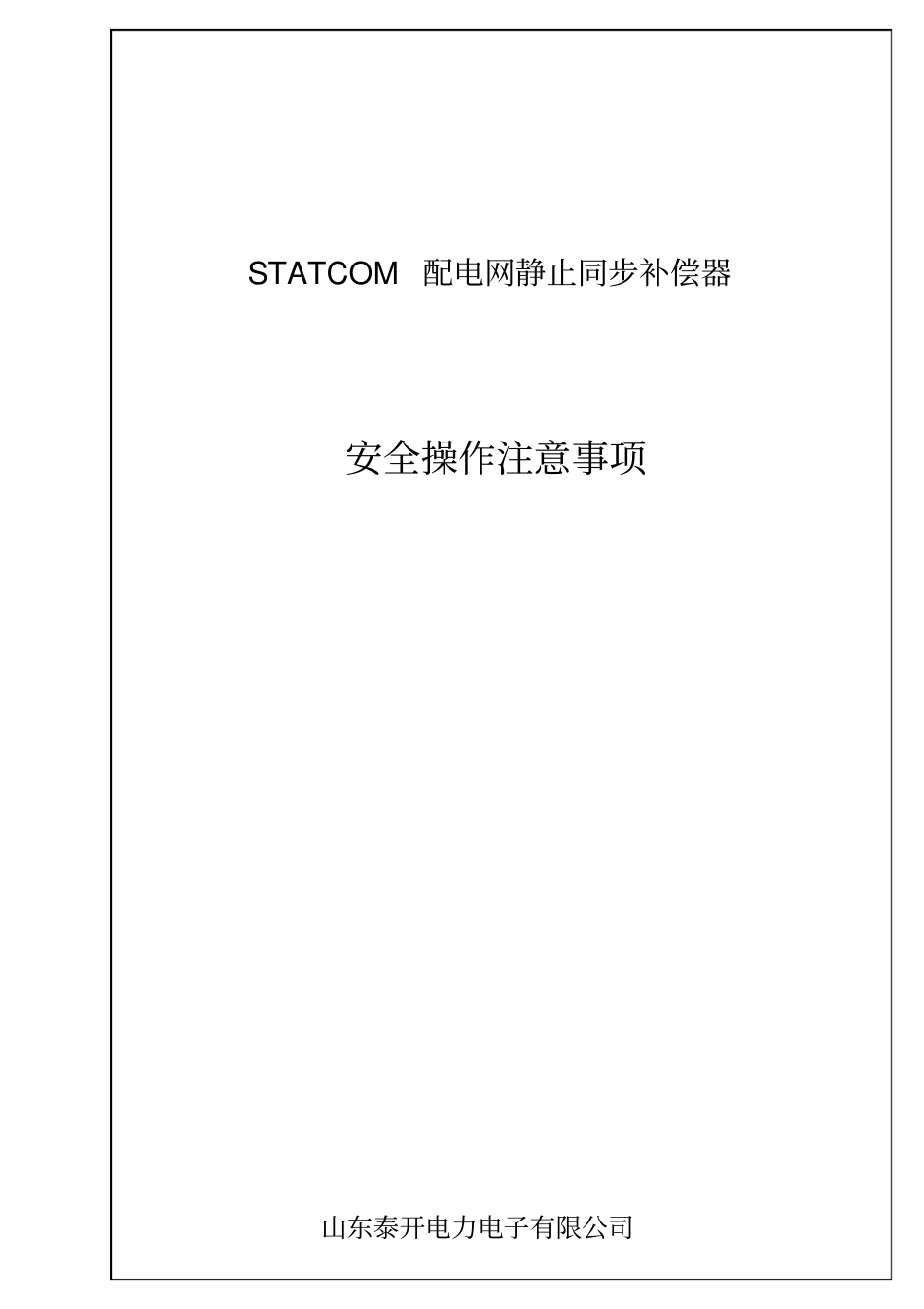

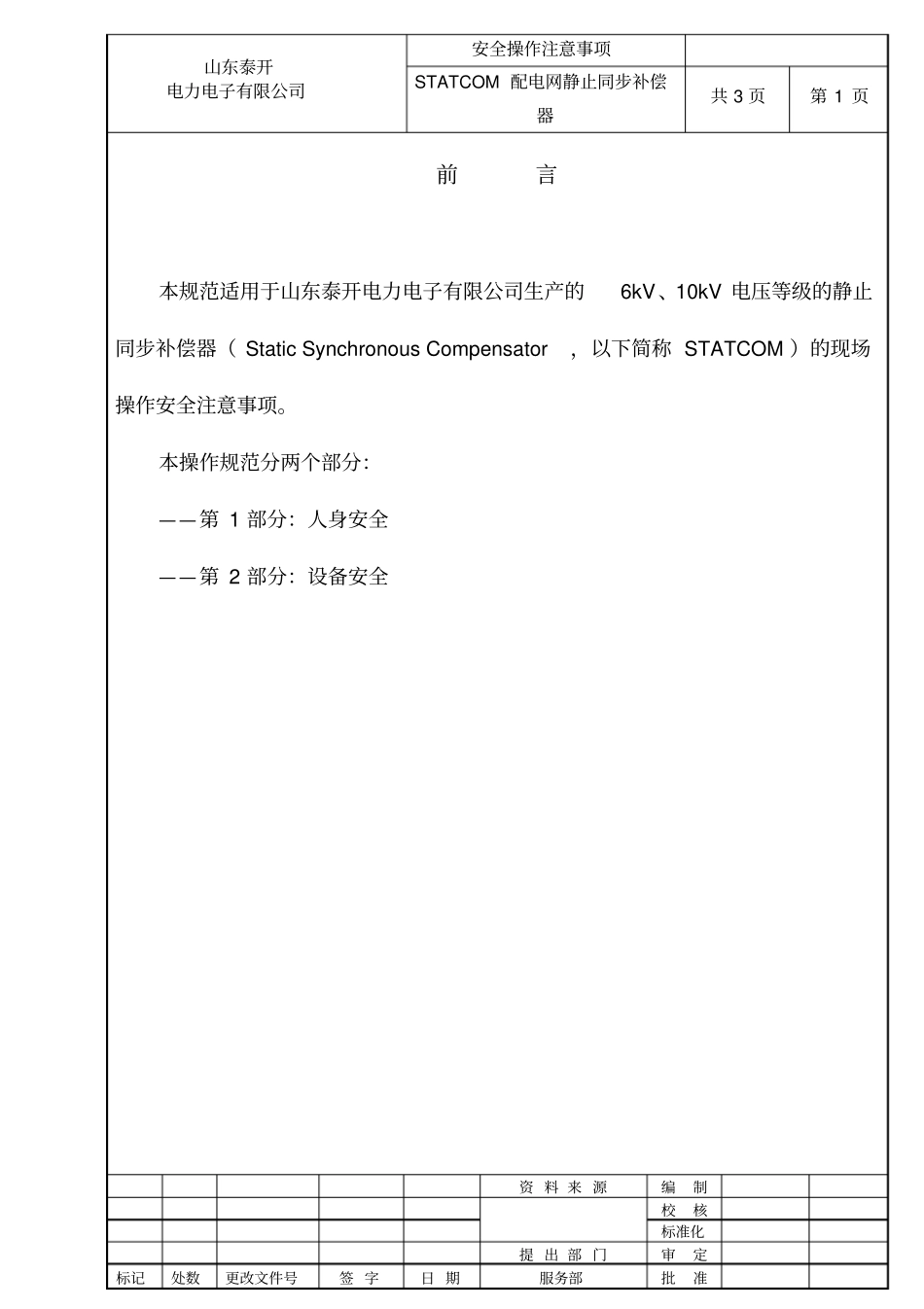

STATCOM配电网静止同步补偿器安全操作注意事项山东泰开电力电子有限公司2011年03月山东泰开电力电子有限公司安全操作注意事项STATCOM配电网静止同步补偿器共3页第1页资料来源编制校核标准化提出部门审定标记处数更改文件号签字日期服务部批准前言本规范适用于山东泰开电力电子有限公司生产的6kV、10kV电压等级的静止同步补偿器（StaticSynchronousCompensator，以下简称STATCOM）的现场操作安全注意事项。本操作规范分两个部分：——第1部分：人身安全——第2部分：设备安全安全操作注意事项STATCOM配电网静止同步补偿器共3页第2页安全操作注意事项STATCOM配电网静止同步补偿器共3页第3页一、人身安全1、严格遵守电业规定“五防”操作。2、高压停电后严格安装验电规程进行操作验电。3、遵照变电站的管理规定进行工作。4、设备运行时，严禁私自打开一次设备网门，以防止他人和自己误入5、检修设备时，设备没有接地或接地不合格时，应拒绝在该设备上工作6、功率柜在运行时，严禁打开功率柜门，因为有强力的吸风机产生的吸力。容易导致意外发生。7、检查二次回路时，必须对二次线先进行交直流验电后再操作。8、高压设备送电时，应远离送电的设备和受电压或者电流冲击的设备。9、设备着火后应立即分开断路器后灭火。10、设备运行时，保持运行设备的密闭状态11、严禁触摸运行功率单元的外壳及链节排。二、设备安全1、由于STATCOM上级断路器合闸前，STATCOM各功率单元的直流电容电压为零，如果不串联限流电阻，直接合STATCOM的上级断路器，系统会直接给直流电容充电，这影响直流电容寿命并对系统造成冲击。2、低压触发时，应先将转换开关打到自检位置，在将链节两端的电源断掉后再打到投入位置观察波形安全操作注意事项STATCOM配电网静止同步补偿器共3页第4页3、防止电流互感器二次侧开路、电压互感器二次侧短路4、防止碰坏或者插坏功率单元的光纤头5、送电前摇绝缘检查一次设备是否有接地或者短路情况，螺栓紧固6、继保试验已做且合格，保护定值输入正确7、运行设备无放电声音或者弧光现象8、使用功率单元上的把手搬运功率单元时，不要直接搬功率单元的出线排，以免损伤功率单元里面的IGBT模块。9、STATCOM退出运行时，首先将转换开关打到“自检”状态，使STATCOM的输出电流为零，然后再断开断路器
