TC6203212透平机检修规程VIP免费

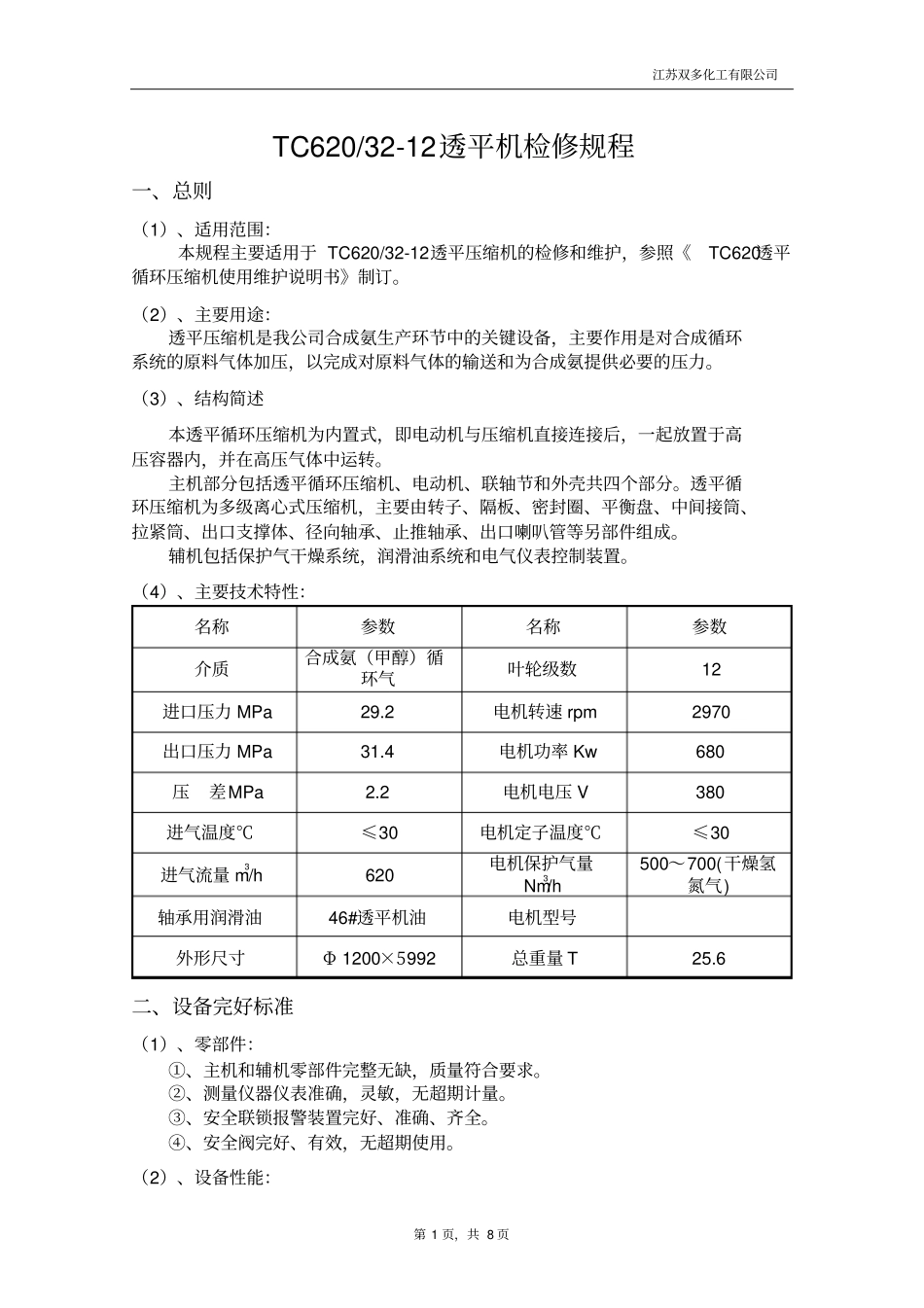

TC6203212透平机检修规程_第1页
1/8

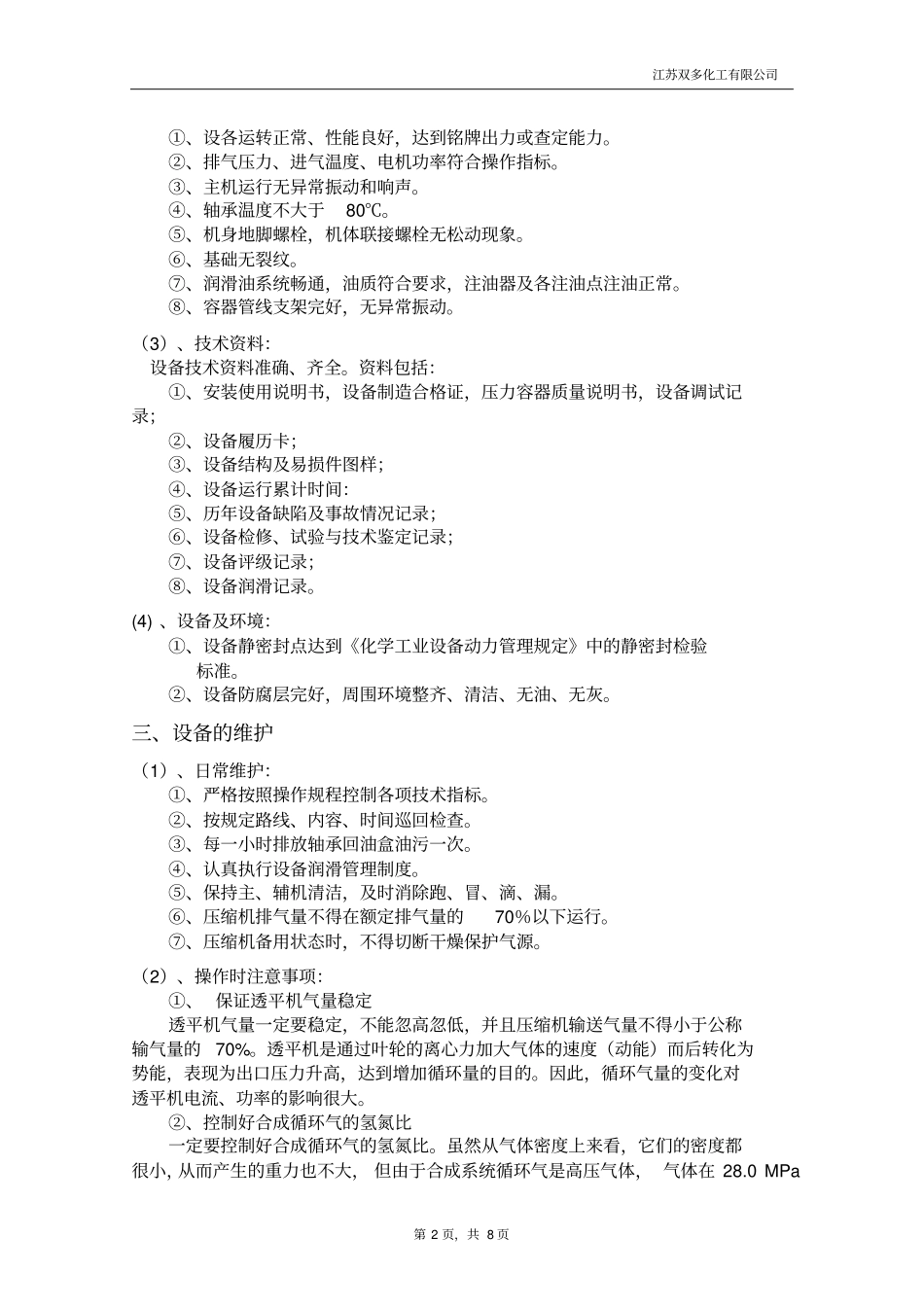

TC6203212透平机检修规程_第2页
2/8

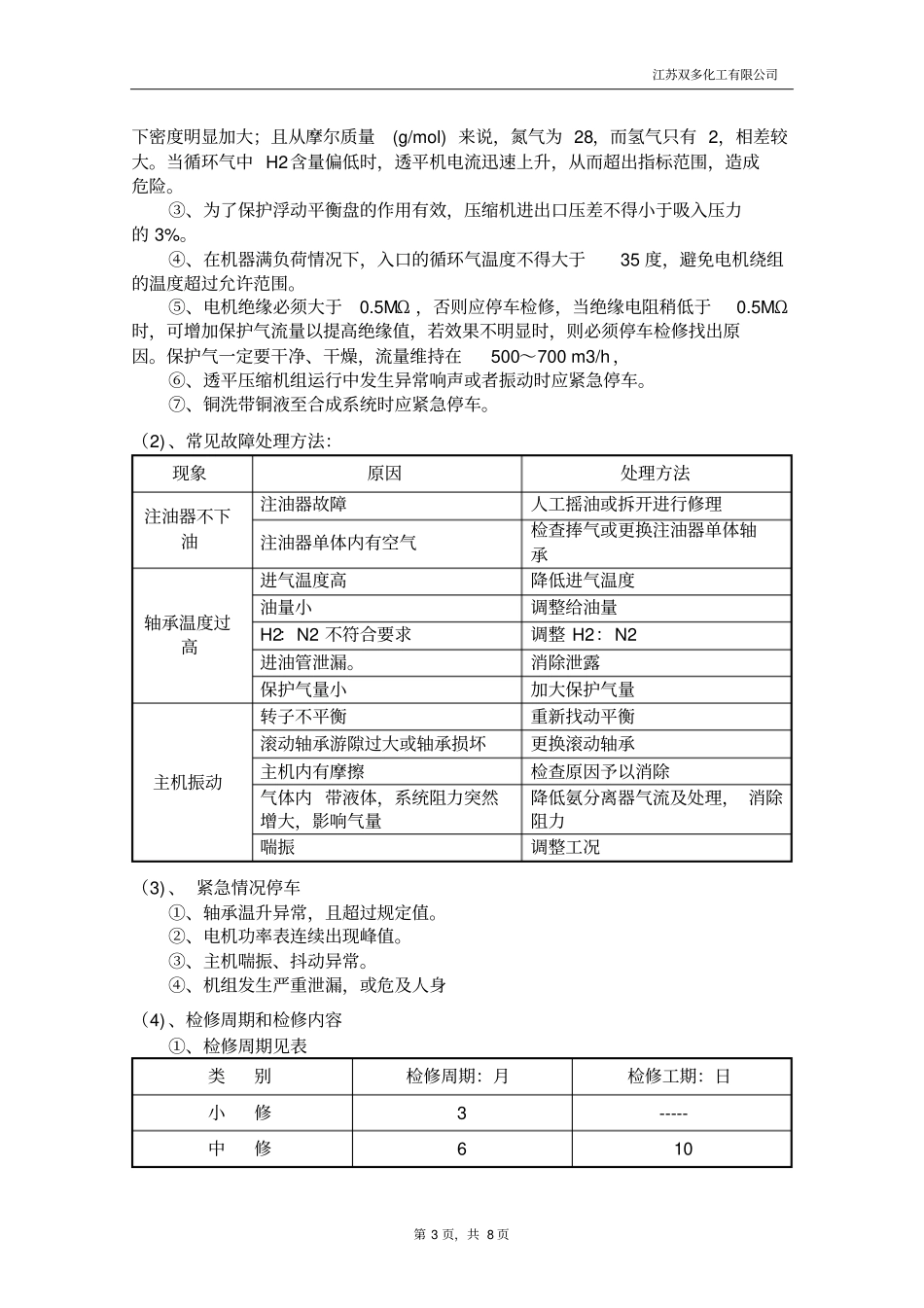

TC6203212透平机检修规程_第3页
3/8
江苏双多化工有限公司第1页,共8页TC620/32-12透平机检修规程一、总则(1)、适用范围:本规程主要适用于TC620/32-12透平压缩机的检修和维护,参照《TC620透平循环压缩机使用维护说明书》制订。(2)、主要用途:透平压缩机是我公司合成氨生产环节中的关键设备,主要作用是对合成循环系统的原料气体加压,以完成对原料气体的输送和为合成氨提供必要的压力。(3)、结构简述本透平循环压缩机为内置式,即电动机与压缩机直接连接后,一起放置于高压容器内,并在高压气体中运转。主机部分包括透平循环压缩机、电动机、联轴节和外壳共四个部分。透平循环压缩机为多级离心式压缩机,主要由转子、隔板、密封圈、平衡盘、中间接筒、拉紧筒、出口支撑体、径向轴承、止推轴承、出口喇叭管等另部件组成。辅机包括保护气干燥系统,润滑油系统和电气仪表控制装置。(4)、主要技术特性:名称参数名称参数介质合成氨(甲醇)循环气叶轮级数12进口压力MPa29.2电机转速rpm2970出口压力MPa31.4电机功率Kw680压差MPa2.2电机电压V380进气温度℃≤30电机定子温度℃≤30进气流量m3/h620电机保护气量Nm3/h500~700(干燥氢氮气)轴承用润滑油46#透平机油电机型号外形尺寸Φ1200×5992总重量T25.6二、设备完好标准(1)、零部件:①、主机和辅机零部件完整无缺,质量符合要求。②、测量仪器仪表准确,灵敏,无超期计量。③、安全联锁报警装置完好、准确、齐全。④、安全阀完好、有效,无超期使用。(2)、设备性能:江苏双多化工有限公司第2页,共8页①、设各运转正常、性能良好,达到铭牌出力或查定能力。②、排气压力、进气温度、电机功率符合操作指标。③、主机运行无异常振动和响声。④、轴承温度不大于80℃。⑤、机身地脚螺栓,机体联接螺栓无松动现象。⑥、基础无裂纹。⑦、润滑油系统畅通,油质符合要求,注油器及各注油点注油正常。⑧、容器管线支架完好,无异常振动。(3)、技术资料:设备技术资料准确、齐全。资料包括:①、安装使用说明书,设备制造合格证,压力容器质量说明书,设备调试记录;②、设备履历卡;③、设备结构及易损件图样;④、设备运行累计时间:⑤、历年设备缺陷及事故情况记录;⑥、设备检修、试验与技术鉴定记录;⑦、设备评级记录;⑧、设备润滑记录。(4)、设备及环境:①、设备静密封点达到《化学工业设备动力管理规定》中的静密封检验标准。②、设备防腐层完好,周围环境整齐、清洁、无油、无灰。三、设备的维护(1)、日常维护:①、严格按照操作规程控制各项技术指标。②、按规定路线、内容、时间巡回检查。③、每一小时排放轴承回油盒油污一次。④、认真执行设备润滑管理制度。⑤、保持主、辅机清洁,及时消除跑、冒、滴、漏。⑥、压缩机排气量不得在额定排气量的70%以下运行。⑦、压缩机备用状态时,不得切断干燥保护气源。(2)、操作时注意事项:①、保证透平机气量稳定透平机气量一定要稳定,不能忽高忽低,并且压缩机输送气量不得小于公称输气量的70%。透平机是通过叶轮的离心力加大气体的速度(动能)而后转化为势能,表现为出口压力升高,达到增加循环量的目的。因此,循环气量的变化对透平机电流、功率的影响很大。②、控制好合成循环气的氢氮比一定要控制好合成循环气的氢氮比。虽然从气体密度上来看,它们的密度都很小,从而产生的重力也不大,但由于合成系统循环气是高压气体,气体在28.0MPa江苏双多化工有限公司第3页,共8页下密度明显加大;且从摩尔质量(g/mol)来说,氮气为28,而氢气只有2,相差较大。当循环气中H2含量偏低时,透平机电流迅速上升,从而超出指标范围,造成危险。③、为了保护浮动平衡盘的作用有效,压缩机进出口压差不得小于吸入压力的3%。④、在机器满负荷情况下,入口的循环气温度不得大于35度,避免电机绕组的温度超过允许范围。⑤、电机绝缘必须大于0.5MΩ,否则应停车检修,当绝缘电阻稍低于0.5MΩ时,可增加保护气流量以提高绝缘值,若效果不明显时,则必须停车检修找出原因。保护气一定要干净、干燥,流量维持在500~700m3/h,⑥、透平压缩机组运行中发生异常响声或者振动时应紧急停车。⑦、铜洗带铜液至合成系统时应紧急停车...
