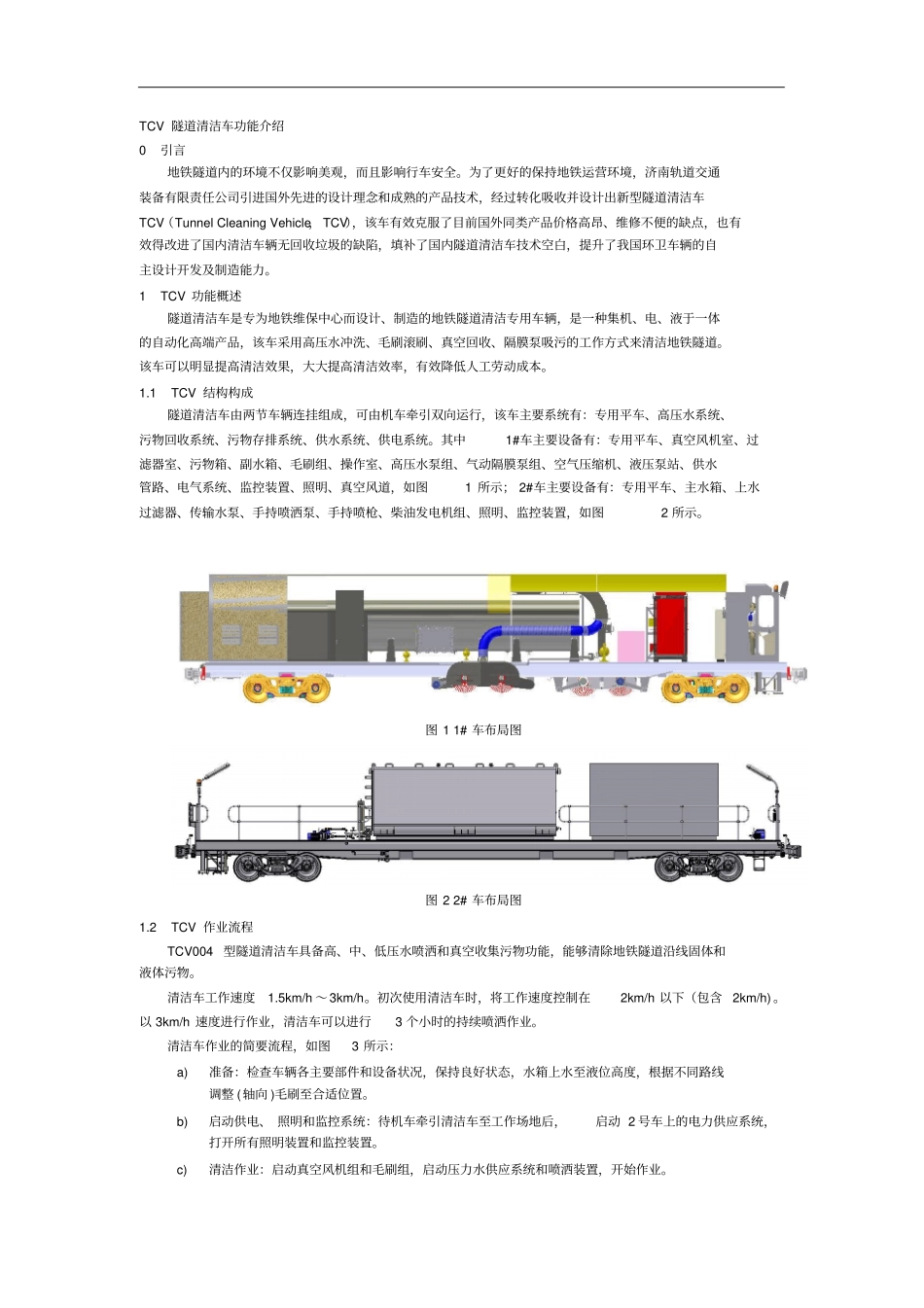

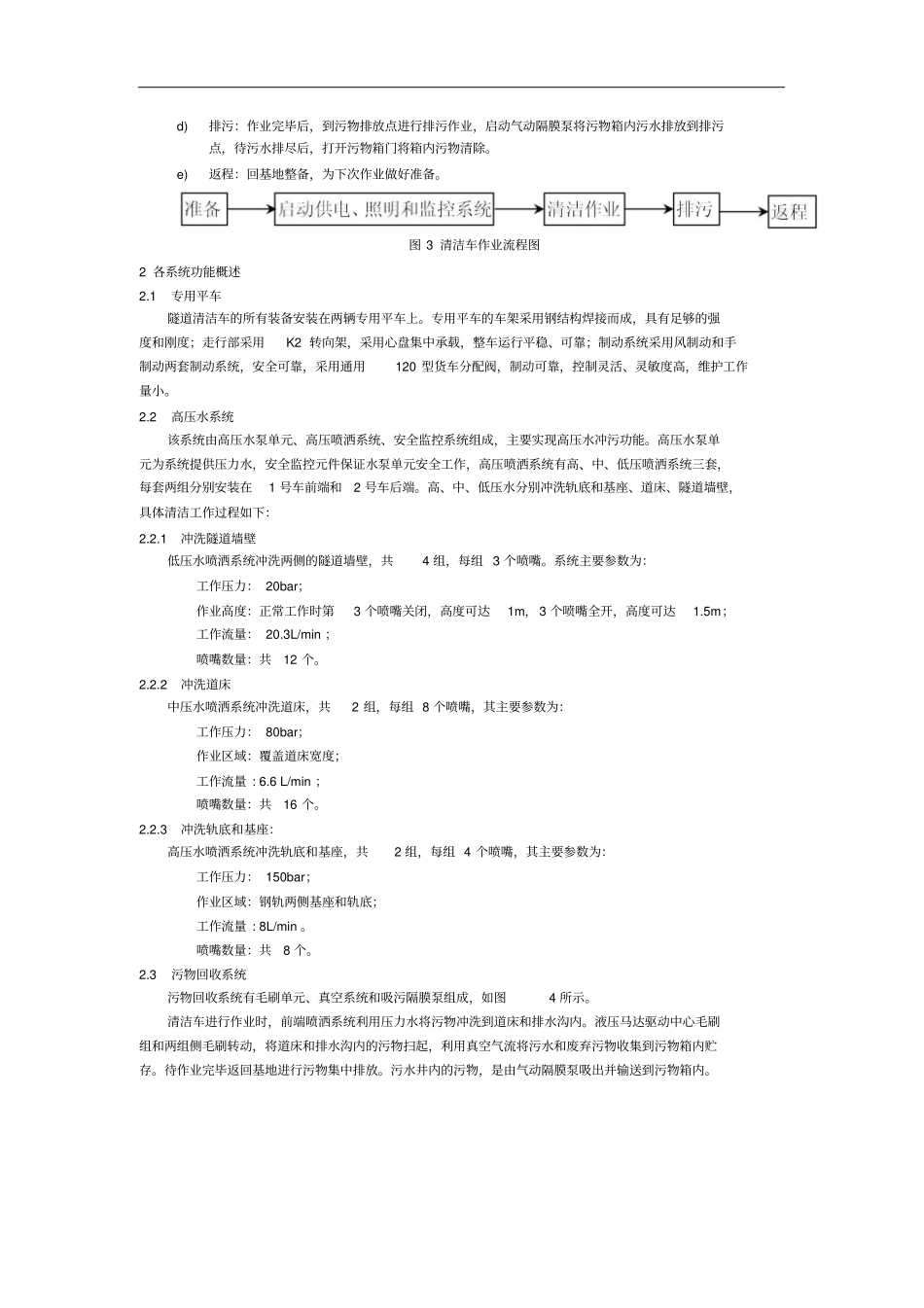

TCV隧道清洁车功能介绍0引言地铁隧道内的环境不仅影响美观，而且影响行车安全。为了更好的保持地铁运营环境，济南轨道交通装备有限责任公司引进国外先进的设计理念和成熟的产品技术，经过转化吸收并设计出新型隧道清洁车TCV（TunnelCleaningVehicle，TCV），该车有效克服了目前国外同类产品价格高昂、维修不便的缺点，也有效得改进了国内清洁车辆无回收垃圾的缺陷，填补了国内隧道清洁车技术空白，提升了我国环卫车辆的自主设计开发及制造能力。1TCV功能概述隧道清洁车是专为地铁维保中心而设计、制造的地铁隧道清洁专用车辆，是一种集机、电、液于一体的自动化高端产品，该车采用高压水冲洗、毛刷滚刷、真空回收、隔膜泵吸污的工作方式来清洁地铁隧道。该车可以明显提高清洁效果，大大提高清洁效率，有效降低人工劳动成本。1.1TCV结构构成隧道清洁车由两节车辆连挂组成，可由机车牵引双向运行，该车主要系统有：专用平车、高压水系统、污物回收系统、污物存排系统、供水系统、供电系统。其中1#车主要设备有：专用平车、真空风机室、过滤器室、污物箱、副水箱、毛刷组、操作室、高压水泵组、气动隔膜泵组、空气压缩机、液压泵站、供水管路、电气系统、监控装置、照明、真空风道，如图1所示；2#车主要设备有：专用平车、主水箱、上水过滤器、传输水泵、手持喷洒泵、手持喷枪、柴油发电机组、照明、监控装置，如图2所示。图11#车布局图图22#车布局图1.2TCV作业流程TCV004型隧道清洁车具备高、中、低压水喷洒和真空收集污物功能，能够清除地铁隧道沿线固体和液体污物。清洁车工作速度1.5km/h～3km/h。初次使用清洁车时，将工作速度控制在2km/h以下（包含2km/h)。以3km/h速度进行作业，清洁车可以进行3个小时的持续喷洒作业。清洁车作业的简要流程，如图3所示：a)准备：检查车辆各主要部件和设备状况，保持良好状态，水箱上水至液位高度，根据不同路线调整(轴向)毛刷至合适位置。b)启动供电、照明和监控系统：待机车牵引清洁车至工作场地后，启动2号车上的电力供应系统，打开所有照明装置和监控装置。c)清洁作业：启动真空风机组和毛刷组，启动压力水供应系统和喷洒装置，开始作业。d)排污：作业完毕后，到污物排放点进行排污作业，启动气动隔膜泵将污物箱内污水排放到排污点，待污水排尽后，打开污物箱门将箱内污物清除。e)返程：回基地整备，为下次作业做好准备。图3清洁车作业流程图2各系统功能概述2.1专用平车隧道清洁车的所有装备安装在两辆专用平车上。专用平车的车架采用钢结构焊接而成，具有足够的强度和刚度；走行部采用K2转向架，采用心盘集中承载，整车运行平稳、可靠；制动系统采用风制动和手制动两套制动系统，安全可靠，采用通用120型货车分配阀，制动可靠，控制灵活、灵敏度高，维护工作量小。2.2高压水系统该系统由高压水泵单元、高压喷洒系统、安全监控系统组成，主要实现高压水冲污功能。高压水泵单元为系统提供压力水，安全监控元件保证水泵单元安全工作，高压喷洒系统有高、中、低压喷洒系统三套，每套两组分别安装在1号车前端和2号车后端。高、中、低压水分别冲洗轨底和基座、道床、隧道墙壁，具体清洁工作过程如下：2.2.1冲洗隧道墙壁低压水喷洒系统冲洗两侧的隧道墙壁，共4组，每组3个喷嘴。系统主要参数为：工作压力：20bar；作业高度：正常工作时第3个喷嘴关闭，高度可达1m，3个喷嘴全开，高度可达1.5m；工作流量：20.3L/min；喷嘴数量：共12个。2.2.2冲洗道床中压水喷洒系统冲洗道床，共2组，每组8个喷嘴，其主要参数为：工作压力：80bar；作业区域：覆盖道床宽度；工作流量:6.6L/min；喷嘴数量：共16个。2.2.3冲洗轨底和基座：高压水喷洒系统冲洗轨底和基座，共2组，每组4个喷嘴，其主要参数为：工作压力：150bar；作业区域：钢轨两侧基座和轨底；工作流量:8L/min。喷嘴数量：共8个。2.3污物回收系统污物回收系统有毛刷单元、真空系统和吸污隔膜泵组成，如图4所示。清洁车进行作业时，前端喷洒系统利用压力水将污物冲洗到道床和排水沟内。液压马达驱动中心毛刷组和两组侧毛刷转动，将道床和排水沟内的污物扫起，利用真空气流将污水和废弃污物收集到污物箱内...
