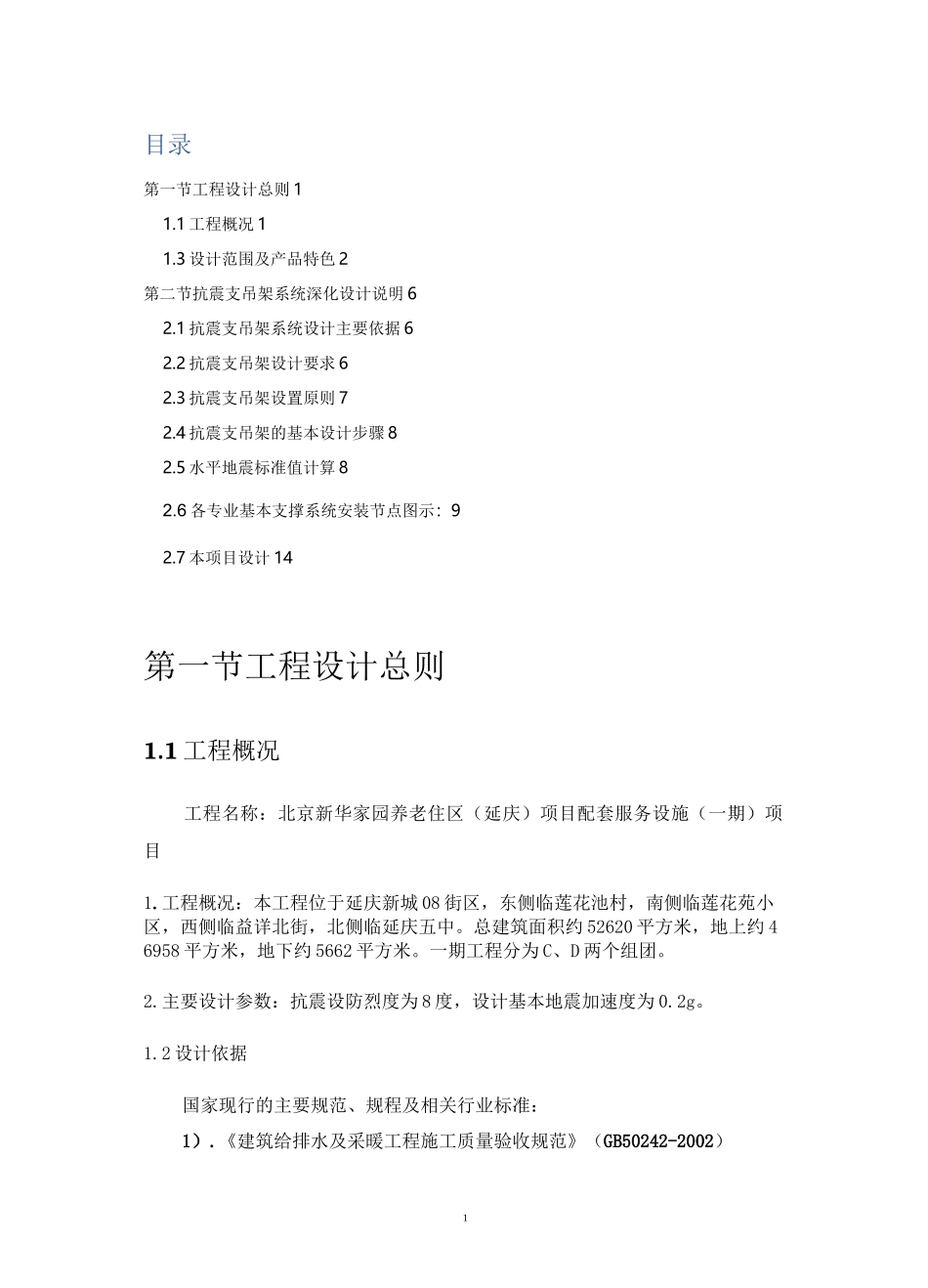

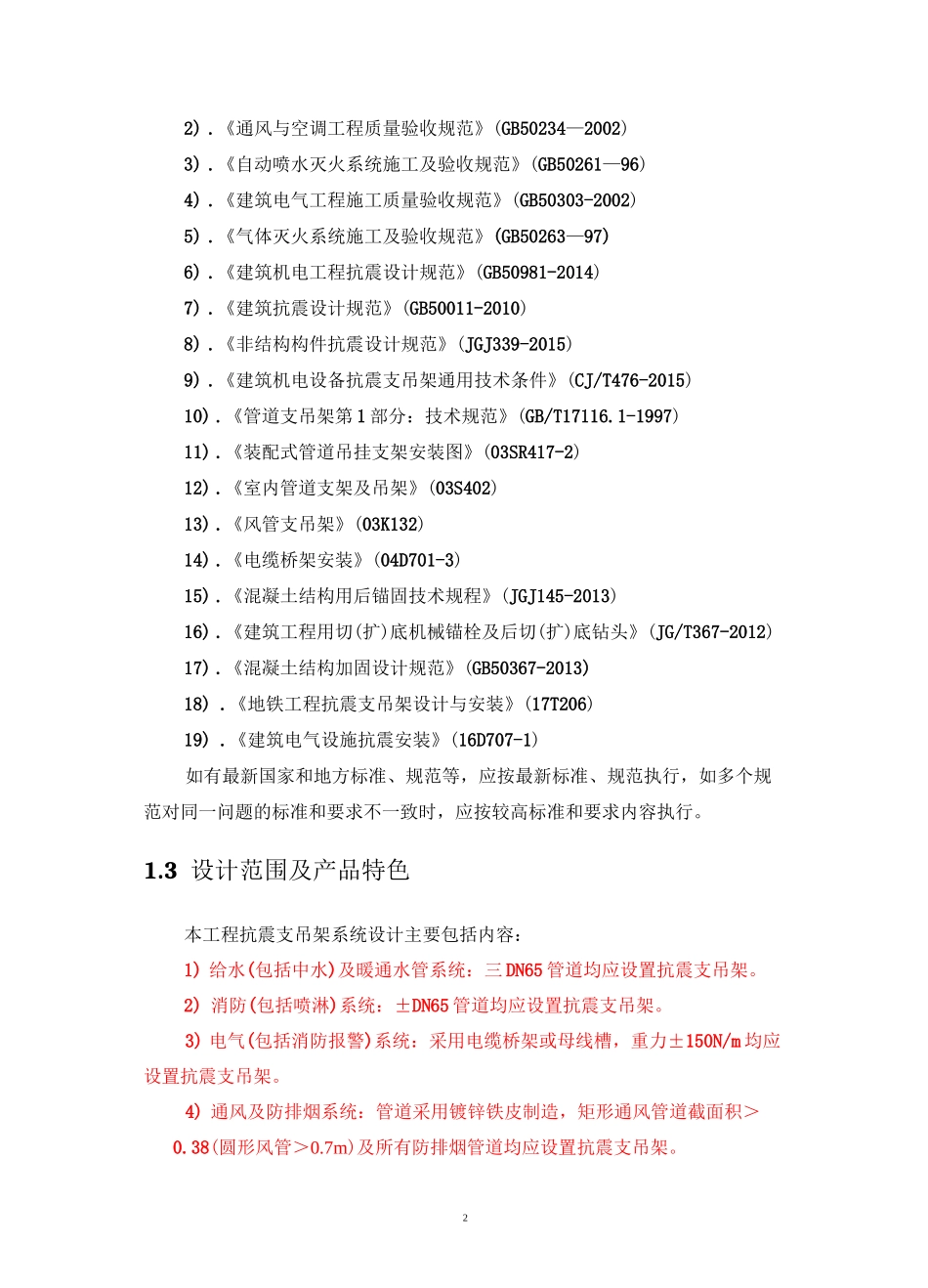

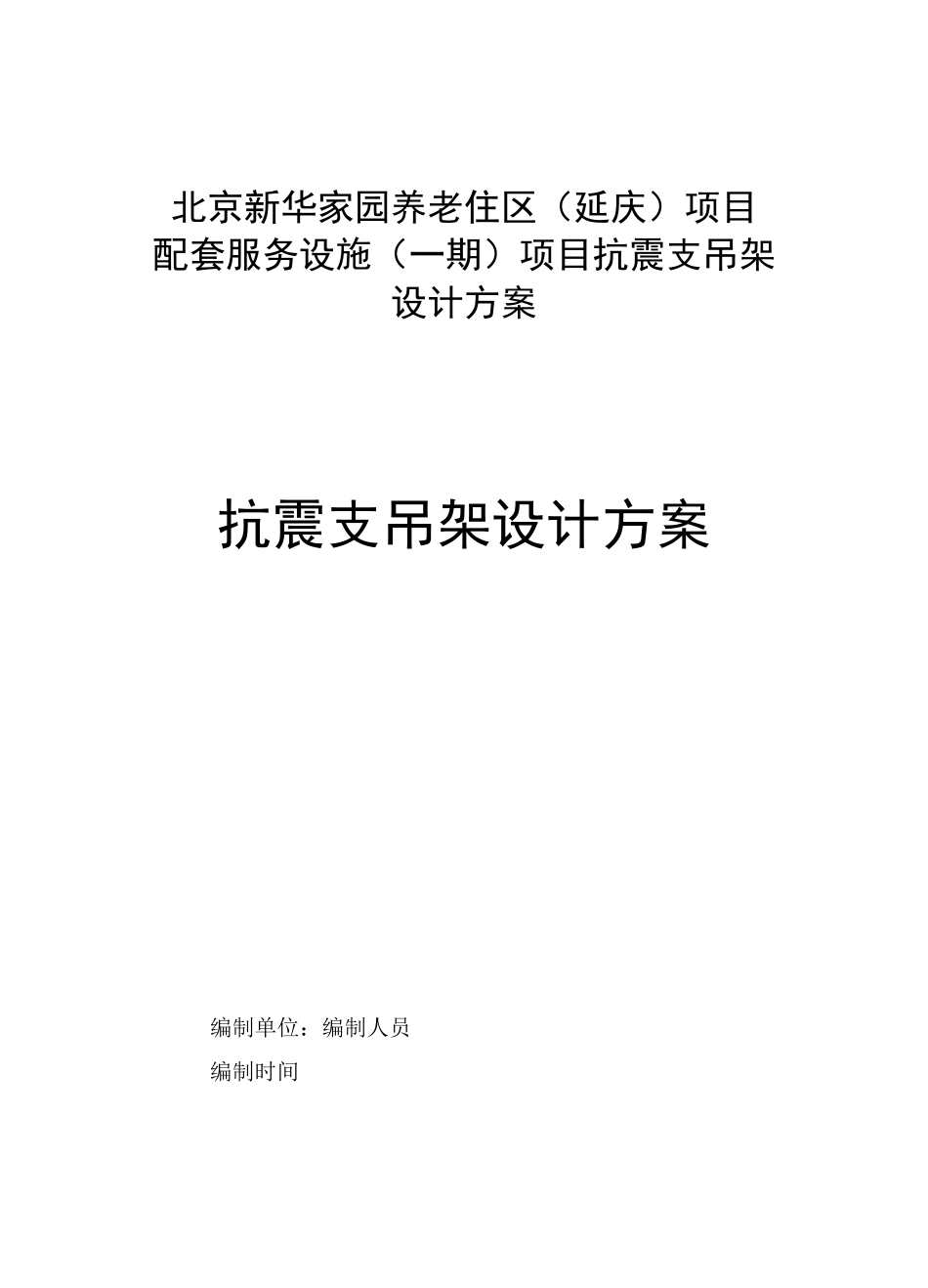

北京新华家园养老住区（延庆）项目配套服务设施（一期）项目抗震支吊架设计方案抗震支吊架设计方案编制单位：编制人员编制时间1目录第一节工程设计总则11.1工程概况11.3设计范围及产品特色2第二节抗震支吊架系统深化设计说明62.1抗震支吊架系统设计主要依据62.2抗震支吊架设计要求62.3抗震支吊架设置原则72.4抗震支吊架的基本设计步骤82.5水平地震标准值计算82.6各专业基本支撑系统安装节点图示：92.7本项目设计14第一节工程设计总则1.1工程概况工程名称：北京新华家园养老住区（延庆）项目配套服务设施（一期）项目1.工程概况：本工程位于延庆新城08街区，东侧临莲花池村，南侧临莲花苑小区，西侧临益详北街，北侧临延庆五中。总建筑面积约52620平方米，地上约46958平方米，地下约5662平方米。一期工程分为C、D两个组团。2.主要设计参数：抗震设防烈度为8度，设计基本地震加速度为0.2g。1.2设计依据国家现行的主要规范、规程及相关行业标准：1）.《建筑给排水及采暖工程施工质量验收规范》（GB50242-2002）22).《通风与空调工程质量验收规范》(GB50234—2002)3).《自动喷水灭火系统施工及验收规范》(GB50261—96)4).《建筑电气工程施工质量验收规范》(GB50303-2002)5).《气体灭火系统施工及验收规范》(GB50263—97)6).《建筑机电工程抗震设计规范》(GB50981-2014)7).《建筑抗震设计规范》(GB50011-2010)8).《非结构构件抗震设计规范》(JGJ339-2015)9).《建筑机电设备抗震支吊架通用技术条件》(CJ/T476-2015)10).《管道支吊架第1部分：技术规范》(GB/T17116.1-1997)11).《装配式管道吊挂支架安装图》(03SR417-2)12).《室内管道支架及吊架》(03S402)13).《风管支吊架》(03K132)14).《电缆桥架安装》(04D701-3)15).《混凝土结构用后锚固技术规程》(JGJ145-2013)16).《建筑工程用切(扩)底机械锚栓及后切(扩)底钻头》(JG/T367-2012)17).《混凝土结构加固设计规范》(GB50367-2013)18).《地铁工程抗震支吊架设计与安装》(17T206)19).《建筑电气设施抗震安装》(16D707-1)如有最新国家和地方标准、规范等，应按最新标准、规范执行，如多个规范对同一问题的标准和要求不一致时，应按较高标准和要求内容执行。1.3设计范围及产品特色本工程抗震支吊架系统设计主要包括内容：1)给水(包括中水)及暖通水管系统：三DN65管道均应设置抗震支吊架。2)消防(包括喷淋)系统：±DN65管道均应设置抗震支吊架。3)电气(包括消防报警)系统：采用电缆桥架或母线槽，重力±150N/m均应设置抗震支吊架。4)通风及防排烟系统：管道采用镀锌铁皮制造，矩形通风管道截面积＞0.38(圆形风管＞0.7m)及所有防排烟管道均应设置抗震支吊架。3对于部分不能确定高程的管道，这里均视其为悬吊管布置抗震支吊架，待确定其高程后由设计人员修改。本项目抗震支吊架系统特色产品推荐：5）根据50981-2014中3.5.2条规定：摩擦力不能做为抵抗水平地震作用力，在考虑风管的抗震支架时，我司具有薄壁型纵向抗震装置（专利号201630232721.X）,此装置配合其他配件增加系统强度和稳定性，产品三维图片。6）圆形风机抗震（专利，解决了风机抗震的难题）47）保温管道固定解决方案（专利管夹）专利管夹，通过顶端螺丝锁紧，管夹正反面钧设置有限位片，纵向地震力防止保温层前后滑脱，纵向抗震槽钢采用专利4127定制单根或双拼燕尾带齿槽钢8.GB50981第8.3.11条规定，侧向、纵向抗震支吊架的斜撑安装，重力角5度宜为45。，且不得小于30。安固士抗震底座外刻度线为30°、45°、60°、90便于现场安装。9.专利抗震管夹，自由组合，节约管线安装间距，节约空间是密集型管线的解决方案6第二节抗震支吊架系统深化设计说明2.1抗震支吊架系统设计主要依据《建筑机电工程抗震设计规范》GB50981-2014《建筑抗震设计规范》GB50011-2016《抗震支吊架安装及验收规程》CECS420-20152.2抗震支吊架设计要求1固定抗震支吊架所用的锚栓采用具有适用于混凝土开裂区的带机械锁键效应的扩孔型机械锚栓（包括自切底和模切底两种扩底方式）。2抗震支吊架系统由C型成品槽钢、专用抗震连接件、抗震管夹，抗震连接件与槽钢通过机械连接可以随意调节抗震支吊架的尺寸、高度。...
