第一章.绘图基本知识和技能VIP免费

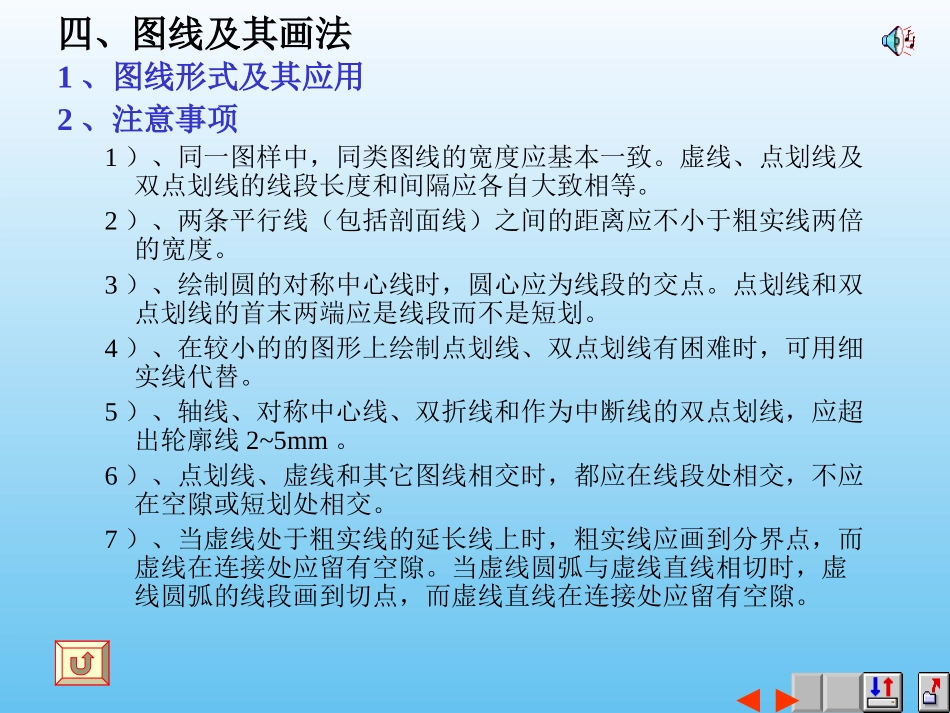

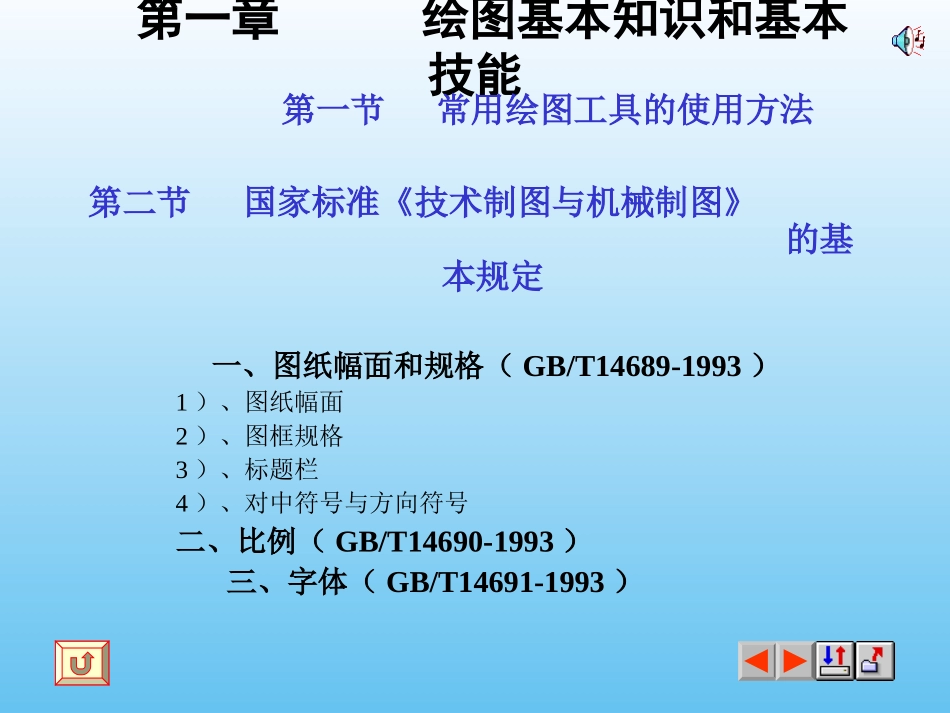

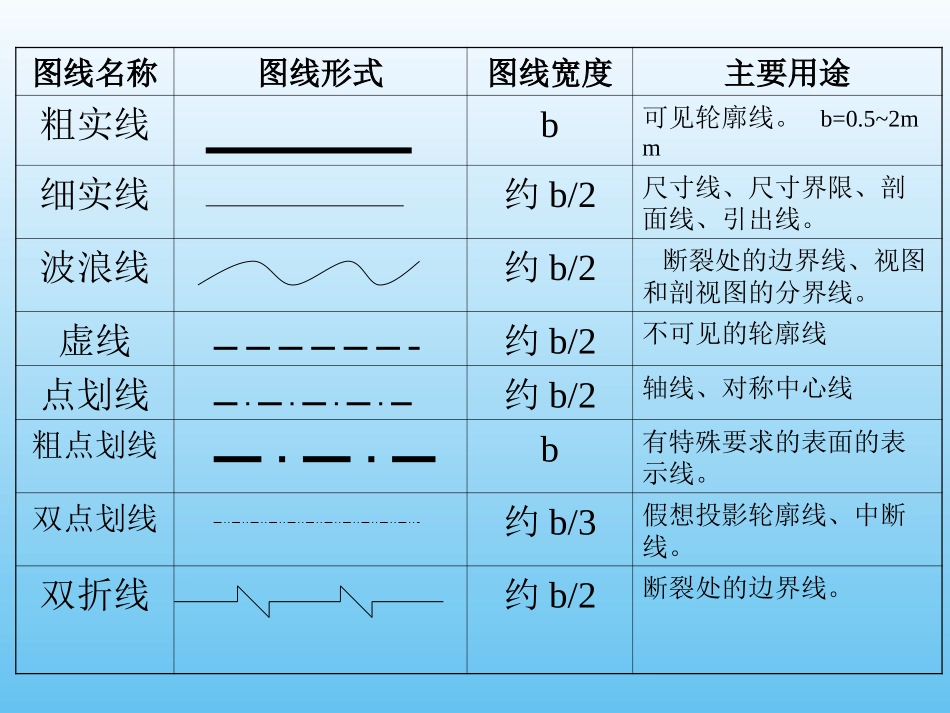

第一章绘图基本知识和基本技能第一节常用绘图工具的使用方法第二节国家标准《技术制图与机械制图》的基本规定一、图纸幅面和规格（GB/T14689-1993）1）、图纸幅面2）、图框规格3）、标题栏4）、对中符号与方向符号二、比例（GB/T14690-1993）三、字体（GB/T14691-1993）四、图线及其画法1、图线形式及其应用2、注意事项1）、同一图样中，同类图线的宽度应基本一致。虚线、点划线及双点划线的线段长度和间隔应各自大致相等。2）、两条平行线（包括剖面线）之间的距离应不小于粗实线两倍的宽度。3）、绘制圆的对称中心线时，圆心应为线段的交点。点划线和双点划线的首末两端应是线段而不是短划。4）、在较小的的图形上绘制点划线、双点划线有困难时，可用细实线代替。5）、轴线、对称中心线、双折线和作为中断线的双点划线，应超出轮廓线2~5mm。6）、点划线、虚线和其它图线相交时，都应在线段处相交，不应在空隙或短划处相交。7）、当虚线处于粗实线的延长线上时，粗实线应画到分界点，而虚线在连接处应留有空隙。当虚线圆弧与虚线直线相切时，虚线圆弧的线段画到切点，而虚线直线在连接处应留有空隙。图线名称图线形式图线宽度主要用途粗实线b可见轮廓线。b=0.5~2mm细实线约b/2尺寸线、尺寸界限、剖面线、引出线。波浪线约b/2断裂处的边界线、视图和剖视图的分界线。虚线约b/2不可见的轮廓线点划线约b/2轴线、对称中心线粗点划线b有特殊要求的表面的表示线。双点划线约b/3假想投影轮廓线、中断线。双折线约b/2断裂处的边界线。五、尺寸的注法基本规则：1、机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。2、图样中的尺寸，以mm为单位时，不需要标注计量单位的代号。若采用其它单位，则必须注明相应的计量单位的代号和名称。3、图样中所标注的尺寸，应是该图样所示机件的最后完工尺寸，否则应另加说明。4、机件的每一尺寸，一般只标注一次，且应标注在反映该结构最清楚的地方。第三节平面几何图形的画法一、作正多边形斜度=tanα=H/L=1:L/H=1:nLHα∠1:n锥度:正圆锥体的底圆直径与其高度比。如果是圆锥台，则为底圆直径与顶圆径之差与圆台高度之比。锥度=D/L=D-d/l=2tanα/2=1:n二、斜度和锥度斜度：斜度是指一直线（或平面）对另一直线（或平面）的倾斜程度。DD-ddαlL1:n三、圆弧连接圆弧与直线（或圆弧）的光滑连接，关键点在于正确地找出连接圆弧的圆心与切点位置。当圆弧R外接（外切）两已知圆弧R1和R2时，连接圆弧的圆心要用R+Ri来确定；当圆弧R内接（内切）两已知圆弧R1和R2时，连接圆弧的圆心要用R-Ri或Ri-R来确定。四、椭圆的近似画法用四心法作近似椭圆。第四节平面几何图形的分析与绘图步骤一、平面图形的分析1、平面图形的尺寸分析：1）定形尺寸：确定平面图形中各线段形状大小的尺寸。2）定位尺寸：确定平面图形中各线段之间相对位置的尺寸。2、平面图形的线段分析：1）、已知线段：具有完整的定形尺寸和定位尺寸的线段。2）、中间线段：具有定形尺寸和一个定位尺寸的线段。3）、连接线段：只有定形尺寸而没有定位尺寸的线段。二、平面图形的绘图方法与步骤1、绘图准备工作：1）分析图形的定形尺寸、定位尺寸及各种线段。2）定比例，定图幅，固定图纸。画图框，画标题栏。2、绘制底稿：均匀布置图形，作出基准线，画出已知线段、再画中间线段，最后画连接线段。3、描深：先粗后细先曲后直先上后下标注尺寸填写标题栏
