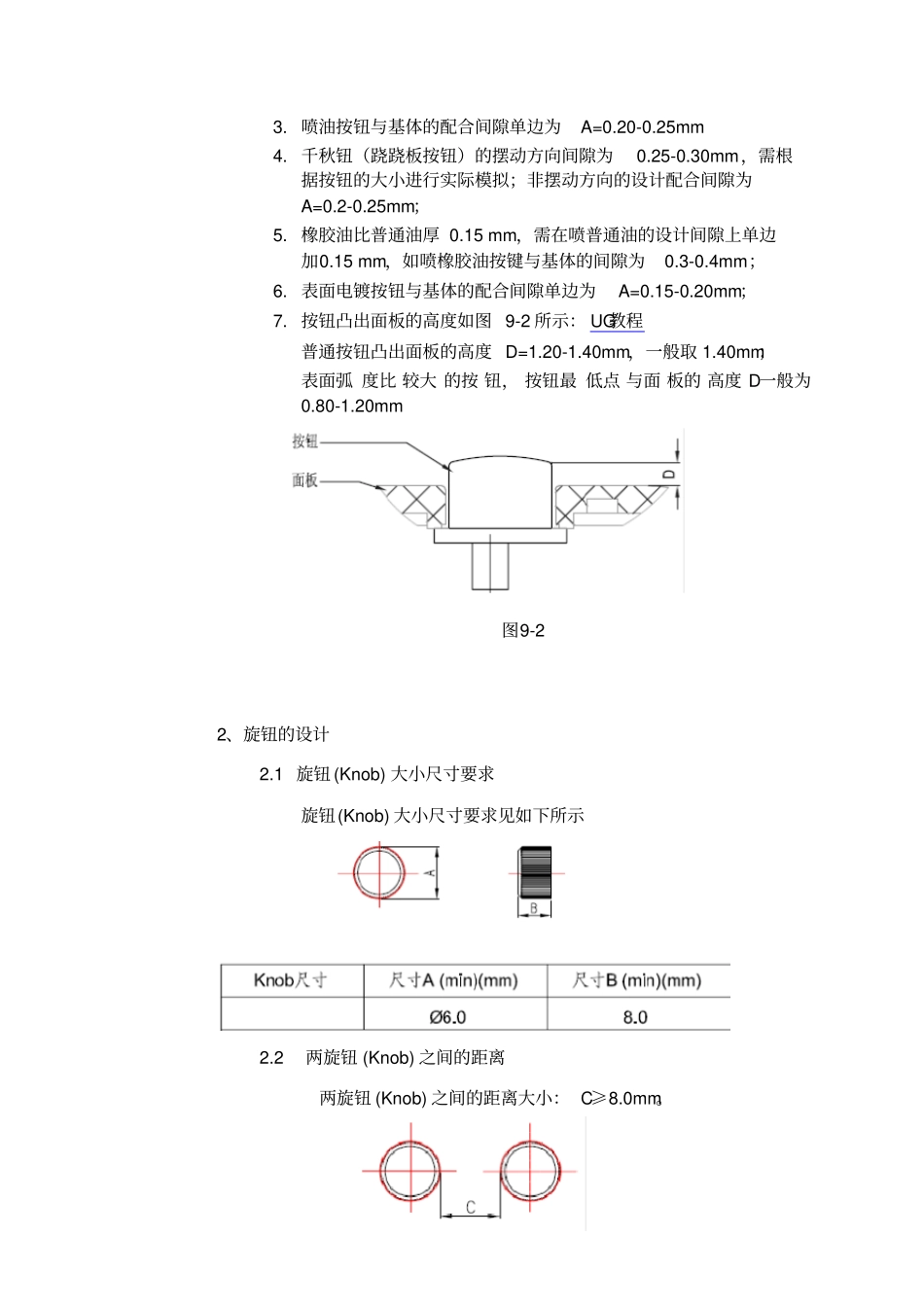

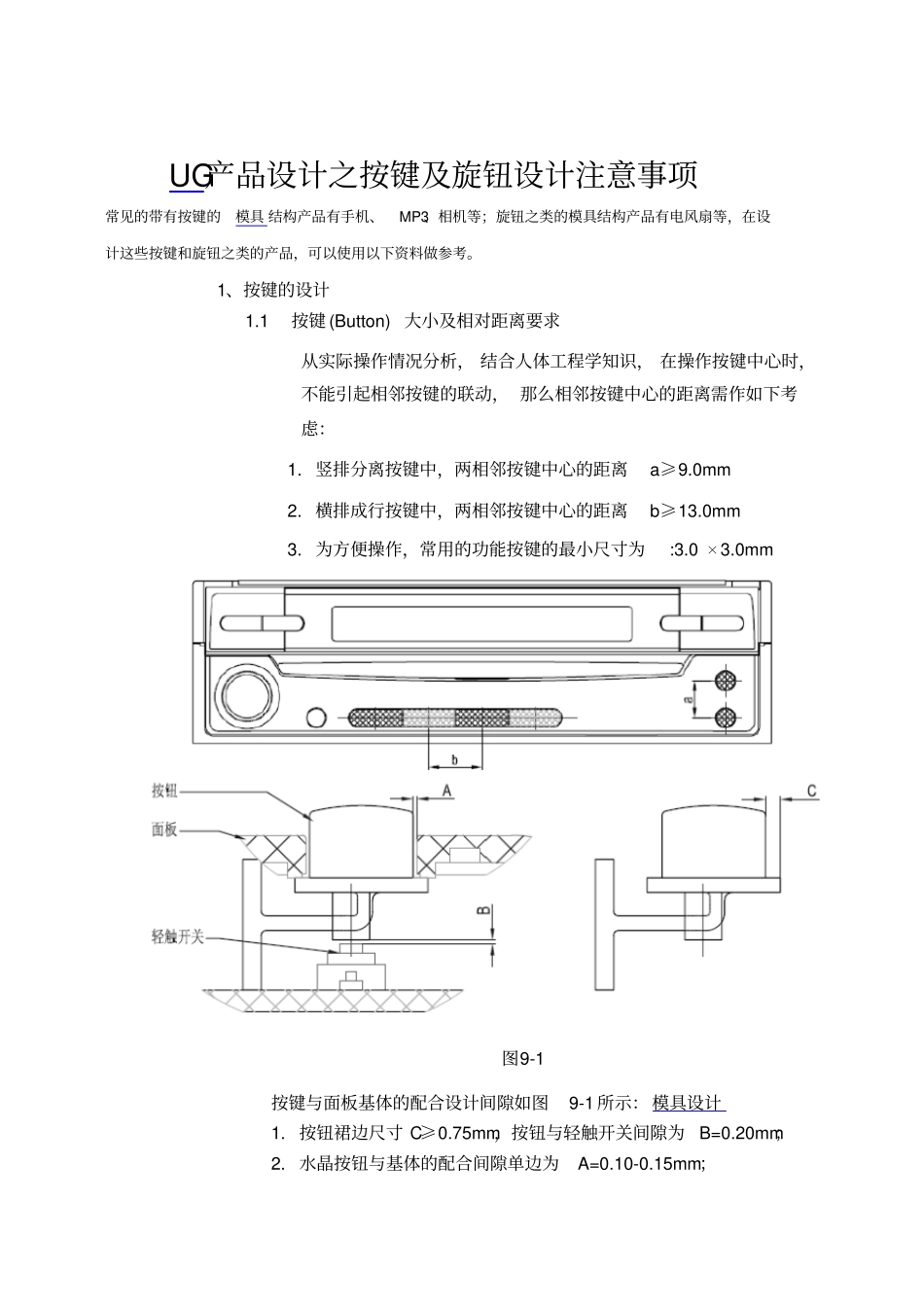

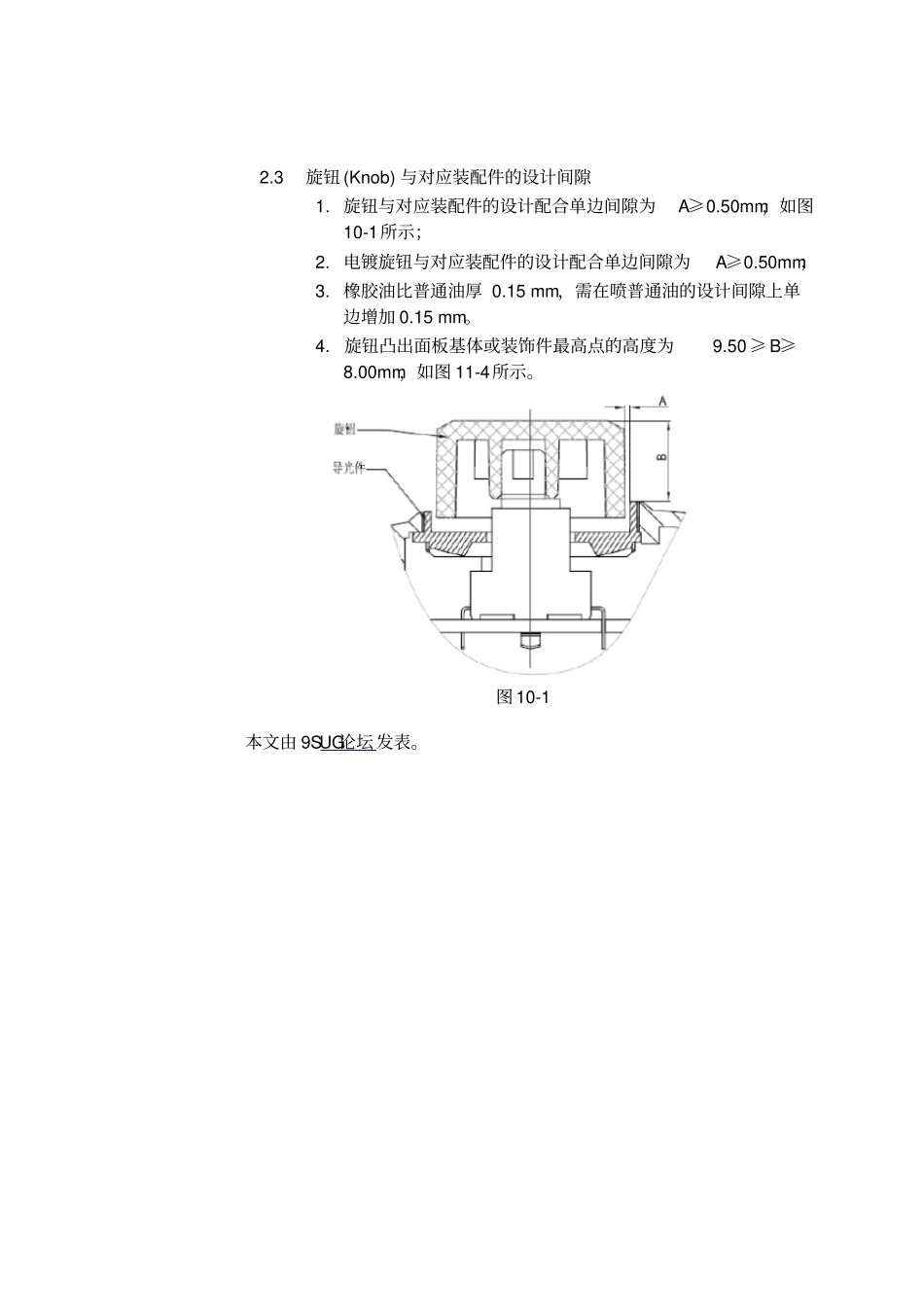

UG产品设计之按键及旋钮设计注意事项常见的带有按键的模具结构产品有手机、MP3、相机等；旋钮之类的模具结构产品有电风扇等，在设计这些按键和旋钮之类的产品，可以使用以下资料做参考。1、按键的设计1.1按键(Button)大小及相对距离要求从实际操作情况分析，结合人体工程学知识，在操作按键中心时，不能引起相邻按键的联动，那么相邻按键中心的距离需作如下考虑：1.竖排分离按键中，两相邻按键中心的距离a≥9.0mm2.横排成行按键中，两相邻按键中心的距离b≥13.0mm3.为方便操作，常用的功能按键的最小尺寸为:3.0×3.0mm图9-1按键与面板基体的配合设计间隙如图9-1所示：模具设计1.按钮裙边尺寸C≥0.75mm，按钮与轻触开关间隙为B=0.20mm；2.水晶按钮与基体的配合间隙单边为A=0.10-0.15mm；3.喷油按钮与基体的配合间隙单边为A=0.20-0.25mm4.千秋钮（跷跷板按钮）的摆动方向间隙为0.25-0.30mm，需根据按钮的大小进行实际模拟；非摆动方向的设计配合间隙为A=0.2-0.25mm；5.橡胶油比普通油厚0.15mm，需在喷普通油的设计间隙上单边加0.15mm，如喷橡胶油按键与基体的间隙为0.3-0.4mm；6.表面电镀按钮与基体的配合间隙单边为A=0.15-0.20mm；7.按钮凸出面板的高度如图9-2所示：UG教程普通按钮凸出面板的高度D=1.20-1.40mm，一般取1.40mm；表面弧度比较大的按钮，按钮最低点与面板的高度D一般为0.80-1.20mm图9-22、旋钮的设计2.1旋钮(Knob)大小尺寸要求旋钮(Knob)大小尺寸要求见如下所示2.2两旋钮(Knob)之间的距离两旋钮(Knob)之间的距离大小：C≥8.0mm。2.3旋钮(Knob)与对应装配件的设计间隙1.旋钮与对应装配件的设计配合单边间隙为A≥0.50mm，如图10-1所示；2.电镀旋钮与对应装配件的设计配合单边间隙为A≥0.50mm；3.橡胶油比普通油厚0.15mm，需在喷普通油的设计间隙上单边增加0.15mm。4.旋钮凸出面板基体或装饰件最高点的高度为9.50≥B≥8.00mm，如图11-4所示。图10-1本文由9SUG论坛发表。
