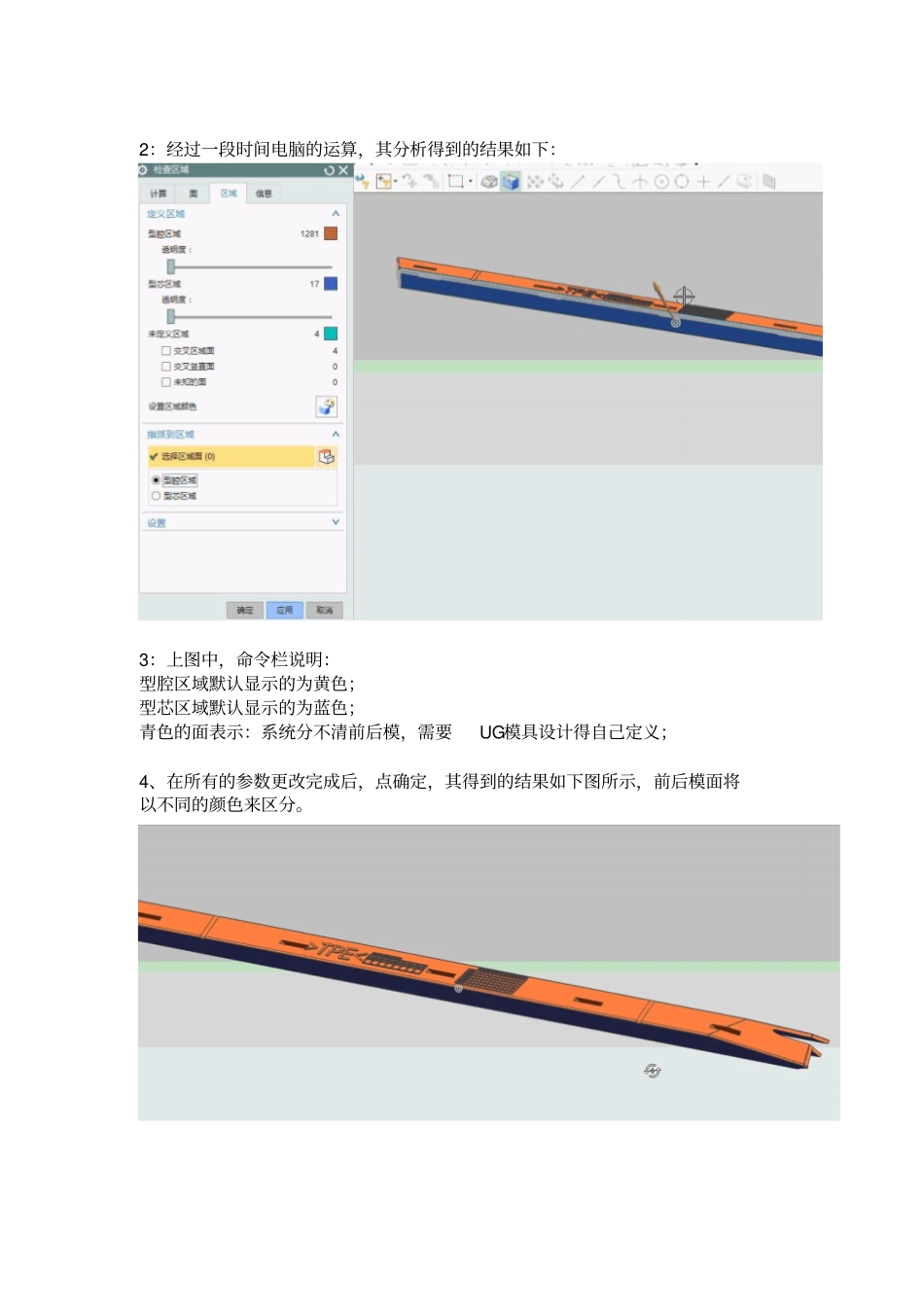

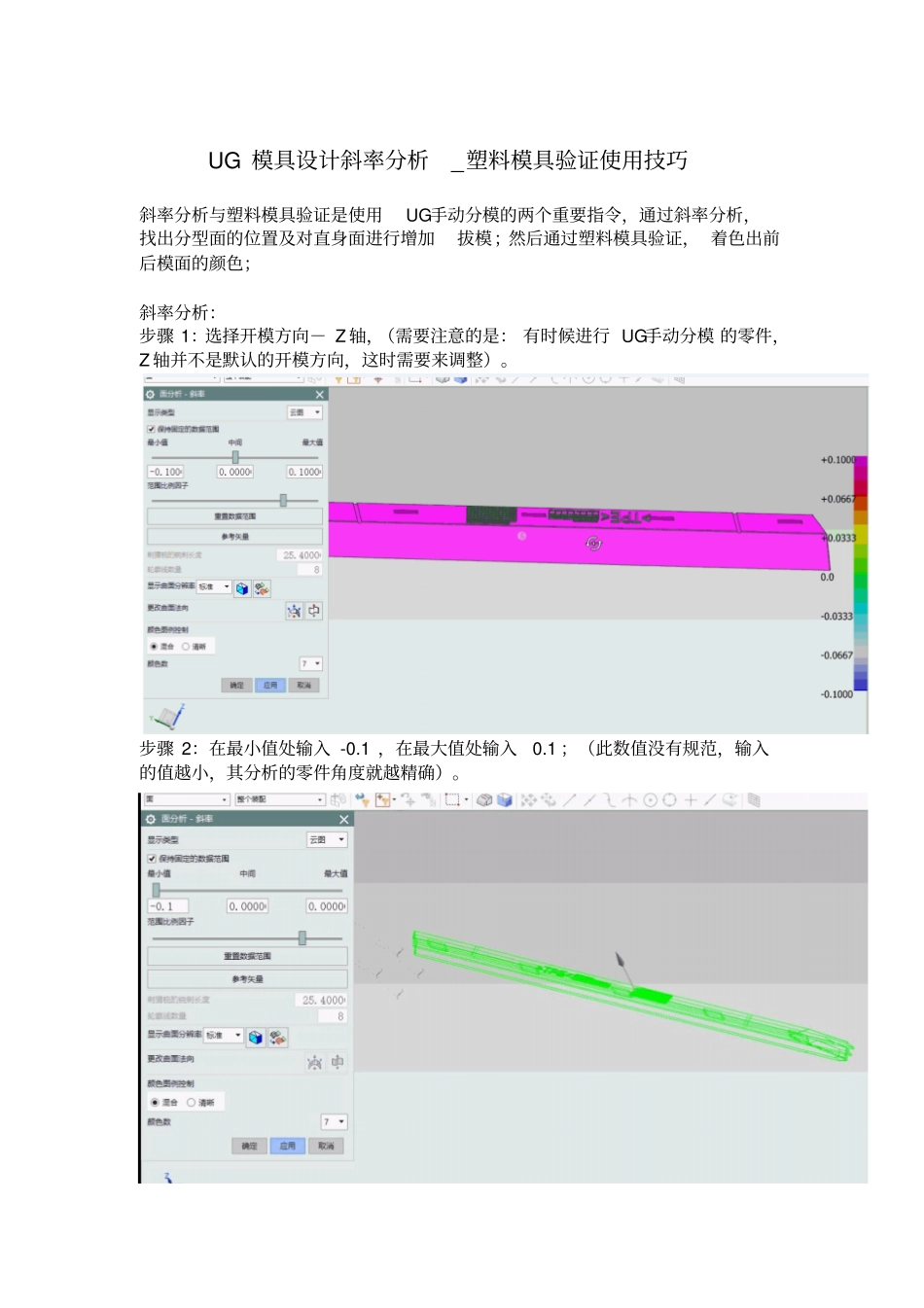

UG模具设计斜率分析_塑料模具验证使用技巧斜率分析与塑料模具验证是使用UG手动分模的两个重要指令，通过斜率分析，找出分型面的位置及对直身面进行增加拔模；然后通过塑料模具验证，着色出前后模面的颜色；斜率分析：步骤1：选择开模方向－Z轴，（需要注意的是：有时候进行UG手动分模的零件，Z轴并不是默认的开模方向，这时需要来调整）。步骤2：在最小值处输入-0.1，在最大值处输入0.1；（此数值没有规范，输入的值越小，其分析的零件角度就越精确）。步骤3：分析得到的数据如下，绿色的面为直身面，需要设计者增加出模角度；塑料模具验证：1：先选择要分析的零件，然后选出模方向，此时也应该选Z轴；2：经过一段时间电脑的运算，其分析得到的结果如下：3：上图中，命令栏说明：型腔区域默认显示的为黄色；型芯区域默认显示的为蓝色；青色的面表示：系统分不清前后模，需要UG模具设计得自己定义；4、在所有的参数更改完成后，点确定，其得到的结果如下图所示，前后模面将以不同的颜色来区分。
