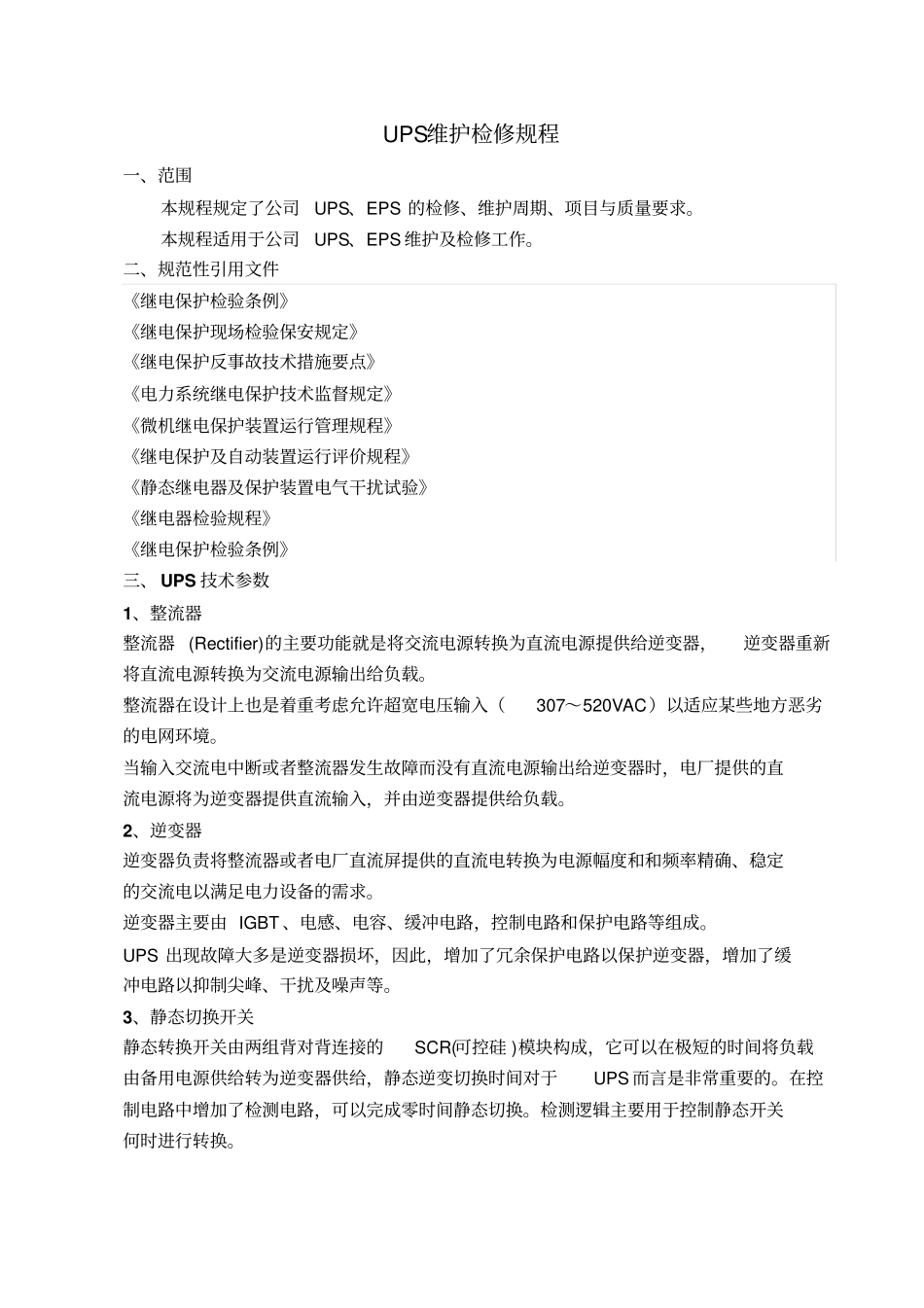

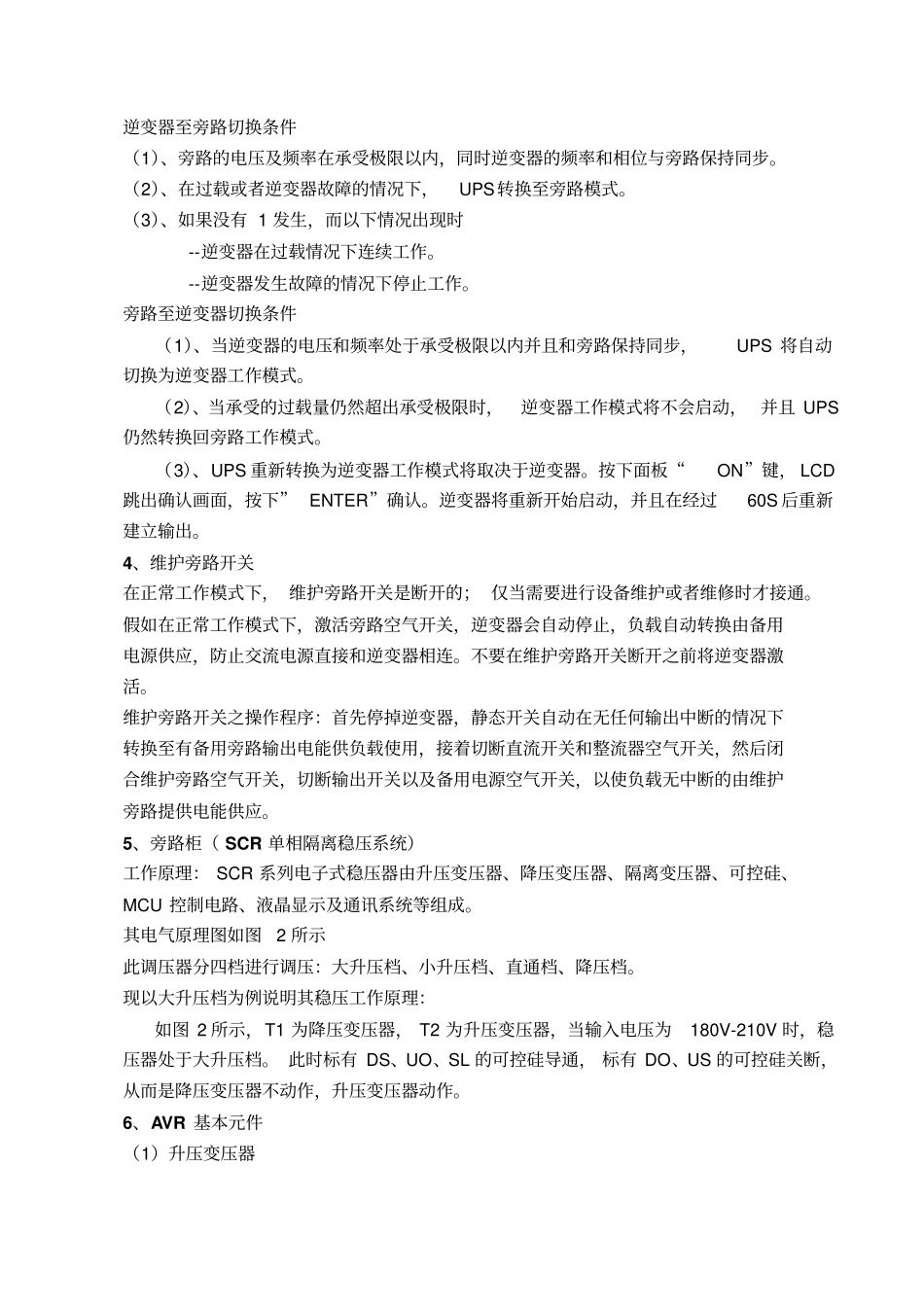

UPS维护检修规程一、范围本规程规定了公司UPS、EPS的检修、维护周期、项目与质量要求。本规程适用于公司UPS、EPS维护及检修工作。二、规范性引用文件《继电保护检验条例》《继电保护现场检验保安规定》《继电保护反事故技术措施要点》《电力系统继电保护技术监督规定》《微机继电保护装置运行管理规程》《继电保护及自动装置运行评价规程》《静态继电器及保护装置电气干扰试验》《继电器检验规程》《继电保护检验条例》三、UPS技术参数1、整流器整流器(Rectifier)的主要功能就是将交流电源转换为直流电源提供给逆变器，逆变器重新将直流电源转换为交流电源输出给负载。整流器在设计上也是着重考虑允许超宽电压输入（307～520VAC）以适应某些地方恶劣的电网环境。当输入交流电中断或者整流器发生故障而没有直流电源输出给逆变器时，电厂提供的直流电源将为逆变器提供直流输入，并由逆变器提供给负载。2、逆变器逆变器负责将整流器或者电厂直流屏提供的直流电转换为电源幅度和和频率精确、稳定的交流电以满足电力设备的需求。逆变器主要由IGBT、电感、电容、缓冲电路，控制电路和保护电路等组成。UPS出现故障大多是逆变器损坏，因此，增加了冗余保护电路以保护逆变器，增加了缓冲电路以抑制尖峰、干扰及噪声等。3、静态切换开关静态转换开关由两组背对背连接的SCR(可控硅)模块构成，它可以在极短的时间将负载由备用电源供给转为逆变器供给，静态逆变切换时间对于UPS而言是非常重要的。在控制电路中增加了检测电路，可以完成零时间静态切换。检测逻辑主要用于控制静态开关何时进行转换。逆变器至旁路切换条件（1）、旁路的电压及频率在承受极限以内，同时逆变器的频率和相位与旁路保持同步。（2）、在过载或者逆变器故障的情况下，UPS转换至旁路模式。（3）、如果没有1发生，而以下情况出现时--逆变器在过载情况下连续工作。--逆变器发生故障的情况下停止工作。旁路至逆变器切换条件（1）、当逆变器的电压和频率处于承受极限以内并且和旁路保持同步，UPS将自动切换为逆变器工作模式。（2）、当承受的过载量仍然超出承受极限时，逆变器工作模式将不会启动，并且UPS仍然转换回旁路工作模式。（3）、UPS重新转换为逆变器工作模式将取决于逆变器。按下面板“ON”键，LCD跳出确认画面，按下”ENTER”确认。逆变器将重新开始启动，并且在经过60S后重新建立输出。4、维护旁路开关在正常工作模式下，维护旁路开关是断开的；仅当需要进行设备维护或者维修时才接通。假如在正常工作模式下，激活旁路空气开关，逆变器会自动停止，负载自动转换由备用电源供应，防止交流电源直接和逆变器相连。不要在维护旁路开关断开之前将逆变器激活。维护旁路开关之操作程序：首先停掉逆变器，静态开关自动在无任何输出中断的情况下转换至有备用旁路输出电能供负载使用，接着切断直流开关和整流器空气开关，然后闭合维护旁路空气开关，切断输出开关以及备用电源空气开关，以使负载无中断的由维护旁路提供电能供应。5、旁路柜（SCR单相隔离稳压系统）工作原理：SCR系列电子式稳压器由升压变压器、降压变压器、隔离变压器、可控硅、MCU控制电路、液晶显示及通讯系统等组成。其电气原理图如图2所示此调压器分四档进行调压：大升压档、小升压档、直通档、降压档。现以大升压档为例说明其稳压工作原理：如图2所示，T1为降压变压器，T2为升压变压器，当输入电压为180V-210V时，稳压器处于大升压档。此时标有DS、UO、SL的可控硅导通，标有DO、US的可控硅关断，从而是降压变压器不动作，升压变压器动作。6、AVR基本元件（1）升压变压器作用于升压功能，当一次线圈上所加电压的大小和极性发生变化时，能使二次侧线圈产生幅值和极性可变的变压器。（2）降压变压器作用于降压功能，当一次线圈上所加电压的大小和极性发生变化时，能使二次侧线圈产生幅值和极性可变的变压器。SCR（3）可控硅，国际通用名称为Thyristor，中文也称晶闸管。它能在高电压、大电流条件下工作，具有耐压高、容量大、体积小、相应速度快等优点。（4）隔离变压器是用来把输入绕组在电气上彼此隔离的变压器，用以偶然同时触及带电体（或因绝缘损坏而可...
