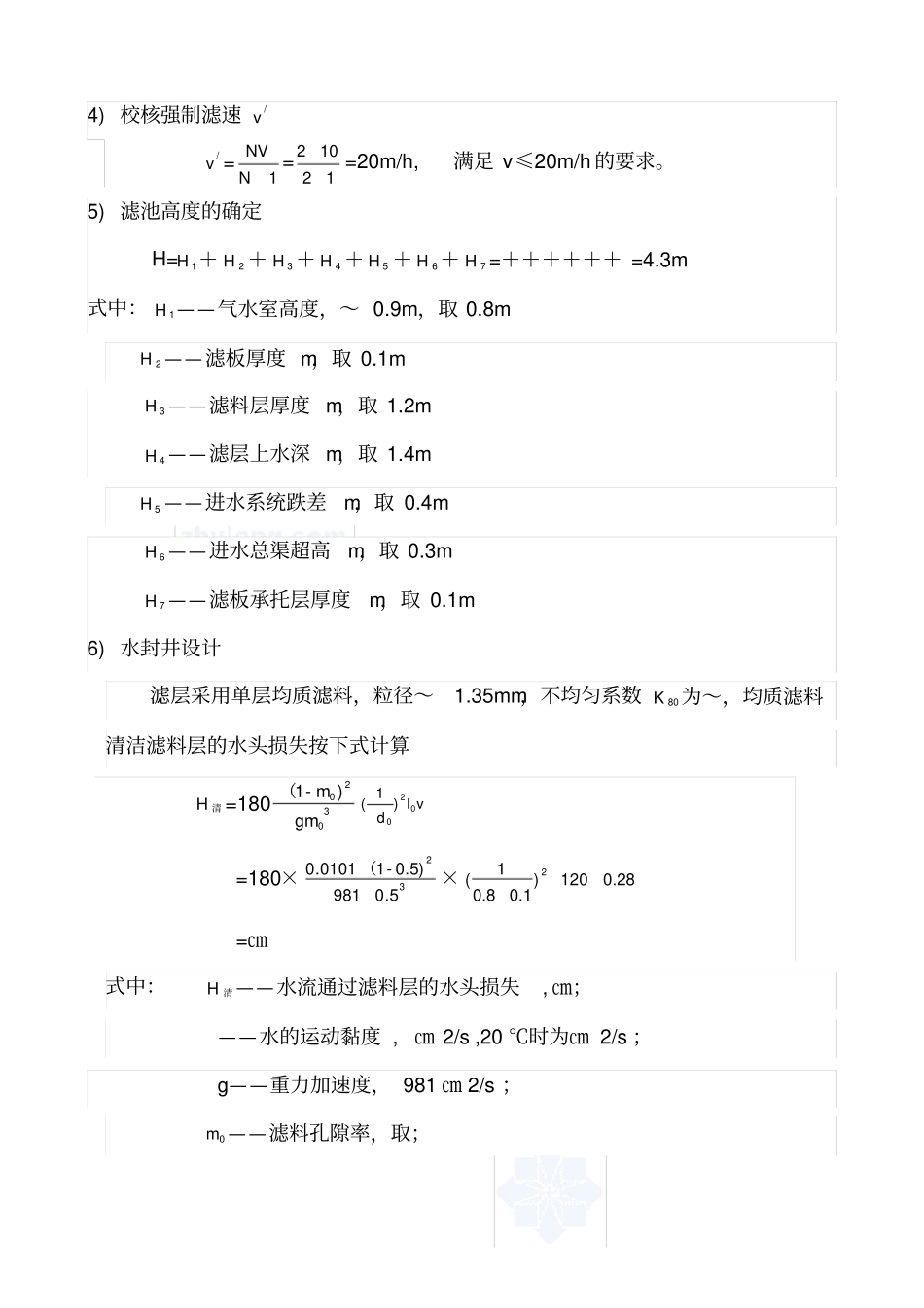

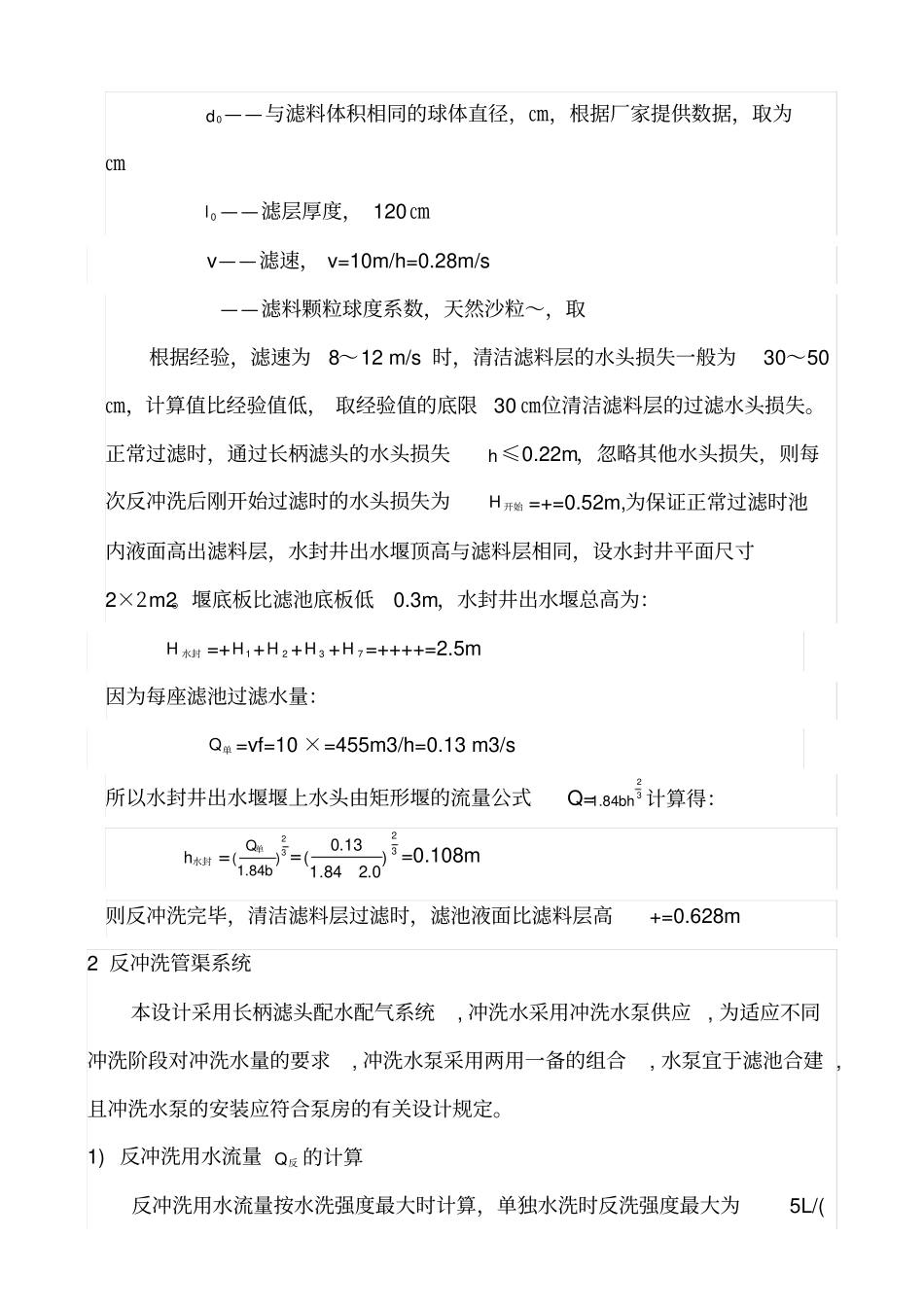

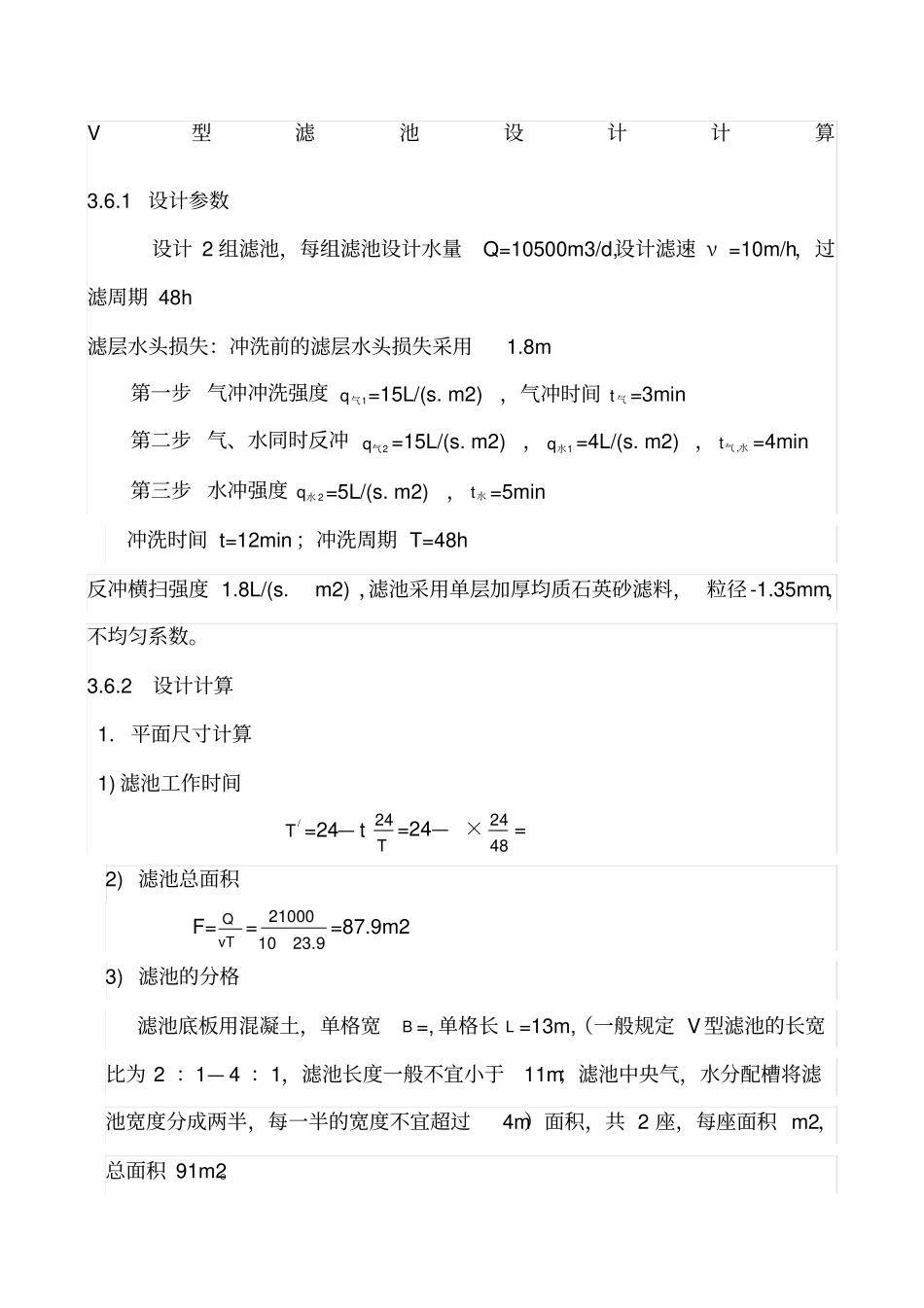

V型滤池设计计算3.6.1设计参数设计2组滤池，每组滤池设计水量Q=10500m3/d,设计滤速ν=10m/h，过滤周期48h滤层水头损失：冲洗前的滤层水头损失采用1.8m第一步气冲冲洗强度1气q=15L/(s.m2)，气冲时间气t=3min第二步气、水同时反冲2气q=15L/(s.m2)，1水q=4L/(s.m2)，水气,t=4min第三步水冲强度2水q=5L/(s.m2)，水t=5min冲洗时间t=12min；冲洗周期T=48h反冲横扫强度1.8L/(s.m2)，滤池采用单层加厚均质石英砂滤料，粒径-1.35mm，不均匀系数。3.6.2设计计算1.平面尺寸计算1)滤池工作时间/T=24—tT24=24—×4824=2)滤池总面积F=QvT=9.231021000=87.9m23)滤池的分格滤池底板用混凝土，单格宽B=,单格长L=13m,（一般规定V型滤池的长宽比为2：1—4：1，滤池长度一般不宜小于11m；滤池中央气，水分配槽将滤池宽度分成两半，每一半的宽度不宜超过4m）面积，共2座，每座面积m2，总面积91m2。4)校核强制滤速/v/v=1NNV=12102=20m/h,满足v≤20m/h的要求。5)滤池高度的确定H=1H＋2H＋3H＋4H＋5H＋6H＋7H=＋＋＋＋＋＋=4.3m式中：1H——气水室高度，～0.9m，取0.8m2H——滤板厚度m，取0.1m3H——滤料层厚度m，取1.2m4H——滤层上水深m，取1.4m5H——进水系统跌差m，取0.4m6H——进水总渠超高m，取0.3m7H——滤板承托层厚度m，取0.1m6)水封井设计滤层采用单层均质滤料，粒径～1.35mm，不均匀系数80K为～，均质滤料清洁滤料层的水头损失按下式计算清H=1803020)-1gmm（2001()lvd=180×325.0981)5.0-10101.0（×21()1200.280.80.1=㎝式中：清H——水流通过滤料层的水头损失,㎝；——水的运动黏度,㎝2/s,20℃时为㎝2/s；g——重力加速度，981㎝2/s；0m——滤料孔隙率，取；0d——与滤料体积相同的球体直径，㎝，根据厂家提供数据，取为㎝0l——滤层厚度，120㎝v——滤速，v=10m/h=0.28m/s——滤料颗粒球度系数，天然沙粒～，取根据经验，滤速为8～12m/s时，清洁滤料层的水头损失一般为30～50㎝，计算值比经验值低，取经验值的底限30㎝位清洁滤料层的过滤水头损失。正常过滤时，通过长柄滤头的水头损失h≤0.22m，忽略其他水头损失，则每次反冲洗后刚开始过滤时的水头损失为开始H=+=0.52m,为保证正常过滤时池内液面高出滤料层，水封井出水堰顶高与滤料层相同，设水封井平面尺寸2×2m2。堰底板比滤池底板低0.3m，水封井出水堰总高为：水封H=+1H+2H+3H+7H=++++=2.5m因为每座滤池过滤水量：单Q=vf=10×=455m3/h=0.13m3/s所以水封井出水堰堰上水头由矩形堰的流量公式Q=231.84bh计算得：水封h=23()1.84Qb单=32)0.284.113.0(=0.108m则反冲洗完毕，清洁滤料层过滤时，滤池液面比滤料层高+=0.628m2反冲洗管渠系统本设计采用长柄滤头配水配气系统,冲洗水采用冲洗水泵供应,为适应不同冲洗阶段对冲洗水量的要求,冲洗水泵采用两用一备的组合,水泵宜于滤池合建,且冲洗水泵的安装应符合泵房的有关设计规定。1)反冲洗用水流量反Q的计算反冲洗用水流量按水洗强度最大时计算，单独水洗时反洗强度最大为5L/(反水Q=水qf=5×=227.5L/s=0.23m3/s=819m3/hV型滤池反冲洗时，表面扫洗同时进行，其流量：表水Q=表水qf=×=0.082m3/s2)反冲洗配水系统的断面计算配水干管进口流速应为1.5m/s左右，配水干管的截面积水干A=反水Q/水干V==反冲洗配水干管采用钢管，DN500，流速s，反冲洗水由反冲洗配水干管输送至气水分配渠，由气水分配渠底两侧的布水方孔配水到滤池底部布水区，反冲洗水通过布水方孔的流速按反冲洗配水支管的流速取值，配水支管流速为～1.5m/s,取水支V=1.0m/s,则配水支管的截面积方孔A=反水Q/水支V==，此为配水方孔总面积，沿渠长方向两侧各均匀布置10个配水方孔，共计20个，孔中心间距1m，每个孔口面积：小A=20=0.0115m2每个孔口尺寸取×0.1m2。反冲洗水过孔流速v=2×10××=1.15m/s满足要求。3)反冲洗用气量计算反气Q采用鼓风机直接充气，采用两组,一用一备。反冲洗用气流量按气冲强度最大时的空气流量计算，这是气冲强度为15L/(反气Q=气qf=15×=682.5L/s=0.68m3/s4)配气系统的断面计算配气干管进口流速应为5m/s左右，则配气干管的截面积气干A=气干反气VQ=568.0=0.136m2反冲洗配气干管采用钢管，DN400,流速s，反冲洗用空气由...
