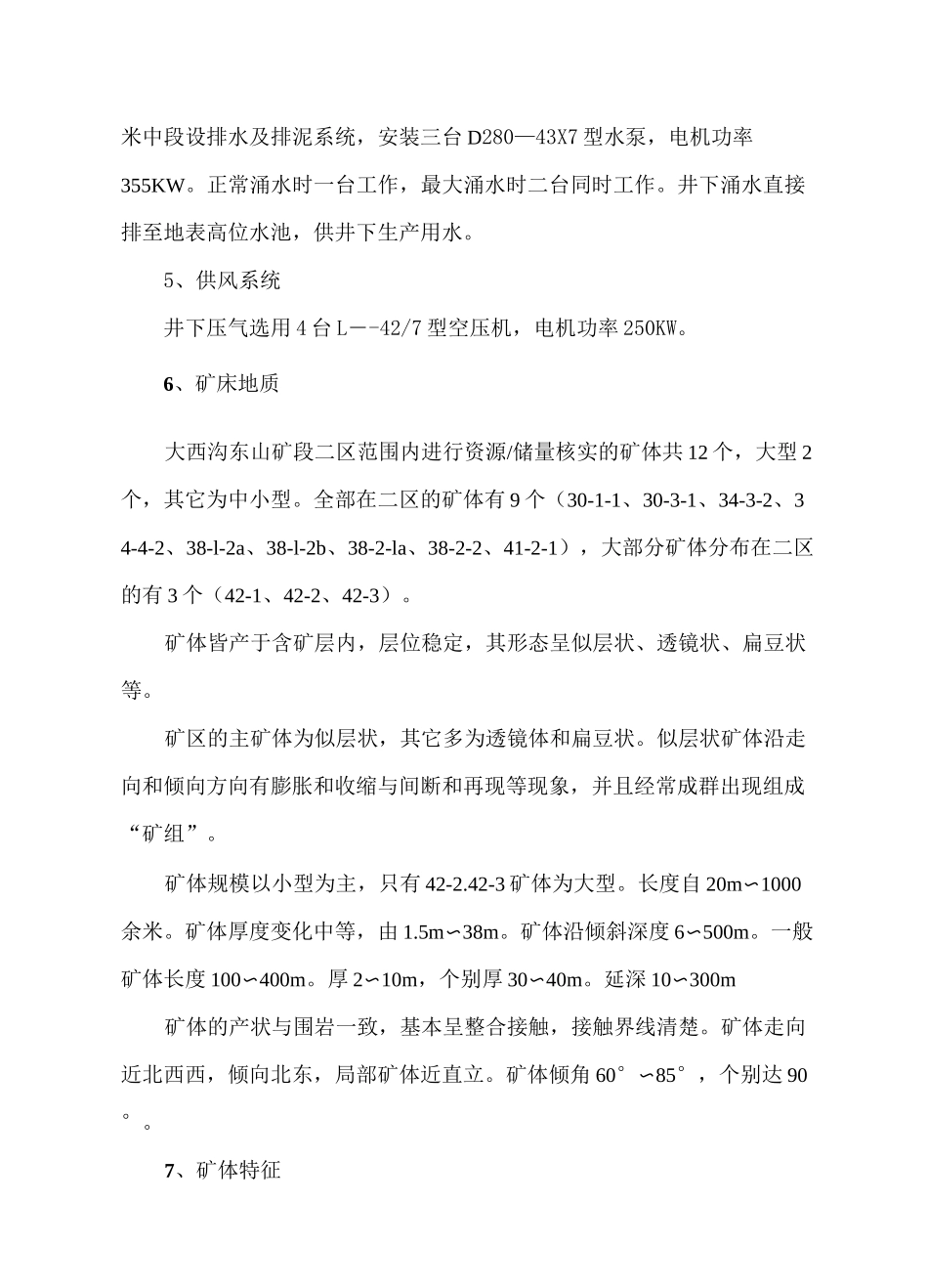

712^^至至红筆^位金厂沟松于2006与桦甸建设,011年底建成迷，历经几次覇产1133四方顶子F业公司签订带资建设米矿'常炭迥'J〔包万O宝沿江采矿施工组织设计一、概述：1、矿区概述桦甸矿业有限责任公司老牛沟铁矿区大西沟东山矿段二区位于吉林省桦甸市东约70公里处,矿区面积0.4696平方千米。矿区行政区五朋吉林省桦甸市桦树乡东南令号硅石矿交通位置图下玉出或阳500001000小处丹和平林，至2天新抚民新屯肃伯常畑常。朝阳垦140#⑥\/'新(年松小西2008年1251A五斤于东甸矿业有限责集团的全资子公司。置东匏：5吨旬是隶属于通石口橄瀬于⑵°⑵°1加2、开拓系统根据矿体赋存条件和地表地形条件，设计推荐主副竖井开拓。主竖井净直径3.5米，井口标高+440米，主竖井掘至170米中段，井底至90米标高。提升机型号为2JK—3.0/11.5E型，电机功率425KW,提升容器为3.2米3箕斗，主井提升能力60万吨/年。副竖井净直径4.0米，井口标高+450米，副竖井掘至170米中段，井底至155米标高。提升机型号为2JK—2.5/11.5E型，电机功率260KW，提升容器为一台3#双层罐笼。运矿石采用YFC1.2-6型曲轨侧卸式矿车，采用ZK7-6/250型架线式电机车;一台电机车可同时牵引10辆矿车。废石则采用YFC0.7-6型翻转式矿车，由电机车运至副井各中段井口，由副井提升至地表排弃或提升至采空区上部中段用作采空区处理，电机车型号相同，一台电机车可同时牵引14辆矿车。通风系统为双翼对角抽出式，副井进风，矿体两翼东、西风井回风。设计采用机械通风，东西风井风机型号均为KD40—6—NQ15型,电机功率37KW。3、设计采矿方法设计采用上向水平分层充填法开采；两步骤充填采矿法（一步分层充填回采矿柱、二步分段空场嗣后充填回采矿房）和浅孔留矿嗣后充填三种采矿方法。4、排水系统井下正常涌水量为2000米3/日，最大涌水量为10000米3/日，在+170米中段设排水及排泥系统，安装三台D280—43X7型水泵，电机功率355KW。正常涌水时一台工作，最大涌水时二台同时工作。井下涌水直接排至地表高位水池，供井下生产用水。5、供风系统井下压气选用4台L―-42/7型空压机，电机功率250KW。6、矿床地质大西沟东山矿段二区范围内进行资源/储量核实的矿体共12个，大型2个，其它为中小型。全部在二区的矿体有9个（30-1-1、30-3-1、34-3-2、34-4-2、38-l-2a、38-l-2b、38-2-la、38-2-2、41-2-1），大部分矿体分布在二区的有3个（42-1、42-2、42-3）。矿体皆产于含矿层内，层位稳定，其形态呈似层状、透镜状、扁豆状等。矿区的主矿体为似层状，其它多为透镜体和扁豆状。似层状矿体沿走向和倾向方向有膨胀和收缩与间断和再现等现象，并且经常成群出现组成“矿组”。矿体规模以小型为主，只有42-2.42-3矿体为大型。长度自20m〜1000余米。矿体厚度变化中等，由1.5m〜38m。矿体沿倾斜深度6〜500m。一般矿体长度100〜400m。厚2〜10m，个别厚30〜40m。延深10〜300m矿体的产状与围岩一致，基本呈整合接触，接触界线清楚。矿体走向近北西西，倾向北东，局部矿体近直立。矿体倾角60°〜85°，个别达90°。7、矿体特征矿体产于三道沟组上亚组各段，而大中型矿体集中于二段内。赋存在一段的有38、41、42号矿组。三段的有43号矿组。二区内共计12个工业矿体，多赋存在一段。矿体大多数出露地表，30、38号矿组的部分矿体为盲矿体。现将主要矿体地质特征描述如下：42〜1号矿体断续出露于109.5〜115.5线间。矿体赋存在三道沟组上亚组中部含铁层中。地表用110m间距的槽探工程控制矿体的延伸，深部钻探工程网度达200X100〜220m。矿体规模属中型，呈似层状。断续长度为1000多米。厚度一般在4m左右，最厚15.77m。平均深度约220m。矿体沿走向上不连续，于112线分成两个矿体。109〜111线之矿体规模较大，长度300m,厚度1〜6m,最厚15.77m。又分上下两部分，之间由达不到工业要求的矿体所连接。113〜115线之间矿体规模较小，沿倾向上不连续，长度500m，平均厚度2.5m左右。矿体走向293°，倾向北东，于108.5〜110线间地表倾向南西，至深部转向北东。倾角60°〜80°。矿石品位最高TFe39.55%,最低20.90%。平均品位TFe31.37%。矿石组分变化均匀，品位变化系数15.73%。42〜2号矿体该矿体是大...
