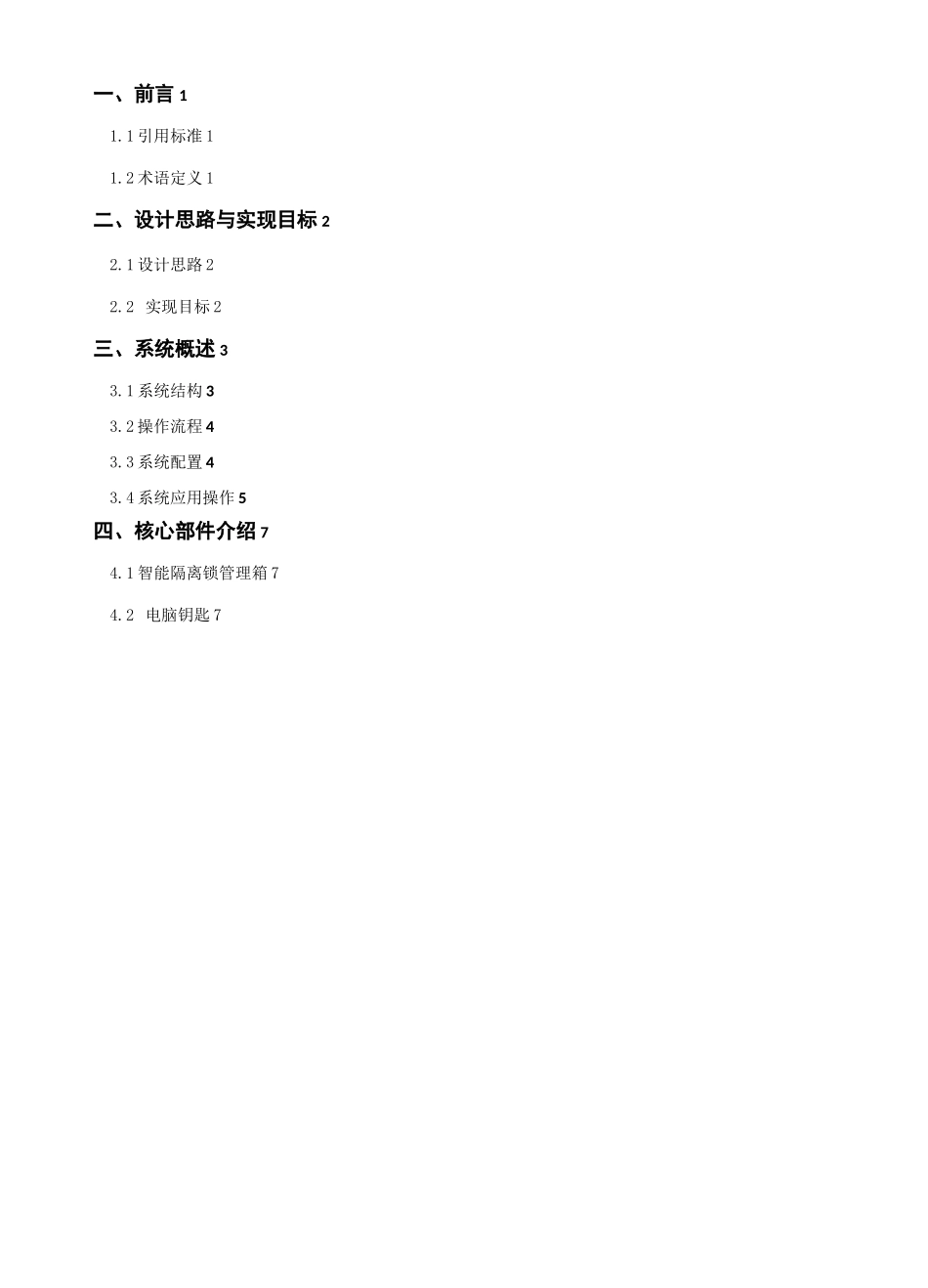

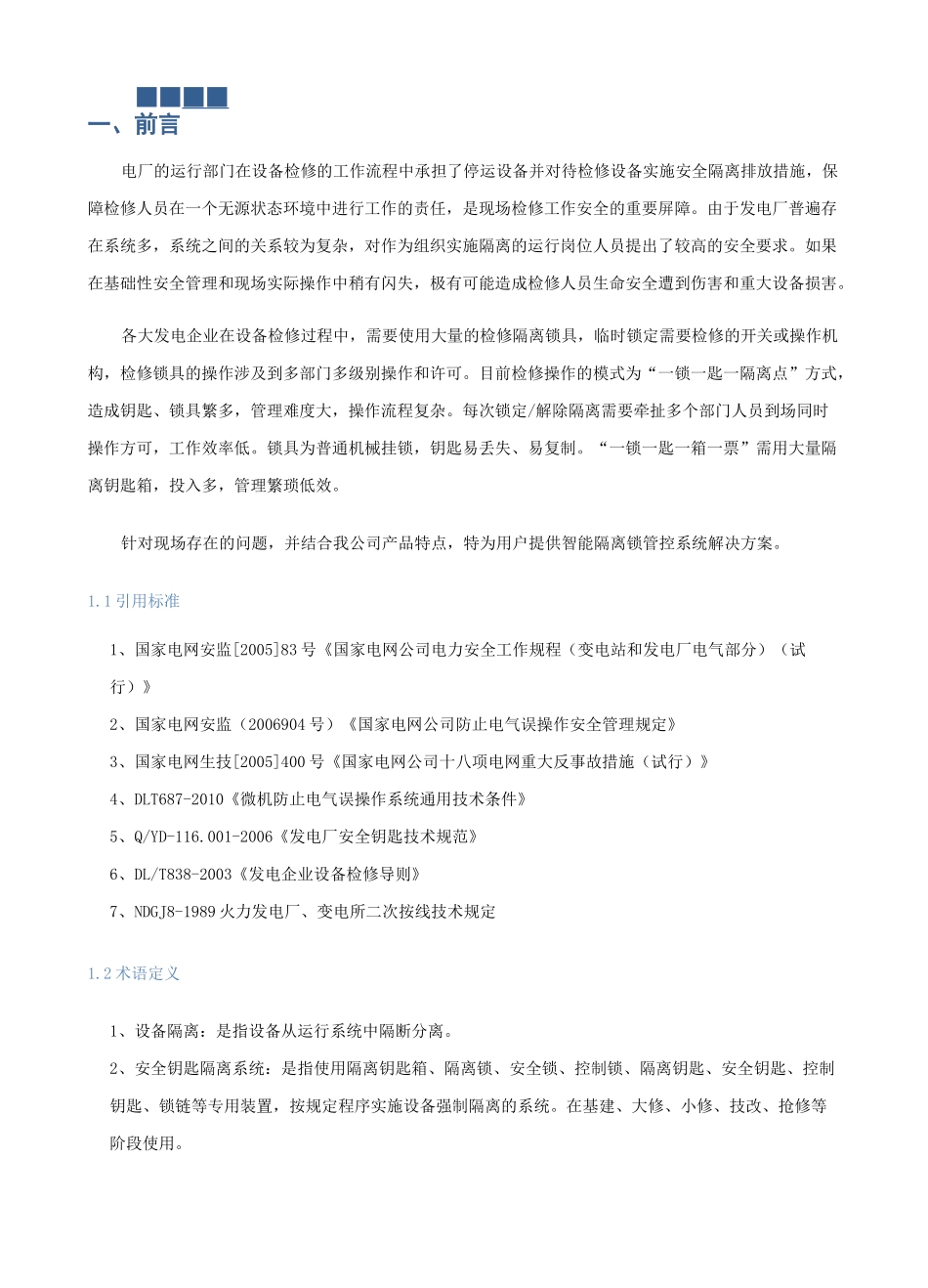

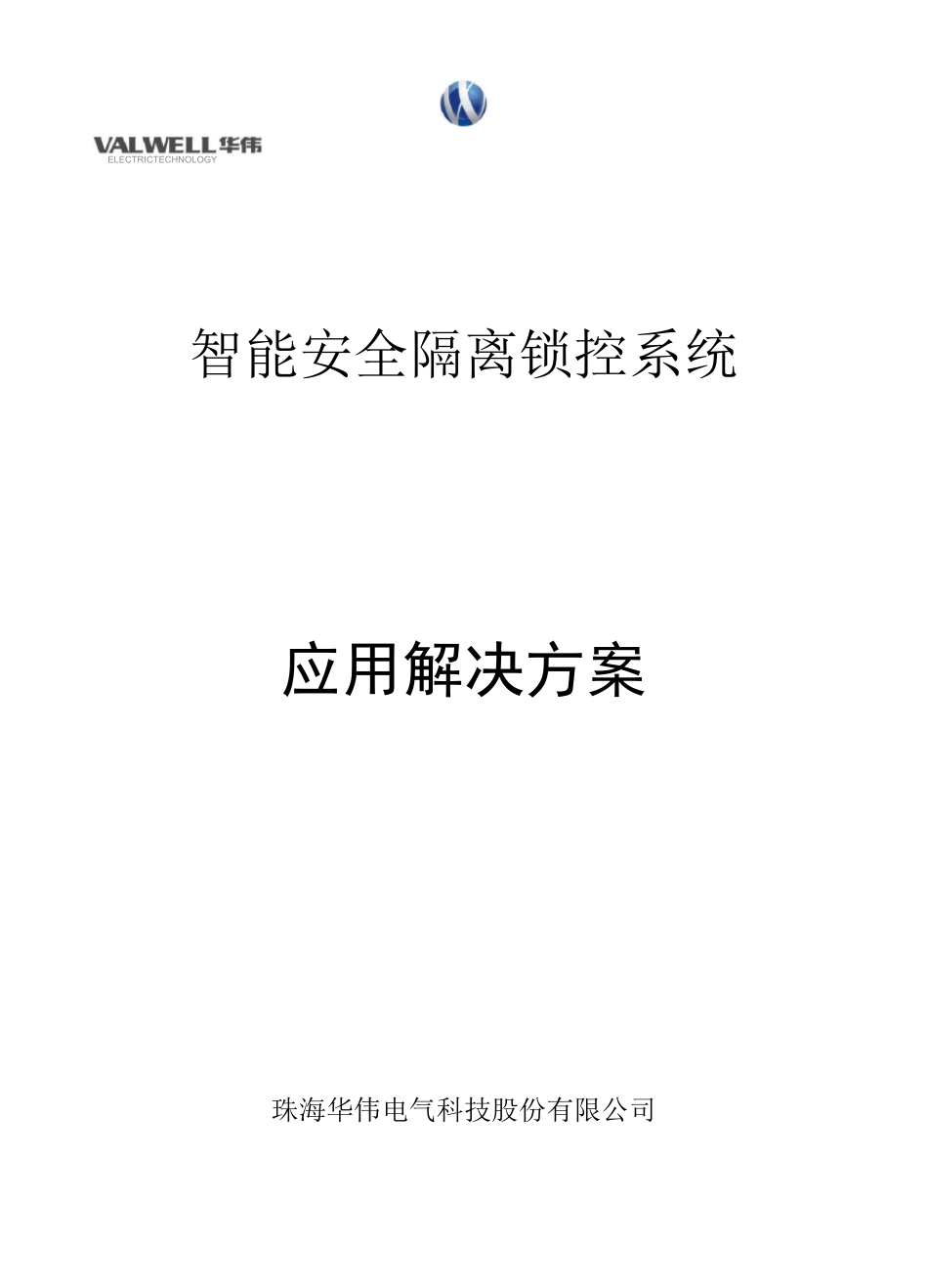

ELECTRICTECHNOLOGY智能安全隔离锁控系统应用解决方案珠海华伟电气科技股份有限公司一、前言11.1引用标准11.2术语定义1二、设计思路与实现目标22.1设计思路22.2实现目标2三、系统概述33.1系统结构33.2操作流程43.3系统配置43.4系统应用操作5四、核心部件介绍74.1智能隔离锁管理箱74.2电脑钥匙7■■■■一、前言电厂的运行部门在设备检修的工作流程中承担了停运设备并对待检修设备实施安全隔离排放措施，保障检修人员在一个无源状态环境中进行工作的责任，是现场检修工作安全的重要屏障。由于发电厂普遍存在系统多，系统之间的关系较为复杂，对作为组织实施隔离的运行岗位人员提出了较高的安全要求。如果在基础性安全管理和现场实际操作中稍有闪失，极有可能造成检修人员生命安全遭到伤害和重大设备损害。各大发电企业在设备检修过程中，需要使用大量的检修隔离锁具，临时锁定需要检修的开关或操作机构，检修锁具的操作涉及到多部门多级别操作和许可。目前检修操作的模式为“一锁一匙一隔离点”方式，造成钥匙、锁具繁多，管理难度大，操作流程复杂。每次锁定/解除隔离需要牵扯多个部门人员到场同时操作方可，工作效率低。锁具为普通机械挂锁，钥匙易丢失、易复制。“一锁一匙一箱一票”需用大量隔离钥匙箱，投入多，管理繁琐低效。针对现场存在的问题，并结合我公司产品特点，特为用户提供智能隔离锁管控系统解决方案。1.1引用标准1、国家电网安监[2005]83号《国家电网公司电力安全工作规程（变电站和发电厂电气部分）（试行）》2、国家电网安监（2006904号）《国家电网公司防止电气误操作安全管理规定》3、国家电网生技[2005]400号《国家电网公司十八项电网重大反事故措施（试行）》4、DLT687-2010《微机防止电气误操作系统通用技术条件》5、Q/YD-116.001-2006《发电厂安全钥匙技术规范》6、DL/T838-2003《发电企业设备检修导则》7、NDGJ8-1989火力发电厂、变电所二次按线技术规定1.2术语定义1、设备隔离：是指设备从运行系统中隔断分离。2、安全钥匙隔离系统：是指使用隔离钥匙箱、隔离锁、安全锁、控制锁、隔离钥匙、安全钥匙、控制钥匙、锁链等专用装置，按规定程序实施设备强制隔离的系统。在基建、大修、小修、技改、抢修等阶段使用。3、隔离钥匙箱：依据工作票，用安全锁、控制锁等锁定保管隔离钥匙的箱柜。配置为：“一箱一票”。4、隔离锁与隔离钥匙：是指将隔离设备锁定在某一固定状态的专用挂锁。隔离锁一把锁只对应一把钥匙。隔离锁可按自然序号统一编号，可用钢字码打在隔离锁和对应的钥匙上，配置模式为“一锁一匙一隔离点”；检修时锁定设备的状态，安装在设备控制回路的电源开关或操作手柄上。5、安全锁与安全钥匙：是指锁定隔离钥匙箱小门的专用挂锁，一把安全锁对应一把钥匙，仅使用在工作票室内的隔离钥匙箱上。安全锁可按自然序号统一编号，可用钢字码打在锁体和对应的钥匙上。配置模式为“一锁一匙一箱一票”（注：箱为隔离钥匙箱，票：工作票）；检修时工作负责人在上好隔离锁后锁定隔离钥匙。6、控制锁与控制钥匙：是指隔离钥匙箱上锁后，由工作许可人在隔离钥匙箱上加挂的一把专用挂锁。控制锁是通用锁，对隔离钥匙箱的开启起监督控制作用。控制钥匙是通用钥匙，一把控制钥匙可以打开工作票室内的全部控制锁，由工作许可人负责保管，配置模式为“一匙多锁”。7、隔离点：在设备进入检修维护前，需要设备隔离，在适当地方为指示加隔离锁的明显隔离点。二、设计思路与实现2.1设计思路系统的设计遵循以下设计思路及指导思想：1、坚持高起点,勇于创新,保证系统的先进性和在国内同行业中的领先地位。2、贯彻“实用、可靠、先进、高效、经济”的原则,以应用为导向,推进管理,按最优化的方案进行设计施工。3、从实际情况出发,以需求为依据,总体规划,确保系统的高度集成、总体优化、安全可靠。4、系统充分考虑功能扩容性和技术升级性,适应当代信息技术高速发展的要求,以求得最佳效果。2.2实现目标1、对现有安全钥匙隔离箱及其隔离闭锁的特殊设备引入智能隔离锁管理箱管理方法，优化隔离锁上锁/拆锁流程，在节省维护成本的同时提高了工作效率。2、规范锁具管理，将过...
