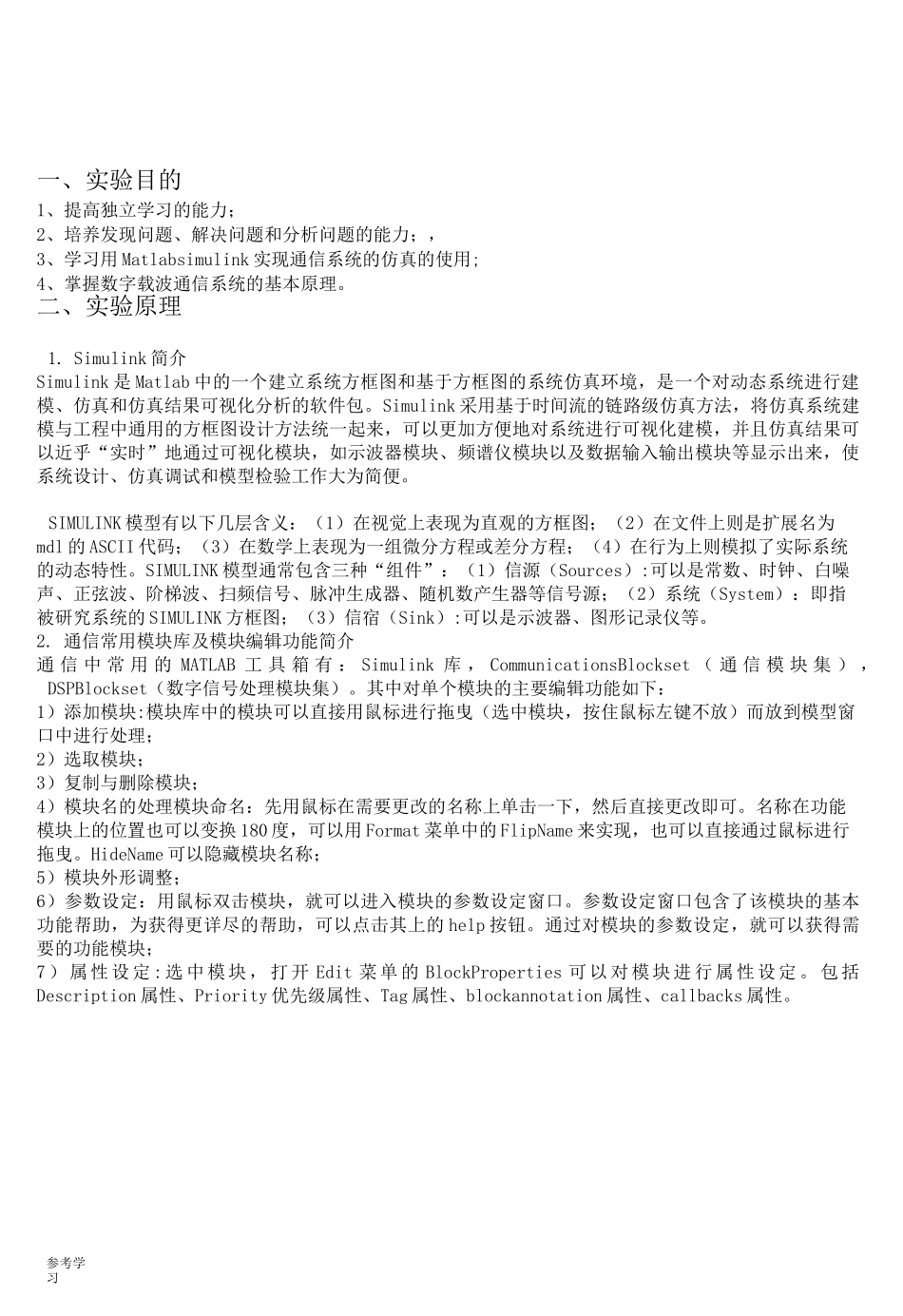

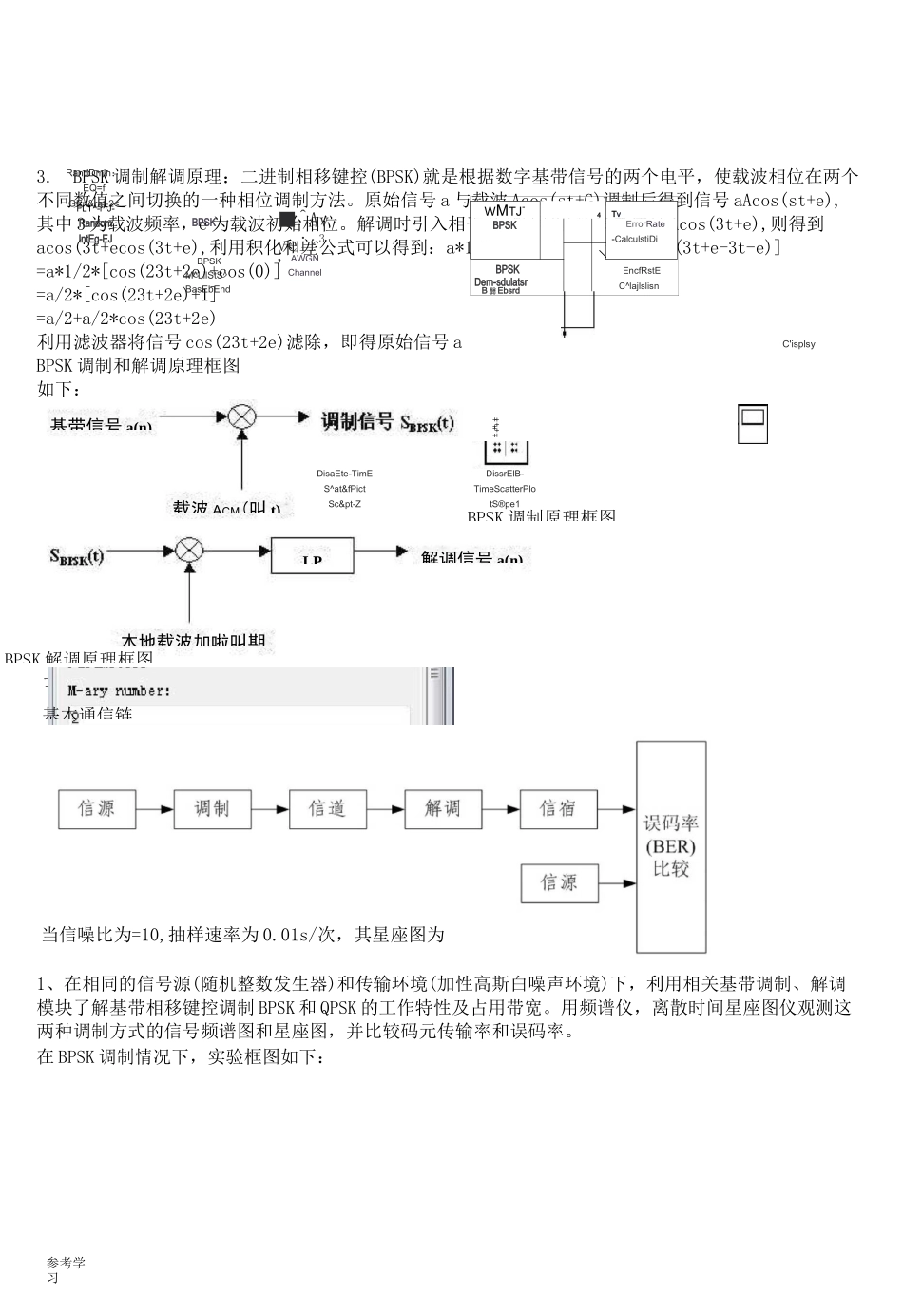

参考学习实验三通信系统的Simulink仿真参考学习一、实验目的1、提高独立学习的能力；2、培养发现问题、解决问题和分析问题的能力；，3、学习用Matlabsimulink实现通信系统的仿真的使用;4、掌握数字载波通信系统的基本原理。二、实验原理1.Simulink简介Simulink是Matlab中的一个建立系统方框图和基于方框图的系统仿真环境，是一个对动态系统进行建模、仿真和仿真结果可视化分析的软件包。Simulink采用基于时间流的链路级仿真方法，将仿真系统建模与工程中通用的方框图设计方法统一起来，可以更加方便地对系统进行可视化建模，并且仿真结果可以近乎“实时”地通过可视化模块，如示波器模块、频谱仪模块以及数据输入输出模块等显示出来，使系统设计、仿真调试和模型检验工作大为简便。SIMULINK模型有以下几层含义：（1）在视觉上表现为直观的方框图；（2）在文件上则是扩展名为mdl的ASCII代码；（3）在数学上表现为一组微分方程或差分方程；（4）在行为上则模拟了实际系统的动态特性。SIMULINK模型通常包含三种“组件”：（1）信源（Sources）:可以是常数、时钟、白噪声、正弦波、阶梯波、扫频信号、脉冲生成器、随机数产生器等信号源；（2）系统（System）：即指被研究系统的SIMULINK方框图；（3）信宿（Sink）:可以是示波器、图形记录仪等。2.通信常用模块库及模块编辑功能简介通信中常用的MATLAB工具箱有：Simulink库，CommunicationsBlockset（通信模块集），DSPBlockset（数字信号处理模块集）。其中对单个模块的主要编辑功能如下：1）添加模块:模块库中的模块可以直接用鼠标进行拖曳（选中模块，按住鼠标左键不放）而放到模型窗口中进行处理；2）选取模块；3）复制与删除模块；4）模块名的处理模块命名：先用鼠标在需要更改的名称上单击一下，然后直接更改即可。名称在功能模块上的位置也可以变换180度，可以用Format菜单中的FlipName来实现，也可以直接通过鼠标进行拖曳。HideName可以隐藏模块名称；5）模块外形调整；6）参数设定：用鼠标双击模块，就可以进入模块的参数设定窗口。参数设定窗口包含了该模块的基本功能帮助，为获得更详尽的帮助，可以点击其上的help按钮。通过对模块的参数设定，就可以获得需要的功能模块；7）属性设定:选中模块，打开Edit菜单的BlockProperties可以对模块进行属性设定。包括Description属性、Priority优先级属性、Tag属性、blockannotation属性、callbacks属性。三、实验内参考学习3.BPSK调制解调原理：二进制相移键控(BPSK)就是根据数字基带信号的两个电平，使载波相位在两个不同数值之间切换的一种相位调制方法。原始信号a与载波Acos(st+G)调制后得到信号aAcos(st+e),其中3为载波频率，e为载波初始相位。解调时引入相干(同频同相)的参考信号Acos(3t+e),则得到acos(3t+ecos(3t+e),利用积化和差公式可以得到：a*1/2*[cos(3t+e+3t+e)+cos(3t+e-3t-e)]=a*1/2*[cos(23t+2e)+cos(0)]=a/2*[cos(23t+2e)+1]=a/2+a/2*cos(23t+2e)利用滤波器将信号cos(23t+2e)滤除，即得原始信号aBPSK调制和解调原理框图如下：1、在相同的信号源(随机整数发生器)和传输环境(加性高斯白噪声环境)下，利用相关基带调制、解调模块了解基带相移键控调制BPSK和QPSK的工作特性及占用带宽。用频谱仪，离散时间星座图仪观测这两种调制方式的信号频谱图和星座图，并比较码元传输率和误码率。在BPSK调制情况下，实验框图如下：基带信号a(n)载波ACM(叫t)BPSK调制原理框图LP本地载波加啦叫期解调信号a(n)BPSK解调原理框图基本通信链RandDmln：EQ=fGEn&rat-2BPSKEncfRstEDem-sdulatsrC^lajlslisnB翳EbsrdDissrElB-TimeScatterPlotS®pe1++++++++DisaEte-TimES^at&fPictSc&pt-Z当信噪比为=10,抽样速率为0.01s/次，其星座图为C'isplsy参考学习输出波形和输入波形对比sa-R■_>11T11,JII1HH.E111j跖24GaioTimeoffset:0回Scope2Display参考学习用QPSK调制时DisaEte-Time：Scat&rPIEScsp&1DiscrE-tG-Tim&ScatterFieri&DDpE2妇SourceBlockParameters:RandomIntegerGe,..Randa皿...
