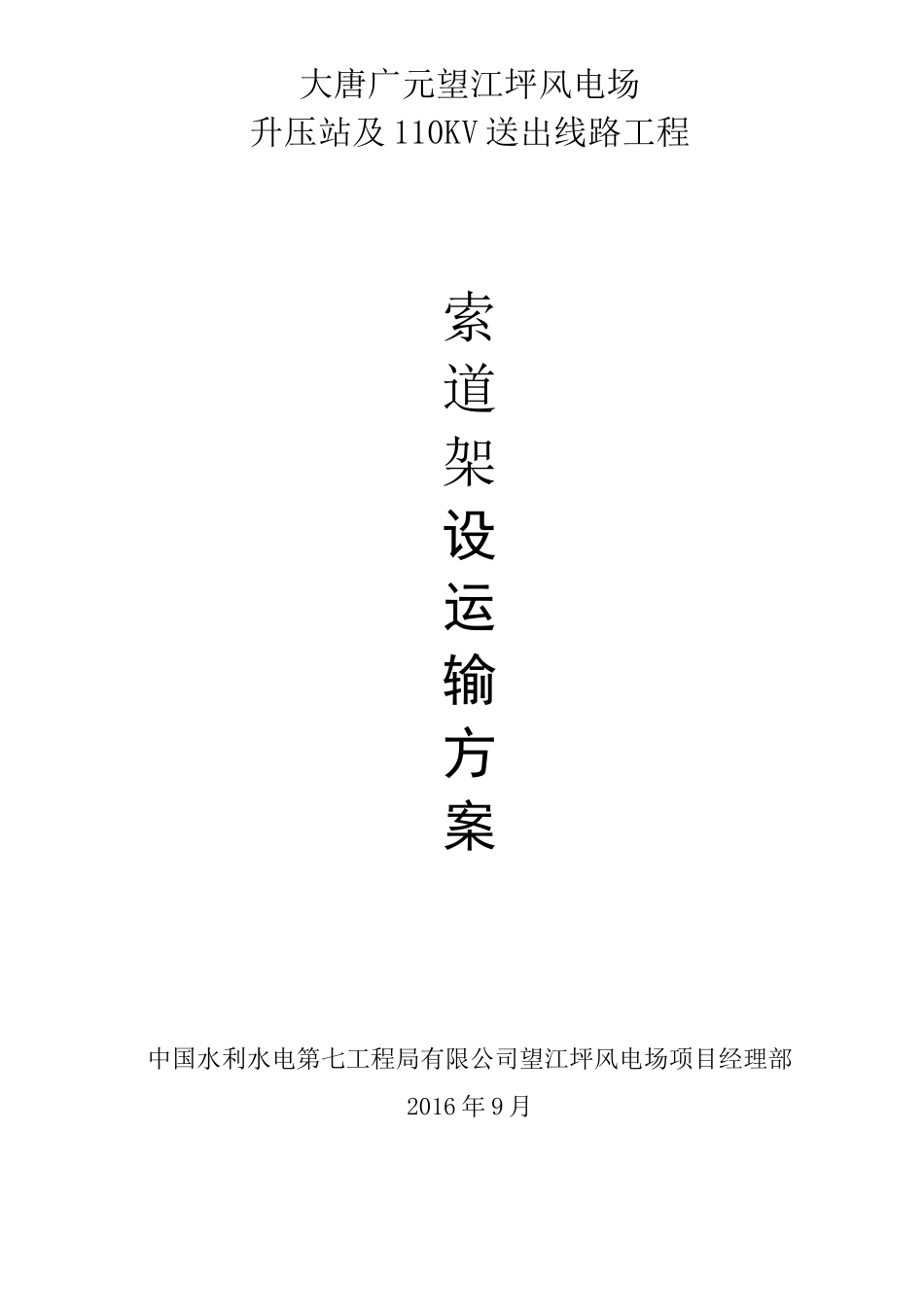

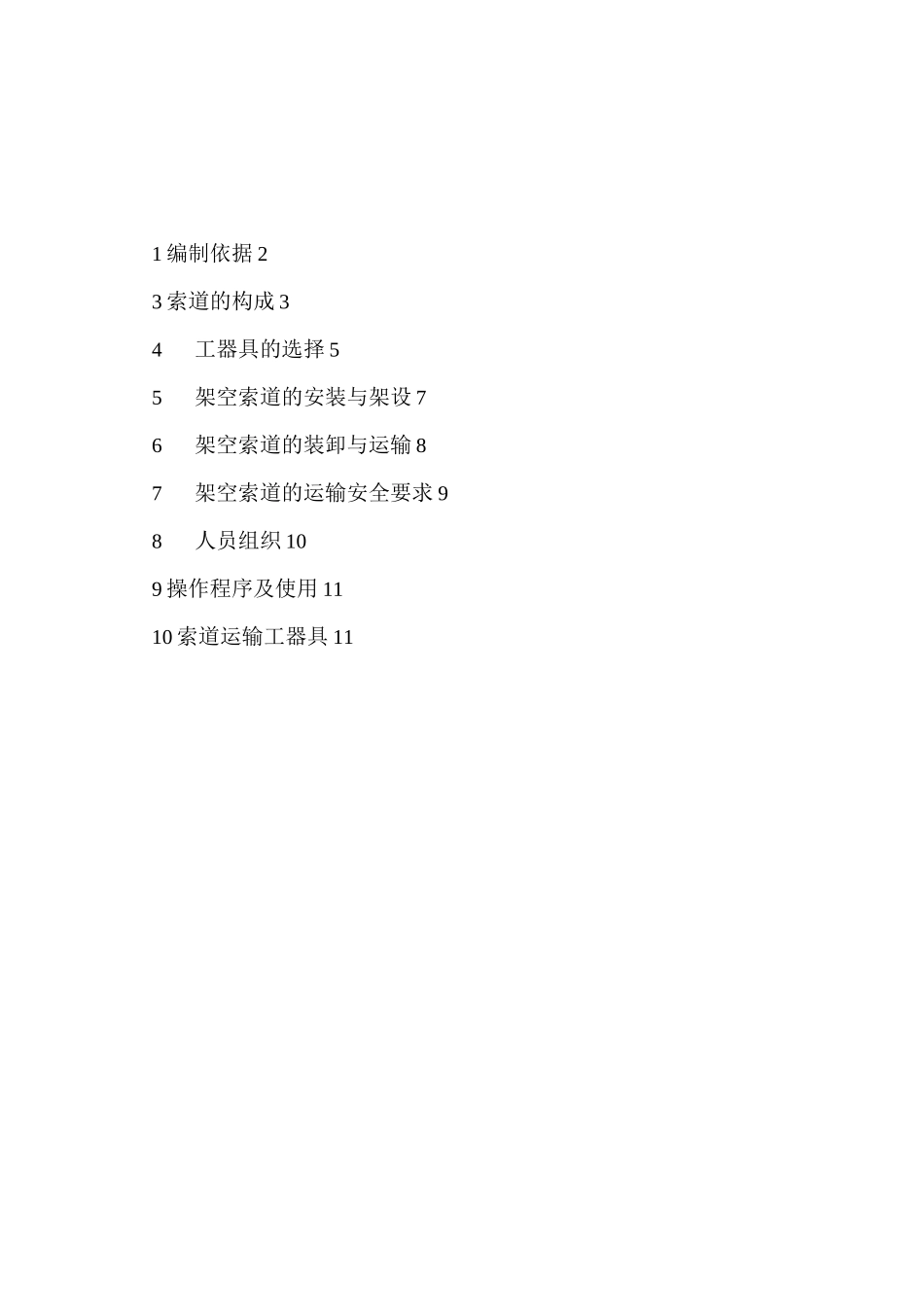

大唐广元望江坪风电场升压站及110KV送出线路工程索道架设运输方案中国水利水电第七工程局有限公司望江坪风电场项目经理部2016年9月目录索道架设运输方案编制：审核：批准：2016年9月1编制依据23索道的构成34工器具的选择55架空索道的安装与架设76架空索道的装卸与运输87架空索道的运输安全要求98人员组织109操作程序及使用1110索道运输工器具111编制依据1.1、《电力建设安全工作规程》第二部分：架空电力线路（DL5009.2-2004）1.2、《电业安全工作规程》（电力线路部分）（DL409-1991）1.3、《架空索道工程技术规范》CB50127—20071.4、《建设工程安全生产管理条例》国务院令第393号2工程概况建设单位：风电开发有限公司设计单位：承包单位：全线路铁塔45基，其中耐张21基（含7基双回耐张塔）直线24基（含一基双回直线塔），双回单边挂线长度为2.06km，单回线长16.27km，本线路导线采用JL/G1A-150/25钢芯铝绞线，地线两根根采用OPGW-90（双回段）光缆，OPGW-70（单回段）。本工程地势起伏较大，地质主要以坚石为主。沿线5%丘陵，75%山地，20%高山。线路走向由110KV升压站出线构架出线后，向南依次经过三颗村、陈家湾、马桑湾、梅家湾和架子梁，于二岩子处左转，线路经过山圆村8组、罗家岩、青岭村后，于安家湾东侧、龙洞碥大桥的西侧跨越南河。线路平行于广巴广陕连接线走线穿过光荣村后右转，跨过高速后向南进入大石镇青岩村二组的220KV变电站。3索道的构成3.1、承载索：是运输物件的轨道，并是承受其荷载的绳索，选用70mm钢绞线两根。3.2、牵引绳：牵引运输物件的绳索，选用60mm钢丝绳两根。3.3、支持构架：支持承载索和牵引索的构架，由于本工程运输重量小选用直径300mm的圆木搭建，搭建时脚架埋深800mm,回填石块和细土，承重架四方均打拉线一根，拉线采用60钢绳。（根据现场情况可有效利用当地树木作为构架和地锚）3.4、行走滑车和吊篮：悬挂运输物件并在承载索上行走的特制滑车；吊篮为悬挂在行走滑车上用于装载物件。3.5、固定滑车：支承牵引绳索或将承载绳索固定在支架上；牵引绳索走向滑车。3.6、索道机：索道牵引机和动力柴油机组成。牵引式架空索道示意图（3－1－1）31－承载索、2－牵引索、3－支持架、4－行走滑车、5－固定滑车6－牵引绞磨、7－吊篮或物件4工器具的选择4.1、承索的选择4.1.1、承索的选择原则：架空索道承载索的张力与弧垂是根据承载索的均匀自重，、集中荷重（运载的物件）的重力、位置等因素而定。当集中荷重位于档距中点时，承载索的张力和弧垂均为最大。故承载索须按此条件进行计算。承载索的选择原则一般为：1）承载索在最大张力情况下，其强度安全系数不小于2.5；2）承载索在运输过程中，须保持其对地障碍物有一定的安全距离；3）承载索在重载情况下，档距中点的最大弧垂应不小于档距的7％；但为了避免因承载索弧垂过大而增加牵引力，故档距中点的最大弧垂又须不大于档距的10％。4.1.2、承载索的最大张力1）无集中荷重作用时（如图4－1－1）T二H/cosB=L3/8fcos2B0二tg-ih/lT_承载索的平均张力，N；H—承载索的水平张力，N；®—承载索单位长度的重量，图4—1—l—承载索支持点间的档距，m；f—档距中点承载索的弧垂。m；T=H/cos0=l2/8fcos2“3/COS0+2Q〃)图4－1－2）有集中荷重作用时（如图4－1－2）T—当荷载作用于档距中点时，承载索的平均张力，N；H—当荷载作用于档距中点时，承载索的水平张力，N；f—当荷载作用于档距中点时，档距中点承载索的弧垂。m；Q—集中荷重的重力（包括附件及索具重力），N。设：最大运载重量Q=15000N，f=39m，0=21。，l=560m,3）承载索选择计算根据承载索的选择原则，选定当集中荷重作用于档距中点时档距中点承载索的容许最小弧垂f=39m。T=2Q/(8fcos0/1—KK1/cos0)=30000/(8*39*cos21o/560-7.9X10-5*2.5*560/cos21。)=30000/(0.52-0.1185)=74719(N)选用①18.5（6X19），公称抗拉强度为1850MPa的普通钢丝绳做为起吊绳，①18.5钢丝绳婆断拉力为23800NT23800X0.85=20230N>T=74719X2.5=18680Nb4）架空索道承载索支柱的计算和选择（1）作用于独根支柱的总压力NSUM=G/2+Q+Htga+2N=1^/cos0/2+Q+Htg-ih/l+2NG=l®/cos0=104....
