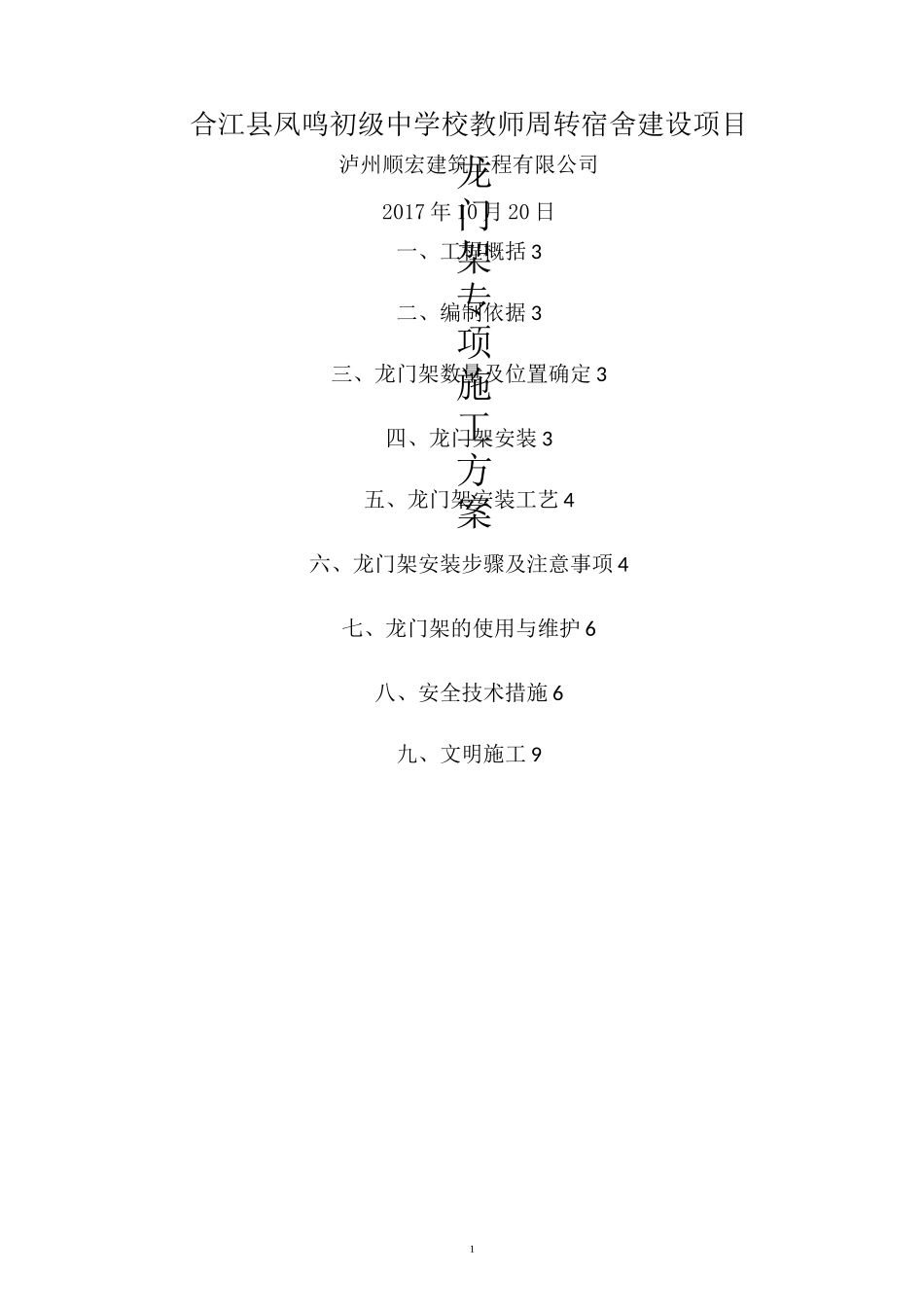

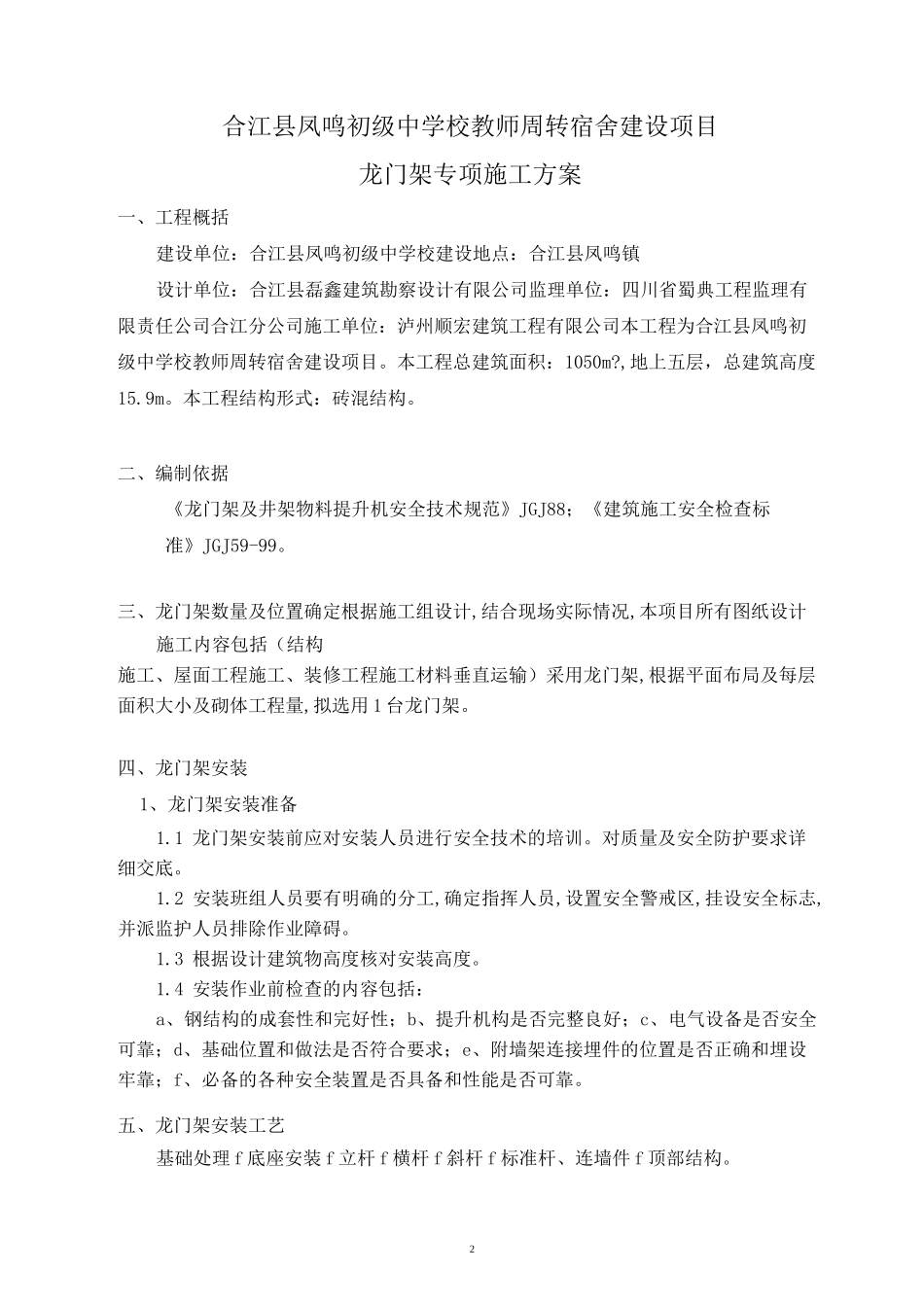

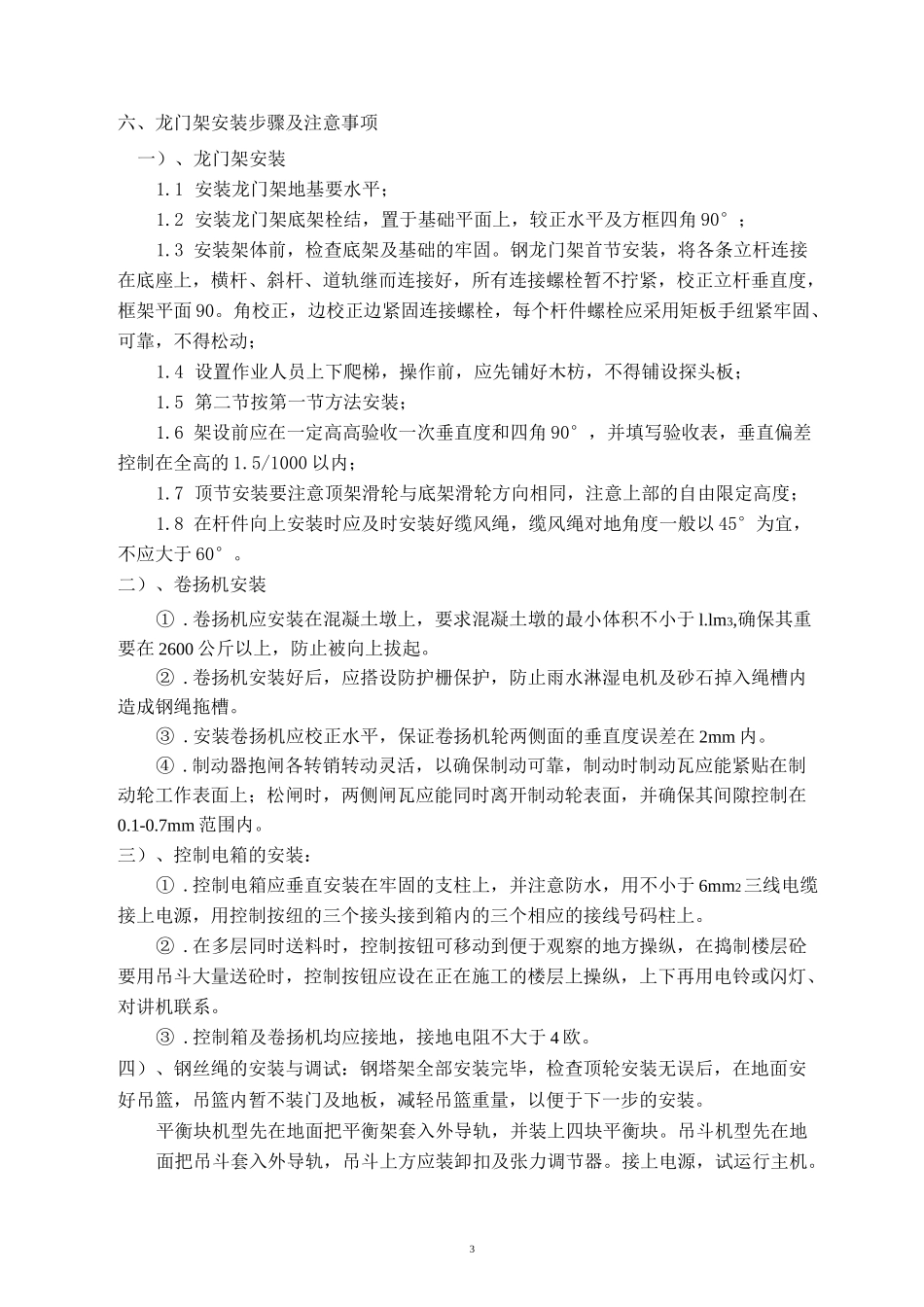

1龙门架专项施工方案合江县凤鸣初级中学校教师周转宿舍建设项目泸州顺宏建筑工程有限公司2017年10月20日一、工程概括3二、编制依据3三、龙门架数量及位置确定3四、龙门架安装3五、龙门架安装工艺4六、龙门架安装步骤及注意事项4七、龙门架的使用与维护6八、安全技术措施6九、文明施工92合江县凤鸣初级中学校教师周转宿舍建设项目龙门架专项施工方案一、工程概括建设单位：合江县凤鸣初级中学校建设地点：合江县凤鸣镇设计单位：合江县磊鑫建筑勘察设计有限公司监理单位：四川省蜀典工程监理有限责任公司合江分公司施工单位：泸州顺宏建筑工程有限公司本工程为合江县凤鸣初级中学校教师周转宿舍建设项目。本工程总建筑面积：1050m?,地上五层，总建筑高度15.9m。本工程结构形式：砖混结构。二、编制依据《龙门架及井架物料提升机安全技术规范》JGJ88；《建筑施工安全检查标准》JGJ59-99。三、龙门架数量及位置确定根据施工组设计,结合现场实际情况,本项目所有图纸设计施工内容包括（结构施工、屋面工程施工、装修工程施工材料垂直运输）采用龙门架,根据平面布局及每层面积大小及砌体工程量,拟选用1台龙门架。四、龙门架安装1、龙门架安装准备1.1龙门架安装前应对安装人员进行安全技术的培训。对质量及安全防护要求详细交底。1.2安装班组人员要有明确的分工,确定指挥人员,设置安全警戒区,挂设安全标志,并派监护人员排除作业障碍。1.3根据设计建筑物高度核对安装高度。1.4安装作业前检查的内容包括：a、钢结构的成套性和完好性；b、提升机构是否完整良好；c、电气设备是否安全可靠；d、基础位置和做法是否符合要求；e、附墙架连接埋件的位置是否正确和埋设牢靠；f、必备的各种安全装置是否具备和性能是否可靠。五、龙门架安装工艺基础处理f底座安装f立杆f横杆f斜杆f标准杆、连墙件f顶部结构。3六、龙门架安装步骤及注意事项一）、龙门架安装1.1安装龙门架地基要水平；1.2安装龙门架底架栓结，置于基础平面上，较正水平及方框四角90°；1.3安装架体前，检查底架及基础的牢固。钢龙门架首节安装，将各条立杆连接在底座上，横杆、斜杆、道轨继而连接好，所有连接螺栓暂不拧紧，校正立杆垂直度，框架平面90。角校正，边校正边紧固连接螺栓，每个杆件螺栓应采用矩板手纽紧牢固、可靠，不得松动；1.4设置作业人员上下爬梯，操作前，应先铺好木枋，不得铺设探头板；1.5第二节按第一节方法安装；1.6架设前应在一定高高验收一次垂直度和四角90°，并填写验收表，垂直偏差控制在全高的1.5/1000以内；1.7顶节安装要注意顶架滑轮与底架滑轮方向相同，注意上部的自由限定高度；1.8在杆件向上安装时应及时安装好缆风绳，缆风绳对地角度一般以45°为宜，不应大于60°。二）、卷扬机安装①.卷扬机应安装在混凝土墩上，要求混凝土墩的最小体积不小于l.lm3,确保其重要在2600公斤以上，防止被向上拔起。②.卷扬机安装好后，应搭设防护栅保护，防止雨水淋湿电机及砂石掉入绳槽内造成钢绳拖槽。③.安装卷扬机应校正水平，保证卷扬机轮两侧面的垂直度误差在2mm内。④.制动器抱闸各转销转动灵活，以确保制动可靠，制动时制动瓦应能紧贴在制动轮工作表面上；松闸时，两侧闸瓦应能同时离开制动轮表面，并确保其间隙控制在0.1-0.7mm范围内。三）、控制电箱的安装：①.控制电箱应垂直安装在牢固的支柱上，并注意防水，用不小于6mm2三线电缆接上电源，用控制按纽的三个接头接到箱内的三个相应的接线号码柱上。②.在多层同时送料时，控制按钮可移动到便于观察的地方操纵，在捣制楼层砼要用吊斗大量送砼时，控制按钮应设在正在施工的楼层上操纵，上下再用电铃或闪灯、对讲机联系。③.控制箱及卷扬机均应接地，接地电阻不大于4欧。四）、钢丝绳的安装与调试：钢塔架全部安装完毕，检查顶轮安装无误后，在地面安好吊篮，吊篮内暂不装门及地板，减轻吊篮重量，以便于下一步的安装。平衡块机型先在地面把平衡架套入外导轨，并装上四块平衡块。吊斗机型先在地面把吊斗套入外导轨，吊斗上方应装卸扣及张力调节器。接上电源，试运行主机。4这些工作做完后，方能安装四条钢丝绳，其步骤如下：1．将四条钢丝绳中的其中一条，绳...
