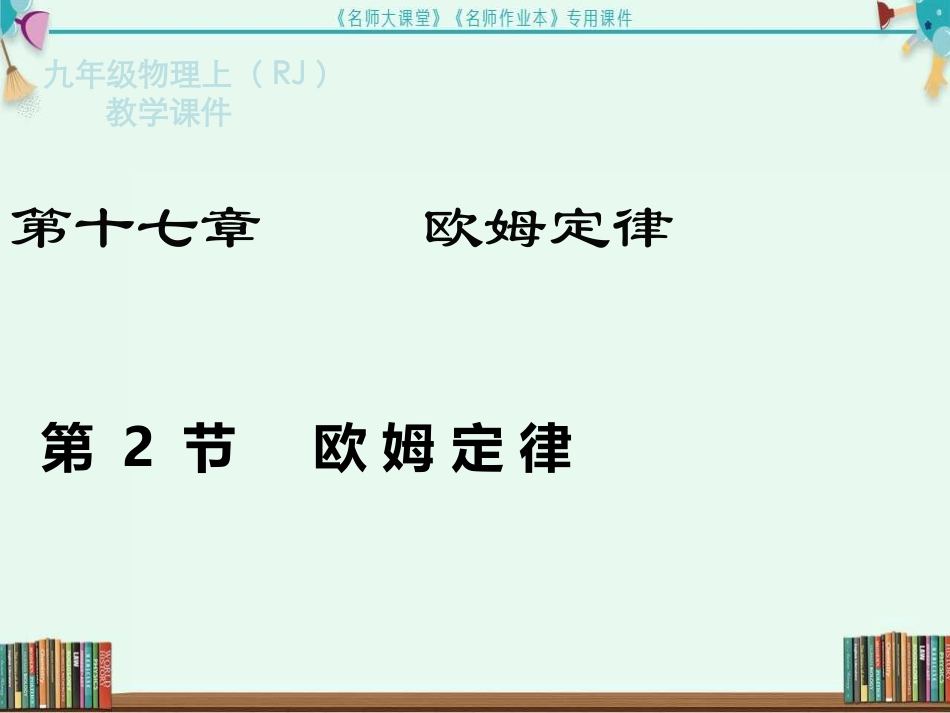

湖北海豚图书发行有限公司《名师大课堂》《名师作业本》系列丛书课件http://www.hbhrsj.com第2节欧姆定律九年级物理上（RJ）教学课件第十七章欧姆定律复习回顾1.上一节我们在研究电流与电压和电阻的关系时应用了（）的研究方法。2.当电压一定时，电流与电阻成（）3.当电阻一定时，电流与电压成()4.某导体的电站是定值，当给该电阻加10V的电压时流过导体的电流为1A,当给该导体加2V的电压时，流过该导体的电流为()控制变量法反比正比0.2A（电阻一定时，电压和电流成正比。）11、欧姆定律内容：、欧姆定律内容：导体中的电流，跟导体两端的电导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。压成正比，跟导体的电阻成反比。欧姆定律22、公式：、公式：I=URU---U---电压电压------伏特伏特(V)(V)R---R---电阻电阻------欧姆欧姆((ΩΩ))I---I---电流电流------安培安培(A)(A)欧姆1787~1854RUIIRUIRUIURIURRR电阻电阻欧姆欧姆（（Ω））RR电阻电阻欧姆欧姆（（Ω））UU电压电压伏特伏特（（VV））II电流电流安培安培（（AA））3、关系式：公式的对应性U、R、I必须对应的是同一段电路（同一个元件）同一状态的电压、电阻、电流。例如：RUI×R灯U灯I灯公式的扩展性I=___RU•U=IR主要用于已知电压和电流求电阻。__•R=IU主要用于已知电流和电阻求电压。拓展：能否说电压与电流成正比呢？拓展：能否说电阻与电压成正比，与电流成反比呢？因为电阻是导体本身的一种性质，因此电阻的大小与电压、电流的大小均无关系，所以“电阻与电压成正比，与电流成反比”这种说法是错误的。应用定律解决问题应用定律解决问题例一测电笔中的电阻是880KΩ，则测试家用电器时，通过人体的电流是多大？U=220VU=220VR=880KΩR=880KΩ解题要求：1、先读题，后画出电路图，再标出已知量、未知量。2、需要换算单位的先换算。3、要对题目进行必要分析，后分步进行计算。4、解题过程中要先写出公式，再代入数据和单位，最后得结果。5、每个物理量用规定的字母表示。例二实验中测得一个未知电阻两端电压为5V，流过的电流是50mA,这个电阻阻值是多大？R=?R=?I=50mA已知：I=50mA=0.05A，U=5V求：电阻R=?解：根据欧姆定律变形可得：R=U/I=5V/0.05A=100Ω答：这个电阻阻值是100Ω。U=5V例三某同学用一只电流表和灯泡串联，测得它正常发光时的电流是0.18A，再用电压表测得灯泡两端的电压是220V，试计算灯丝正常发光时的电阻值。解：R==≈1222ΩUI220V0.18A例四加在某一电阻器两端的电压为5V时，通过它的电流是0.5A，则该电阻器的电阻应是多大？如果两端的电压增加到20V，此时这个电阻器的电阻值是多大？通过它的电流是多大？U2=20VR=？I2=？I1=0.5ARU1=5V解：I2===2AU2R20V10ΩR===10ΩUI5V0.5A知识点知识点要素知识要点欧姆定律应用内容注意事项导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比公式：I=U/R变形公式：U=IR，R=U/I同一段导体，电流、电压、电阻三个量中已知任意两个量可计算出第三个量；应用控制变量法分析图象问题和电表示数变化问题(1)公式中的三个量必须是对应同一导体或同一段电路；(2)公式中的三个量必须是同一时刻的值；(3)公式中的三个物理量，必须使用国际单位制中的单位1A=1V/1Ω知识小结1.关于欧姆定律，下列说法正确的是()A.通过导体的电流越大,这段导体的电阻就越小B.导体两端的电压越高,这段导体的电阻就越大C.导体中的电流跟导体两端的电压成正比,跟导体的电阻成反比D.导体的电阻与电压成正比,与电流成反比C2.如图所示为A、B两个导体的I-U图线,由图线可知()A.RA>RBB.RA
