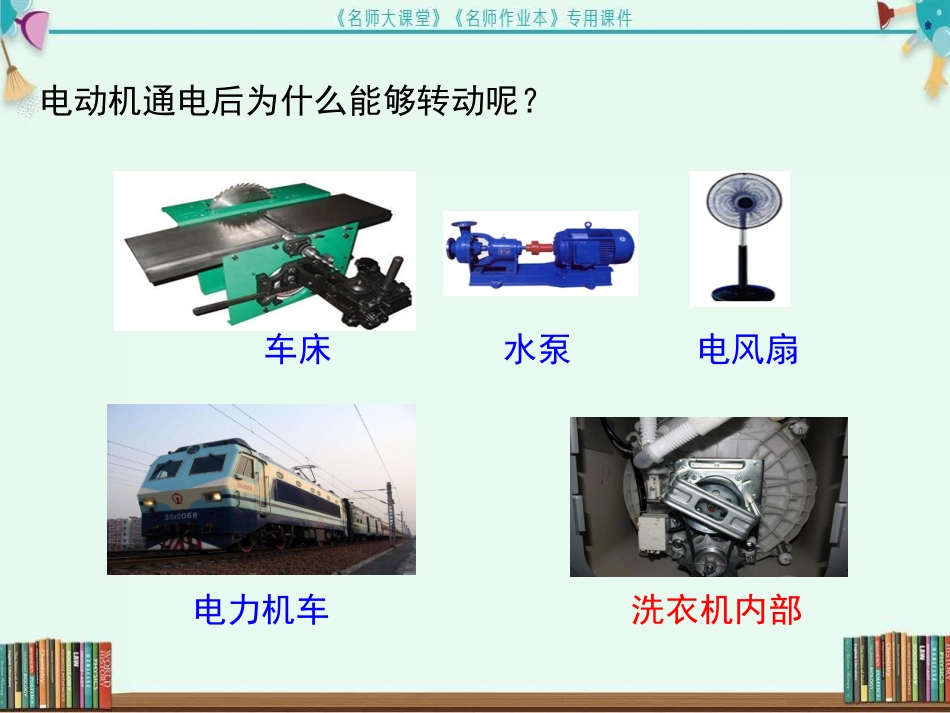

湖北海豚图书发行有限公司《名师大课堂》《名师作业本》系列丛书课件http://www.hbhrsj.com第4节电动机九年级物理下（RJ）教学课件第二十章电与磁电力机车洗衣机内部电动机通电后为什么能够转动呢？车床水泵电风扇前面我们已经学过，通电导线对小磁针有力的作用，那么大家想一想，如果反过来磁场会不会对通电导线有力的作用呢？想一想，设计什么实验来验证？一、磁场对通电导线的作用（1）猜想：通电导线在磁场中会受到力的作用。（2）设计实验：磁场方向不变，改变电流方向，磁场中导体运动方向也发生了改变。闭合开关，原来静止在磁场中的导体发生运动。电流方向不变，改变磁场方向，磁场中导体运动方向发生了改变。NIF甲SI乙FNSIF丙NS小结：磁场对电流的作用1.通电导线在磁场中受到___的作用2.通电导线在磁场中受到力的方向与______和____有关4.只改变___________或___________，通电导线受到力的方向_________,如果________改变电流方向和磁场方向则受到力的方向________。力电流方向磁场方向电流方向磁场方向改变不改变同时通电线圈可以在磁场里转过一定角度，但不能持续转动。为什么线圈不能持续转动呢?演示实验实验中的直导线运动一段距离就会离开磁场，很难持续地运动。将直导线换为通电线圈，那么线圈可以持续地转动吗？通电线圈在磁场中两边受力，但方向相反，发生顺时针转动。当线圈的平面与磁场垂直时，通电线圈受平衡力作用，达到平衡位置。这时由于惯性，线圈还会继续转动。线圈靠惯性越过平衡位置后，磁场力作用的结果使线圈逆时针旋转。通电线圈最后静止在平衡位置。如果在线圈越过平衡位置后停止对线圈供电，由于惯性，线圈继续转动。转动半周后再继续供电，线圈不就可以持续转下去了吗？学做小小电动机。想想做做如果在线圈转动的后半周，不是停止给线圈供电，而是设法改变后半周的电流方向，使线圈在后半周也获得动力，线圈不就能转得更平稳了吗？想一想二、电动机通过换向器可以使线圈中电流每半周改变一次。两个铜半环电刷换向器如何实现线圈在通过平衡位置时，自动改变电流方向？通电线圈受磁场力作用，开始顺时针旋转。通电线圈刚过平衡位置，换向器自动改变线圈中的电流方向。通电线圈转过平衡位置后，在磁场力的作用下继续顺时针转动。ABEFABEFABEFABEF电动机一个工作循环：知识归纳：电动机的工作原理：通电线圈在磁场中受力而转动。利用换向器并结合惯性实现持续转动。电动机的能量转换：机械能电能直流电动机的结构定子（磁体）转子（线圈）换向器换向器：使线圈一转过平衡位置就改变线圈中的电流方向电刷1．电动机由两部分组成：能够转动的线圈，也叫转子。固定不动的磁体，也叫定子。转子和定子实际电动机的结构换向器的作用：当线圈刚转过_______位置，能及时改变线圈中电流方向。构造：磁极、线圈、__________和电刷组成。换向器平衡2．电动机的基本构造工作原理：利用通电线圈在磁场里受力而发生转动的原理工作的。应用：电动车、电风扇、洗衣机等。注意：电动机的转向可由供电电流方向改变；转速可由电流强弱来改变。3.电动机的应用电动机有很多的优点：构造简单、控制方便、体积小、效率高，而且对环境污染很小。电风扇及其电机电动机广泛应用于生产生活实际课堂演练（1）直流电动机的工作原理是__________________________________________.（2）将线圈两端引线的漆皮，一端全部刮掉，另一端只刮半周，其作用与直流电动机中的_______作用相同.（3）通过改变__________________方向，可以改变线圈的转动方向.（4）如果电池、开关、导线的连接和性能良好，闭合开关后，线圈不能连续转动，请你分析可能的原因是____________________________________.通电线圈在磁场中受力转动换向器磁场或电流磁场太弱或开始时线圈处在平衡位置1.要改变直流电动机转向，可以采用（）A.改变电流方向，其他不变B.改变磁场方向，其他不变C.增大电流强度D.同时改变电流方向和磁场方向AB2．在磁场中的通电导体()A．一定受到磁场力的作用B．可能受到磁场力的作用C．一定不受磁场力的作用D．以上说法均不正确B3.常用电流计测量电流的原理（）A.电流周围的磁场吸引指针转动B.磁场对电流的作用带动指针转动C.直流电动机的运转带动指针转动D.磁体周围的磁场吸引指针转动B
