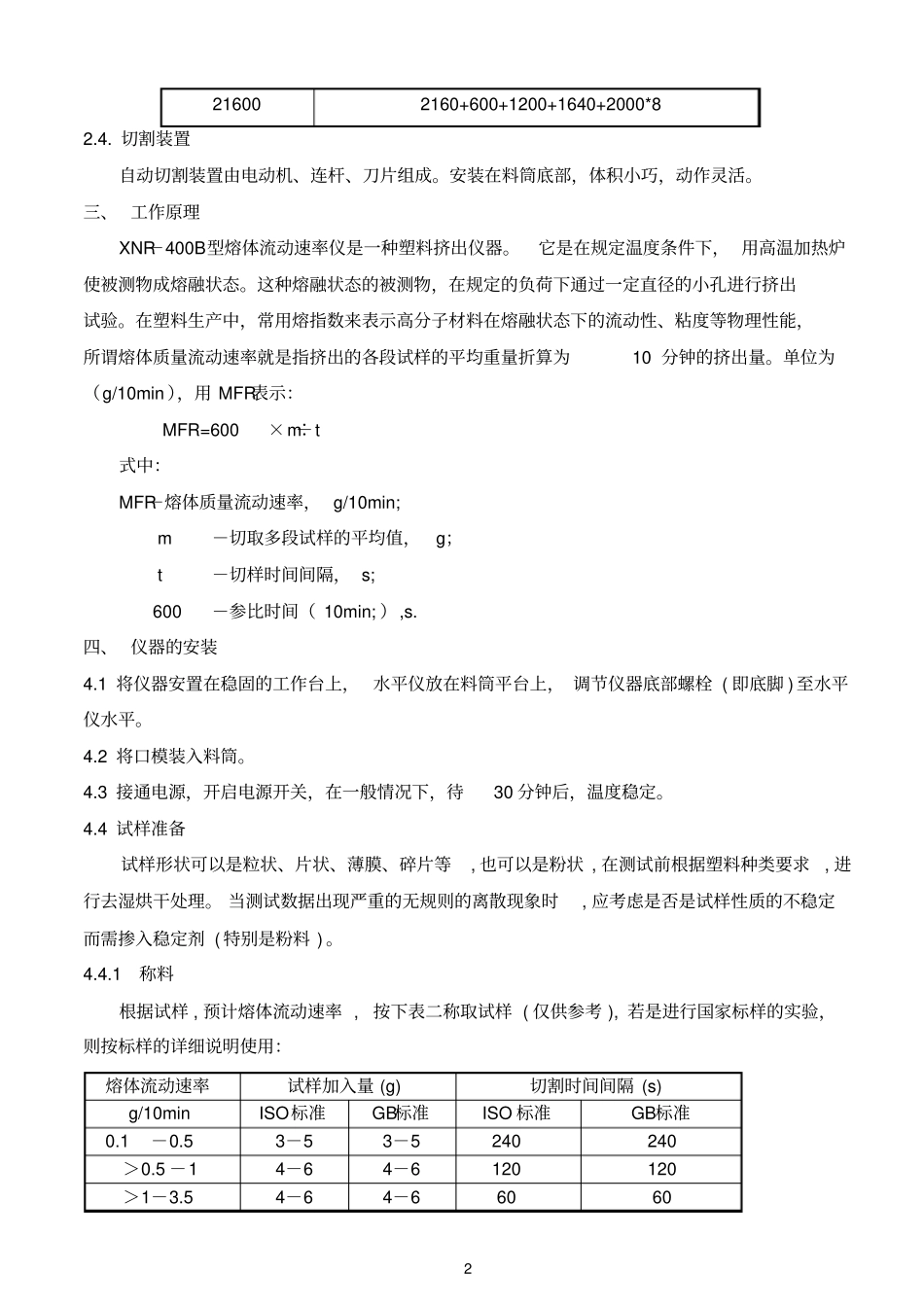

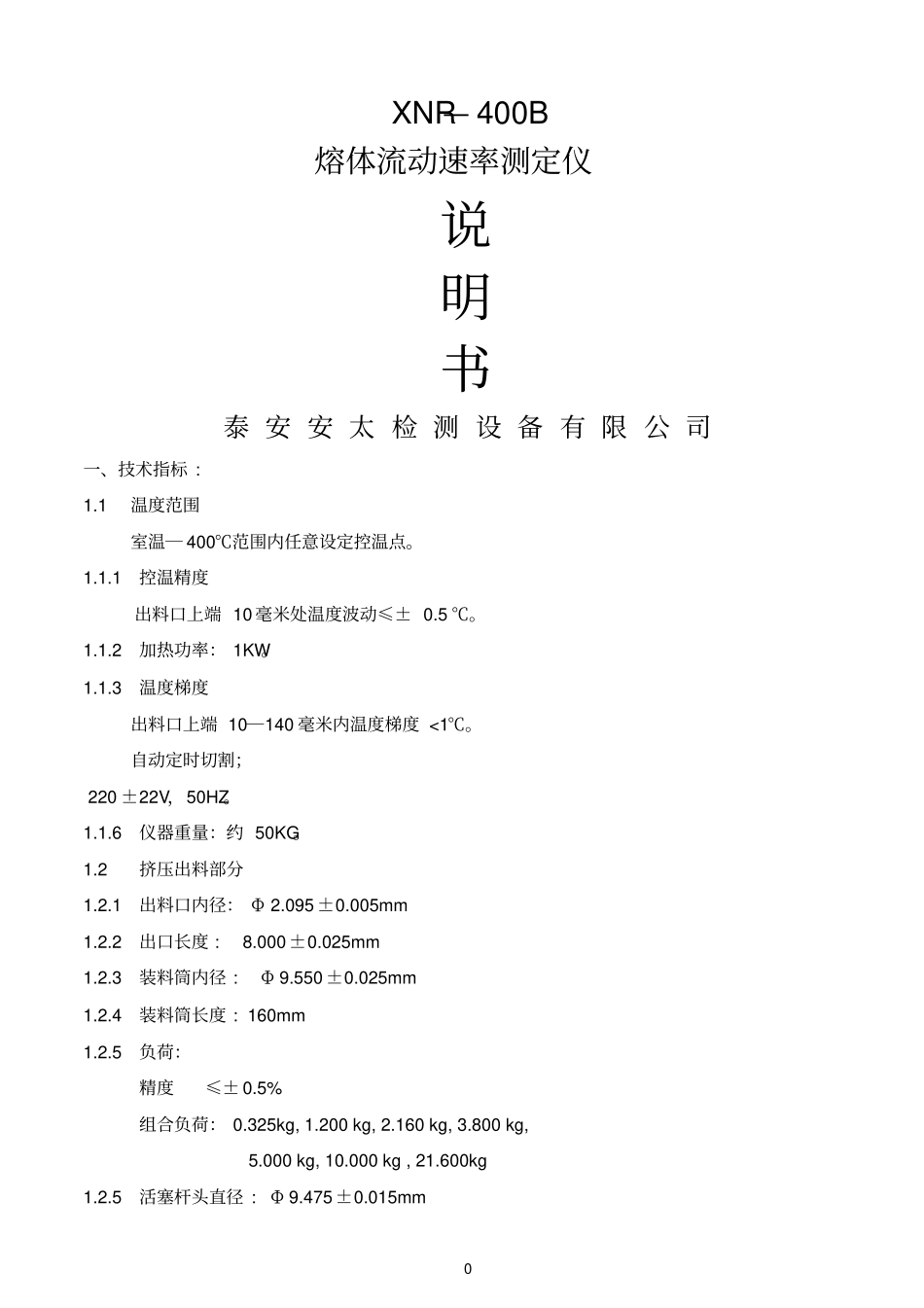

0XNR—400B熔体流动速率测定仪说明书泰安安太检测设备有限公司一、技术指标:1.1温度范围室温―400℃范围内任意设定控温点。1.1.1控温精度出料口上端10毫米处温度波动≤±0.5℃。1.1.2加热功率：1KW。1.1.3温度梯度出料口上端10―140毫米内温度梯度<1℃。自动定时切割；220±22V，50HZ。1.1.6仪器重量：约50KG。1.2挤压出料部分1.2.1出料口内径：Φ2.095±0.005mm1.2.2出口长度:8.000±0.025mm1.2.3装料筒内径:Φ9.550±0.025mm1.2.4装料筒长度:160mm1.2.5负荷：精度≤±0.5%组合负荷：0.325kg,1.200kg,2.160kg,3.800kg,5.000kg,10.000kg,21.600kg1.2.5活塞杆头直径:Φ9.475±0.015mm11.2.6活塞杆头长度:6.350±0.100mm二、主要构造本仪器主要是由计时系统、温控系统、负荷、切割装置四大部分组成。主要构造和附件如下图所示：2.1.计时系统，在显示范围内任意设定继电器的释放、吸合时间，设定时间掉电不丢失。，精度高，功耗低，上边四位LED数码管显示为切料间隔设定值，请按标准规定数值修改；下边四位LED数码管显示继电器吸合时间的设定值0001，请勿修改。按一下“”进入设定界面，如上图，只修改POWER后面的数值，修改过程中用“”移位用于选择某位数码，选中的数码呈闪烁状态，请用“▲”修改数值。修改完毕，计数系统会在6S左右自动记忆修改，等数码管不再闪烁时，修改完成。，延时器恢复释放时间的初始值（即上边数码管显示继电器释放时间的初始值，下边数码管显示继电器释放时间的设定值），抬起复位键，延时器从释放时间的初始值开始延时。，按下暂停键，延时停止，抬起暂停键，延时继续。2.2.温控系统；当修改范围较大时，先按“”移位，然后修改。，温控系统自动记录修改数据。如果“OUT”指示灯闪，设备加热系统在工作。当达到设定温度后自动停止加热，“OUT”指示灯自动灭，并停止加热。注：温度仪表界面共有四个键，在操作过程中只有上下箭头和“”可以按动，其它按键勿动，以免影响仪表的使用。2.3.负荷负荷是砝码与料杆组件（活塞杆＋隔热套+1#砝码）的联合质量之和。砝码的质量和试验负荷的配用见表一：砝码(g)组合(g)325活塞杆＋隔热套＋1＃砝码1200325＋8752160325＋875+9603800325＋875+960+16405000325＋875+960+1640+120010000325＋875+960+1640+1200+2000*2+10002216002160+600+1200+1640+2000*82.4.切割装置自动切割装置由电动机、连杆、刀片组成。安装在料筒底部，体积小巧，动作灵活。三、工作原理XNR－400B型熔体流动速率仪是一种塑料挤出仪器。它是在规定温度条件下，用高温加热炉使被测物成熔融状态。这种熔融状态的被测物，在规定的负荷下通过一定直径的小孔进行挤出试验。在塑料生产中，常用熔指数来表示高分子材料在熔融状态下的流动性、粘度等物理性能，所谓熔体质量流动速率就是指挤出的各段试样的平均重量折算为10分钟的挤出量。单位为（g/10min），用MFR表示：MFR=600×m÷t式中：MFR－熔体质量流动速率，g/10min;m－切取多段试样的平均值，g；t－切样时间间隔，s;600－参比时间（10min;）,s.四、仪器的安装4.1将仪器安置在稳固的工作台上，水平仪放在料筒平台上，调节仪器底部螺栓(即底脚)至水平仪水平。4.2将口模装入料筒。4.3接通电源，开启电源开关，在一般情况下，待30分钟后，温度稳定。4.4试样准备试样形状可以是粒状、片状、薄膜、碎片等,也可以是粉状,在测试前根据塑料种类要求,进行去湿烘干处理。当测试数据出现严重的无规则的离散现象时,应考虑是否是试样性质的不稳定而需掺入稳定剂(特别是粉料)。4.4.1称料根据试样,预计熔体流动速率,按下表二称取试样(仅供参考),若是进行国家标样的实验，则按标样的详细说明使用：熔体流动速率试样加入量(g)切割时间间隔(s)g/10minISO标准GB标准ISO标准GB标准0.1－0.53－53－5240240＞0.5－14－64－6120120＞1－3.54－64－660603＞3.5－106－86－83030＞106－86－85－155－15注:当材料的密度大于1.0g/cm3时，可能需增加样品的用量。五、仪器的使用5.1口模的装卸将口模从料筒上端送入料筒中，并使其落到底。拿出时，用捅料杆由下向上捅出。5.2温度设定，温度SV、PV视窗分别表示显示实际温度与设定...
