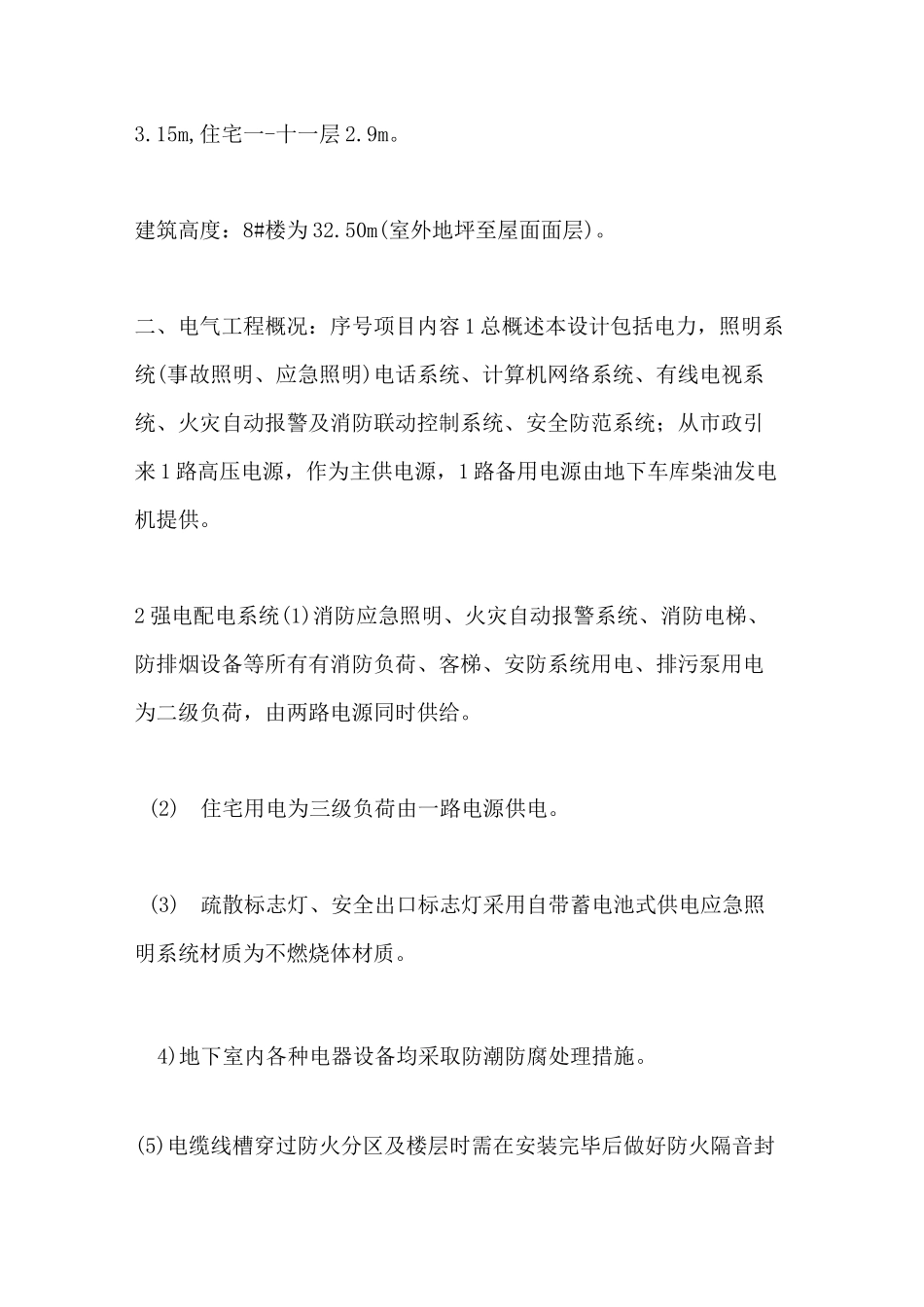

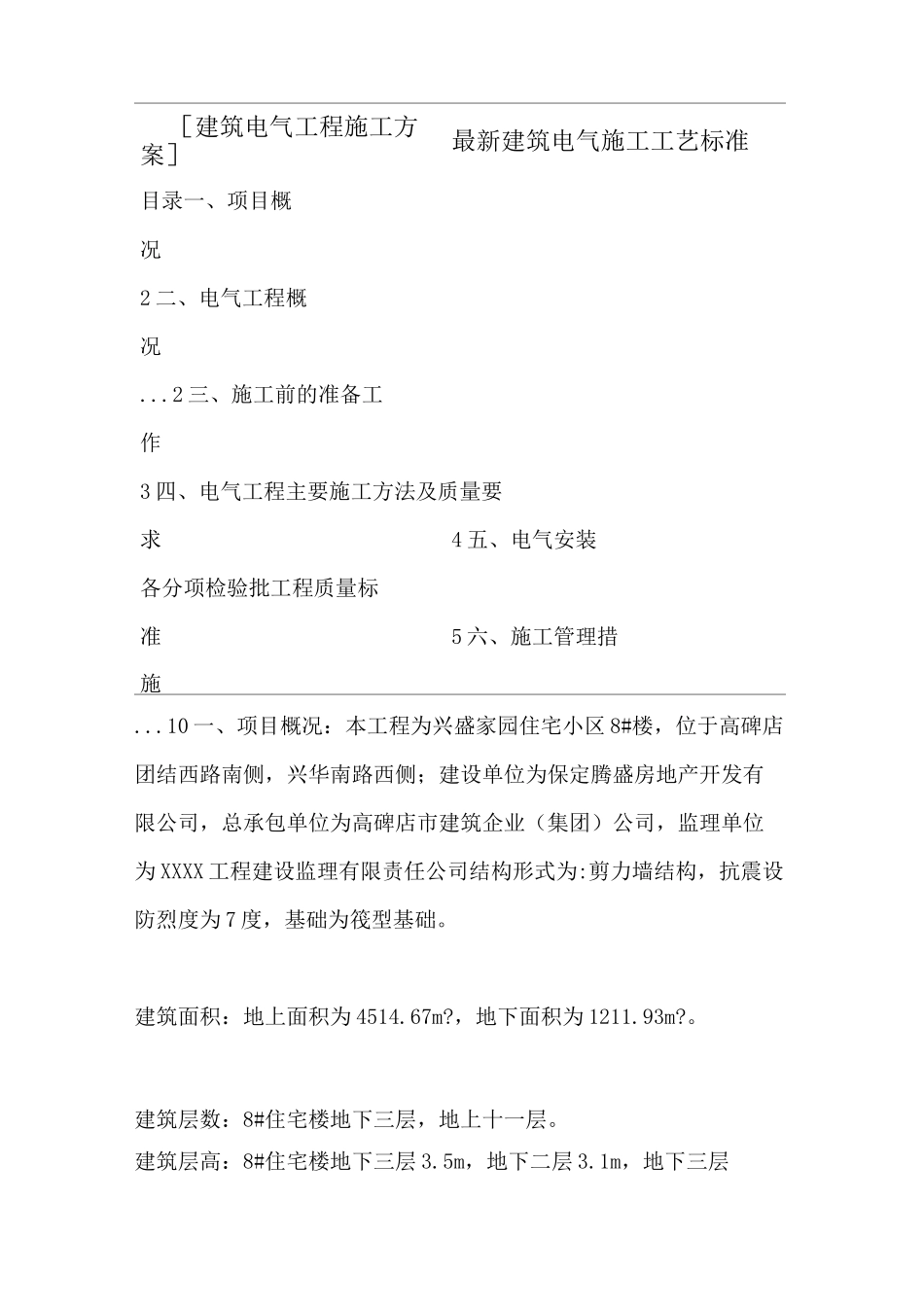

［建筑电气工程施工方案］最新建筑电气施工工艺标准目录一、项目概况2二、电气工程概况...2三、施工前的准备工作3四、电气工程主要施工方法及质量要求4五、电气安装各分项检验批工程质量标准5六、施工管理措施...10一、项目概况：本工程为兴盛家园住宅小区8#楼，位于高碑店团结西路南侧，兴华南路西侧；建设单位为保定腾盛房地产开发有限公司，总承包单位为高碑店市建筑企业（集团）公司，监理单位为XXXX工程建设监理有限责任公司结构形式为:剪力墙结构，抗震设防烈度为7度，基础为筏型基础。建筑面积：地上面积为4514.67m?，地下面积为1211.93m?。建筑层数：8#住宅楼地下三层，地上十一层。建筑层高：8#住宅楼地下三层3.5m，地下二层3.1m，地下三层3.15m,住宅一-十一层2.9m。建筑高度：8#楼为32.50m(室外地坪至屋面面层)。二、电气工程概况：序号项目内容1总概述本设计包括电力，照明系统(事故照明、应急照明)电话系统、计算机网络系统、有线电视系统、火灾自动报警及消防联动控制系统、安全防范系统；从市政引来1路高压电源，作为主供电源，1路备用电源由地下车库柴油发电机提供。2强电配电系统(1)消防应急照明、火灾自动报警系统、消防电梯、防排烟设备等所有有消防负荷、客梯、安防系统用电、排污泵用电为二级负荷，由两路电源同时供给。(2)住宅用电为三级负荷由一路电源供电。(3)疏散标志灯、安全出口标志灯采用自带蓄电池式供电应急照明系统材质为不燃烧体材质。4)地下室内各种电器设备均采取防潮防腐处理措施。(5)电缆线槽穿过防火分区及楼层时需在安装完毕后做好防火隔音封堵。3防雷接地系统与等电位联结(1)本工程防雷等级为三类，建筑设计的防雷装置满足防直击雷、侧击雷、防雷击电磁脉冲及雷电波侵入灯要求，并设置总等电位联结。(2)屋面采用＜210热镀锌圆钢做接闪带，利用主体钢筋＜216以上的作为引下线，突出屋面的金属构件与接闪带连接。(3)本工程低压配电系统采用TN-C-S系统，电源在入户处做重复接地。4弱电工程(1)本工程为A类住宅报警系统，火灾报警系统采用集中报警，在小区设有消防控制中心，内设集中报警器。楼内每层消防端子箱、信号箱、消防设备手动直起线、消防广播线、消防电话线均引至消防控制室，本工程由门卫内消防控制室引来(2)通信系统通信进线采用多模光纤由室外埋地进入建筑地下一层弱电间，弱点设备间设置机柜分配线架，再引至弱点竖井内的分配线架箱内。采用光纤引至户内家庭弱点综合配电箱内。（3）住宅有线电视进线采用同轴电缆由室外埋地进入地下一层弱点间，设分配器箱，然后进弱点井，由分线箱进入户内。（4）住宅的主要出入口、主要通道、电梯轿厢等处设置监控系统。三、施工前的准备工作1、技术准备工作施工前技术人员必须详细审图，对照招标文件，提出问题并在图纸会审时落实。然后要根据工程特点编制施工方案，并编排进度计划。根据施工方案提出材料计划，并向施工人员下达详细的技术交底。2、现场准备工作施工道路、施工用水、临电和场地统一规划，生产办公、库房等临时用房统一安排。因本工程场地比较狭小，所以现场施工技术人员、材料人员需与建设（监理）和土建单位密切配合，做到材料随用随进。3、人员准备工作施工人员上岗必须经过培训，掌握施工工艺、技术操作方法，考核合格后方可上岗，特殊工种必须持证上岗。四、电气工程主要施工方法及质量要求1、管路敷设分项、检验批工程施工方法及质量要求（1）首先要求在配合结构预埋中，施工人员必须认真熟悉图纸，严格按设计要求的管路规格、型号及敷设方式进行施工。（2）关于管路的连接、防腐、弯扁度、弯曲半径、跨接地线、保护层、管盒固定、标高、管口处理等要求详见技术交底记录。在施工中应认真加强看护，保证管路畅通，及时作好自检、互检、隐检、预检工作，并及时报验监理，保证施工符合实际和规范要求。2、电缆桥架及金属线槽的安装（1）桥架及线槽由厂家按要求加工好后，按照规定的时间进场，并经现场专业人员会同监理检验合格后方可使用。（2）作业条件：桥架及线槽的安装在其安装部位的装修工程完成后，即可进行。（3）工艺流程：设备进场检查弹线定位支、吊架安装桥架及金...
