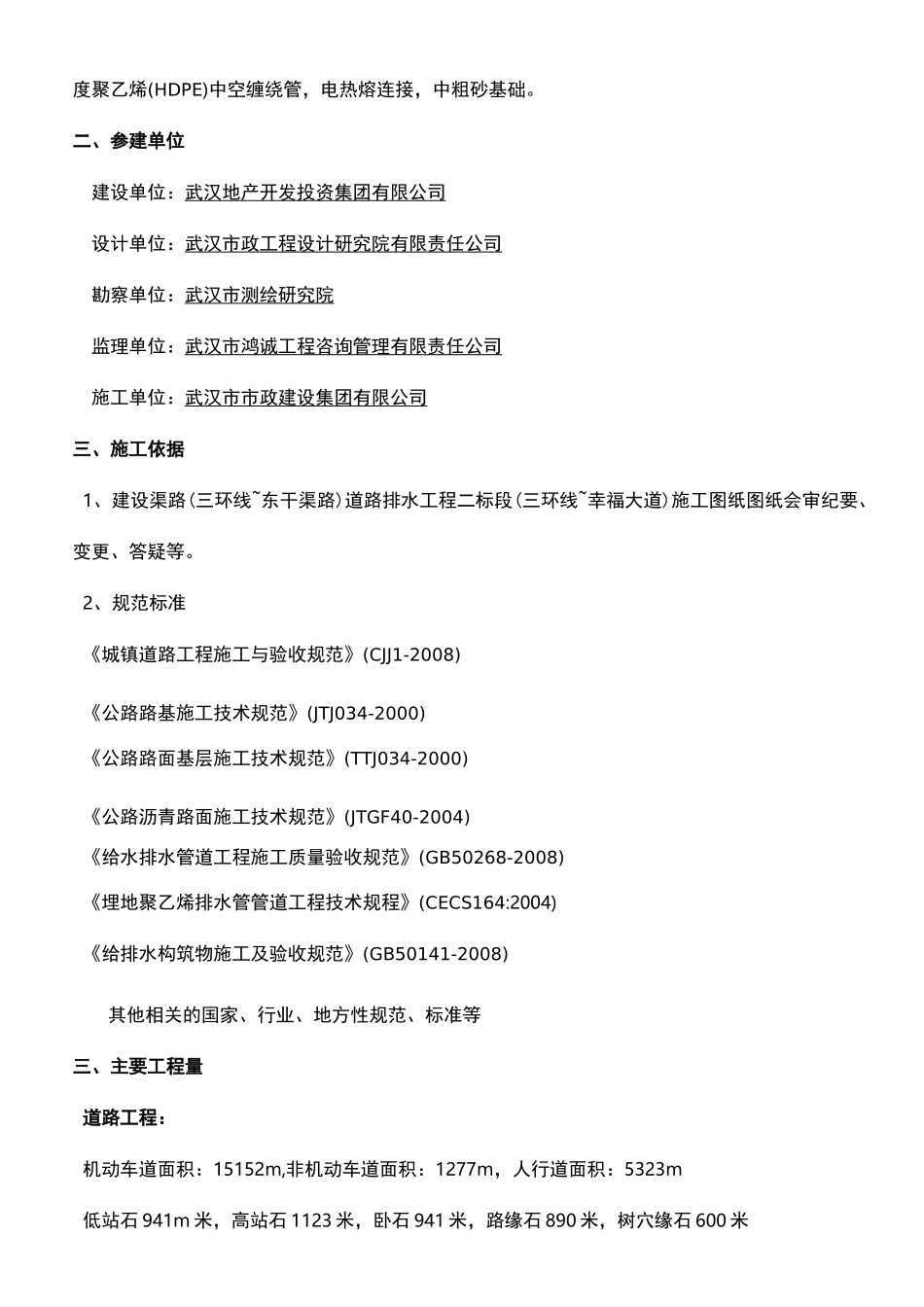

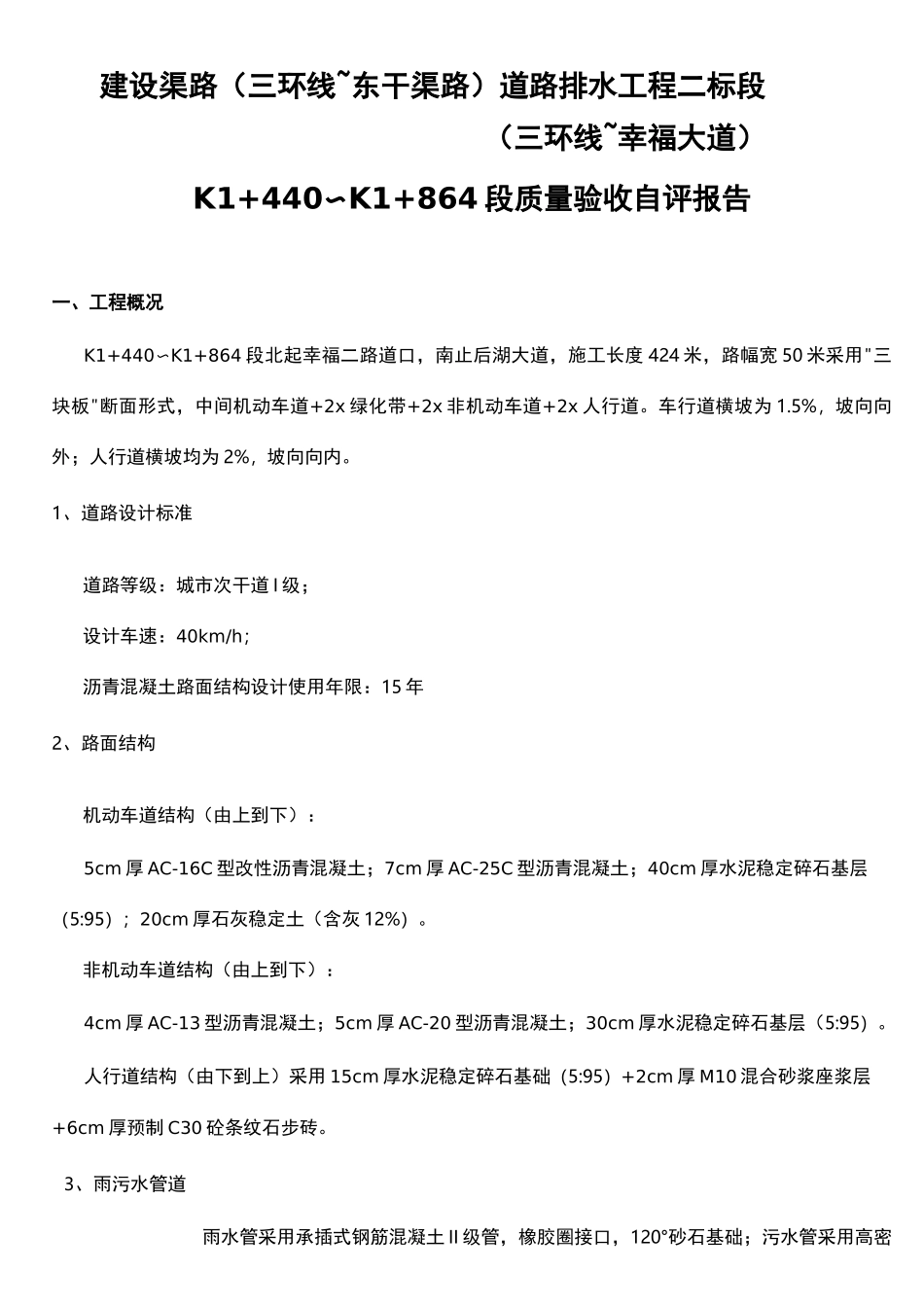

建设渠路（三环线~东干渠路）道路排水工程二标段（三环线~幸福大道）K1+440〜K1+864段质量验收自武汉市市政建设集团有限公司建设渠路（三环线-东干渠路）道路排水工程二标段（三环线-幸福大道）项目部建设渠路（三环线~东干渠路）道路排水工程二标段（三环线~幸福大道）K1+440〜K1+864段质量验收自评报告一、工程概况K1+440〜K1+864段北起幸福二路道口，南止后湖大道，施工长度424米，路幅宽50米采用"三块板"断面形式，中间机动车道+2x绿化带+2x非机动车道+2x人行道。车行道横坡为1.5%，坡向向外；人行道横坡均为2%，坡向向内。1、道路设计标准道路等级：城市次干道I级；设计车速：40km/h；沥青混凝土路面结构设计使用年限：15年2、路面结构机动车道结构（由上到下）：5cm厚AC-16C型改性沥青混凝土；7cm厚AC-25C型沥青混凝土；40cm厚水泥稳定碎石基层（5:95）；20cm厚石灰稳定土（含灰12%）。非机动车道结构（由上到下）：4cm厚AC-13型沥青混凝土；5cm厚AC-20型沥青混凝土；30cm厚水泥稳定碎石基层（5:95）。人行道结构（由下到上）采用15cm厚水泥稳定碎石基础（5:95）+2cm厚M10混合砂浆座浆层+6cm厚预制C30砼条纹石步砖。3、雨污水管道雨水管采用承插式钢筋混凝土II级管，橡胶圈接口，120°砂石基础；污水管采用高密度聚乙烯(HDPE)中空缠绕管，电热熔连接，中粗砂基础。二、参建单位建设单位：武汉地产开发投资集团有限公司设计单位：武汉市政工程设计研究院有限责任公司勘察单位：武汉市测绘研究院监理单位：武汉市鸿诚工程咨询管理有限责任公司施工单位：武汉市市政建设集团有限公司三、施工依据1、建设渠路(三环线~东干渠路)道路排水工程二标段(三环线~幸福大道)施工图纸图纸会审纪要、变更、答疑等。2、规范标准《城镇道路工程施工与验收规范》(CJJ1-2008)《公路路基施工技术规范》(JTJ034-2000)《公路路面基层施工技术规范》(TTJ034-2000)《公路沥青路面施工技术规范》(JTGF40-2004)《给水排水管道工程施工质量验收规范》(GB50268-2008)《埋地聚乙烯排水管管道工程技术规程》(CECS164:2004)《给排水构筑物施工及验收规范》(GB50141-2008)其他相关的国家、行业、地方性规范、标准等三、主要工程量道路工程：机动车道面积：15152m,非机动车道面积：1277m，人行道面积：5323m低站石941m米，高站石1123米，卧石941米，路缘石890米，树穴缘石600米排水工程：雨水：dIOOO承插式钢筋混凝土管382.11米d800承插式钢筋混凝土管183.51米d500承插式钢筋混凝土管132米伎管），d300承插式钢筋混凝土圆管766米（路面雨水管）d1000矩形四通砖砌雨水检查井3座，甲1500圆形砖砌雨水检查井8座①1000雨水沉泥井5座，砖砌偏沟式单算雨水口46座。污水:d400HDPE缠绕管（环刚度10KN/m）296米，d400HDPE缠绕管（环刚度8KN/m）120米d300HDPE缠绕管（环刚度12.5KN/m）30米，d300HDPE缠绕管（环刚度10KN/m）128米①1000圆形砖砌污水检查井14座，①1000圆形砖砌污水沉泥井5座。交通管线：d110PVC硬塑管1500米，d85镀锌钢管83米，交通电缆接线井18座。四、施工情况我项目部于2011年12月份进场施工，至2012年9月份完成道路、排水和交通管线部分的施工。按图纸设计要求及国家有关规定、规范，对本工程质量进行了控制，严格按图施工，对本工程的所有材料都进行检验，并有材质报告，所有施工程序都是按规范执行，在监理工程师的监督下，完成了全部工程。五、关键部位设计变更及原因序号内容时间更改单号1根据武汉市地产开发投资集团有限公司要求：为方便汉口城市广场小区住户及车辆的出行，在建设渠路上（K1+800〜K1+820西侧）增加车行出入口一个2012年2月9日12020052根据武汉市地产开发投资集团有限公司要求：根据市规划局对“幸福时代”小区规划的批准方案，在建设渠路上（K1+760〜K1+780东侧、K1+430〜K1+450东侧）增加车行出入口两个。2012年7月31日120801032011年底建设渠路开工，由于测量与实施时间有四年之久，施工单位复测发现K1+000〜K1+863段，平面地形地貌右较大变化，与原勘察资料所揭示地层不尽一致。经武汉市勘测设计研究院工作人员现场鉴定，并对该段文字说明了施工验槽情况，与甲方、监理等多方...
