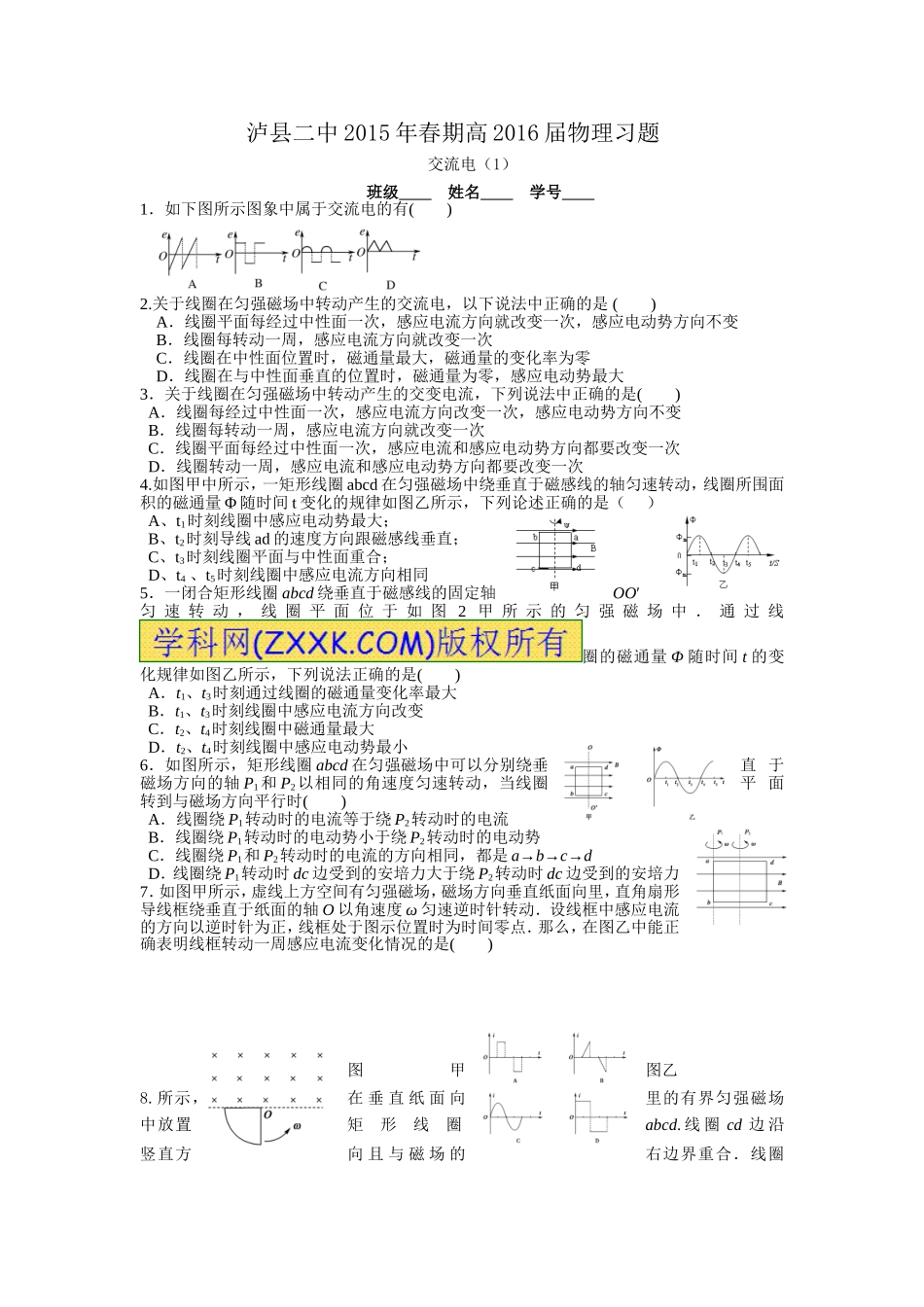

泸县二中2015年春期高2016届物理习题交流电（1）班级姓名学号1．如下图所示图象中属于交流电的有()2.关于线圈在匀强磁场中转动产生的交流电，以下说法中正确的是()A．线圈平面每经过中性面一次，感应电流方向就改变一次，感应电动势方向不变B．线圈每转动一周，感应电流方向就改变一次C．线圈在中性面位置时，磁通量最大，磁通量的变化率为零D．线圈在与中性面垂直的位置时，磁通量为零，感应电动势最大3．关于线圈在匀强磁场中转动产生的交变电流，下列说法中正确的是()A．线圈每经过中性面一次，感应电流方向改变一次，感应电动势方向不变B．线圈每转动一周，感应电流方向就改变一次C．线圈平面每经过中性面一次，感应电流和感应电动势方向都要改变一次D．线圈转动一周，感应电流和感应电动势方向都要改变一次4.如图甲中所示，一矩形线圈abcd在匀强磁场中绕垂直于磁感线的轴匀速转动，线圈所围面积的磁通量Φ随时间t变化的规律如图乙所示，下列论述正确的是（）A、t1时刻线圈中感应电动势最大；B、t2时刻导线ad的速度方向跟磁感线垂直；C、t3时刻线圈平面与中性面重合；D、t4、t5时刻线圈中感应电流方向相同5．一闭合矩形线圈abcd绕垂直于磁感线的固定轴OO′匀速转动，线圈平面位于如图2甲所示的匀强磁场中．通过线圈的磁通量Φ随时间t的变化规律如图乙所示，下列说法正确的是()[来源:学科网ZXXK]A．t1、t3时刻通过线圈的磁通量变化率最大B．t1、t3时刻线圈中感应电流方向改变C．t2、t4时刻线圈中磁通量最大D．t2、t4时刻线圈中感应电动势最小6．如图所示，矩形线圈abcd在匀强磁场中可以分别绕垂直于磁场方向的轴P1和P2以相同的角速度匀速转动，当线圈平面转到与磁场方向平行时()A．线圈绕P1转动时的电流等于绕P2转动时的电流B．线圈绕P1转动时的电动势小于绕P2转动时的电动势C．线圈绕P1和P2转动时的电流的方向相同，都是a→b→c→dD．线圈绕P1转动时dc边受到的安培力大于绕P2转动时dc边受到的安培力7．如图甲所示，虚线上方空间有匀强磁场，磁场方向垂直纸面向里，直角扇形导线框绕垂直于纸面的轴O以角速度ω匀速逆时针转动．设线框中感应电流的方向以逆时针为正，线框处于图示位置时为时间零点．那么，在图乙中能正确表明线框转动一周感应电流变化情况的是()图甲图乙8.所示，在垂直纸面向里的有界匀强磁场中放置矩形线圈abcd.线圈cd边沿竖直方向且与磁场的右边界重合．线圈平面与磁场方向垂直．从t＝0时刻起，线圈以恒定角速度ω＝绕cd边沿图示方向转动，规定线圈中电流沿abcda方向为正方向，则从t＝0到t＝T时间内，线圈中的电流i随时间t的变化关系图象为下图中的()7．如图所示，矩形线圈abcd放在匀强磁场中，边ad在轴OO′上，若线圈绕轴匀速转动，产生的交流电动势e＝Emsinωt，如果将其转速增加一倍，其他条件保持不变，则电动势的表达式为8、交流发电机在工作时电动势为e=Emsinωt，若将发电机的转速提高一倍，同时将电枢所围面积减少一半，其它条件不变，则电动势为2、如图所示，一交流发电机的线圈在匀强磁场中匀速转动，线圈匝数N=100，线圈电阻r=3Ω，ab=cd=0.5m，bc=ad=0.4m，磁感应强度B=0.5T，电阻R=311Ω，当线圈以n=300r/min的转速匀速转动时，求：t=0时刻，线圈在图示位置，写出此交变电流电动势的瞬时值表达式；6．发电机的转子是匝数为100匝，边长为20cm的正方形线圈，将它置于磁感应强度B＝0.05T的匀强磁场中，绕着垂直于磁场方向的轴以ω＝100πrad/s的角速度转动，当线圈平面跟磁场方向垂直时开始计时．线圈和外电路的总电阻R＝10Ω.(1)写出交变电流瞬时值表达式；(2)线圈从计时开始，转过过程中通过线圈某一截面的电荷量为多少？[来源:学科网]
