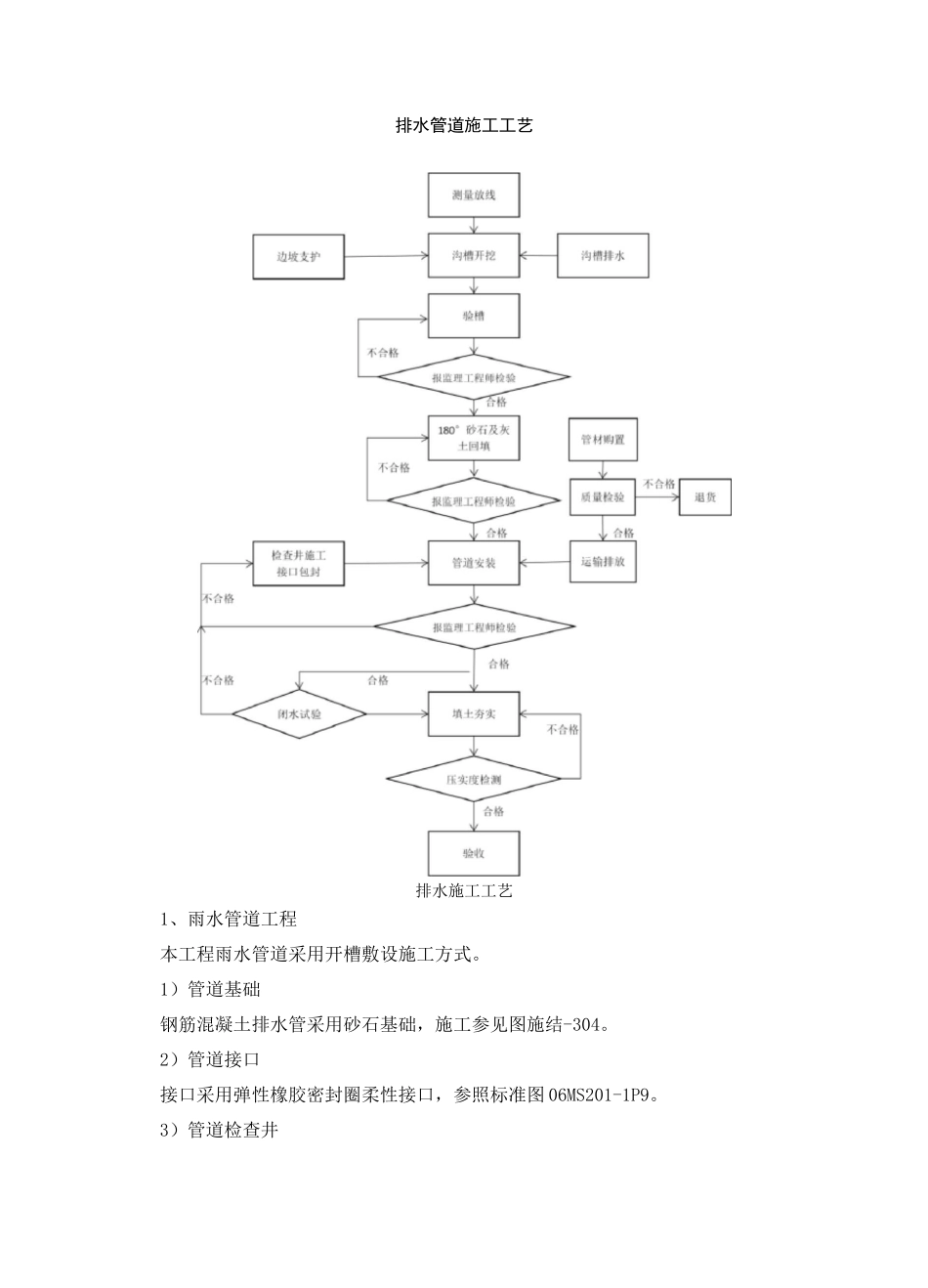

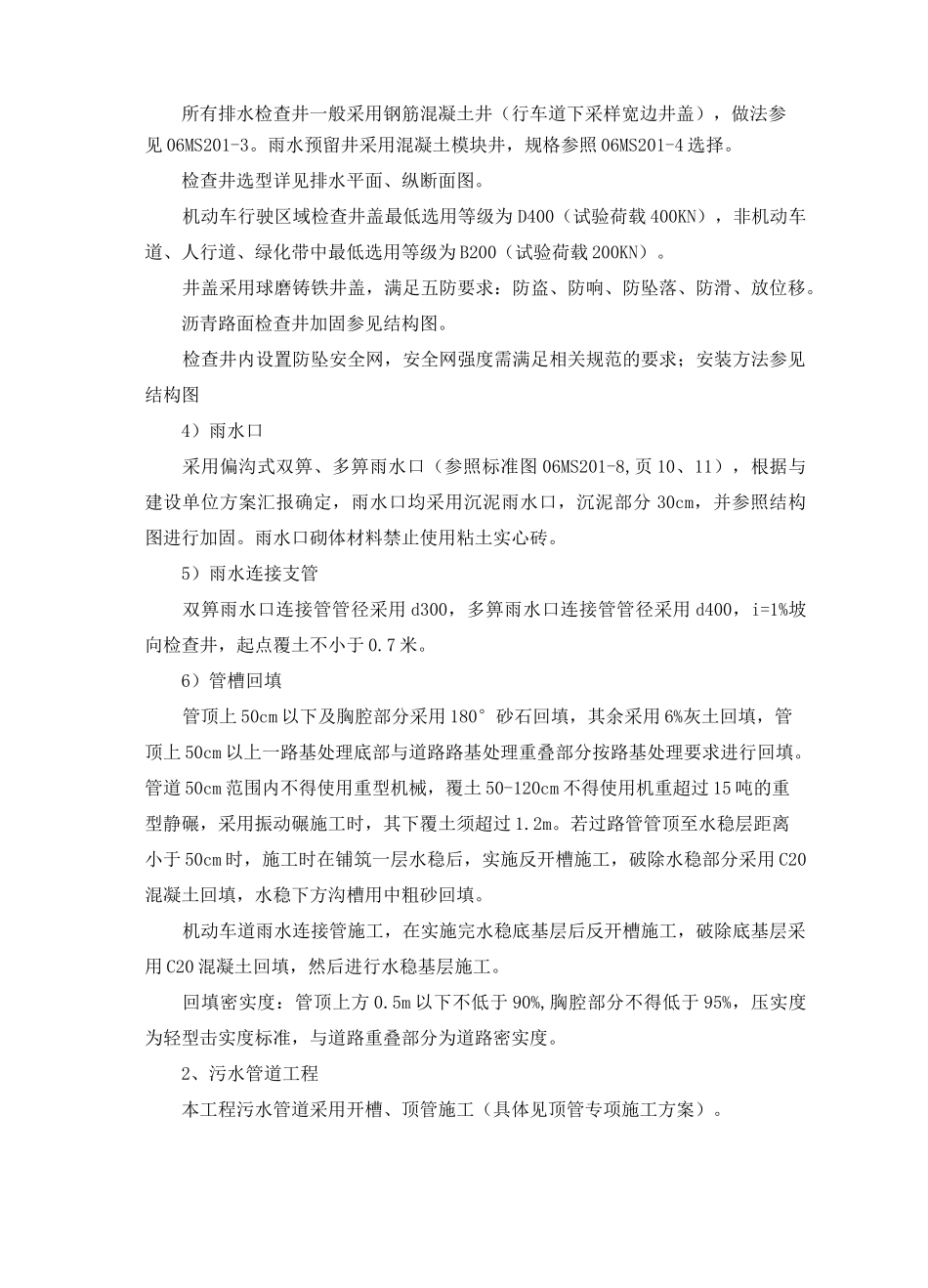

排水管道施工工艺排水施工工艺1、雨水管道工程本工程雨水管道采用开槽敷设施工方式。1）管道基础钢筋混凝土排水管采用砂石基础，施工参见图施结-304。2）管道接口接口采用弹性橡胶密封圈柔性接口，参照标准图06MS201-1P9。3）管道检查井所有排水检查井一般采用钢筋混凝土井（行车道下采样宽边井盖），做法参见06MS201-3。雨水预留井采用混凝土模块井，规格参照06MS201-4选择。检查井选型详见排水平面、纵断面图。机动车行驶区域检查井盖最低选用等级为D400（试验荷载400KN），非机动车道、人行道、绿化带中最低选用等级为B200（试验荷载200KN）。井盖采用球磨铸铁井盖，满足五防要求：防盗、防响、防坠落、防滑、放位移。沥青路面检查井加固参见结构图。检查井内设置防坠安全网，安全网强度需满足相关规范的要求；安装方法参见结构图4）雨水口采用偏沟式双箅、多箅雨水口（参照标准图06MS201-8,页10、11），根据与建设单位方案汇报确定，雨水口均采用沉泥雨水口，沉泥部分30cm，并参照结构图进行加固。雨水口砌体材料禁止使用粘土实心砖。5）雨水连接支管双箅雨水口连接管管径采用d300，多箅雨水口连接管管径采用d400，i=1%坡向检查井，起点覆土不小于0.7米。6）管槽回填管顶上50cm以下及胸腔部分采用180°砂石回填，其余采用6%灰土回填，管顶上50cm以上一路基处理底部与道路路基处理重叠部分按路基处理要求进行回填。管道50cm范围内不得使用重型机械，覆土50-120cm不得使用机重超过15吨的重型静碾，采用振动碾施工时，其下覆土须超过1.2m。若过路管管顶至水稳层距离小于50cm时，施工时在铺筑一层水稳后，实施反开槽施工，破除水稳部分采用C20混凝土回填，水稳下方沟槽用中粗砂回填。机动车道雨水连接管施工，在实施完水稳底基层后反开槽施工，破除底基层采用C20混凝土回填，然后进行水稳基层施工。回填密实度：管顶上方0.5m以下不低于90%,胸腔部分不得低于95%，压实度为轻型击实度标准，与道路重叠部分为道路密实度。2、污水管道工程本工程污水管道采用开槽、顶管施工（具体见顶管专项施工方案）。1）管道基础Ill级钢筋混凝土承插式管，采用砂石基础，基础做法参照图图集施结-304。W0-11段采用顶管施工，采用顶进用钢筋混凝土管。2）管道接口接口采用III级钢筋混凝土承插管弹性橡胶密封圈柔性接口，具体做法参见图集06MS201-1P。顶管接口采用钢制F型接口。3）管道检查井做法要求同雨水管道检查井说明。4）管道材料管径DN600的排水管管材采用III级钢筋混凝土承插口管，管材符合《混凝土和钢筋混凝土排水管》（GB/T11836-2009）的要求。5）管槽回填做法要求同雨水管道回填说明。6）闭水试验管道接口工作结束72小时后，接口的水泥砂浆或其他接口材料已经具有一定强度后，在管道位于膨胀土段的管道回填土前进行闭水试验。管道两端用砖砌缝堵，并养护3-4天，使其达到一定强度后，向闭水段的检查井内注水，注水至规定水位后，开始记录。根据井内水面在规定时间内的下降值计算渗水量，渗水量不得超过施工规范规定的允许值为合格。排水管闭水试验的允许偏差及检验方法见下表。排水管闭水试验的允许偏差和检验方法序号项目允许偏差检查频率检验方法范围点数1D〈700mm不大于规范要求每个井段1计算渗水量2D>700--1500mm每3个井段抽检1段1计算渗水量质量控制点：确保闭水试验合格是污水管道施工质量的关键。在以往施工中造成排水管道漏水主要部位：1：套环位置2：排水管接入检查井位置3：井壁砂眼确保闭水试验验收合格的措施：①套环必须一次成形，套环施工时应用同等级的水泥砂浆灌满压实管底下的空隙，然后再浇筑砼，用振捣器振密实,避免二次成形时施工缝位漏水。②污水管接入检查井位置用水泥砂浆内外压实。③井壁批荡必须光滑直顺，不能有砂眼出现。④管道内灌满水24H后进行闭水实验。3、排水管道施工方法施工主要工艺流程为：（排除地下水）沟槽开挖一地基处理一基础施工一管道安装一检查井安装砌筑（污水管道闭水试验）一基坑回填土。根据施工安排采取平行流水作业，避免沟槽开挖后暴露过久，引起沟槽坍塌，同时可充分利用开挖土进行基坑回填，以减少施工现场的土方堆积和土方外运数量。...
