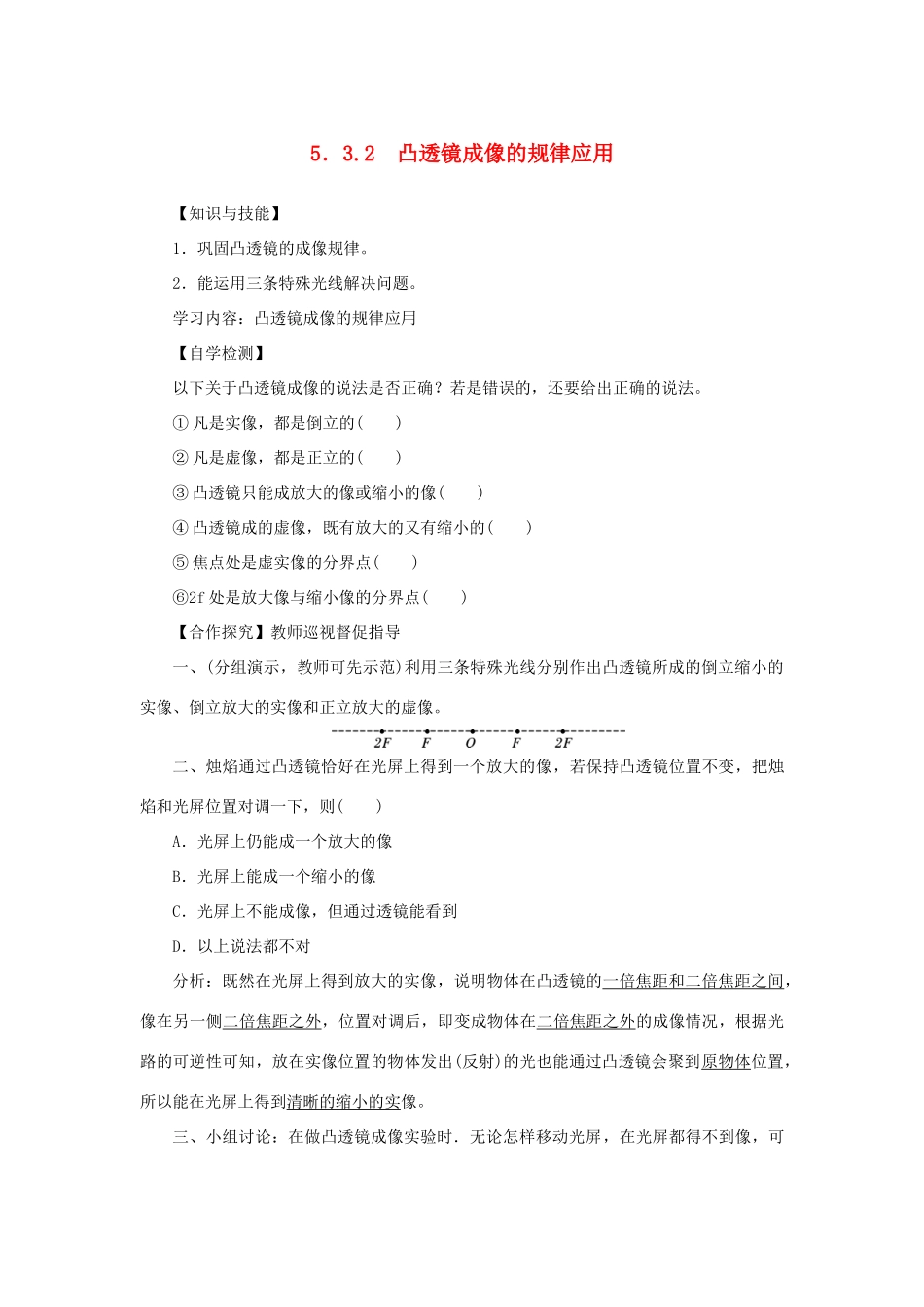

5.3.2凸透镜成像的规律应用【知识与技能】1.巩固凸透镜的成像规律。2.能运用三条特殊光线解决问题。学习内容:凸透镜成像的规律应用【自学检测】以下关于凸透镜成像的说法是否正确?若是错误的,还要给出正确的说法。①凡是实像,都是倒立的()②凡是虚像,都是正立的()③凸透镜只能成放大的像或缩小的像()④凸透镜成的虚像,既有放大的又有缩小的()⑤焦点处是虚实像的分界点()⑥2f处是放大像与缩小像的分界点()【合作探究】教师巡视督促指导一、(分组演示,教师可先示范)利用三条特殊光线分别作出凸透镜所成的倒立缩小的实像、倒立放大的实像和正立放大的虚像。二、烛焰通过凸透镜恰好在光屏上得到一个放大的像,若保持凸透镜位置不变,把烛焰和光屏位置对调一下,则()A.光屏上仍能成一个放大的像B.光屏上能成一个缩小的像C.光屏上不能成像,但通过透镜能看到D.以上说法都不对分析:既然在光屏上得到放大的实像,说明物体在凸透镜的一倍焦距和二倍焦距之间,像在另一侧二倍焦距之外,位置对调后,即变成物体在二倍焦距之外的成像情况,根据光路的可逆性可知,放在实像位置的物体发出(反射)的光也能通过凸透镜会聚到原物体位置,所以能在光屏上得到清晰的缩小的实像。三、小组讨论:在做凸透镜成像实验时.无论怎样移动光屏,在光屏都得不到像,可能原因有:①烛焰在焦点以内;②烛焰在焦点上;③烛焰、凸透镜、光屏的中心不在同一高度;④烛焰到凸透镜的距离稍大于焦距,成像在很远的地方,光具座的光屏无法移到该位置。正确的是(A)A.①②③④B.②③④C.①③④D.①②③四、已知物体和物体通过凸透镜后成的像的位置,确定凸透镜的位置,焦点位置并完成光路图。【展示交流】【精讲点拨】1.如图为凸透镜成像的示意图.由于不慎将透镜的上沿摔掉一块(图中阴影部分),则所成的像将(D)A.像的A′部分消失了B.像的B′部分消失了C.成像的效果不受影响D.像A′B′是完整的,亮度变暗小结:凸透镜的口径影响通光量(通过凸透镜光线的多少),凸透镜部分被遮挡只影响成像的亮度,并不会影响到像的完整性。2.讨论P99第6题(可以用数码相机示范做法,再解释做法的原因):照相时,如果发现部分同学没进入镜头,则应让照相机(摄影师)远离被照物体(增大物距),这是为了照到更大范围(也可以从视角角度理解:视角一定,视点(眼睛)离物体越远观察到的范围越大),同时要把镜头往后缩,目的是让胶片上的像清晰(物距增大,像距会减小)【即时练习】1.摄影师给小明拍了一张全身照后,又想给小明拍一张半身照,摄影师应________(填“靠近”或“远离”)小明,同时“调焦”,使镜头________(填“向前伸”或“向后缩”)。2.某兴趣小组同学在研究凸透镜成像规律实验时,记录并绘制了物体离凸透镜的距离u跟实像到透镜的距离v之间的关系(如图),则凸透镜的焦距为()A.60厘米B.40厘米C.20厘米D.10厘米【巩固练习】见课内训练
