陶瓷、冰晶石、水样检测方法VIP免费

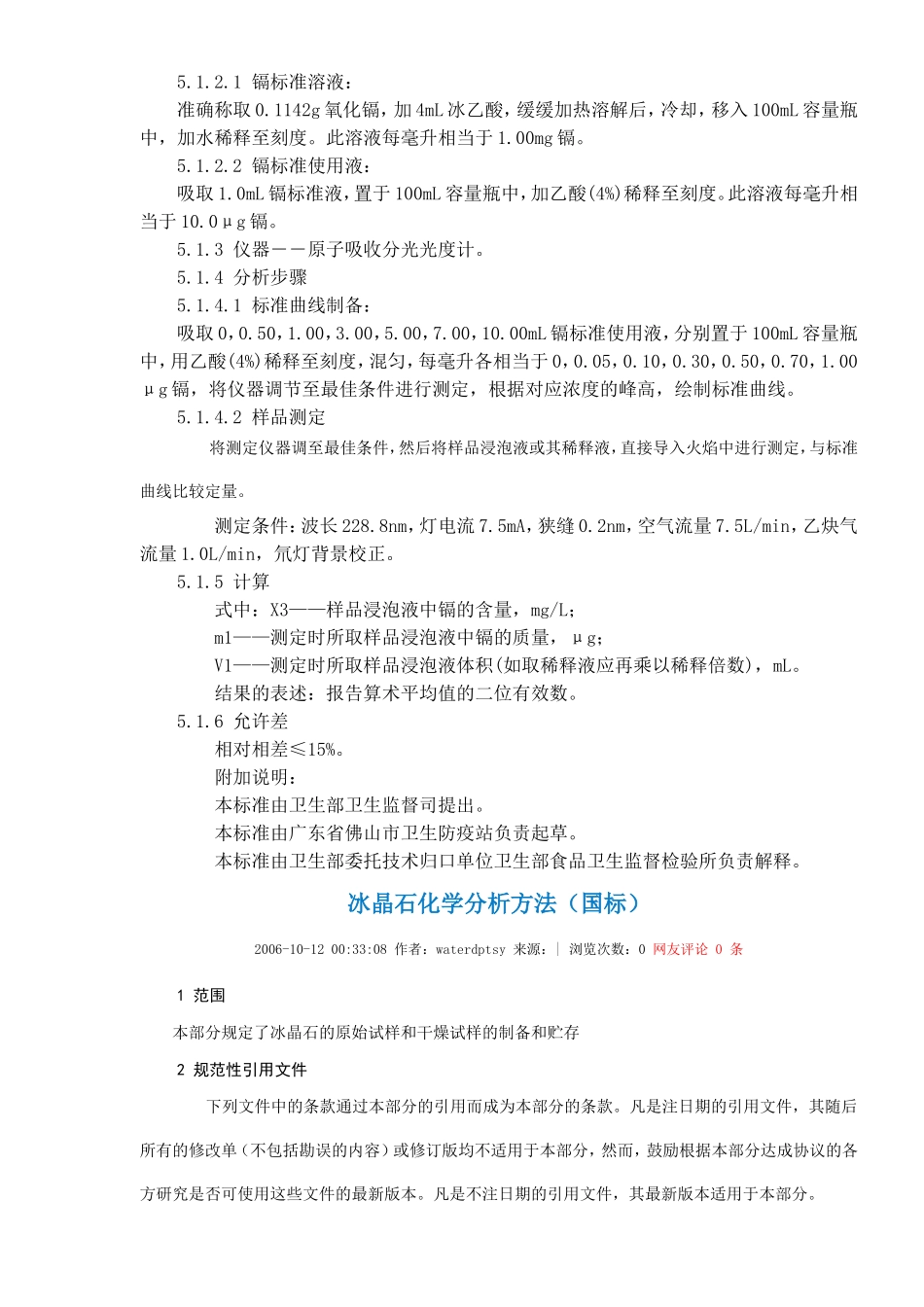

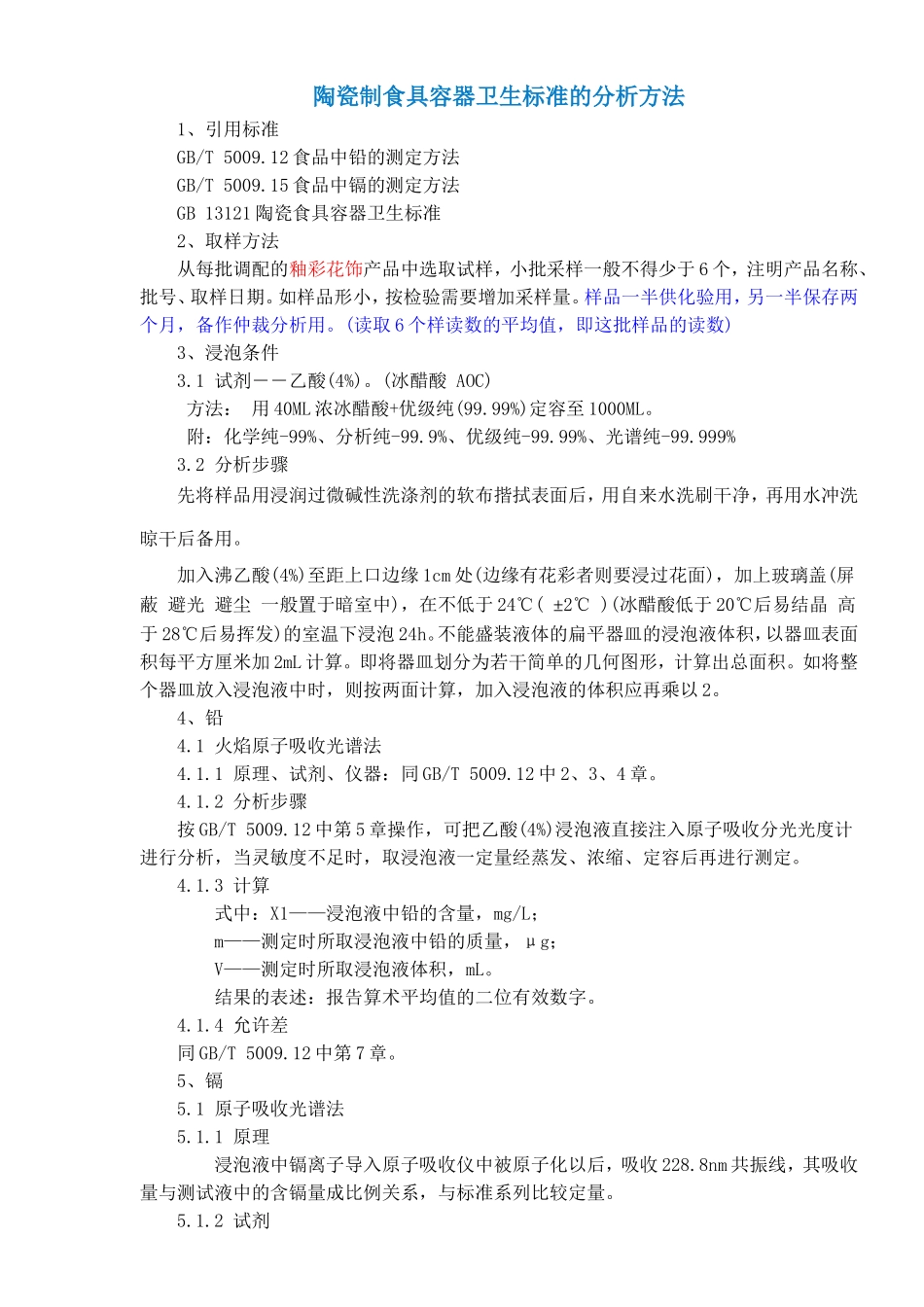

陶瓷制食具容器卫生标准的分析方法1、引用标准GB/T5009.12食品中铅的测定方法GB/T5009.15食品中镉的测定方法GB13121陶瓷食具容器卫生标准2、取样方法从每批调配的釉彩花饰产品中选取试样，小批采样一般不得少于6个，注明产品名称、批号、取样日期。如样品形小，按检验需要增加采样量。样品一半供化验用，另一半保存两个月，备作仲裁分析用。(读取6个样读数的平均值，即这批样品的读数)3、浸泡条件3.1试剂――乙酸(4%)。(冰醋酸AOC)方法：用40ML浓冰醋酸+优级纯(99.99%)定容至1000ML。附：化学纯-99%、分析纯-99.9%、优级纯-99.99%、光谱纯-99.999%3.2分析步骤先将样品用浸润过微碱性洗涤剂的软布揩拭表面后，用自来水洗刷干净，再用水冲洗晾干后备用。加入沸乙酸(4%)至距上口边缘1cm处(边缘有花彩者则要浸过花面)，加上玻璃盖(屏蔽避光避尘一般置于暗室中)，在不低于24℃(±2℃)(冰醋酸低于20℃后易结晶高于28℃后易挥发)的室温下浸泡24h。不能盛装液体的扁平器皿的浸泡液体积，以器皿表面积每平方厘米加2mL计算。即将器皿划分为若干简单的几何图形，计算出总面积。如将整个器皿放入浸泡液中时，则按两面计算，加入浸泡液的体积应再乘以2。4、铅4.1火焰原子吸收光谱法4.1.1原理、试剂、仪器：同GB/T5009.12中2、3、4章。4.1.2分析步骤按GB/T5009.12中第5章操作，可把乙酸(4%)浸泡液直接注入原子吸收分光光度计进行分析，当灵敏度不足时，取浸泡液一定量经蒸发、浓缩、定容后再进行测定。4.1.3计算式中：X1——浸泡液中铅的含量，mg/L；m——测定时所取浸泡液中铅的质量，μg；V——测定时所取浸泡液体积，mL。结果的表述：报告算术平均值的二位有效数字。4.1.4允许差同GB/T5009.12中第7章。5、镉5.1原子吸收光谱法5.1.1原理浸泡液中镉离子导入原子吸收仪中被原子化以后，吸收228.8nm共振线，其吸收量与测试液中的含镉量成比例关系，与标准系列比较定量。5.1.2试剂5.1.2.1镉标准溶液：准确称取0.1142g氧化镉，加4mL冰乙酸，缓缓加热溶解后，冷却，移入100mL容量瓶中，加水稀释至刻度。此溶液每毫升相当于1.00mg镉。5.1.2.2镉标准使用液：吸取1.0mL镉标准液，置于100mL容量瓶中，加乙酸(4%)稀释至刻度。此溶液每毫升相当于10.0μg镉。5.1.3仪器――原子吸收分光光度计。5.1.4分析步骤5.1.4.1标准曲线制备：吸取0，0.50，1.00，3.00，5.00，7.00，10.00mL镉标准使用液，分别置于100mL容量瓶中，用乙酸(4%)稀释至刻度，混匀，每毫升各相当于0，0.05，0.10，0.30，0.50，0.70，1.00μg镉，将仪器调节至最佳条件进行测定，根据对应浓度的峰高，绘制标准曲线。5.1.4.2样品测定将测定仪器调至最佳条件，然后将样品浸泡液或其稀释液，直接导入火焰中进行测定，与标准曲线比较定量。测定条件：波长228.8nm，灯电流7.5mA，狭缝0.2nm，空气流量7.5L/min，乙炔气流量1.0L/min，氘灯背景校正。5.1.5计算式中：X3——样品浸泡液中镉的含量，mg/L；m1——测定时所取样品浸泡液中镉的质量，μg；V1——测定时所取样品浸泡液体积(如取稀释液应再乘以稀释倍数)，mL。结果的表述：报告算术平均值的二位有效数。5.1.6允许差相对相差≤15%。附加说明：本标准由卫生部卫生监督司提出。本标准由广东省佛山市卫生防疫站负责起草。本标准由卫生部委托技术归口单位卫生部食品卫生监督检验所负责解释。冰晶石化学分析方法（国标）2006-10-1200:33:08作者：waterdptsy来源：|浏览次数：0网友评论0条1范围本部分规定了冰晶石的原始试样和干燥试样的制备和贮存2规范性引用文件下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB4291-200X《冰晶石》3试样的制备和贮存3．1实验室样品采用GB4291-200X《冰晶石》中所指定的方法制备和贮存试验室试样。3．2原始试样的制备供某些几何特性测定,供某些物理和物理化学性质的试验,以及供湿存水分的测定。取约300g实验室试样（3.1）,将其放到密封容器中...
