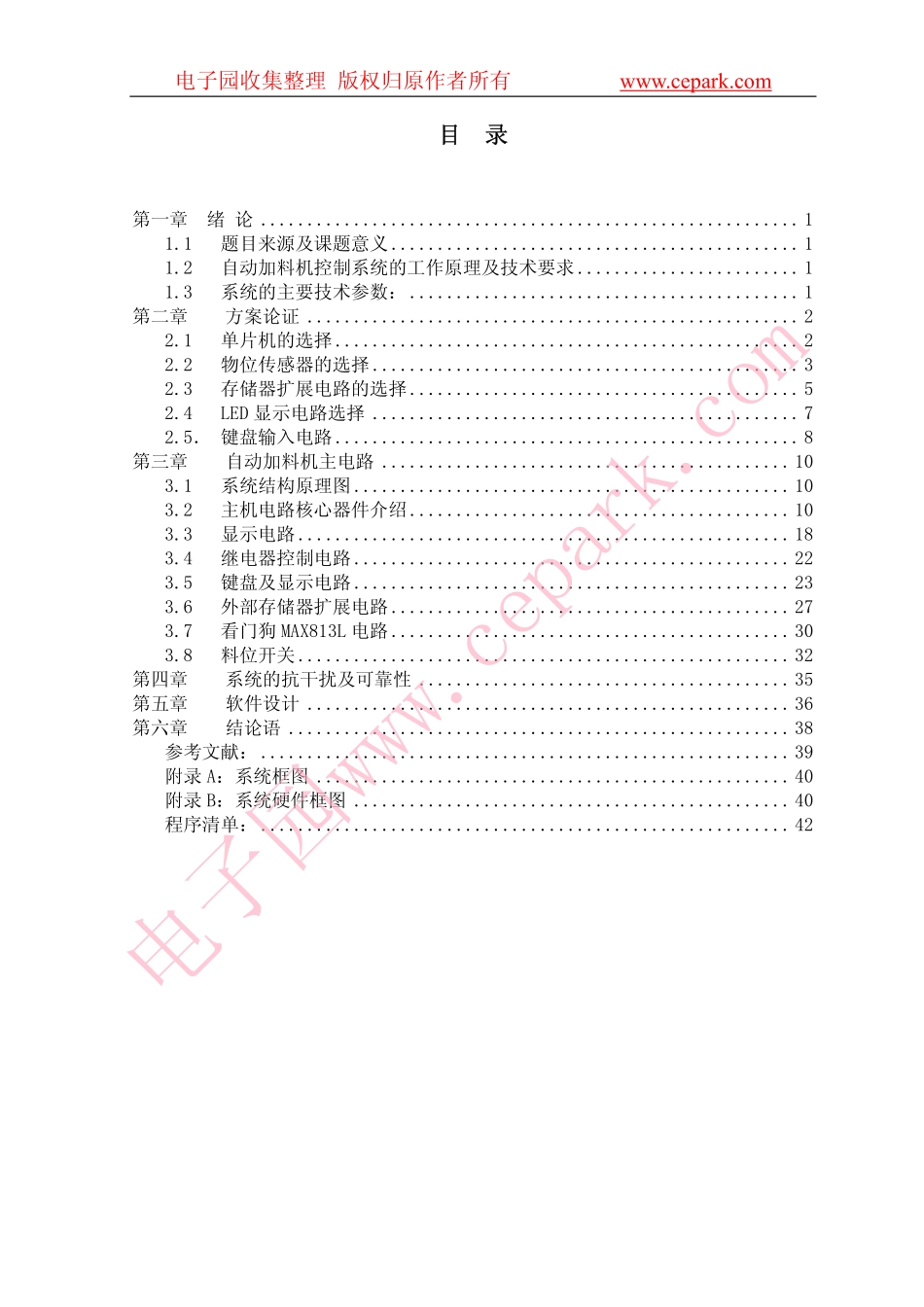

电子园收集整理版权归原作者所有www.cepark.com目录第一章绪论..........................................................11.1题目来源及课题意义............................................11.2自动加料机控制系统的工作原理及技术要求........................11.3系统的主要技术参数：..........................................1第二章方案论证.....................................................22.1单片机的选择..................................................22.2物位传感器的选择..............................................32.3存储器扩展电路的选择..........................................52.4LED显示电路选择..............................................72.5．键盘输入电路..................................................8第三章自动加料机主电路............................................103.1系统结构原理图...............................................103.2主机电路核心器件介绍.........................................103.3显示电路.....................................................183.4继电器控制电路...............................................223.5键盘及显示电路...............................................233.6外部存储器扩展电路...........................................273.7看门狗MAX813L电路...........................................303.8料位开关.....................................................32第四章系统的抗干扰及可靠性........................................35第五章软件设计....................................................36第六章结论语......................................................38参考文献：.........................................................39附录A：系统框图...................................................40附录B：系统硬件框图...............................................40程序清单：.........................................................42电子园www.cepark.com电子园收集整理版权归原作者所有www.cepark.com1第一章绪论1.1题目来源及课题意义在现代科学技术的许多领域中，自动控制技术起这愈来愈重要的作用，并且，随着生产和科学技术的发展，自动化水平也越来越高。自动控制利用控制装置使被控对象的某个参数自动的按照预定的规律运行。本设计的自动加料机控制系统就是采用自动控制技术来实现功能的，这样就大大提高了工作的效率，整个过程又快又稳。1.2自动加料机控制系统的工作原理及技术要求本设计的由单片机控制的自动加料系统是与料斗式干燥机配套的加料系统。根据加料工艺要求，其工作原理是：先将真空管关闭，启动电机，用低真空气流将塑料树脂粒子送入真空管，电机停转，再将粒子排入料斗，如此循环。在设计的控制系统中，可用一个电机控制两个加料生产线，由方向阀切换。两个生产线既可单独运行，也可同时运行。假如两者同时运行，当一生产线输送结束后，判断到另一个生产线排料已经结束，那么，电机不停转而方向阀换向，从而为另一个生产线送料。这样可以发挥控制系统和电机的效率，从而实现供料自动化。控制系统的控制器有单片机89C51和扩展电路组成，单片机控制继电器，继电器控制交流接触器，又由接触器控制电机等执行机构的运动。本控制系统可以根据送料工艺的需要，设置两条生产线的输送、排料、满料、空料等参数值，也可装载系统前次工艺参数值。1.3系统的主要技术参数：（1）用一台电机控制两条生产线（2）要能检测到满料状态，并显示出输送、排料、满料时间（3）时间误差：0.1秒（4）具有抗干扰能力电子园www.cepark.com电子园收集整理版权归原作者所有www.cepark.com2第二章方案论证2.1单片机的选择20世纪80年代以来，单片机的发展非常迅速，就通用单片机而言，世界上一些著名的计算机厂家已投放市场的产品就有50多个系列，数百个品种。目前世界上较为著名的8位单片机的生产厂...
