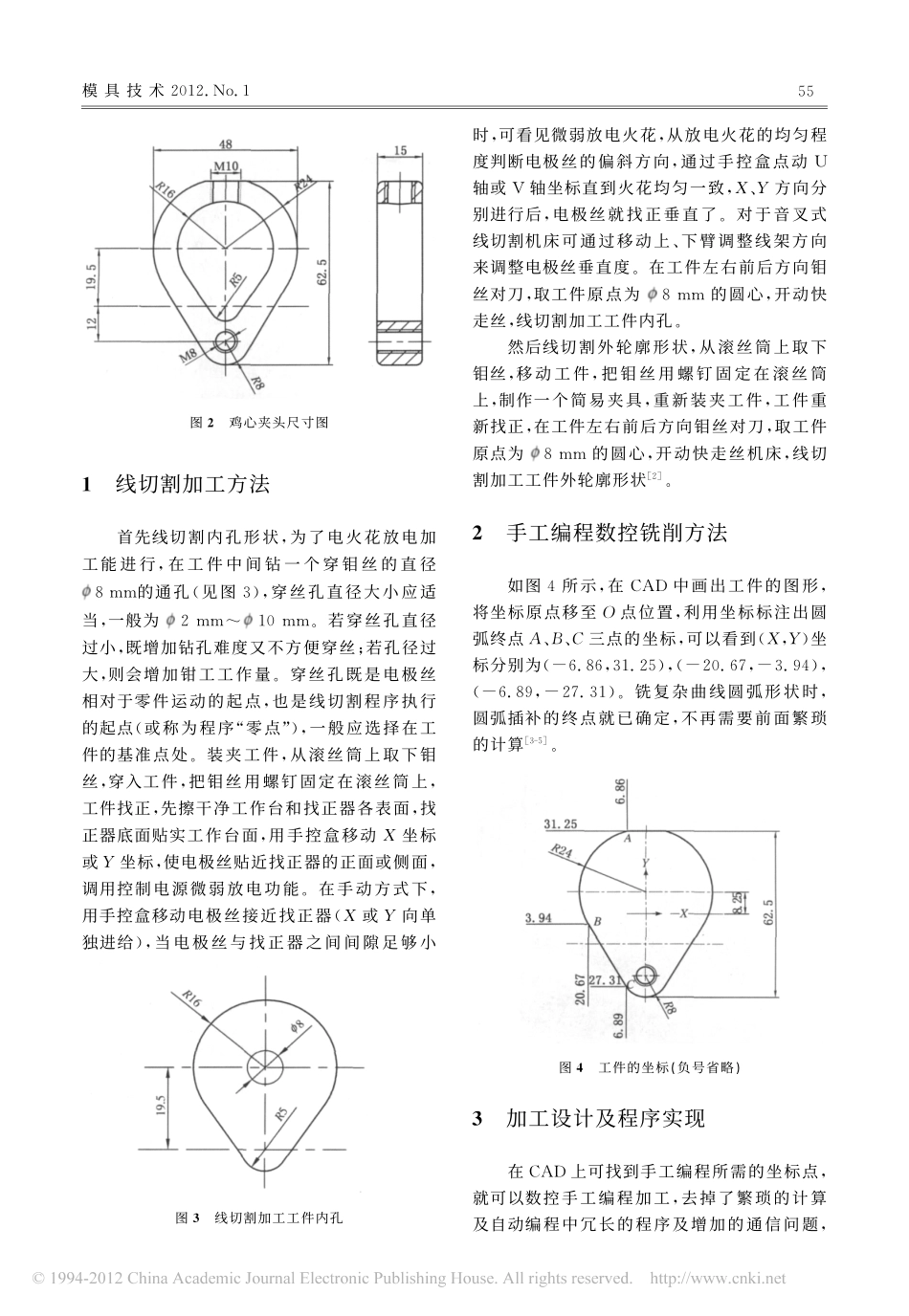

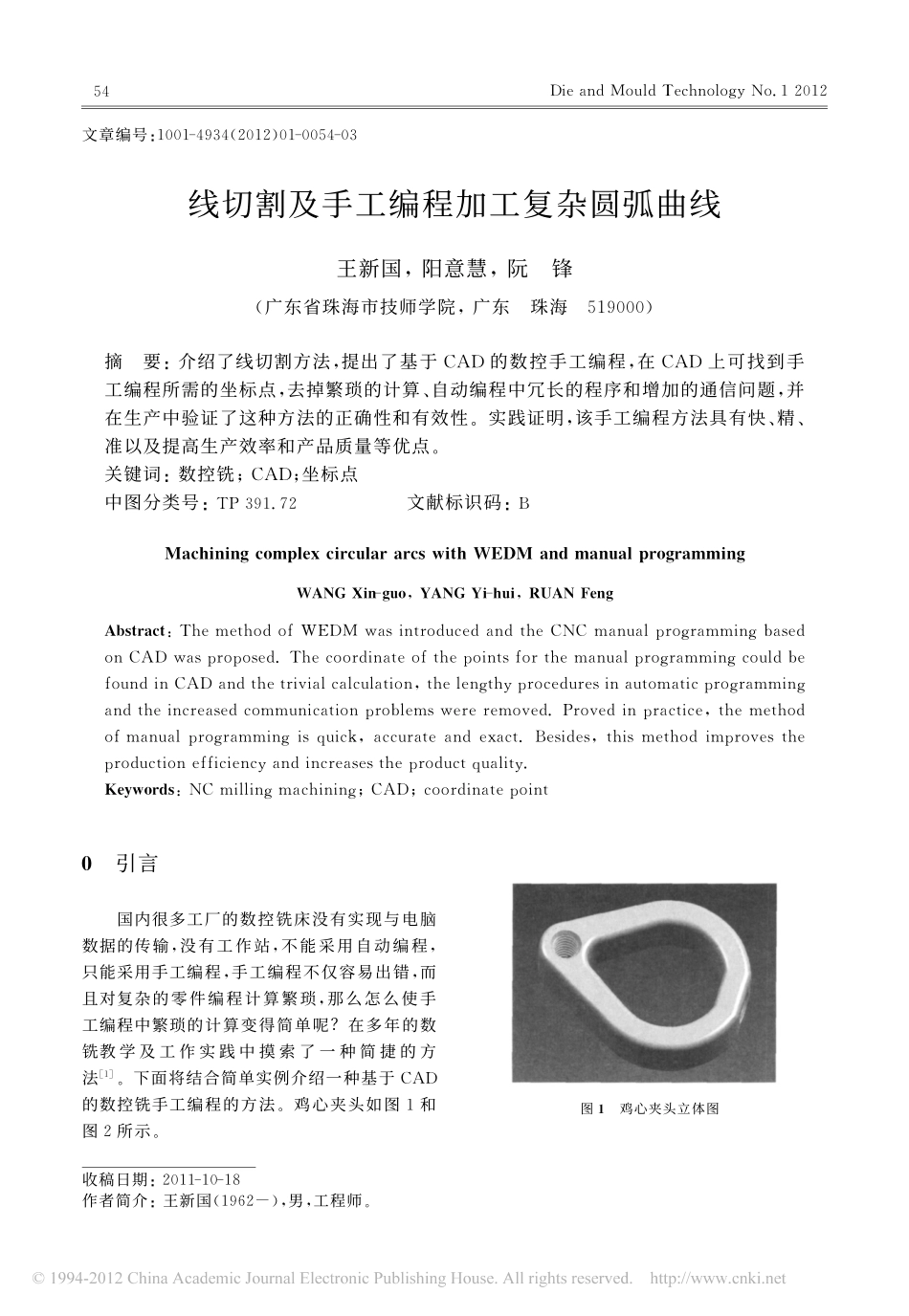

收稿日期：２０１１－１０－１８作者简介：王新国（１９６２－），男，工程师。文章编号：１００１－４９３４（２０１２）０１－００５４－０３线切割及手工编程加工复杂圆弧曲线王新国，阳意慧，阮锋（广东省珠海市技师学院，广东珠海５１９０００）摘要：介绍了线切割方法，提出了基于ＣＡＤ的数控手工编程，在ＣＡＤ上可找到手工编程所需的坐标点，去掉繁琐的计算、自动编程中冗长的程序和增加的通信问题，并在生产中验证了这种方法的正确性和有效性。实践证明，该手工编程方法具有快、精、准以及提高生产效率和产品质量等优点。关键词：数控铣；ＣＡＤ；坐标点中图分类号：ＴＰ３９１．７２文献标识码：ＢＭａｃｈｉｎｉｎｇｃｏｍｐｌｅｘｃｉｒｃｕｌａｒａｒｃｓｗｉｔｈＷＥＤＭａｎｄｍａｎｕａｌｐｒｏｇｒａｍｍｉｎｇＷＡＮＧＸｉｎ－ｇｕｏ，ＹＡＮＧＹｉ－ｈｕｉ，ＲＵＡＮＦｅｎｇＡｂｓｔｒａｃｔ：ＴｈｅｍｅｔｈｏｄｏｆＷＥＤＭｗａｓｉｎｔｒｏｄｕｃｅｄａｎｄｔｈｅＣＮＣｍａｎｕａｌｐｒｏｇｒａｍｍｉｎｇｂａｓｅｄｏｎＣＡＤｗａｓｐｒｏｐｏｓｅｄ．ＴｈｅｃｏｏｒｄｉｎａｔｅｏｆｔｈｅｐｏｉｎｔｓｆｏｒｔｈｅｍａｎｕａｌｐｒｏｇｒａｍｍｉｎｇｃｏｕｌｄｂｅｆｏｕｎｄｉｎＣＡＤａｎｄｔｈｅｔｒｉｖｉａｌｃａｌｃｕｌａｔｉｏｎ，ｔｈｅｌｅｎｇｔｈｙｐｒｏｃｅｄｕｒｅｓｉｎａｕｔｏｍａｔｉｃｐｒｏｇｒａｍｍｉｎｇａｎｄｔｈｅｉｎｃｒｅａｓｅｄｃｏｍｍｕｎｉｃａｔｉｏｎｐｒｏｂｌｅｍｓｗｅｒｅｒｅｍｏｖｅｄ．Ｐｒｏｖｅｄｉｎｐｒａｃｔｉｃｅ，ｔｈｅｍｅｔｈｏｄｏｆｍａｎｕａｌｐｒｏｇｒａｍｍｉｎｇｉｓｑｕｉｃｋ，ａｃｃｕｒａｔｅａｎｄｅｘａｃｔ．Ｂｅｓｉｄｅｓ，ｔｈｉｓｍｅｔｈｏｄｉｍｐｒｏｖｅｓｔｈｅｐｒｏｄｕｃｔｉｏｎｅｆｆｉｃｉｅｎｃｙａｎｄｉｎｃｒｅａｓｅｓｔｈｅｐｒｏｄｕｃｔｑｕａｌｉｔｙ．Ｋｅｙｗｏｒｄｓ：ＮＣｍｉｌｌｉｎｇｍａｃｈｉｎｉｎｇ；ＣＡＤ；ｃｏｏｒｄｉｎａｔｅｐｏｉｎｔ０引言国内很多工厂的数控铣床没有实现与电脑数据的传输，没有工作站，不能采用自动编程，只能采用手工编程，手工编程不仅容易出错，而且对复杂的零件编程计算繁琐，那么怎么使手工编程中繁琐的计算变得简单呢？在多年的数铣教学及工作实践中摸索了一种简捷的方法［１］。下面将结合简单实例介绍一种基于ＣＡＤ的数控铣手工编程的方法。鸡心夹头如图１和图２所示。图１鸡心夹头立体图４５ＤｉｅａｎｄＭｏｕｌｄＴｅｃｈｎｏｌｏｇｙＮｏ．１２０１２图２鸡心夹头尺寸图图３线切割加工工件内孔１线切割加工方法首先线切割内孔形状，为了电火花放电加工能进行，在工件中间钻一个穿钼丝的直径８ｍｍ的通孔（见图３），穿丝孔直径大小应适当，一般为２ｍｍ～１０ｍｍ。若穿丝孔直径过小，既增加钻孔难度又不方便穿丝；若孔径过大，则会增加钳工工作量。穿丝孔既是电极丝相对于零件运动的起点，也是线切割程序执行的起点（或称为程序“零点”），一般应选择在工件的基准点处。装夹工件，从滚丝筒上取下钼丝，穿入工件，把钼丝用螺钉固定在滚丝筒上，工件找正，先擦干净工作台和找正器各表面，找正器底面贴实工作台面，用手控盒移动Ｘ坐标或Ｙ坐标，使电极丝贴近找正器的正面或侧面，调用控制电源微弱放电功能。在手动方式下，用手控盒移动电极丝接近找正器（Ｘ或Ｙ向单独进给），当电极丝与找正器之间间隙足够小时，可看见微弱放电火花，从放电火花的均匀程度判断电极丝的偏斜方向，通过手控盒点动Ｕ轴或Ｖ轴坐标直到火花均匀一致，Ｘ、Ｙ方向分别进行后，电极丝就找正垂直了。对于音叉式线切割机床可通过移动上、下臂调整线架方向来调整电极丝垂直度。在工件左右前后方向钼丝对刀，取工件原点为８ｍｍ的圆心，开动快走丝，线切割加工工件内孔。然后线切割外轮廓形状，从滚丝筒上取下钼丝，移动工件，把钼丝用螺钉固定在滚丝筒上，制作一个简易夹具，重新装夹工件，工件重新找正，在工件左右前后方向钼丝对刀，取工件原点为８ｍｍ的圆心，开动快走丝机床，线切割加工工件外轮廓形状［２］。２手工编程...
