纤维热收缩试验仪实验方法VIP专享VIP免费

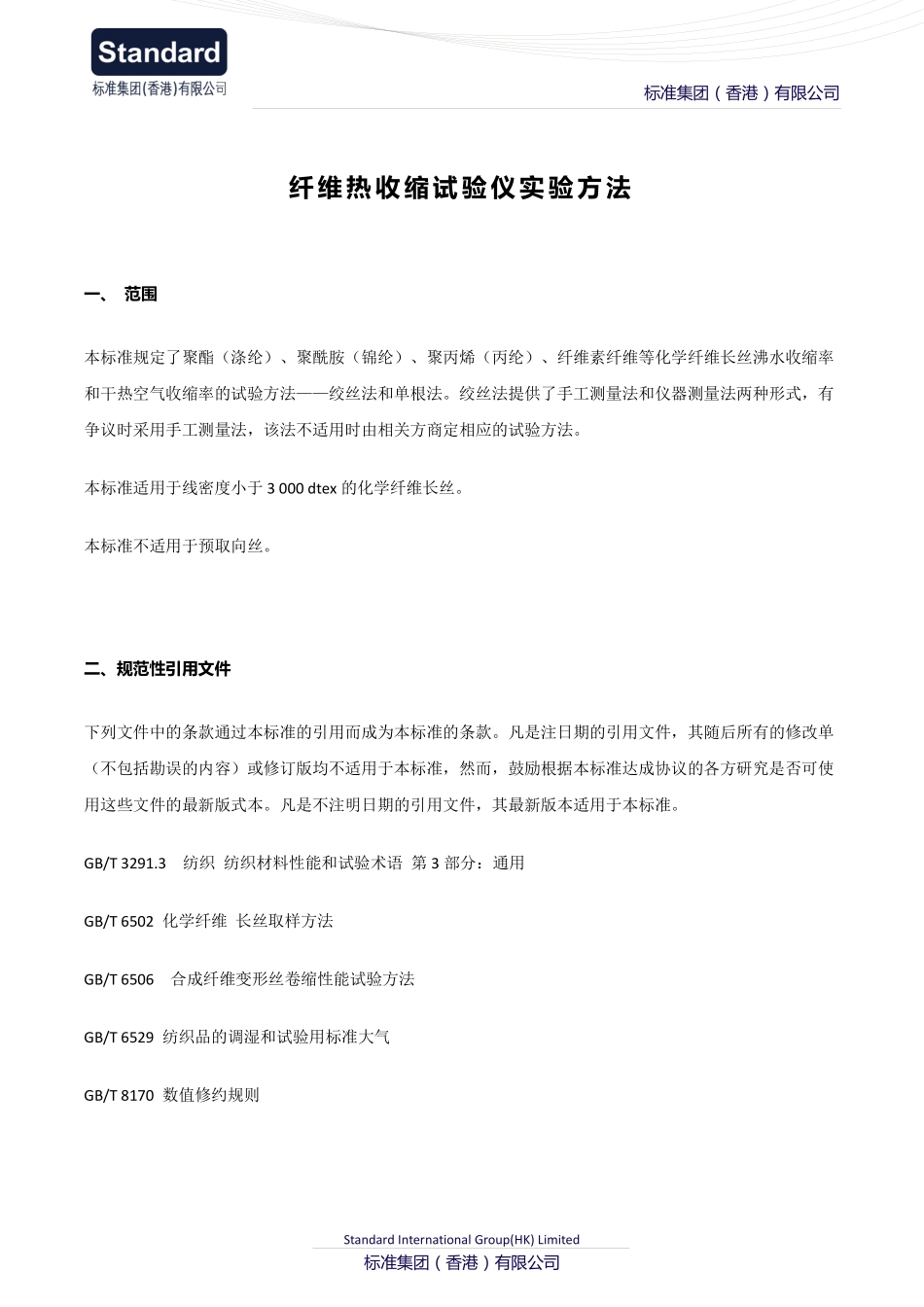

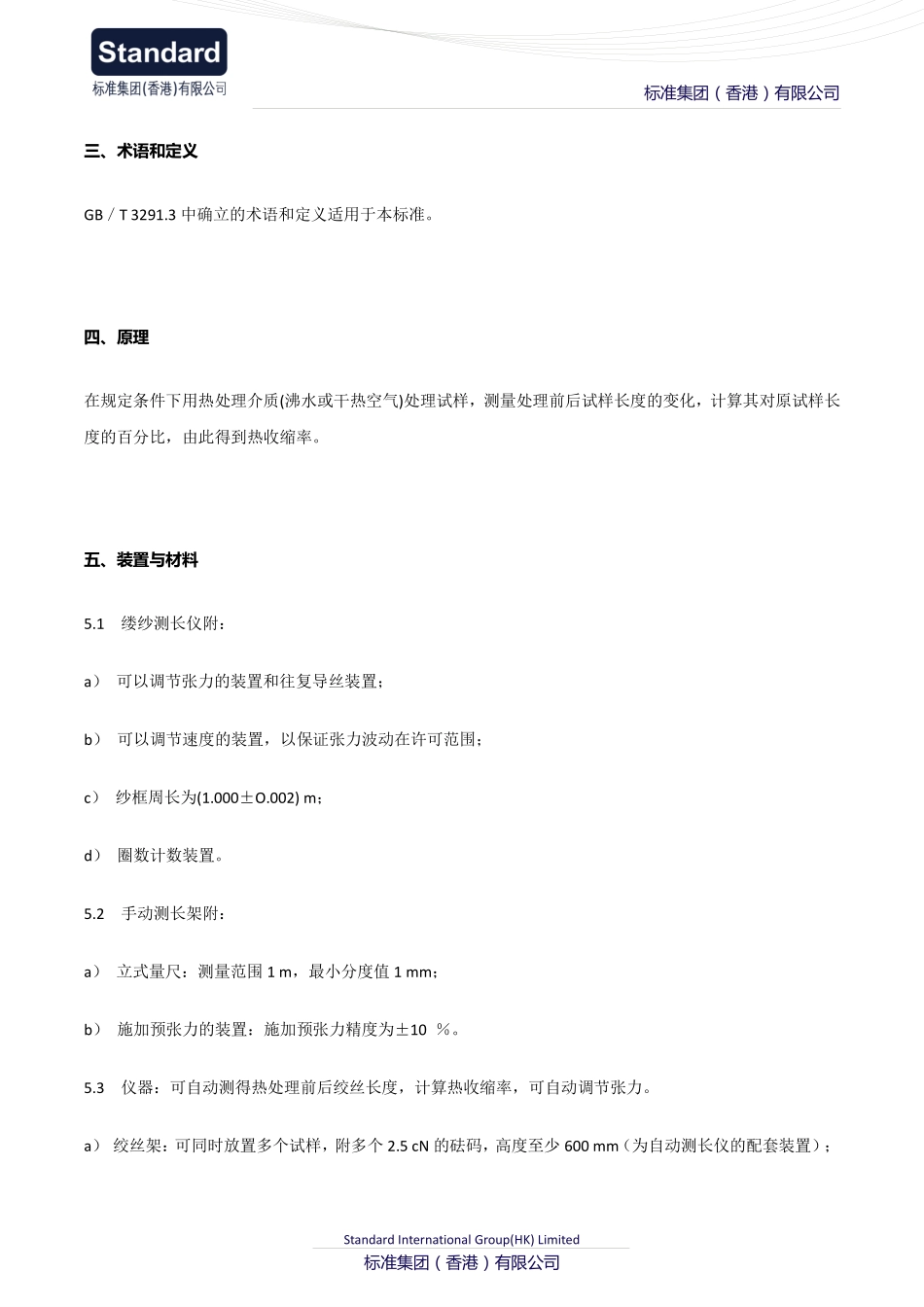

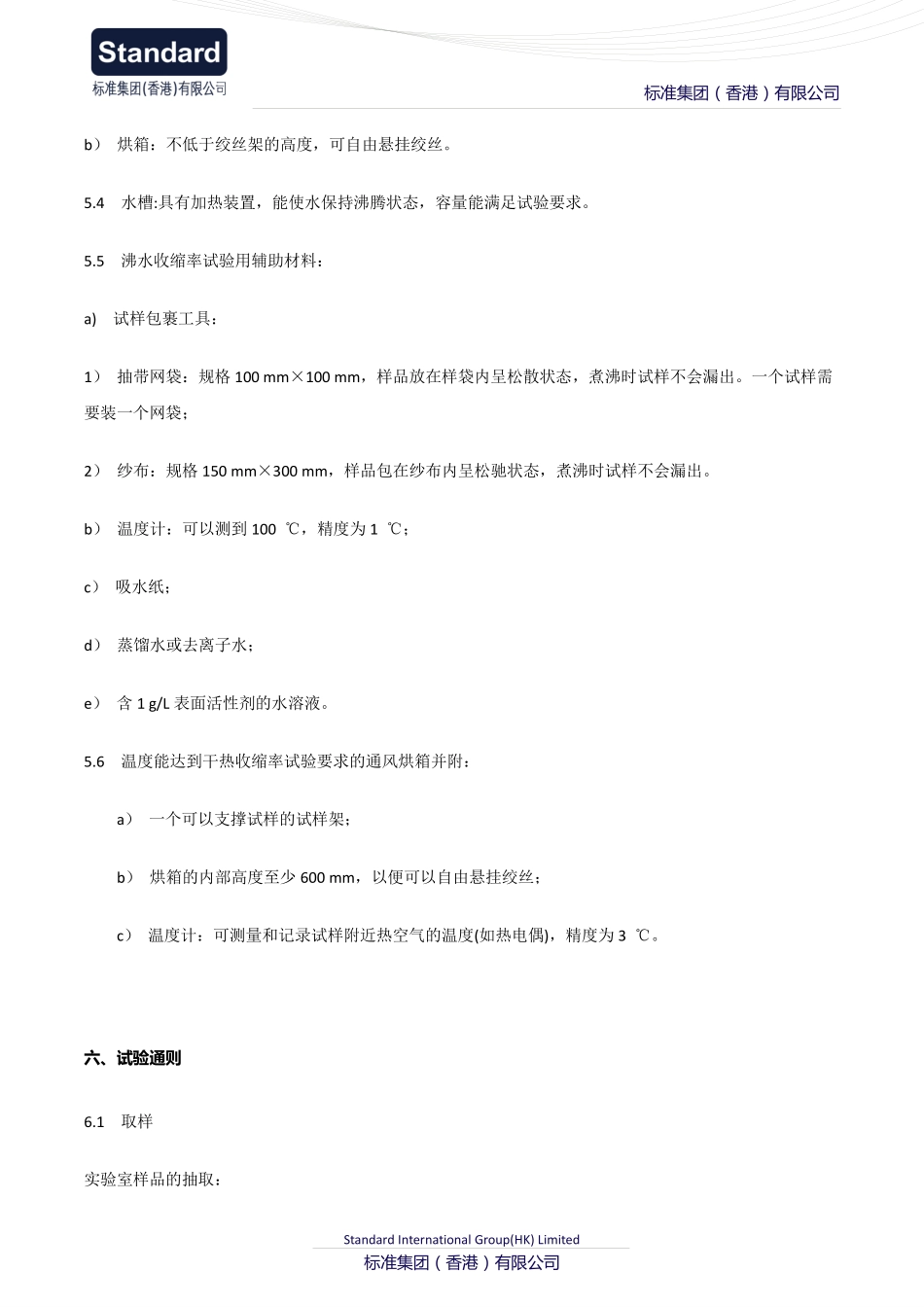

标准集团（香港）有限公司StandardInternationalGroup(HK)Limited标准集团（香港）有限公司纤维热收缩试验仪实验方法一、范围本标准规定了聚酯（涤纶）、聚酰胺（锦纶）、聚丙烯（丙纶）、纤维素纤维等化学纤维长丝沸水收缩率和干热空气收缩率的试验方法——绞丝法和单根法。绞丝法提供了手工测量法和仪器测量法两种形式，有争议时采用手工测量法，该法不适用时由相关方商定相应的试验方法。本标准适用于线密度小于3000dtex的化学纤维长丝。本标准不适用于预取向丝。二、规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版式本。凡是不注明日期的引用文件，其最新版本适用于本标准。GB/T3291.3纺织纺织材料性能和试验术语第3部分：通用GB/T6502化学纤维长丝取样方法GB/T6506合成纤维变形丝卷缩性能试验方法GB/T6529纺织品的调湿和试验用标准大气GB/T8170数值修约规则标准集团（香港）有限公司StandardInternationalGroup(HK)Limited标准集团（香港）有限公司三、术语和定义GB／T3291.3中确立的术语和定义适用于本标准。四、原理在规定条件下用热处理介质(沸水或干热空气)处理试样，测量处理前后试样长度的变化，计算其对原试样长度的百分比，由此得到热收缩率。五、装置与材料5.1缕纱测长仪附：a）可以调节张力的装置和往复导丝装置；b）可以调节速度的装置，以保证张力波动在许可范围；c）纱框周长为(1.000±O.002)m；d）圈数计数装置。5.2手动测长架附：a）立式量尺：测量范围1m，最小分度值1mm；b）施加预张力的装置：施加预张力精度为±10％。5.3仪器：可自动测得热处理前后绞丝长度，计算热收缩率，可自动调节张力。a）绞丝架：可同时放置多个试样，附多个2.5cN的砝码，高度至少600mm（为自动测长仪的配套装置）；标准集团（香港）有限公司StandardInternationalGroup(HK)Limited标准集团（香港）有限公司b）烘箱：不低于绞丝架的高度，可自由悬挂绞丝。5.4水槽:具有加热装置，能使水保持沸腾状态，容量能满足试验要求。5.5沸水收缩率试验用辅助材料：a)试样包裹工具：1）抽带网袋：规格100mm×100mm，样品放在样袋内呈松散状态，煮沸时试样不会漏出。一个试样需要装一个网袋；2）纱布：规格150mm×300mm，样品包在纱布内呈松驰状态，煮沸时试样不会漏出。b）温度计：可以测到100℃，精度为1℃；c）吸水纸；d）蒸馏水或去离子水；e）含1g/L表面活性剂的水溶液。5.6温度能达到干热收缩率试验要求的通风烘箱并附：a）一个可以支撑试样的试样架；b）烘箱的内部高度至少600mm，以便可以自由悬挂绞丝；c）温度计：可测量和记录试样附近热空气的温度(如热电偶)，精度为3℃。六、试验通则6.1取样实验室样品的抽取：标准集团（香港）有限公司StandardInternationalGroup(HK)Limited标准集团（香港）有限公司a）散件实验室样品按需取样；b）批量实验室样品的抽取按GB/T6502规定。注：不要抽取在运输途中意外受潮、擦伤或包装已经打开的卷装。6.2试验条件6.2.1预调湿当试样回潮率超过公定回潮率时，需要进行预调湿：a）温度不超过50℃；b）相对湿度(5～25)%；c）时间大于30min。6.2.2调湿和试验用标准大气涤纶和丙纶纤维试样的调湿和试验用标准大气：a）温度（20±2）℃；b）相对湿度（65±5）%；c）调湿时间4h。其他化学纤维试样的调湿和试验用标准大气为：a）温度（20±2）℃；b）相对湿度（65±2）%；c）推荐调湿时间16h。标准集团（香港）有限公司StandardInternationalGroup(HK)Limited标准集团（香港）有限公司双方约定试样调湿时间可参见附录A。6.2.3沸水处理条件6.2.3.1在水槽中加入含有1g/L表面活性剂的去离子水或蒸馏水，水量至少是试样和样袋（或纱布）40倍，并确保试样完全浸没和不能碰水槽壁。6.2.3.2煮沸时间（30±5）min。6.2.3.3煮后试样烘干温度为(55±5)℃，烘干时间约60min（烘干为止），也可以在标准大气中自然晾干。注：由于水的沸点取决于测定点的大气压，因此大气压的变化可引起沸...
