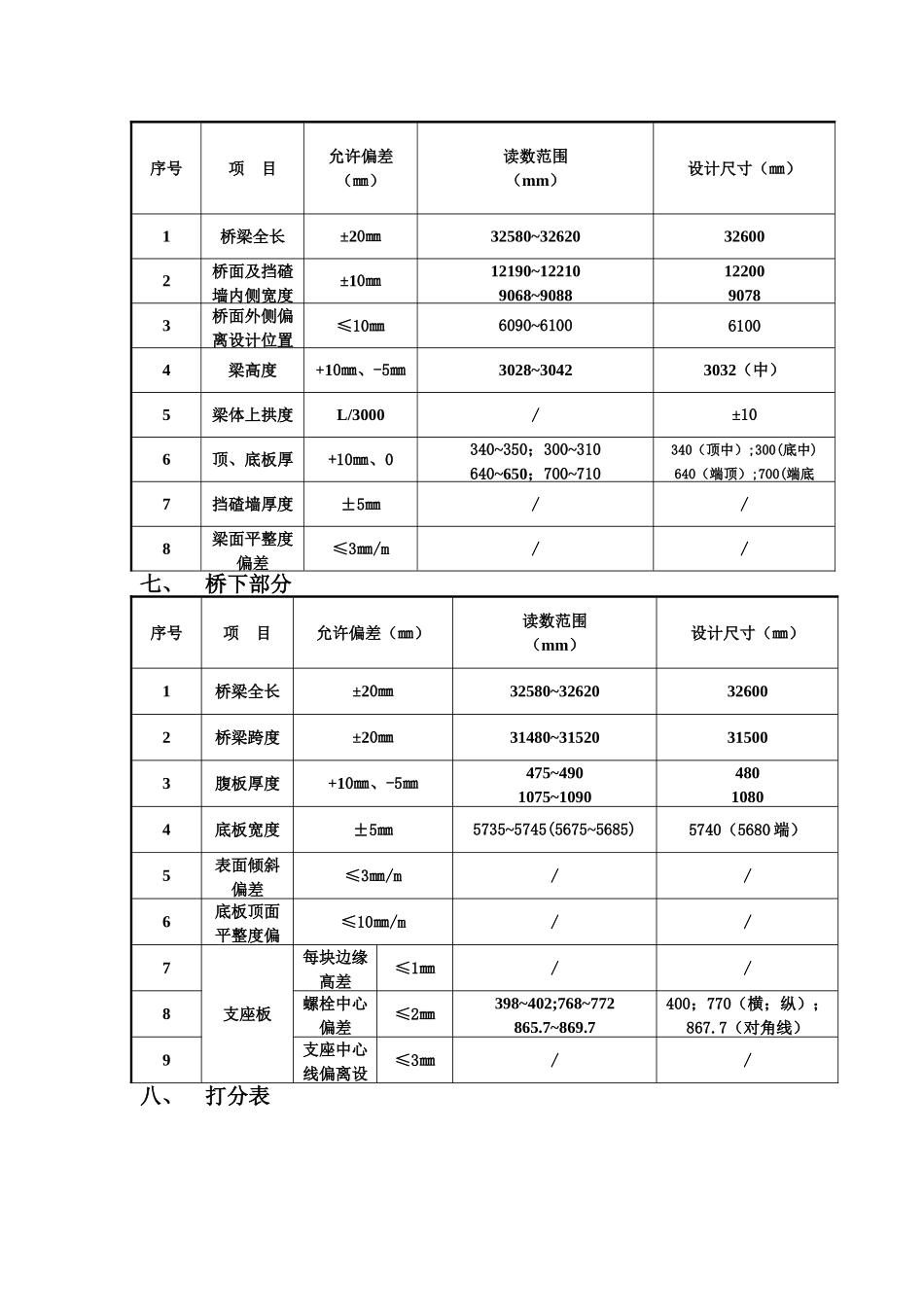

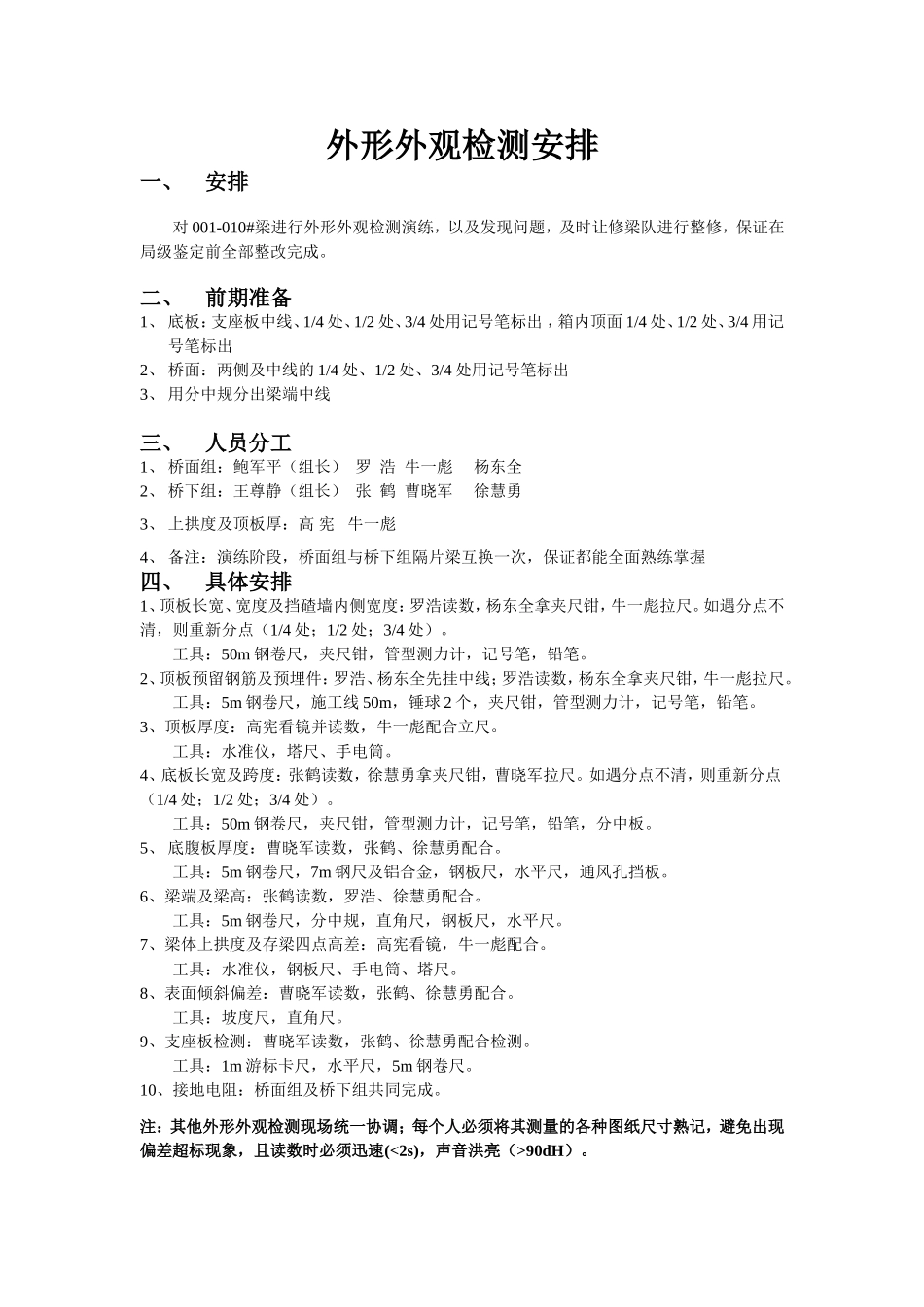

外形外观检测安排一、安排对001-010#梁进行外形外观检测演练，以及发现问题，及时让修梁队进行整修，保证在局级鉴定前全部整改完成。二、前期准备1、底板：支座板中线、1/4处、1/2处、3/4处用记号笔标出，箱内顶面1/4处、1/2处、3/4用记号笔标出2、桥面：两侧及中线的1/4处、1/2处、3/4处用记号笔标出3、用分中规分出梁端中线三、人员分工1、桥面组：鲍军平（组长）罗浩牛一彪杨东全2、桥下组：王尊静（组长）张鹤曹晓军徐慧勇3、上拱度及顶板厚：高宪牛一彪4、备注：演练阶段，桥面组与桥下组隔片梁互换一次，保证都能全面熟练掌握四、具体安排1、顶板长宽、宽度及挡碴墙内侧宽度：罗浩读数，杨东全拿夹尺钳，牛一彪拉尺。如遇分点不清，则重新分点（1/4处；1/2处；3/4处）。工具：50m钢卷尺，夹尺钳，管型测力计，记号笔，铅笔。2、顶板预留钢筋及预埋件：罗浩、杨东全先挂中线；罗浩读数，杨东全拿夹尺钳，牛一彪拉尺。工具：5m钢卷尺，施工线50m，锤球2个，夹尺钳，管型测力计，记号笔，铅笔。3、顶板厚度：高宪看镜并读数，牛一彪配合立尺。工具：水准仪，塔尺、手电筒。4、底板长宽及跨度：张鹤读数，徐慧勇拿夹尺钳，曹晓军拉尺。如遇分点不清，则重新分点（1/4处；1/2处；3/4处）。工具：50m钢卷尺，夹尺钳，管型测力计，记号笔，铅笔，分中板。5、底腹板厚度：曹晓军读数，张鹤、徐慧勇配合。工具：5m钢卷尺，7m钢尺及铝合金，钢板尺，水平尺，通风孔挡板。6、梁端及梁高：张鹤读数，罗浩、徐慧勇配合。工具：5m钢卷尺，分中规，直角尺，钢板尺，水平尺。7、梁体上拱度及存梁四点高差：高宪看镜，牛一彪配合。工具：水准仪，钢板尺、手电筒、塔尺。8、表面倾斜偏差：曹晓军读数，张鹤、徐慧勇配合。工具：坡度尺，直角尺。9、支座板检测：曹晓军读数，张鹤、徐慧勇配合检测。工具：1m游标卡尺，水平尺，5m钢卷尺。10、接地电阻：桥面组及桥下组共同完成。注：其他外形外观检测现场统一协调；每个人必须将其测量的各种图纸尺寸熟记，避免出现偏差超标现象，且读数时必须迅速(<2s)，声音洪亮（>90dH）。五、设计尺寸及允许误差（牢记）序号项目允许偏差（㎜）设计尺寸（㎜）1桥梁全长±20㎜326002桥梁跨度±20㎜315003桥面及挡碴墙内侧宽度±10㎜122009078（钢筋）4腹板厚度+10㎜、-5㎜4801080（1068垂直）5底板宽度±5㎜5740（5680端）6桥面外侧偏离设计位置≤10㎜61007梁高度+10㎜、-5㎜3032（端）8梁体上拱度L/3000±109顶、底板厚+10㎜、0340（顶中）;300(底中)640（端顶）;700(端底)10挡碴墙厚度±5㎜/11表面倾斜偏差≤3㎜/m（）/12梁面平整度偏差≤3㎜/m（顶面）≤10㎜/m（箱内）/13预埋配件U型螺栓偏离设计位置10/14外露长度10/15两肢中心距±1/16支座板每块边缘高差≤1㎜/17螺栓中心偏差≤2㎜400；770（横；纵）；867.7（对角线）18支座中心线偏离设计位置≤3㎜235019表面裂纹非预应力部分宽度≤0.2㎜/预应力部分不允许出现裂纹/六、桥上部分序号项目允许偏差（㎜）读数范围（mm）设计尺寸（㎜）1桥梁全长±20㎜32580~32620326002桥面及挡碴墙内侧宽度±10㎜12190~122109068~90881220090783桥面外侧偏离设计位置≤10㎜6090~610061004梁高度+10㎜、-5㎜3028~30423032（中）5梁体上拱度L/3000/±106顶、底板厚+10㎜、0340~350；300~310640~650；700~710340（顶中）;300(底中)640（端顶）;700(端底7挡碴墙厚度±5㎜//8梁面平整度偏差≤3㎜/m//七、桥下部分序号项目允许偏差（㎜）读数范围（mm）设计尺寸（㎜）1桥梁全长±20㎜32580~32620326002桥梁跨度±20㎜31480~31520315003腹板厚度+10㎜、-5㎜475~4901075~109048010804底板宽度±5㎜5735~5745(5675~5685)5740（5680端）5表面倾斜偏差≤3㎜/m//6底板顶面平整度偏≤10㎜/m//7支座板每块边缘高差≤1㎜//8螺栓中心偏差≤2㎜398~402;768~772865.7~869.7400；770（横；纵）；867.7（对角线）9支座中心线偏离设≤3㎜//八、打分表箱梁/外形外观检验原始记录(梁上部分)编号：共页第页样品名称客运专线预制后张法预应力混凝土铁路桥箱型简支梁型号31.5m编号制造/委托单位中铁十二局集团第一工程有限公司试件状态检前未见异常...
