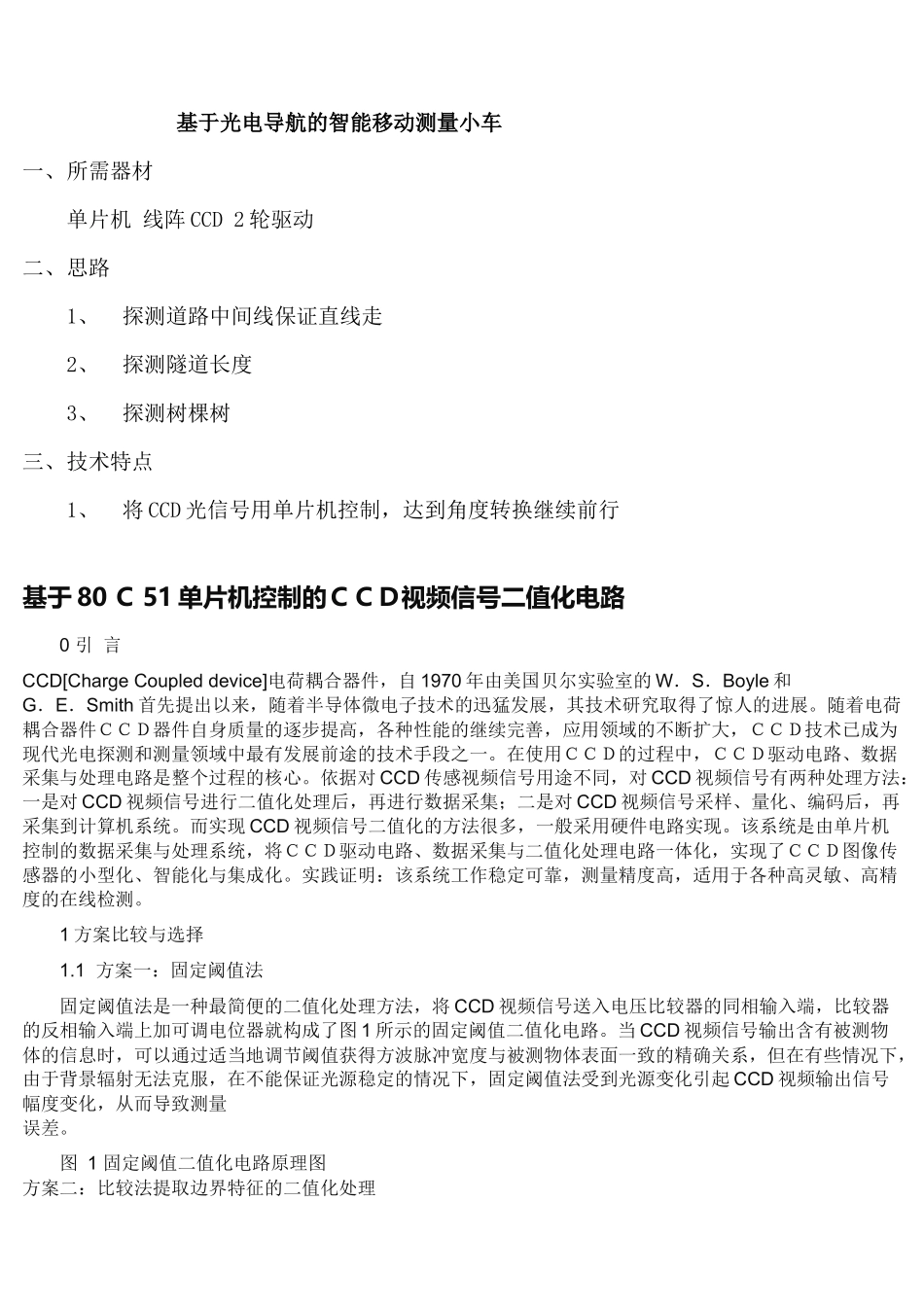

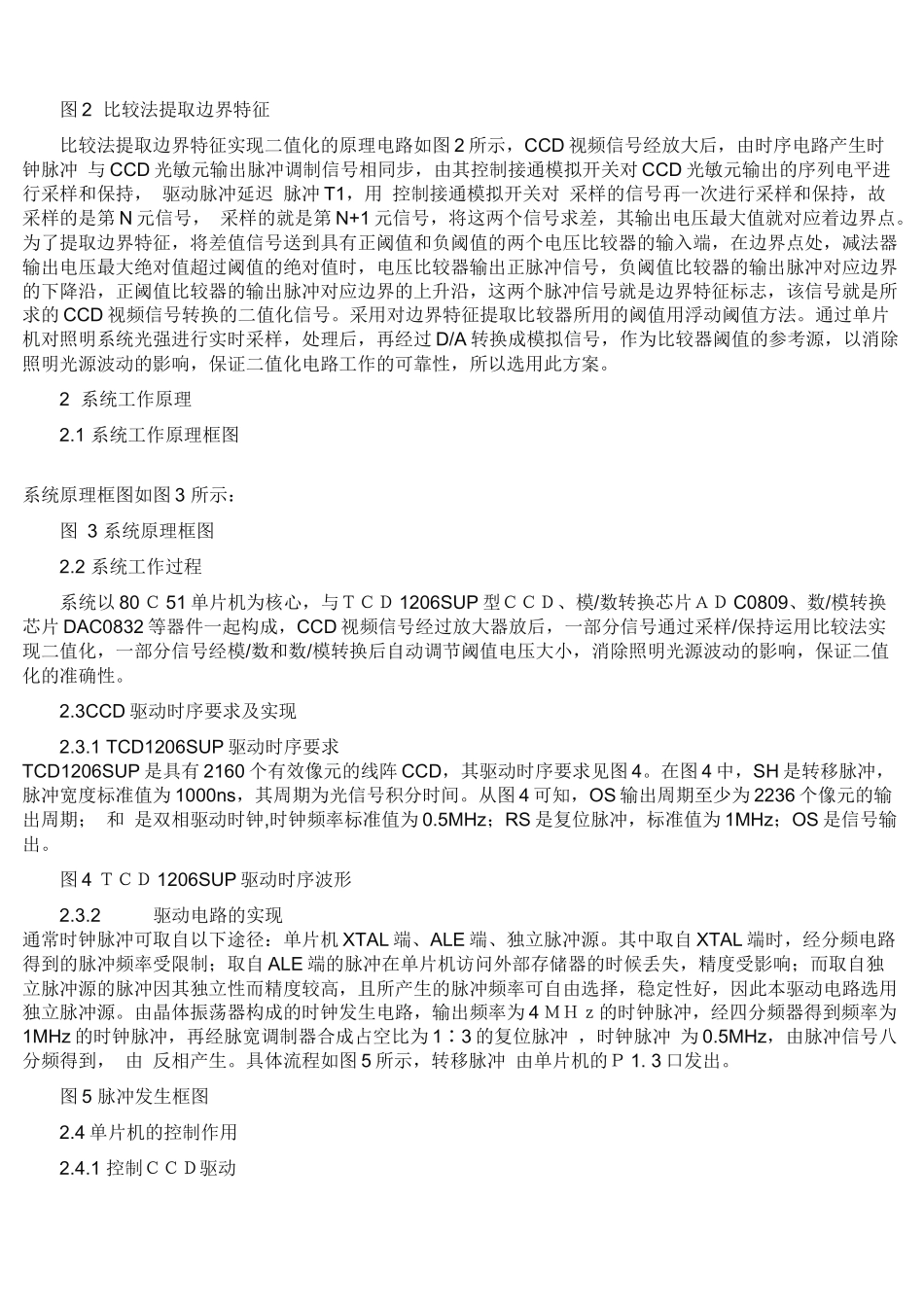

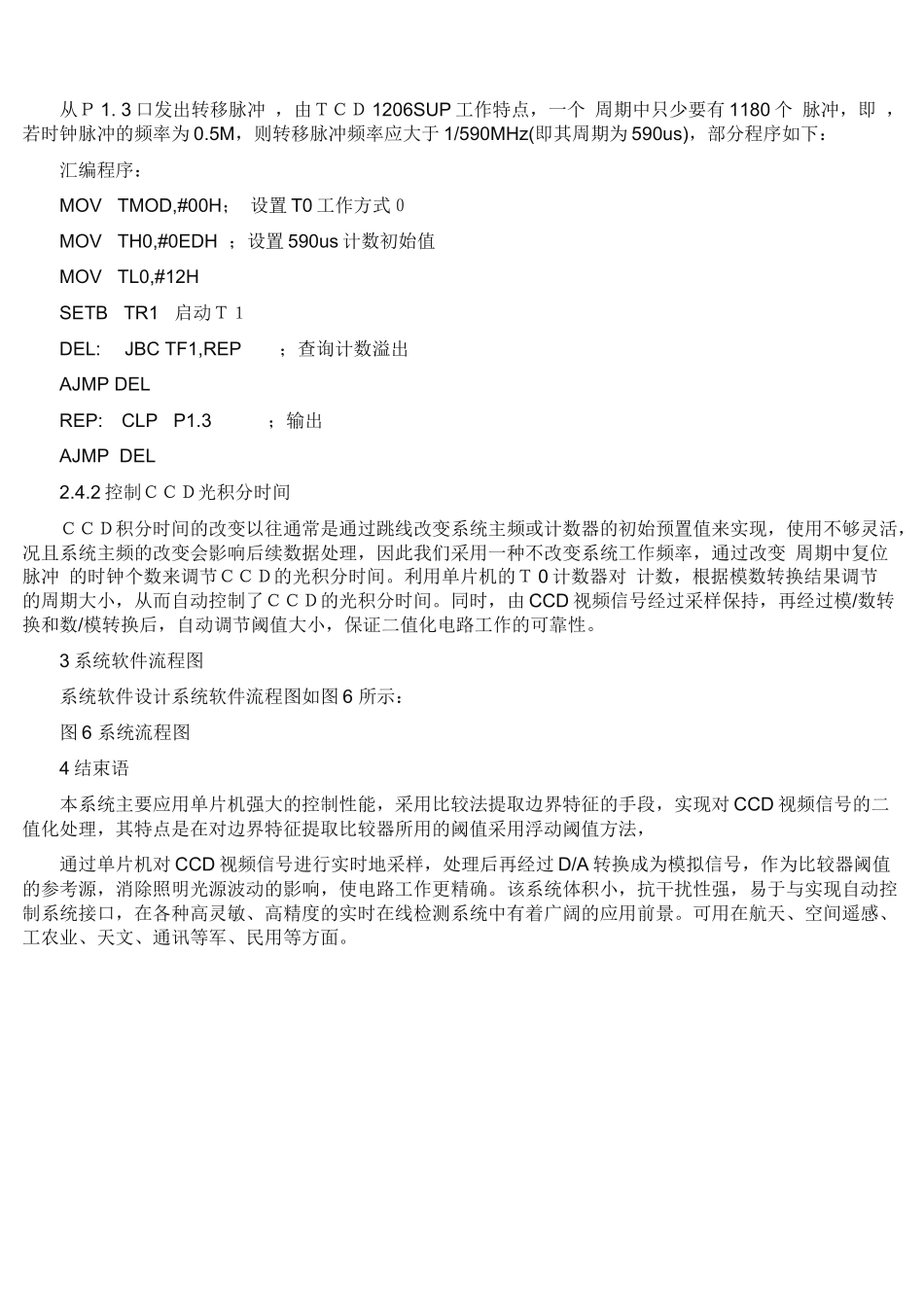

基于光电导航的智能移动测量小车一、所需器材单片机线阵CCD2轮驱动二、思路1、探测道路中间线保证直线走2、探测隧道长度3、探测树棵树三、技术特点1、将CCD光信号用单片机控制，达到角度转换继续前行基于80Ｃ51单片机控制的ＣＣＤ视频信号二值化电路0引言CCD[ChargeCoupleddevice]电荷耦合器件，自1970年由美国贝尔实验室的W．S．Boyle和G．E．Smith首先提出以来，随着半导体微电子技术的迅猛发展，其技术研究取得了惊人的进展。随着电荷耦合器件ＣＣＤ器件自身质量的逐步提高，各种性能的继续完善，应用领域的不断扩大，ＣＣＤ技术已成为现代光电探测和测量领域中最有发展前途的技术手段之一。在使用ＣＣＤ的过程中，ＣＣＤ驱动电路、数据采集与处理电路是整个过程的核心。依据对CCD传感视频信号用途不同，对CCD视频信号有两种处理方法：一是对CCD视频信号进行二值化处理后，再进行数据采集；二是对CCD视频信号采样、量化、编码后，再采集到计算机系统。而实现CCD视频信号二值化的方法很多，一般采用硬件电路实现。该系统是由单片机控制的数据采集与处理系统，将ＣＣＤ驱动电路、数据采集与二值化处理电路一体化，实现了ＣＣＤ图像传感器的小型化、智能化与集成化。实践证明：该系统工作稳定可靠，测量精度高，适用于各种高灵敏、高精度的在线检测。1方案比较与选择1.1方案一：固定阈值法固定阈值法是一种最简便的二值化处理方法，将CCD视频信号送入电压比较器的同相输入端，比较器的反相输入端上加可调电位器就构成了图1所示的固定阈值二值化电路。当CCD视频信号输出含有被测物体的信息时，可以通过适当地调节阈值获得方波脉冲宽度与被测物体表面一致的精确关系，但在有些情况下，由于背景辐射无法克服，在不能保证光源稳定的情况下，固定阈值法受到光源变化引起CCD视频输出信号幅度变化，从而导致测量误差。图1固定阈值二值化电路原理图方案二：比较法提取边界特征的二值化处理图2比较法提取边界特征比较法提取边界特征实现二值化的原理电路如图2所示，CCD视频信号经放大后，由时序电路产生时钟脉冲与CCD光敏元输出脉冲调制信号相同步，由其控制接通模拟开关对CCD光敏元输出的序列电平进行采样和保持，驱动脉冲延迟脉冲T1，用控制接通模拟开关对采样的信号再一次进行采样和保持，故采样的是第N元信号，采样的就是第N+1元信号，将这两个信号求差，其输出电压最大值就对应着边界点。为了提取边界特征，将差值信号送到具有正阈值和负阈值的两个电压比较器的输入端，在边界点处，减法器输出电压最大绝对值超过阈值的绝对值时，电压比较器输出正脉冲信号，负阈值比较器的输出脉冲对应边界的下降沿，正阈值比较器的输出脉冲对应边界的上升沿，这两个脉冲信号就是边界特征标志，该信号就是所求的CCD视频信号转换的二值化信号。采用对边界特征提取比较器所用的阈值用浮动阈值方法。通过单片机对照明系统光强进行实时采样，处理后，再经过D/A转换成模拟信号，作为比较器阈值的参考源，以消除照明光源波动的影响，保证二值化电路工作的可靠性，所以选用此方案。2系统工作原理2.1系统工作原理框图系统原理框图如图3所示：图3系统原理框图2.2系统工作过程系统以80Ｃ51单片机为核心，与ＴＣＤ1206SUP型ＣＣＤ、模/数转换芯片ＡＤC0809、数/模转换芯片DAC0832等器件一起构成，CCD视频信号经过放大器放后，一部分信号通过采样/保持运用比较法实现二值化，一部分信号经模/数和数/模转换后自动调节阈值电压大小，消除照明光源波动的影响，保证二值化的准确性。2.3CCD驱动时序要求及实现2.3.1TCD1206SUP驱动时序要求TCD1206SUP是具有2160个有效像元的线阵CCD，其驱动时序要求见图4。在图4中，SH是转移脉冲，脉冲宽度标准值为1000ns，其周期为光信号积分时间。从图4可知，OS输出周期至少为2236个像元的输出周期；和是双相驱动时钟,时钟频率标准值为0.5MHz；RS是复位脉冲，标准值为1MHz；OS是信号输出。图4ＴＣＤ1206SUP驱动时序波形2.3.2驱动电路的实现通常时钟脉冲可取自以下途径：单片机XTAL端、ALE端、独立脉冲源。其中取自XTAL端时，经分频电路得到的脉冲频率受限制；取自ALE端的脉冲在单片机访...
