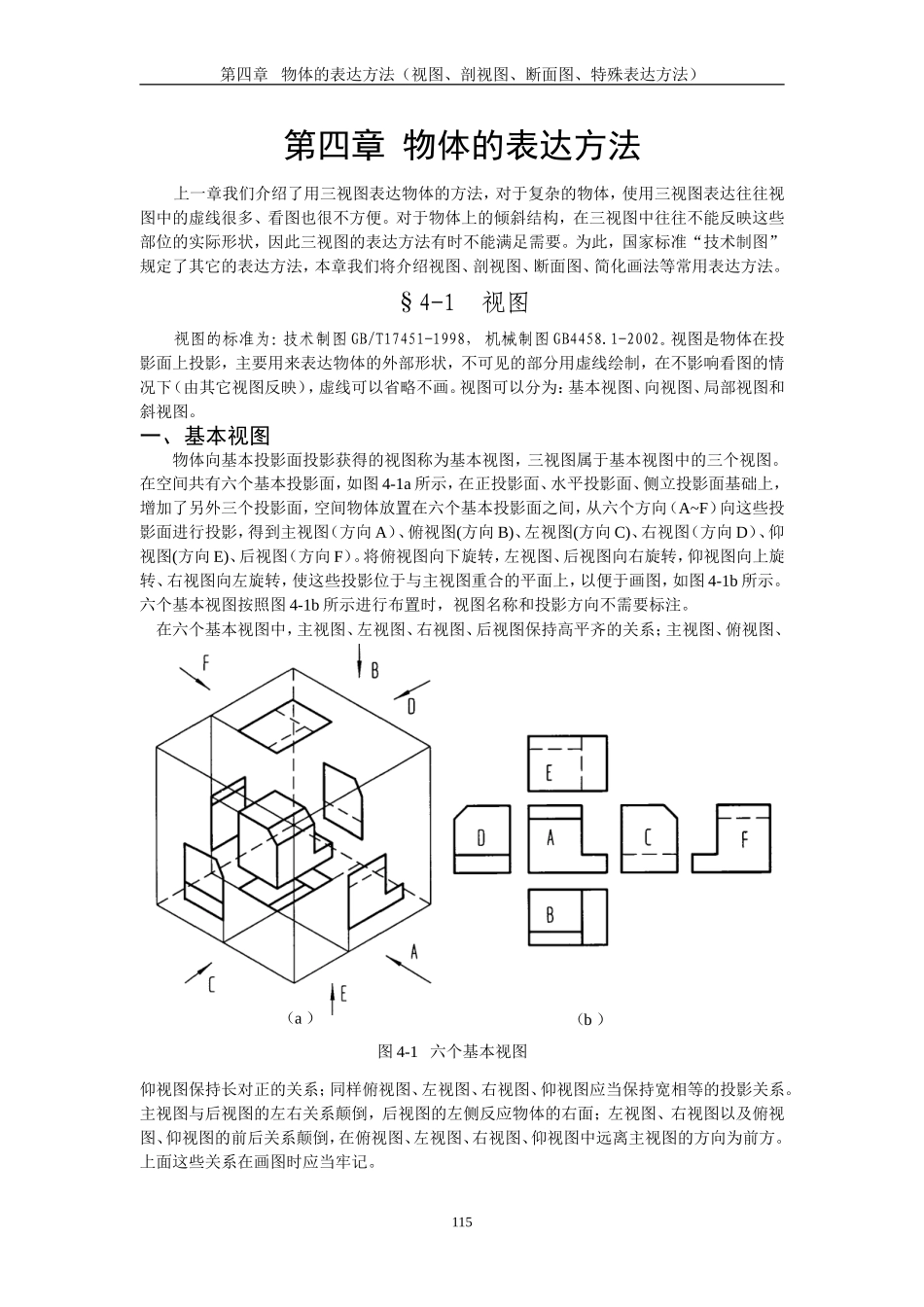

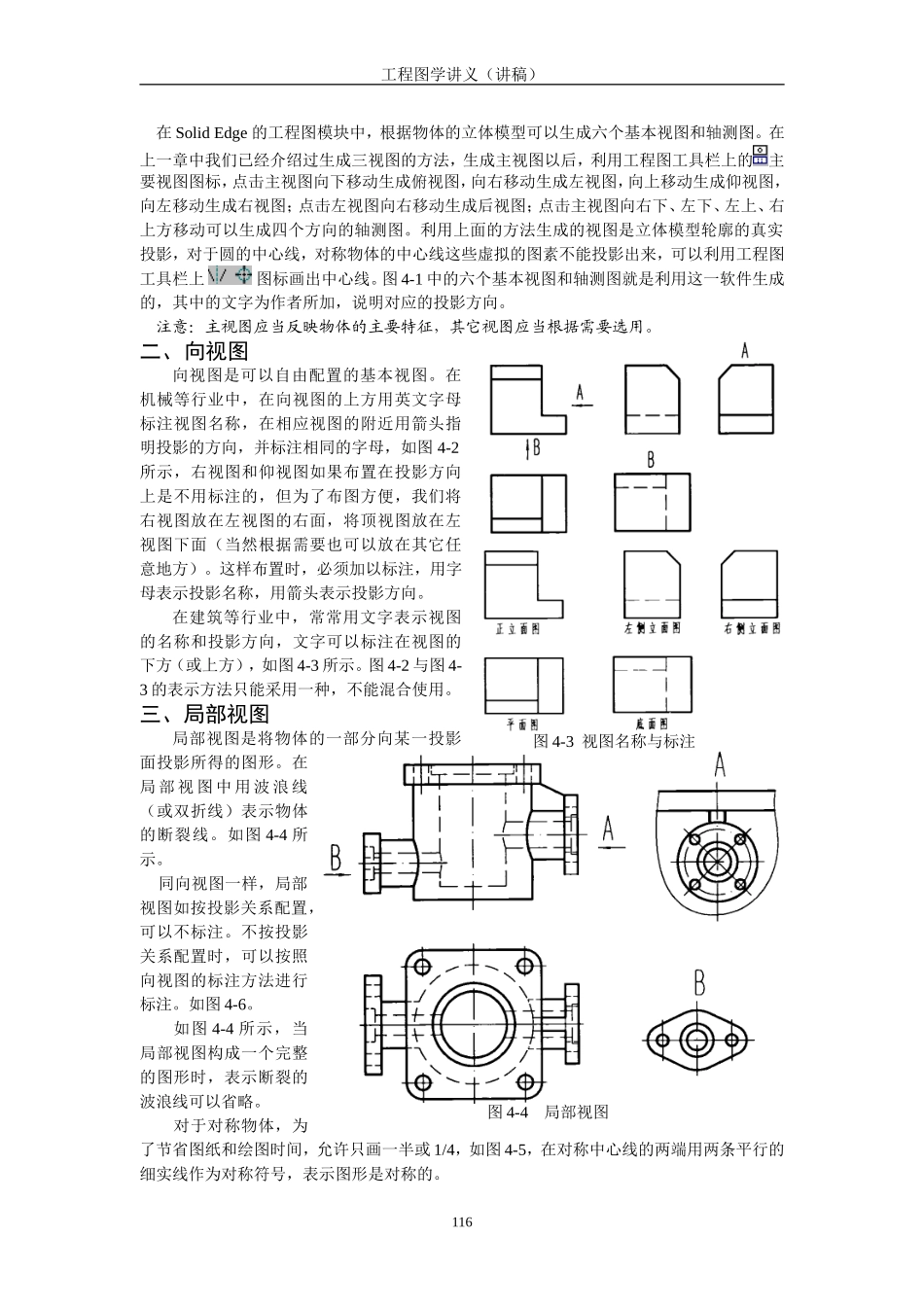

第四章物体的表达方法（视图、剖视图、断面图、特殊表达方法）第四章物体的表达方法上一章我们介绍了用三视图表达物体的方法，对于复杂的物体，使用三视图表达往往视图中的虚线很多、看图也很不方便。对于物体上的倾斜结构，在三视图中往往不能反映这些部位的实际形状，因此三视图的表达方法有时不能满足需要。为此，国家标准“技术制图”规定了其它的表达方法，本章我们将介绍视图、剖视图、断面图、简化画法等常用表达方法。§4-1视图视图的标准为：技术制图GB/T17451-1998，机械制图GB4458.1-2002。视图是物体在投影面上投影，主要用来表达物体的外部形状，不可见的部分用虚线绘制，在不影响看图的情况下（由其它视图反映），虚线可以省略不画。视图可以分为：基本视图、向视图、局部视图和斜视图。一、基本视图物体向基本投影面投影获得的视图称为基本视图，三视图属于基本视图中的三个视图。在空间共有六个基本投影面，如图4-1a所示，在正投影面、水平投影面、侧立投影面基础上，增加了另外三个投影面，空间物体放置在六个基本投影面之间，从六个方向（A~F）向这些投影面进行投影，得到主视图（方向A）、俯视图(方向B)、左视图(方向C)、右视图（方向D）、仰视图(方向E)、后视图（方向F）。将俯视图向下旋转，左视图、后视图向右旋转，仰视图向上旋转、右视图向左旋转，使这些投影位于与主视图重合的平面上，以便于画图，如图4-1b所示。六个基本视图按照图4-1b所示进行布置时，视图名称和投影方向不需要标注。在六个基本视图中，主视图、左视图、右视图、后视图保持高平齐的关系；主视图、俯视图、仰视图保持长对正的关系；同样俯视图、左视图、右视图、仰视图应当保持宽相等的投影关系。主视图与后视图的左右关系颠倒，后视图的左侧反应物体的右面；左视图、右视图以及俯视图、仰视图的前后关系颠倒，在俯视图、左视图、右视图、仰视图中远离主视图的方向为前方。上面这些关系在画图时应当牢记。115图4-1六个基本视图（a）（b）工程图学讲义（讲稿）在SolidEdge的工程图模块中，根据物体的立体模型可以生成六个基本视图和轴测图。在上一章中我们已经介绍过生成三视图的方法，生成主视图以后，利用工程图工具栏上的主要视图图标，点击主视图向下移动生成俯视图，向右移动生成左视图，向上移动生成仰视图，向左移动生成右视图；点击左视图向右移动生成后视图；点击主视图向右下、左下、左上、右上方移动可以生成四个方向的轴测图。利用上面的方法生成的视图是立体模型轮廓的真实投影，对于圆的中心线，对称物体的中心线这些虚拟的图素不能投影出来，可以利用工程图工具栏上图标画出中心线。图4-1中的六个基本视图和轴测图就是利用这一软件生成的，其中的文字为作者所加，说明对应的投影方向。注意：主视图应当反映物体的主要特征，其它视图应当根据需要选用。二、向视图向视图是可以自由配置的基本视图。在机械等行业中，在向视图的上方用英文字母标注视图名称，在相应视图的附近用箭头指明投影的方向，并标注相同的字母，如图4-2所示，右视图和仰视图如果布置在投影方向上是不用标注的，但为了布图方便，我们将右视图放在左视图的右面，将顶视图放在左视图下面（当然根据需要也可以放在其它任意地方）。这样布置时，必须加以标注，用字母表示投影名称，用箭头表示投影方向。在建筑等行业中，常常用文字表示视图的名称和投影方向，文字可以标注在视图的下方（或上方），如图4-3所示。图4-2与图4-3的表示方法只能采用一种，不能混合使用。三、局部视图局部视图是将物体的一部分向某一投影面投影所得的图形。在局部视图中用波浪线（或双折线）表示物体的断裂线。如图4-4所示。同向视图一样，局部视图如按投影关系配置，可以不标注。不按投影关系配置时，可以按照向视图的标注方法进行标注。如图4-6。如图4-4所示，当局部视图构成一个完整的图形时，表示断裂的波浪线可以省略。对于对称物体，为了节省图纸和绘图时间，允许只画一半或1/4，如图4-5，在对称中心线的两端用两条平行的细实线作为对称符号，表示图形是对称的。116图4-2向视图图4-3视图名称与标注图4-4局部视图第四章物体...
