初中物理（暑假衔接）电阻的测量教案-人教版初中九年级全册物理教案VIP免费

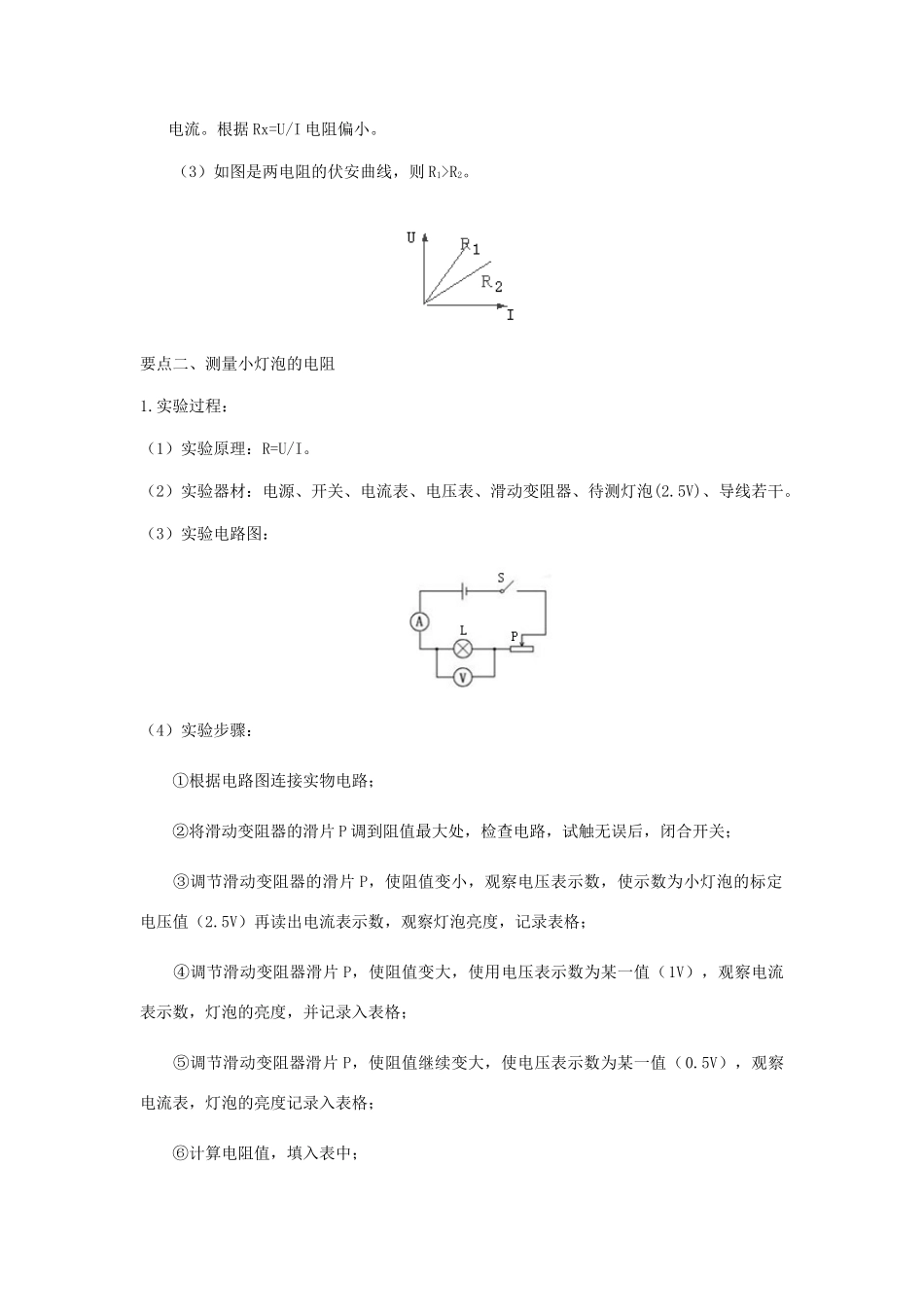

电阻的测量【教学目标】1、应用欧姆定律，学习测量电阻的方法。2、会同时使用电压表和电流表。【教学重点】1、了解灯丝电阻的特性。2、通过测量小灯泡电阻，了解欧姆定律的应用。【教学难点】1、通过实验电路的设计、连接以及测量过程培养学习兴趣。【进门得分】1.一个定值电阻两端的电压为3V时，通过它的电流为0.5A,如果它两端电压为5V，____不能__（填“能”或“不能”）用量程为0.6A的电流表来测量通过该电阻的电流。2.某段电阻两端的电压为12V，通过的电流强度是0.9A，欲使通过的电流强度为0.3A，则在其两端应加的电压为___4____V。3.电压保持不变，当接电阻为6Ω电阻时，电路中的电流为0.2A。如改接阻值为12Ω电阻时，电路中的电流为___0.1___A。4.导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比。5.装有4节干电池的手电筒，小灯泡灯丝电阻是10欧姆，手电筒工作时通过灯丝的电流强度时0.6A。6.在导体两端加3V的电压时，通过这个导体的电流是200mA，导体的电阻是15。如果在这个导体两端加9V的电压，导体的电阻是15，通过这个导体的电流是0.6A。【教学内容】要点一、伏安法测电阻1．实验原理：R=U/I。2．实验器材：电源、开关、电流表、电压表、滑动变阻器、待测定电阻和导线若干。3．实验电路图：4．实验步骤：（1）按图连好电路，注意连接时开关要断开，开关闭合之前要把滑动变阻器调到阻值最大处；（2）检查无误后，闭合开关，调节滑动变阻器滑片P的位置，改变电阻两端电压分别为U1、U2、U3观察电流表每次对应的数值，I1、I2、I3分别填入设计的记录表格；次数电压U/V电流I/A电阻R/Ω123（3）根据每次记录的电压和电流值，求它的对应的电阻值，再求出它们的平均值；（4）整理器材。要点诠释：（1）本实验中，滑动变阻器的作用：改变被测电阻两端的电压（分压），同时又保护电路（限流）。（2）测量结果偏小是因为：有部分电流通过电压表，电流表的示数大于实际通过Rx电流。根据Rx=U/I电阻偏小。（3）如图是两电阻的伏安曲线，则R1>R2。要点二、测量小灯泡的电阻1.实验过程：（1）实验原理：R=U/I。（2）实验器材：电源、开关、电流表、电压表、滑动变阻器、待测灯泡(2.5V)、导线若干。（3）实验电路图：（4）实验步骤：①根据电路图连接实物电路；②将滑动变阻器的滑片P调到阻值最大处，检查电路，试触无误后，闭合开关；③调节滑动变阻器的滑片P，使阻值变小，观察电压表示数，使示数为小灯泡的标定电压值（2.5V）再读出电流表示数，观察灯泡亮度，记录表格；④调节滑动变阻器滑片P，使阻值变大，使用电压表示数为某一值（1V），观察电流表示数，灯泡的亮度，并记录入表格；⑤调节滑动变阻器滑片P，使阻值继续变大，使电压表示数为某一值（0.5V），观察电流表，灯泡的亮度记录入表格；⑥计算电阻值，填入表中；次数电压U/V电流I/A灯泡亮度电阻R/Ω12.52130.5⑦分析表格，总结规律。2.数据分析总结规律：通过实验记录，对数据分析，发现灯泡的电阻不是定值，是变化的且变化较大，是什么原因使灯泡的电阻发生变化的呢？是导体两端电压变化了，是通过灯泡电流变化还是亮度变化引起电阻的变化？分析：影响电阻大小的因素。1．导体本身的条件：①材料；②长度；③横截面积；2．温度。导体两端电压，通过导体电流与电阻大小无关，并不影响导体电阻的大小。要点诠释：（1）连接电路时，开关要处于断开状态。（2）闭合开关前，滑动变阻器的阻值应调到最大。（3）电压表、电流表的正负接线柱接法要正确，量程选择要合适。（4）实验表明灯泡电阻随温度的升高而增大。（5）故障分析：在电源、电压表、电流表、开关、导线完好的情况下：故障现象可能原因灯泡不发光电压表有示数电流表有示数滑动变阻器阻值太大电压表有示数电流表无示数灯泡灯丝断了电压表无示数电流表有示数灯泡短路电压表断路灯泡发光电流表无示数电压表有示数电流表短路电流表有示数电压表无示数电压表断路【过手练习】类型一、测量小灯泡的电阻1.如图所示，小岩利用“伏安法”测量未知电阻Rx的阻值，进行了如下实验：（1）小岩选择了满足实验要求的实验器材，连接的实验电路如图所示，要求滑动变阻器的滑片P...
