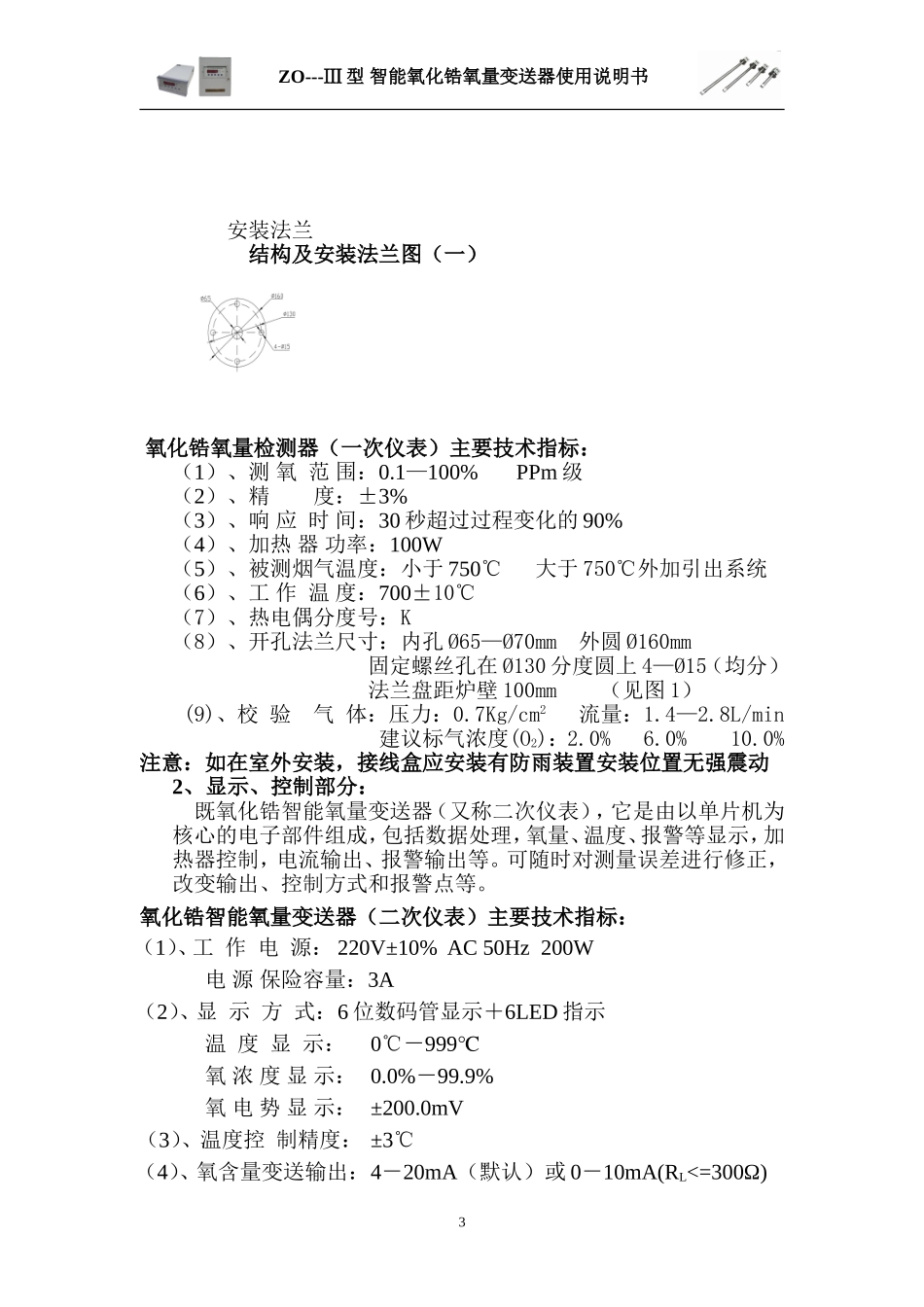

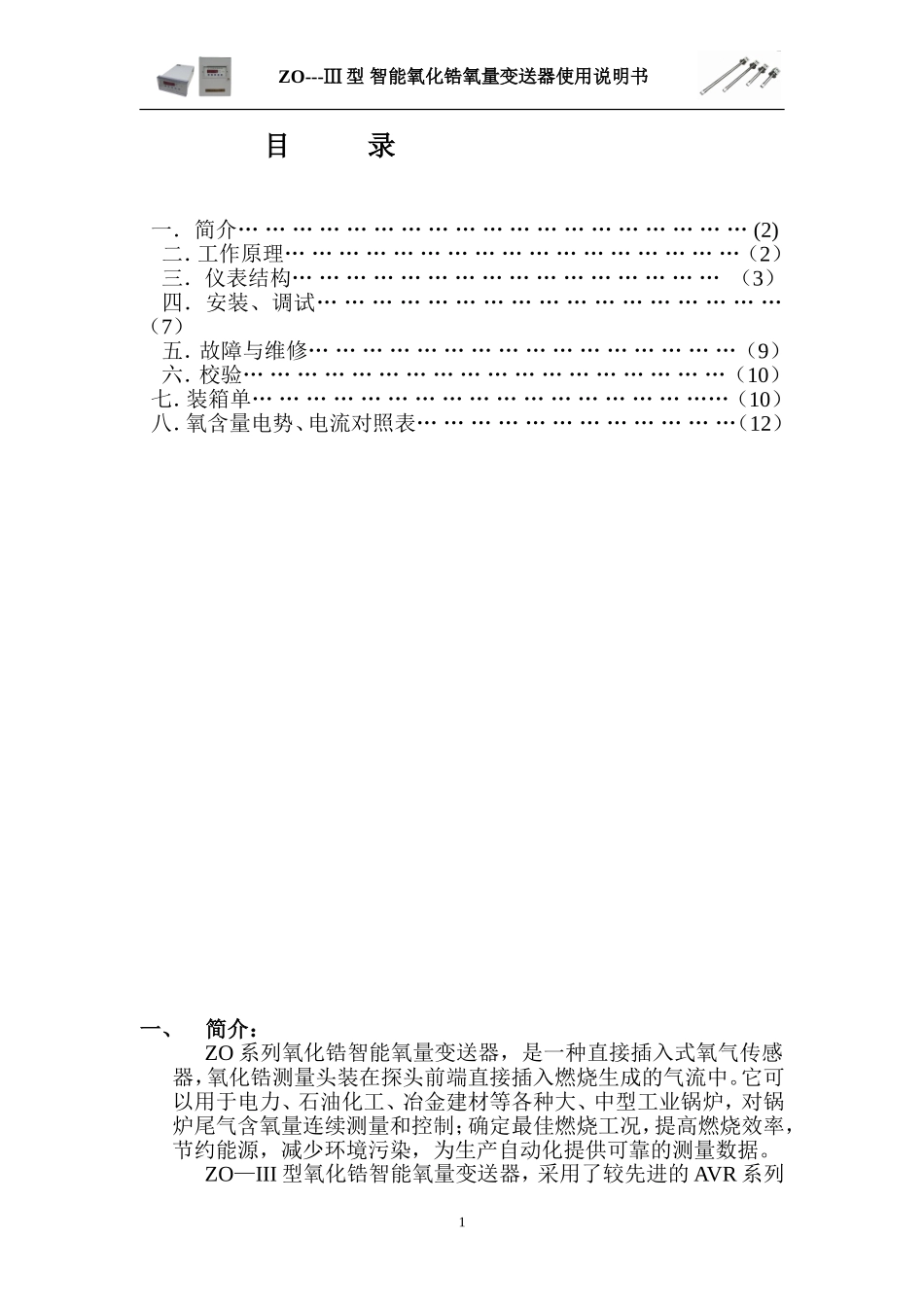

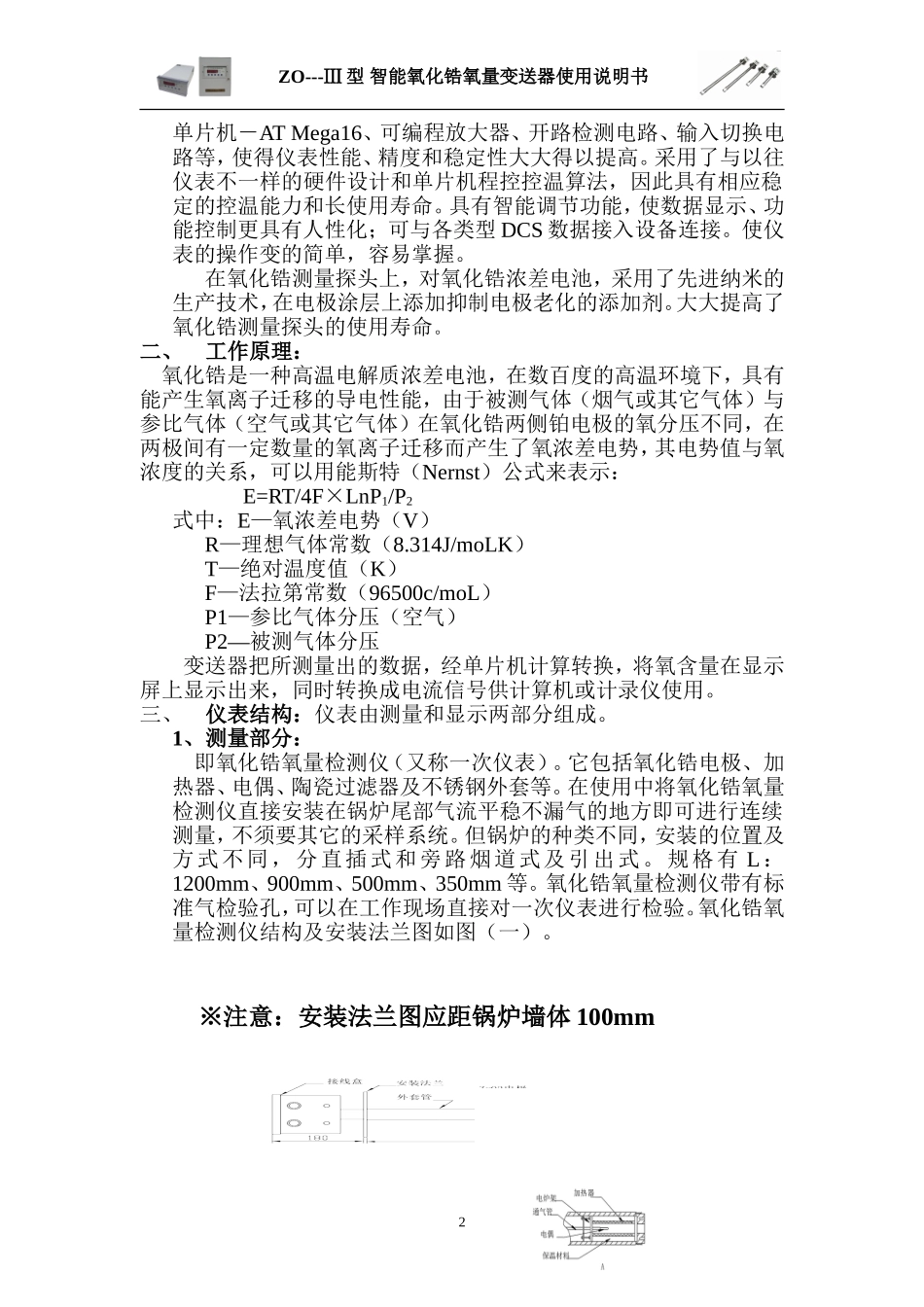

ZO---Ⅲ型智能氧化锆氧量变送器使用说明书目录一．简介…………………………………………………(2)二．工作原理……………………………………………（2）三．仪表结构…………………………………………（3）四．安装、调试……………………………………………（7）五．故障与维修…………………………………………（9）六．校验………………………………………………（10）七．装箱单………………………………………………（10）八．氧含量电势、电流对照表………………………………（12）一、简介：ZO系列氧化锆智能氧量变送器，是一种直接插入式氧气传感器，氧化锆测量头装在探头前端直接插入燃烧生成的气流中。它可以用于电力、石油化工、冶金建材等各种大、中型工业锅炉，对锅炉尾气含氧量连续测量和控制；确定最佳燃烧工况，提高燃烧效率，节约能源，减少环境污染，为生产自动化提供可靠的测量数据。ZO—III型氧化锆智能氧量变送器，采用了较先进的AVR系列1ZO---Ⅲ型智能氧化锆氧量变送器使用说明书单片机－ATMega16、可编程放大器、开路检测电路、输入切换电路等，使得仪表性能、精度和稳定性大大得以提高。采用了与以往仪表不一样的硬件设计和单片机程控控温算法，因此具有相应稳定的控温能力和长使用寿命。具有智能调节功能，使数据显示、功能控制更具有人性化；可与各类型DCS数据接入设备连接。使仪表的操作变的简单，容易掌握。在氧化锆测量探头上，对氧化锆浓差电池，采用了先进纳米的生产技术，在电极涂层上添加抑制电极老化的添加剂。大大提高了氧化锆测量探头的使用寿命。二、工作原理：氧化锆是一种高温电解质浓差电池，在数百度的高温环境下，具有能产生氧离子迁移的导电性能，由于被测气体（烟气或其它气体）与参比气体（空气或其它气体）在氧化锆两侧铂电极的氧分压不同，在两极间有一定数量的氧离子迁移而产生了氧浓差电势，其电势值与氧浓度的关系，可以用能斯特（Nernst）公式来表示：E=RT/4F×LnP1/P2式中：E—氧浓差电势（V）R—理想气体常数（8.314J/moLK）T—绝对温度值（K）F—法拉第常数（96500c/moL）P1—参比气体分压（空气）P2—被测气体分压变送器把所测量出的数据，经单片机计算转换，将氧含量在显示屏上显示出来，同时转换成电流信号供计算机或计录仪使用。三、仪表结构：仪表由测量和显示两部分组成。1、测量部分：即氧化锆氧量检测仪（又称一次仪表）。它包括氧化锆电极、加热器、电偶、陶瓷过滤器及不锈钢外套等。在使用中将氧化锆氧量检测仪直接安装在锅炉尾部气流平稳不漏气的地方即可进行连续测量，不须要其它的采样系统。但锅炉的种类不同，安装的位置及方式不同，分直插式和旁路烟道式及引出式。规格有L：1200mm、900mm、500mm、350mm等。氧化锆氧量检测仪带有标准气检验孔，可以在工作现场直接对一次仪表进行检验。氧化锆氧量检测仪结构及安装法兰图如图（一）。※注意：安装法兰图应距锅炉墙体100mm2ZO---Ⅲ型智能氧化锆氧量变送器使用说明书安装法兰结构及安装法兰图（一）氧化锆氧量检测器（一次仪表）主要技术指标：（1）、测氧范围：0.1—100%PPm级（2）、精度：±3%（3）、响应时间：30秒超过过程变化的90%（4）、加热器功率：100W（5）、被测烟气温度：小于750℃大于750℃外加引出系统（6）、工作温度：700±10℃（7）、热电偶分度号：K（8）、开孔法兰尺寸：内孔Ø65—Ø70mm外圆Ø160mm固定螺丝孔在Ø130分度圆上4—Ø15（均分）法兰盘距炉壁100mm（见图1）(9)、校验气体：压力：0.7Kg/cm2流量：1.4—2.8L/min建议标气浓度(O2)：2.0%6.0%10.0%注意：如在室外安装，接线盒应安装有防雨装置安装位置无强震动2、显示、控制部分：既氧化锆智能氧量变送器（又称二次仪表），它是由以单片机为核心的电子部件组成，包括数据处理，氧量、温度、报警等显示，加热器控制，电流输出、报警输出等。可随时对测量误差进行修正，改变输出、控制方式和报警点等。氧化锆智能氧量变送器（二次仪表）主要技术指标：（1）、工作电源：220V±10%AC50Hz200W电源保险容量：3A（2）、显示方式：6位数码管显示＋6LED指示温度显示：0℃－999℃氧浓度显示...
