提高胶片抗划伤能力的方法进展_桑建新VIP免费

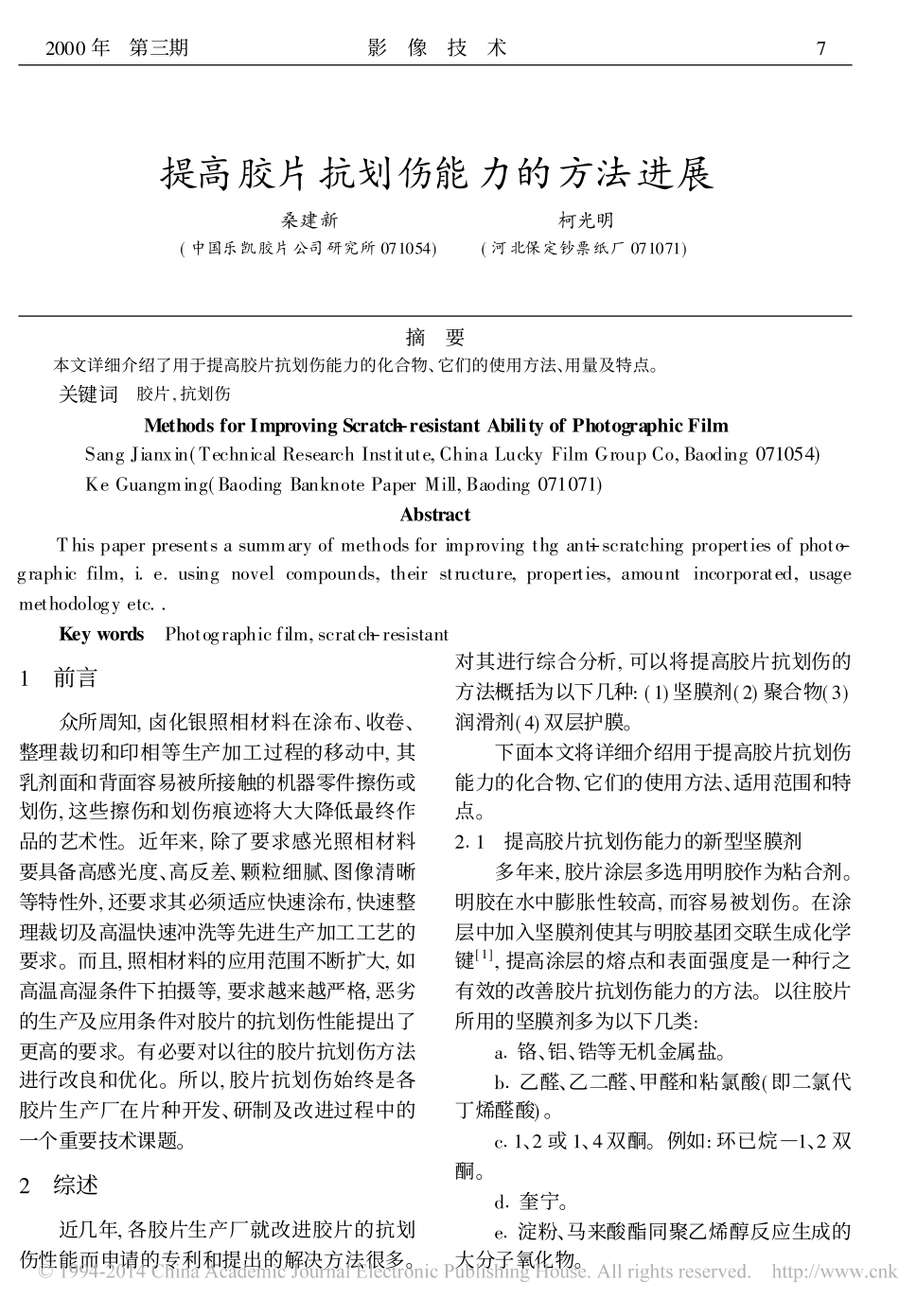

提高胶片抗划伤能力的方法进展桑建新(中国乐凯胶片公司研究所071054)柯光明(河北保定钞票纸厂071071)摘要本文详细介绍了用于提高胶片抗划伤能力的化合物、它们的使用方法、用量及特点。关键词胶片,抗划伤MethodsforImprovingScratch-resistantAbilityofPhotographicFilmSangJianxin(TechnicalResearchInstitute,ChinaLuckyFilmGroupCo,Baoding071054)KeGuangming(BaodingBanknotePaperMill,Baoding071071)AbstractThispaperpresentsasummaryofmethodsforimprovingthgant-iscratchingpropertiesofphoto-graphicfilm,i.e.usingnovelcompounds,theirstructure,properties,amountincorporated,usagemethodologyetc..KeywordsPhotographicfilm,scratch-resistant1前言众所周知,卤化银照相材料在涂布、收卷、整理裁切和印相等生产加工过程的移动中,其乳剂面和背面容易被所接触的机器零件擦伤或划伤,这些擦伤和划伤痕迹将大大降低最终作品的艺术性。近年来,除了要求感光照相材料要具备高感光度、高反差、颗粒细腻、图像清晰等特性外,还要求其必须适应快速涂布,快速整理裁切及高温快速冲洗等先进生产加工工艺的要求。而且,照相材料的应用范围不断扩大,如高温高湿条件下拍摄等,要求越来越严格,恶劣的生产及应用条件对胶片的抗划伤性能提出了更高的要求。有必要对以往的胶片抗划伤方法进行改良和优化。所以,胶片抗划伤始终是各胶片生产厂在片种开发、研制及改进过程中的一个重要技术课题。2综述近几年,各胶片生产厂就改进胶片的抗划伤性能而申请的专利和提出的解决方法很多。对其进行综合分析,可以将提高胶片抗划伤的方法概括为以下几种:(1)坚膜剂(2)聚合物(3)润滑剂(4)双层护膜。下面本文将详细介绍用于提高胶片抗划伤能力的化合物、它们的使用方法、适用范围和特点。211提高胶片抗划伤能力的新型坚膜剂多年来,胶片涂层多选用明胶作为粘合剂。明胶在水中膨胀性较高,而容易被划伤。在涂层中加入坚膜剂使其与明胶基团交联生成化学键[1],提高涂层的熔点和表面强度是一种行之有效的改善胶片抗划伤能力的方法。以往胶片所用的坚膜剂多为以下几类:a1铬、铝、锆等无机金属盐。b1乙醛、乙二醛、甲醛和粘氯酸(即二氯代丁烯醛酸)。c11、2或1、4双酮。例如:环已烷)1、2双酮。d1奎宁。e1淀粉、马来酸酯同聚乙烯醇反应生成的大分子氧化物。72000年第三期影像技术这些坚膜剂有的是挥发性物质,常常在加工过程中扩散而产生斑点或失去光泽;有的坚膜效果不好;还有的有后期坚膜现象,不能满足当前对胶片抗划伤性能越来越高的要求。这里为大家介绍两种坚膜剂。21111丙烯醛类共聚物[2]用作坚膜剂的丙烯醛类共聚物含以下被称为A和B的两部分:ABCHHCCOHMCHHCMCONHRCONHDn其中M是H或CH3)。R是至少含6个碳原子的烯属烃。D是H、CH3)或CH3CH2)。n是聚合物链中A和B的总数,一般在25~1000之间。A与B之比小于1:1,希望在1:115左右。该坚膜剂的特点是不易扩散,不会使胶片因坚膜剂挥发、扩散而产生斑点、失去光泽或褪色;并且对胶片感光度、灰雾等照相性能几乎没有影响,还可以将乳剂的粘度调节到涂布要求。丙烯醛类坚膜剂可以与明胶相混溶,以溶液的形式加入到涂层中。该类坚膜剂的用量根据所要求的坚牢度来确定,一般情况下为明胶重量的015%~510%。合适的丙烯醛类共聚物的分子量在5000~200000之间。21112环己胺类坚膜剂[3]用于感光照相材料的环己胺类化合物主要是以下几种:a1环己胺NH2b1甲酰环己胺NHCHOc1环己胺)1、3)丙二胺NH(CH2)3NH2d13)环己胺)1)丙磺酸NH(CH2)3SO3He1磺酸环己胺NHSO3H以上环己胺类化合物可以单独一种或几种混合作为坚膜剂加入到感光材料的乳剂层、隔层或显影液中,该类化合物坚膜能力很强。值得一提的是将这种坚膜剂加入到含显影剂的强碱性浮雕片加工液中,可以大大提高浮雕片银影像与支持体之间的牢度,避免在/洗去0已曝光显影胶片上未曝光乳剂的过程中擦伤甚至擦去影像。一般通过实验来确定该类坚膜剂的具体用量。212提高胶片抗划伤能力的聚合物前文已经提到,常用的明胶这种胶片粘合剂具有易吸水膨胀等不可克服的缺点。因此选用合适的聚合物代替部分明胶用于胶片的一个或多个涂层,可以有效地提高包括抗划伤性能...
