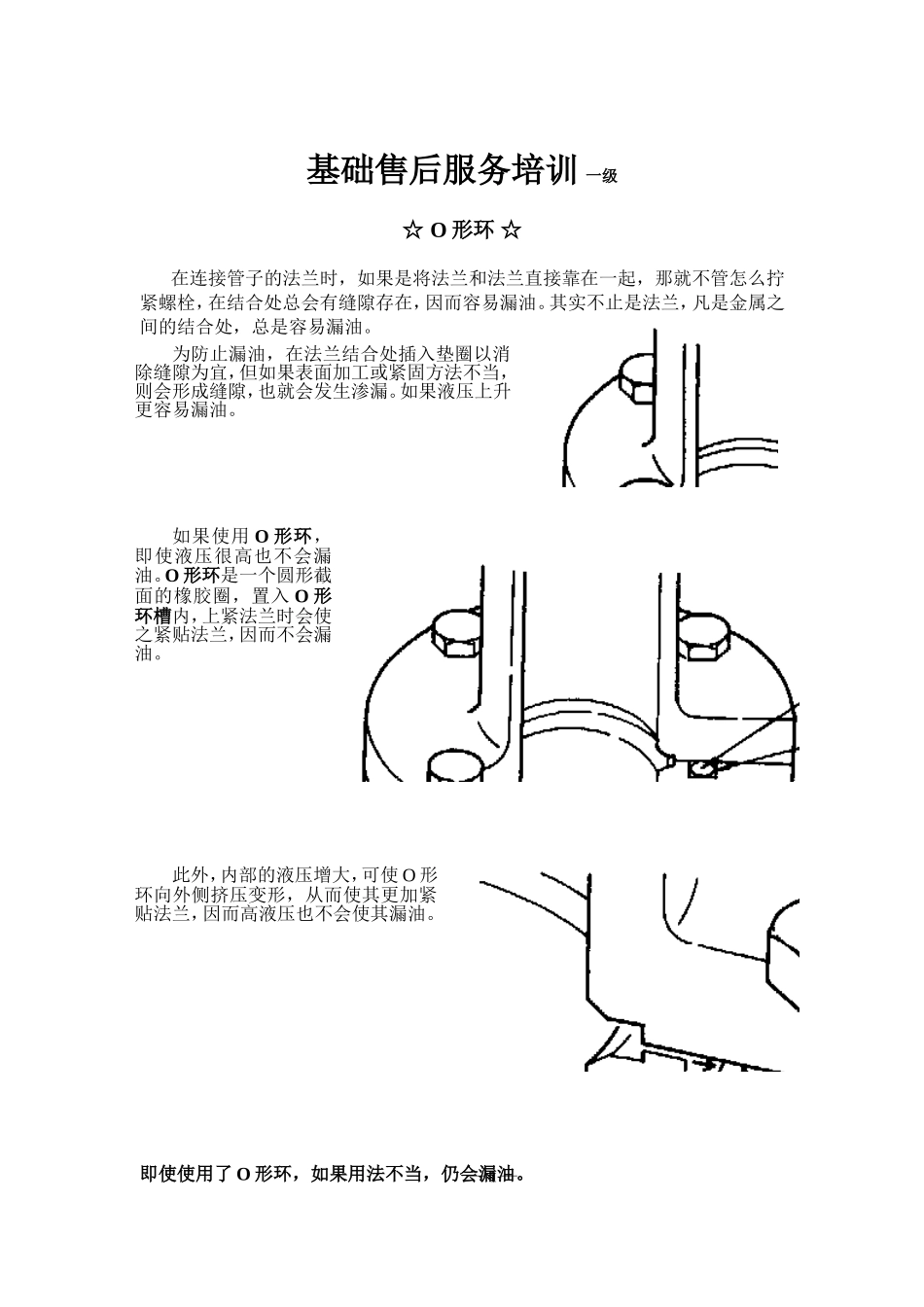

基础售后服务培训一级☆O形环☆在连接管子的法兰时，如果是将法兰和法兰直接靠在一起，那就不管怎么拧紧螺栓，在结合处总会有缝隙存在，因而容易漏油。其实不止是法兰，凡是金属之间的结合处，总是容易漏油。即使使用了O形环，如果用法不当，仍会漏油。为防止漏油，在法兰结合处插入垫圈以消除缝隙为宜，但如果表面加工或紧固方法不当，则会形成缝隙，也就会发生渗漏。如果液压上升更容易漏油。如果使用O形环，即使液压很高也不会漏油。O形环是一个圆形截面的橡胶圈，置入O形环槽内，上紧法兰时会使之紧贴法兰，因而不会漏油。此外，内部的液压增大，可使O形环向外侧挤压变形，从而使其更加紧贴法兰，因而高液压也不会使其漏油。—1—除此而外，有缺陷的O形环会导致漏油。请将这样的O形环废弃不用。请注意在装卸O形环的时候不要使其受损。即使O形环没有受损，如果用旧了，橡胶的弹性也会失去，仍会漏油。因此在拆卸时不要在阳光下操作，应选择干燥阴凉之处。O形环不仅能用于管道法兰的连接处，还可用于下图所示的方法。如果使用的O形环较细，法兰的结合处又有灰尘，即使将法兰拧紧，由于O形环不起作用，仍会漏油。此外，如果将小O形环拉长置入槽内，则其截面积会变小仍会漏油。所以如果使用尺寸不合适的O形环，也会漏油。请使用零件产品目录指定零件号码的O形环。也可用于像活塞、回转管接头等转动场合。—2—如前面图示，在嵌接两个物品时，其间会出现缝隙，此处的O形环所受压力较大时，O形环就会被挤到缝隙处而受损。但是，如果O形环的橡胶较硬，即使压力较高，也很难被挤向缝隙处，所以在压力较高或缝隙较大的情况下，要使用硬度较高的O形环。在压力特别高或缝隙特别大时，即使使用硬度较高的O形环也要被挤向缝隙处之时，装上保护圈就可防止O形环受挤压。该保护圈是用特氟隆制成的矩形截面环，上有切口以方便放入槽内。另外，如果不将保护圈放在压力将O形环挤出的一侧，则没有任何效果，所以请不要将其放错。此外，在放入O形环之后再放入保护圈则很容易放。另外，一旦将其取下，就必须换一个新的。O形环在槽内被挤压变形，这时会有一股要使其复原的力令其紧贴物品防止漏油但要是长时间受挤压而变形的话，这个力就会减弱而漏油。下面是一张实验图表，显示了如下情况，即：将O形环放在120℃油中受挤压变形，在短时间消除挤压力时则恢复成差不多原来的100%圆度，但如果长时间受挤压，则恢复原来形状的百分比则减少，紧贴物品的力就会减弱。然而，也有将O形环压扁挤向角落的用法。此外，O形环也用于行走部分等浮动密封场合。—3—在保管O形环时，如果将其挂在钉子上，则会使其变形，所以请置于平坦之处。由图表可见，在橡胶材质不同的4种O形环中，硅橡胶和氟橡胶比丁腈橡胶持续受挤压不变形的能力强。另外，如果O形环能复原的只是被挤压变形量的30%，则认为O形环的寿命已到。在高温场合，O形环的寿命会缩短。因为橡胶不耐热。由下图可见，将橡胶材质不同的两种O形环在油中挤压变形一星期，在油温升高的情况下，两者复原的百分比都会减小，该实验证明，氟橡胶比丁腈橡胶更耐热。因此应根据使用场所的温度分别选用不同橡胶材质的O形环。—4—在压力高缝隙又大的情况下，O形环就容易被挤入缝隙内。下面的图表是所做的O形环挤出试验，表明缝隙越大而将其挤出的压力就越低。硬度为Hs70的O形环，在缝隙为0.1mm的场合，大约140kg/cm2以上的压力下会被挤出，而缝隙为0.5mm的情况下，就是约18kg/cm2的压力下也会被挤出。但是，硬度为Hs90的O形环，在缝隙为0.1mm的场合，如果压力不大于400kg/cm2左右则不会被挤出。因此，在使用场所以及温度和压力不同的情况下，应改变O形环的橡胶材质和硬度，所以并不是只要尺寸合适就行。请使用零件目录编号的产品。尽管使用了零件目录编号的零件，由于O形环上没有零件号，所以无法分辨但是，如果了解了下述内容，则可以分辨。下面也将说明保护圈的识别方法。—5—O形环零件号编号的头两个字母ZD表示是O形环或是保护圈。下面的两位数用于区分橡胶的材质，现货上面没有数字，但附有蓝色或绿色的点，用点的颜色和数量作如下区分。一个蓝点ZD11丁腈橡胶Hs70二个...
