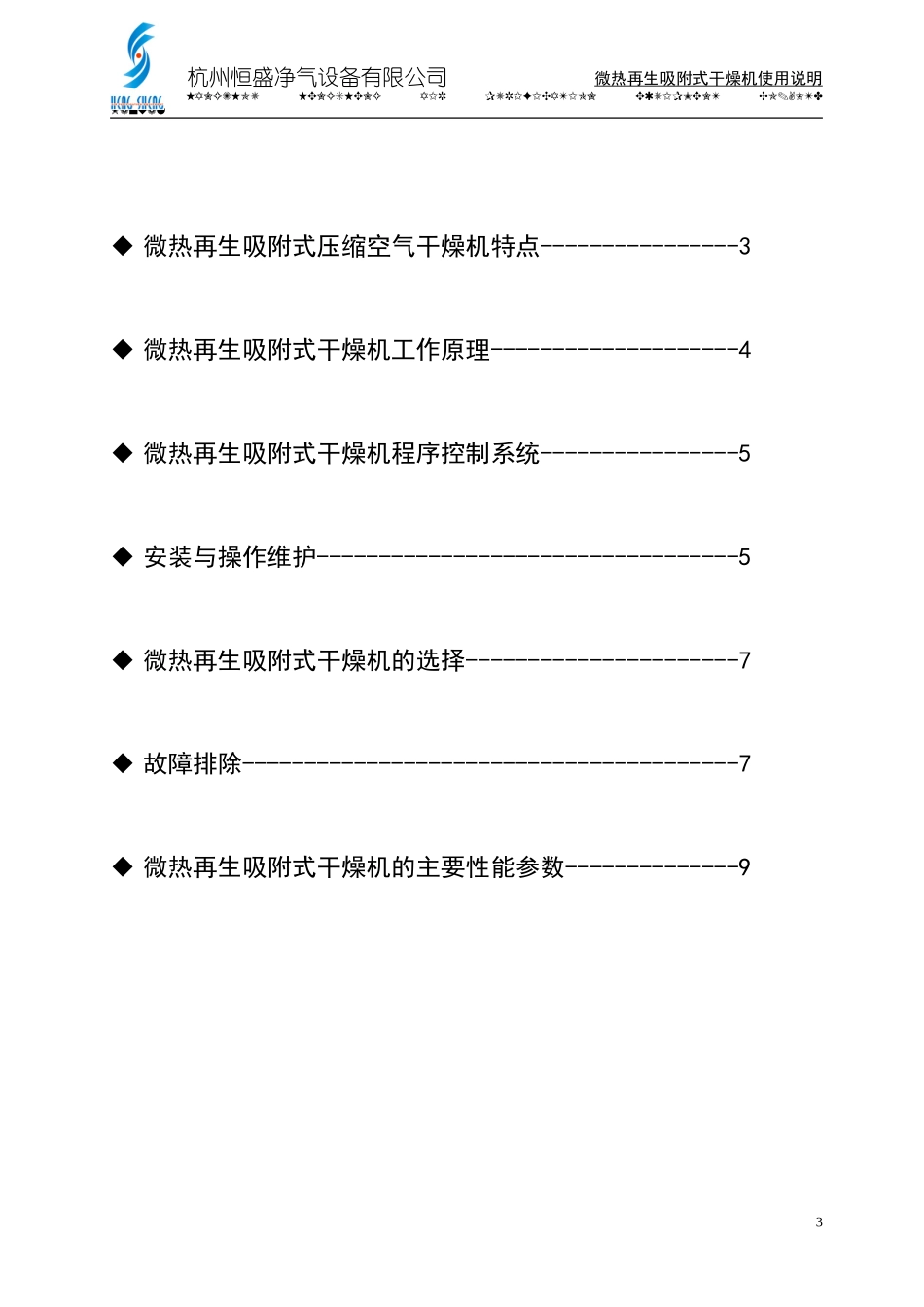

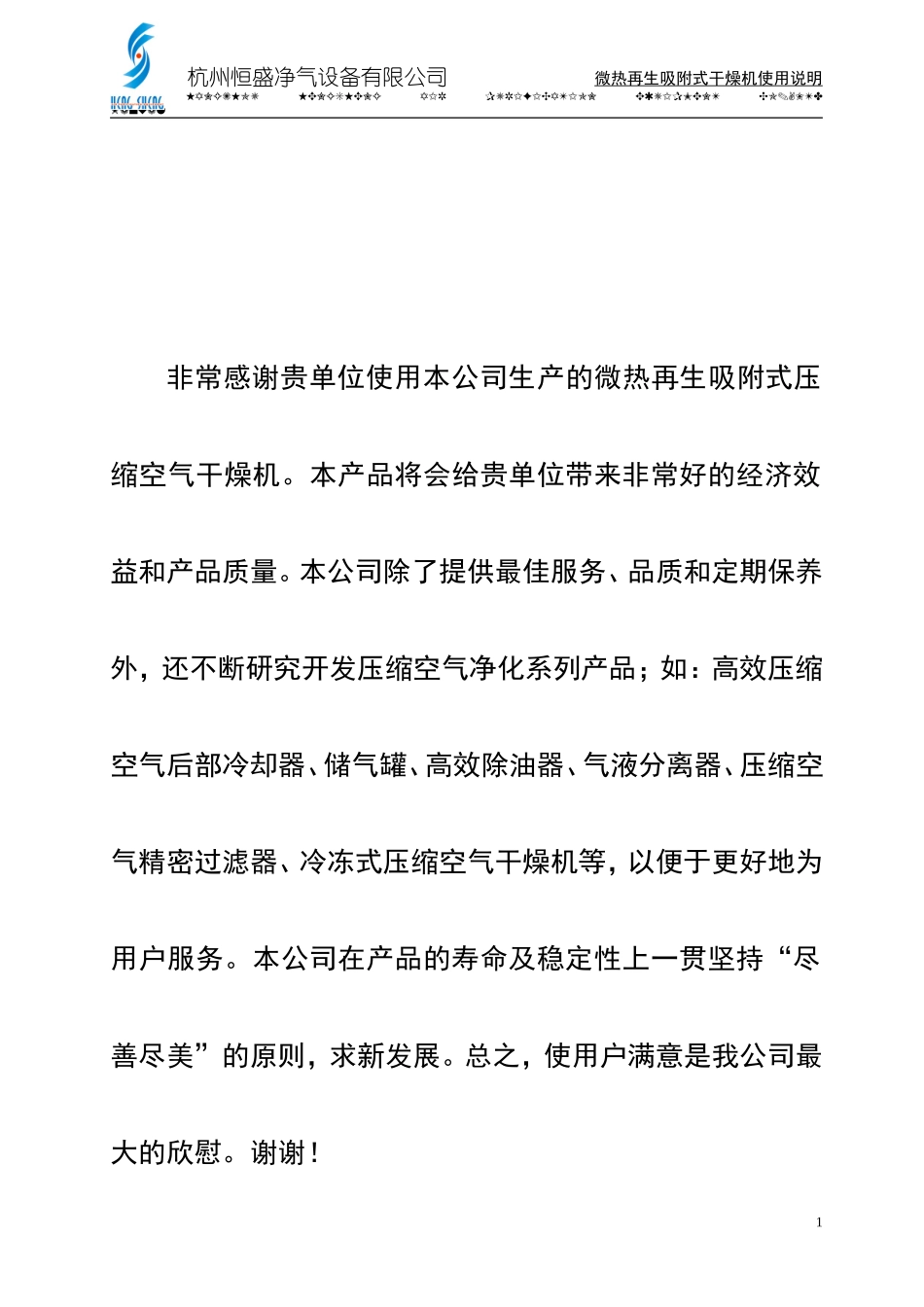

杭州恒盛净气设备有限公司微热再生吸附式干燥机使用说明HANGZHOUHENGSHENGAIRPURIFICATIONEQUIPMENTCO.,LTDManual非常感谢贵单位使用本公司生产的微热再生吸附式压缩空气干燥机。本产品将会给贵单位带来非常好的经济效益和产品质量。本公司除了提供最佳服务、品质和定期保养外，还不断研究开发压缩空气净化系列产品；如：高效压缩空气后部冷却器、储气罐、高效除油器、气液分离器、压缩空气精密过滤器、冷冻式压缩空气干燥机等，以便于更好地为用户服务。本公司在产品的寿命及稳定性上一贯坚持“尽善尽美”的原则，求新发展。总之，使用户满意是我公司最大的欣慰。谢谢！1杭州恒盛净气设备有限公司微热再生吸附式干燥机使用说明HANGZHOUHENGSHENGAIRPURIFICATIONEQUIPMENTCO.,LTDManual在安装、使用本公司产品时，如有疑问，请及时来电来函联系，我们将以最快最好的方式为您服务！目录2杭州恒盛净气设备有限公司微热再生吸附式干燥机使用说明HANGZHOUHENGSHENGAIRPURIFICATIONEQUIPMENTCO.,LTDManual微热再生吸附式压缩空气干燥机特点----------------3微热再生吸附式干燥机工作原理--------------------4微热再生吸附式干燥机程序控制系统----------------5安装与操作维护----------------------------------5微热再生吸附式干燥机的选择----------------------7故障排除----------------------------------------7微热再生吸附式干燥机的主要性能参数--------------93杭州恒盛净气设备有限公司微热再生吸附式干燥机使用说明HANGZHOUHENGSHENGAIRPURIFICATIONEQUIPMENTCO.,LTDManual微热再生吸附式压缩空气干燥机特点HSR微热再生吸附式压缩空气干燥机是一种使压缩空气获得较冷冻干燥更洁净的压缩空气净化设备。它采用孔径与水分子直径相近的活性氧化铝为吸附剂，在常温下根据国际上最先进的变压变温吸附原理，当吸附时，空气中水分子的压力大于吸附剂中水分子的压力，水分子进入吸附剂内部，在吸附剂的表面冷凝成水滴，并放出冷凝热，将此热量蓄于吸附塔的上部。当再生时，吸附剂中的水分子压力大于空气中水分子的压力，蓄于吸附塔内的热量和加热筒释放的热量将冷凝的水滴更彻底地蒸发成水蒸汽，由干燥空气带出机外。即利用自然及微加热再生方法对压缩空气进行吸附干燥，减少了再生气耗量。这样对压缩空气进行连续不断吸附、干燥、过滤、输出深度干燥的气体，同时使进入干燥机前的空气温度和干燥后空气温度相同。该产品的主要技术指标，已达到国外同类机型水平，是希望获得-40℃以下压力露点气源用户的首选设备。该产品如与本公司生产的HSL系列冷冻干燥机组合配置，可以获得深度干燥，即无水无油无尘的高纯度压缩空气。HSR型微热再生吸干机是根据变压、变温吸附原理，充分利用吸附剂在高压、低温下吸附，低压、高温下脱附的特性，提高单位质量内的吸附剂的吸附量，从而达到深度干燥压缩空气的目的。它具有无热再生（PSA）法吸干结构简单，自动化程度高和有热再生（PSA）法吸干机耗气量少，深度解吸之优点。能够避免无热再生吸干机耗气量大、切换频繁和有热再生吸干机结构庞大复杂、耗电量大的弱点，其综合指标具有明显的优势。4杭州恒盛净气设备有限公司微热再生吸附式干燥机使用说明HANGZHOUHENGSHENGAIRPURIFICATIONEQUIPMENTCO.,LTDManual微热再生吸附式干燥机工作流程HSR型吸干机的工艺流程如图所示，压缩空气通过进气阀IA进入吸附塔A，空气被干燥。干燥后的空气经止回阀CA到达出出口，其中一部分空气作为再生在到达出口前从气流中分出，经再生气调节阀RV的流量控制，进入到加热器H中，在加热器内再生空气被加热,温度上升,再经止回阀OB流入吸附塔B.吸附塔B内有上半个周期吸附下来的水分,再生气带走这些水分并经再生阀RB和消声器MF排空,此为加热再生阶段.随着加热时间的延长,B塔内的温度不断上升,经过一定时间,加热器断电,再生空气冷却,此为冷却再生阶段.根据设定的循环周期,确定再生气的吹扫时间.这以后,再生阀RB关闭,吸附塔B开始升压直到两塔压力平衡.升压需要一定的时间,以保证两塔压力均衡,否则可能引起出口处压力波动.半个循环周期后,进气阀IA关闭,同时进气...
