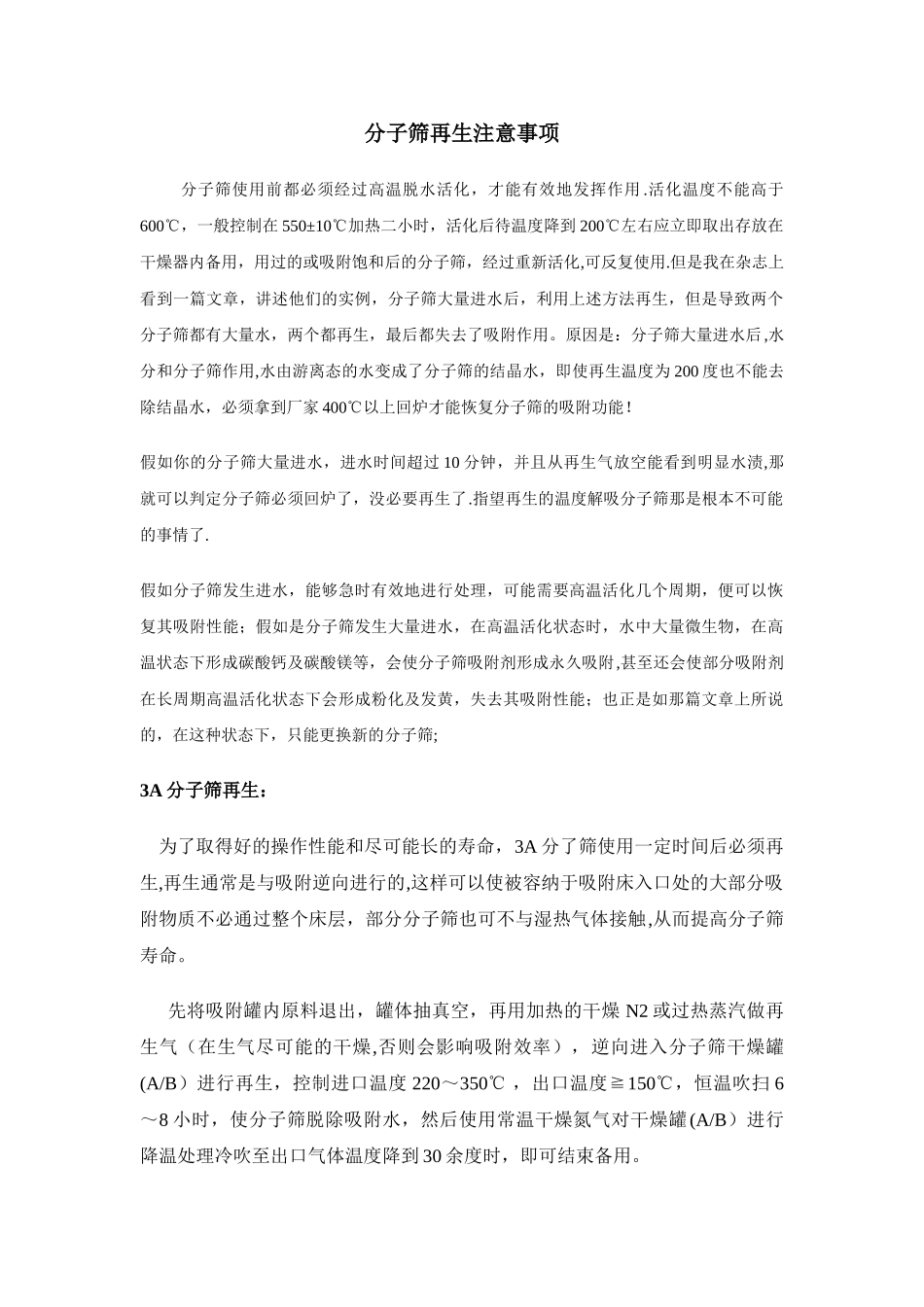

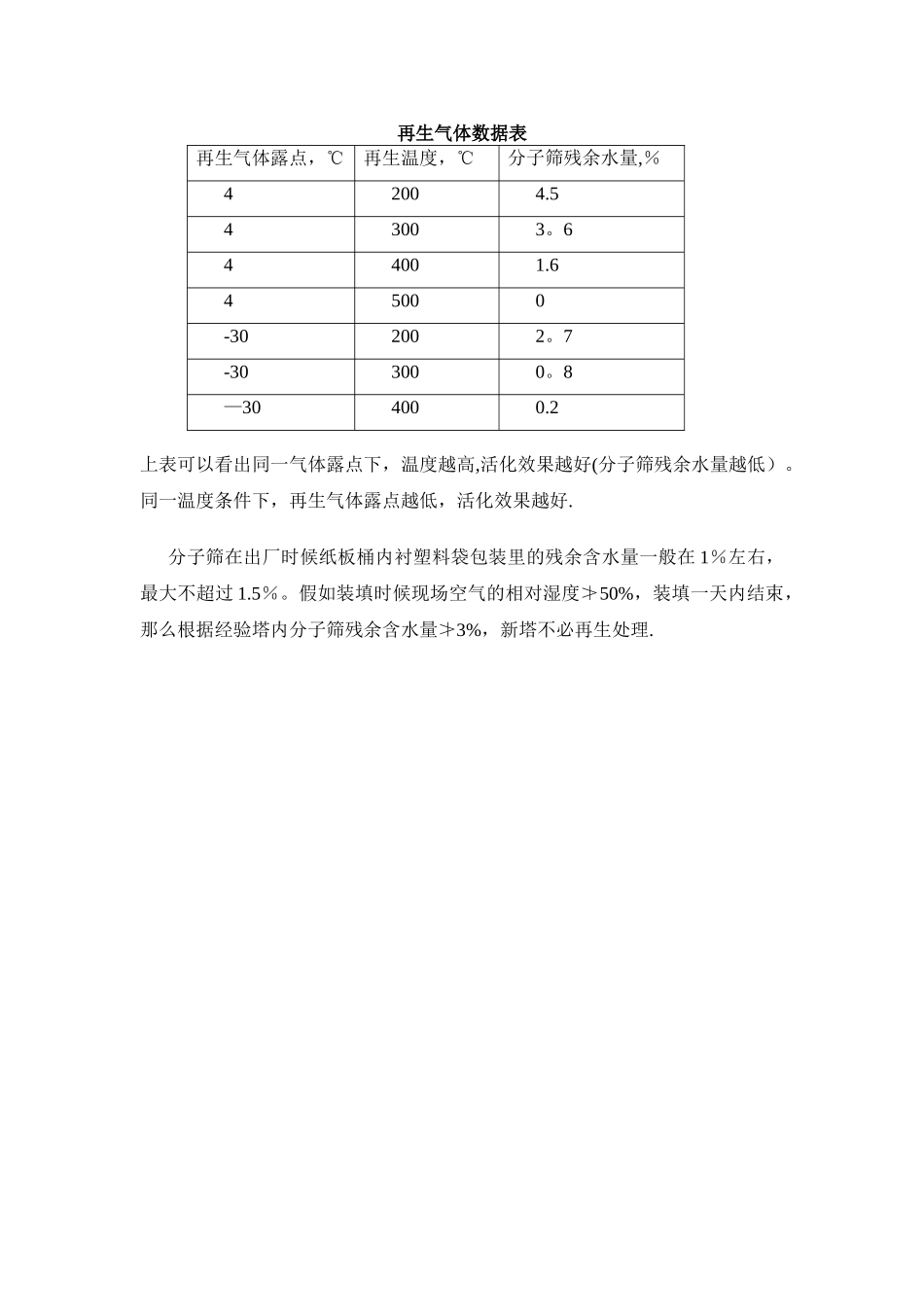

分子筛再生注意事项分子筛使用前都必须经过高温脱水活化，才能有效地发挥作用 .活化温度不能高于600℃，一般控制在 550±10℃加热二小时，活化后待温度降到 200℃左右应立即取出存放在干燥器内备用，用过的或吸附饱和后的分子筛，经过重新活化,可反复使用.但是我在杂志上看到一篇文章，讲述他们的实例，分子筛大量进水后，利用上述方法再生，但是导致两个分子筛都有大量水，两个都再生，最后都失去了吸附作用。原因是：分子筛大量进水后,水分和分子筛作用,水由游离态的水变成了分子筛的结晶水，即使再生温度为 200 度也不能去除结晶水，必须拿到厂家 400℃以上回炉才能恢复分子筛的吸附功能！假如你的分子筛大量进水，进水时间超过 10 分钟，并且从再生气放空能看到明显水渍,那就可以判定分子筛必须回炉了，没必要再生了.指望再生的温度解吸分子筛那是根本不可能的事情了.假如分子筛发生进水，能够急时有效地进行处理，可能需要高温活化几个周期，便可以恢复其吸附性能；假如是分子筛发生大量进水，在高温活化状态时，水中大量微生物，在高温状态下形成碳酸钙及碳酸镁等，会使分子筛吸附剂形成永久吸附,甚至还会使部分吸附剂在长周期高温活化状态下会形成粉化及发黄，失去其吸附性能；也正是如那篇文章上所说的，在这种状态下，只能更换新的分子筛;3A 分子筛再生：为了取得好的操作性能和尽可能长的寿命，3A 分了筛使用一定时间后必须再生,再生通常是与吸附逆向进行的,这样可以使被容纳于吸附床入口处的大部分吸附物质不必通过整个床层，部分分子筛也可不与湿热气体接触,从而提高分子筛寿命。先将吸附罐内原料退出，罐体抽真空，再用加热的干燥 N2 或过热蒸汽做再生气（在生气尽可能的干燥,否则会影响吸附效率），逆向进入分子筛干燥罐(A/B）进行再生，控制进口温度 220～350℃ ，出口温度≧150℃，恒温吹扫 6～8 小时，使分子筛脱除吸附水，然后使用常温干燥氮气对干燥罐(A/B）进行降温处理冷吹至出口气体温度降到 30 余度时，即可结束备用。再生气体数据表再生气体露点，℃再生温度，℃分子筛残余水量,％42004.543003。644001.645000-302002。7-303000。8—304000.2上表可以看出同一气体露点下，温度越高,活化效果越好(分子筛残余水量越低）。同一温度条件下，再生气体露点越低，活化效果越好.分子筛在出厂时候纸板桶内衬塑料袋包装里的残余含水量一般在 1％左右，最大不超过 1.5％。假如装填时候现场空气的相对湿度≯50%，装填一天内结束，那么根据经验塔内分子筛残余含水量≯3%，新塔不必再生处理.
