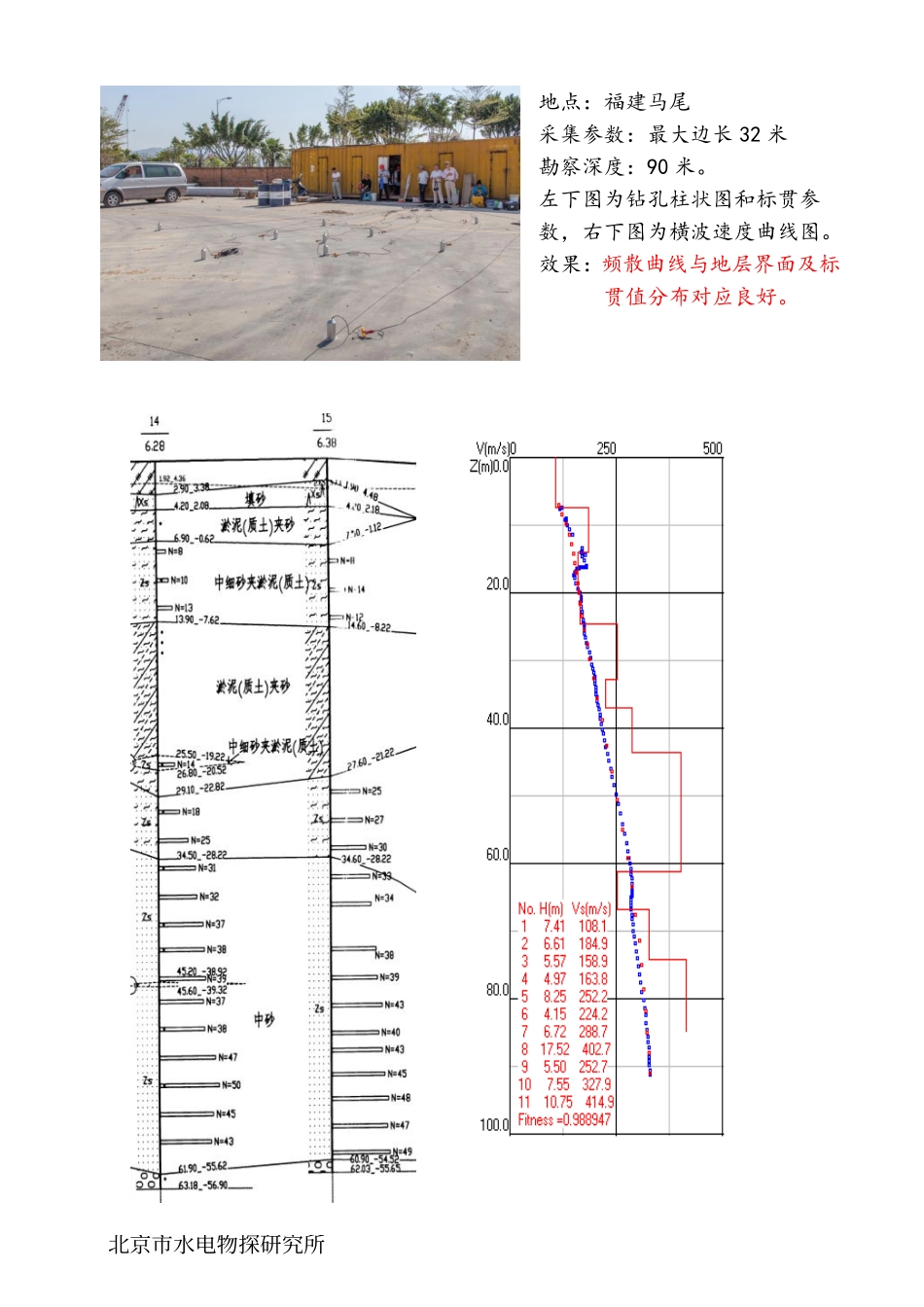

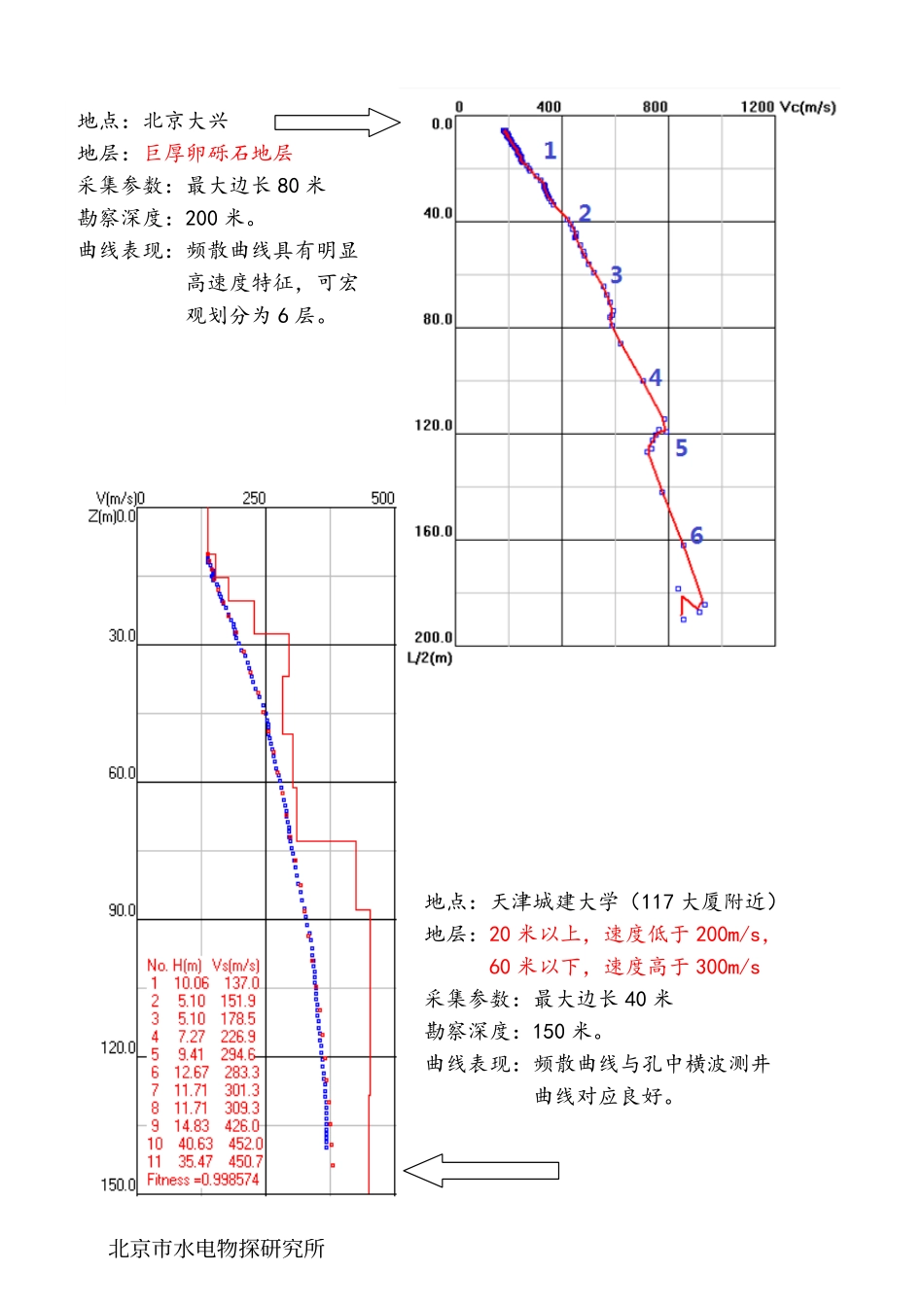

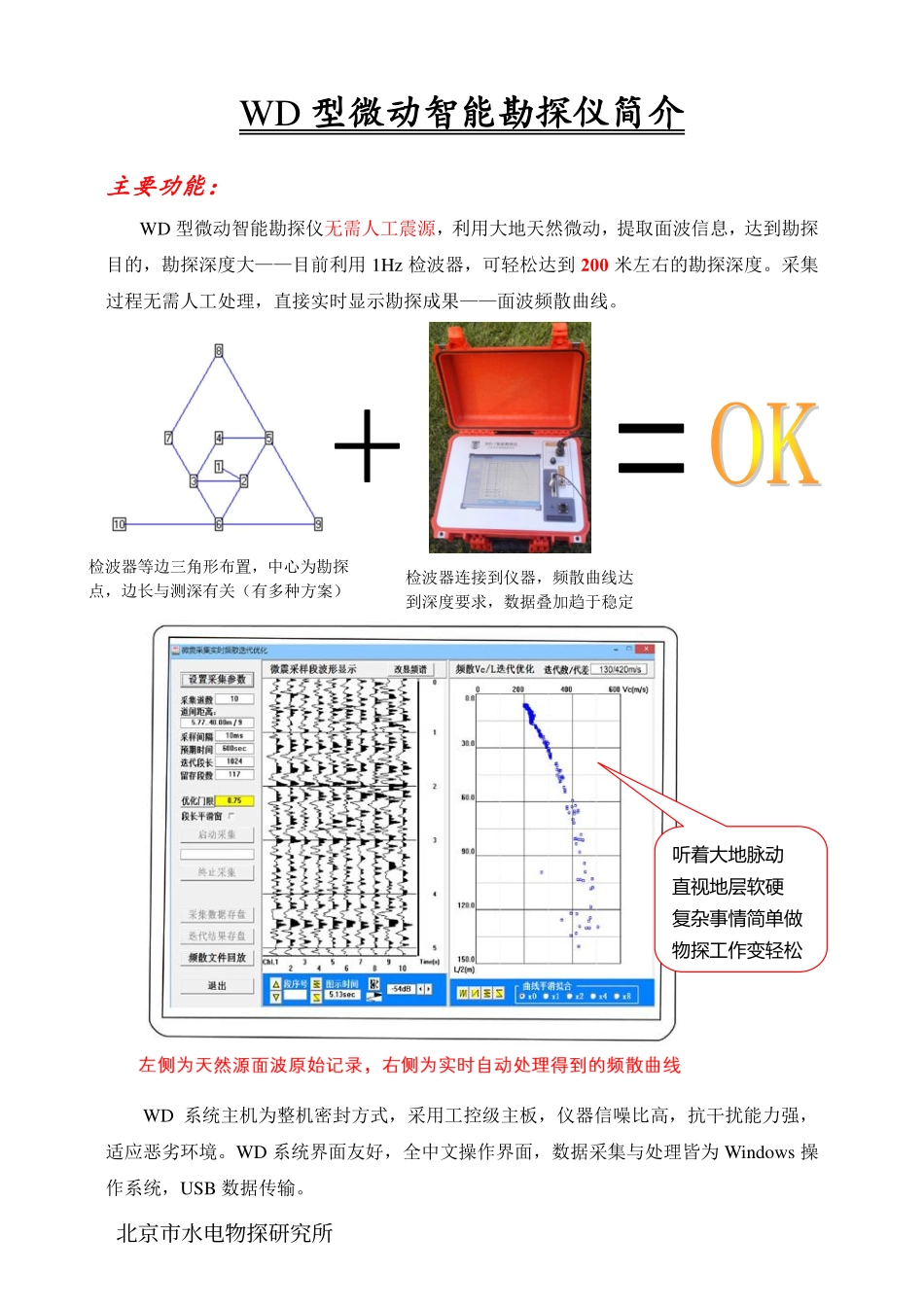

WD型微动智能勘探仪简介主要功能：WD型微动智能勘探仪无需人工震源，利用大地天然微动，提取面波信息，达到勘探目的，勘探深度大——目前利用1Hz检波器，可轻松达到200米左右的勘探深度。采集过程无需人工处理，直接实时显示勘探成果——面波频散曲线。WD系统主机为整机密封方式，采用工控级主板，仪器信噪比高，抗干扰能力强，适应恶劣环境。WD系统界面友好，全中文操作界面，数据采集与处理皆为Windows操作系统，USB数据传输。听着大地脉动直视地层软硬复杂事情简单做物探工作变轻松检波器连接到仪器，频散曲线达到深度要求，数据叠加趋于稳定检波器等边三角形布置，中心为勘探点，边长与测深有关（有多种方案）北京市水电物探研究所地点：福建马尾采集参数：最大边长32米勘察深度：90米。左下图为钻孔柱状图和标贯参数，右下图为横波速度曲线图。效果：频散曲线与地层界面及标贯值分布对应良好。北京市水电物探研究所地点：北京大兴地层：巨厚卵砾石地层采集参数：最大边长80米勘察深度：200米。曲线表现：频散曲线具有明显高速度特征，可宏观划分为6层。地点：天津城建大学（117大厦附近）地层：20米以上，速度低于200m/s，60米以下，速度高于300m/s采集参数：最大边长40米勘察深度：150米。曲线表现：频散曲线与孔中横波测井曲线对应良好。北京市水电物探研究所采集成果推断地质柱状图采集地点：北京测试深度：125m北京市水电物探研究所
