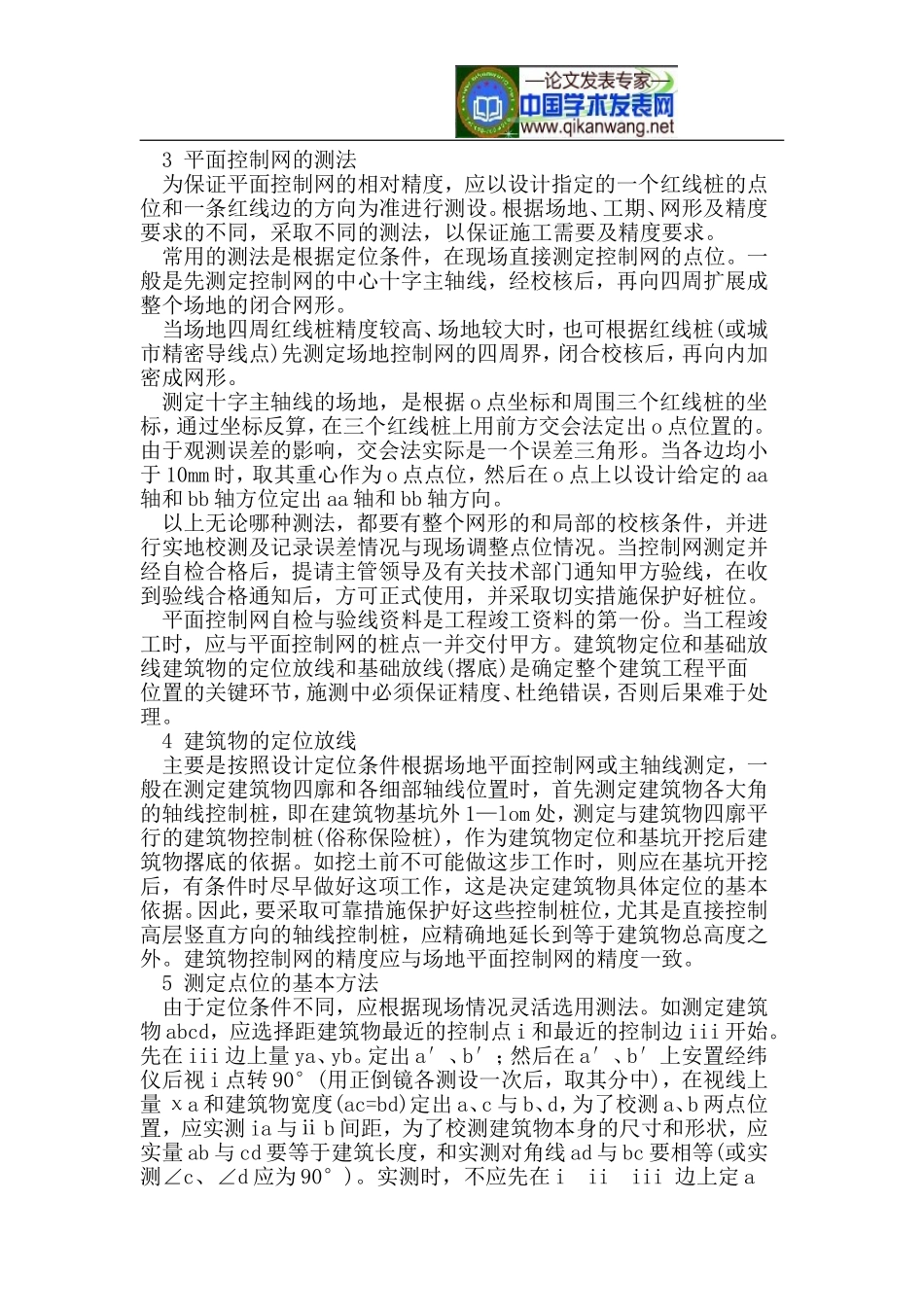

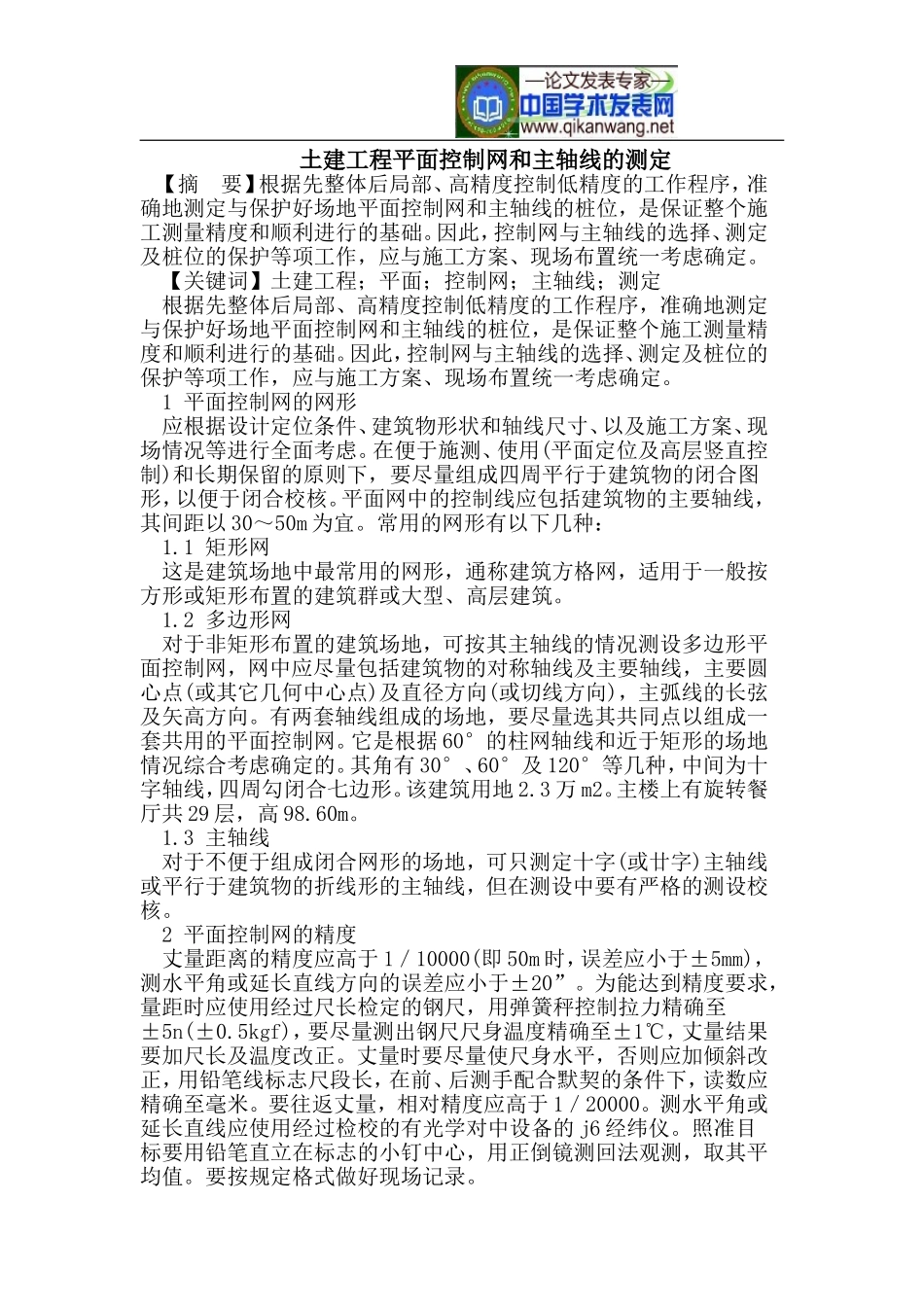

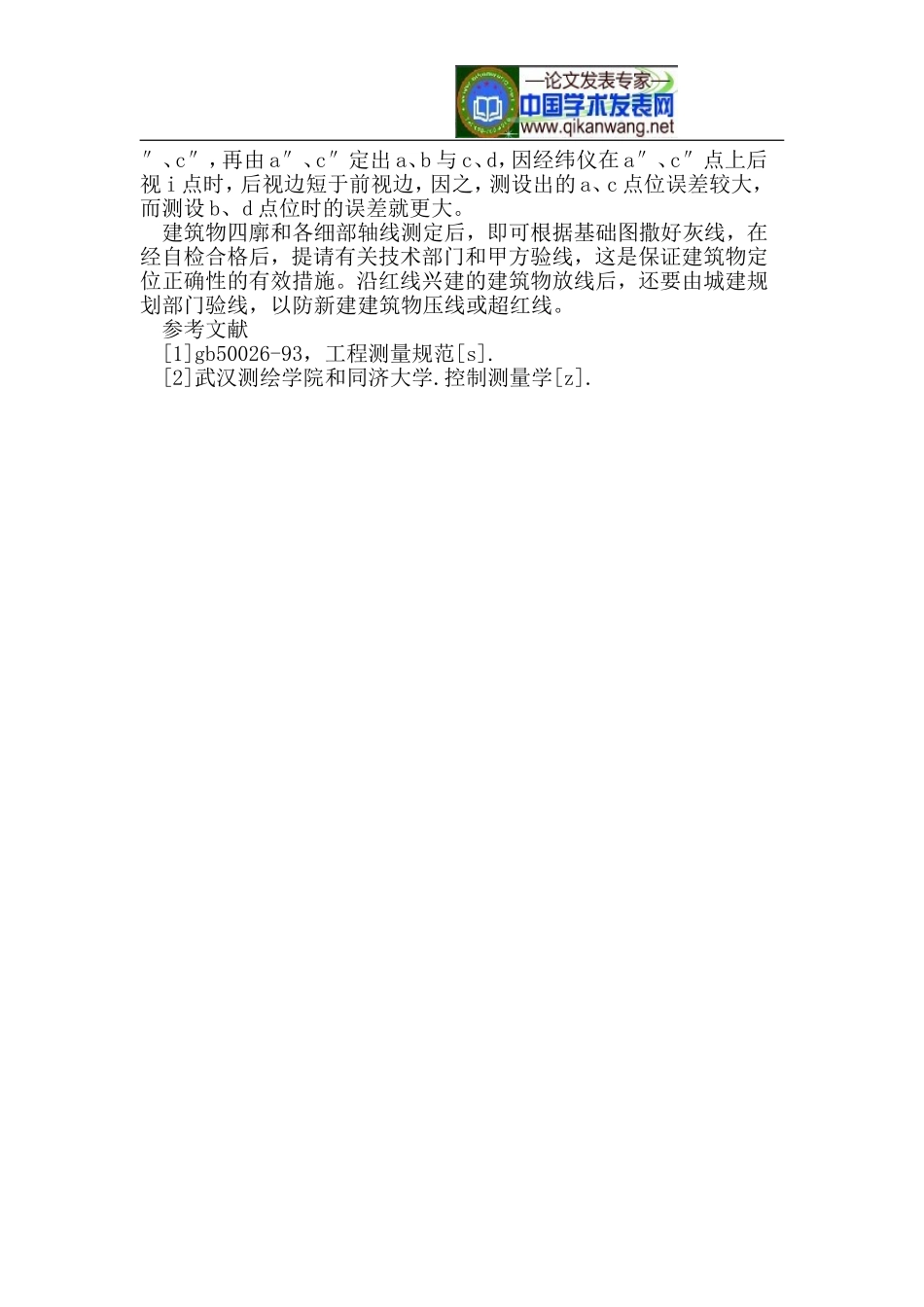

土建工程平面控制网和主轴线的测定【摘要】根据先整体后局部、高精度控制低精度的工作程序，准确地测定与保护好场地平面控制网和主轴线的桩位，是保证整个施工测量精度和顺利进行的基础。因此，控制网与主轴线的选择、测定及桩位的保护等项工作，应与施工方案、现场布置统一考虑确定。【关键词】土建工程；平面；控制网；主轴线；测定根据先整体后局部、高精度控制低精度的工作程序，准确地测定与保护好场地平面控制网和主轴线的桩位，是保证整个施工测量精度和顺利进行的基础。因此，控制网与主轴线的选择、测定及桩位的保护等项工作，应与施工方案、现场布置统一考虑确定。1平面控制网的网形应根据设计定位条件、建筑物形状和轴线尺寸、以及施工方案、现场情况等进行全面考虑。在便于施测、使用(平面定位及高层竖直控制)和长期保留的原则下，要尽量组成四周平行于建筑物的闭合图形，以便于闭合校核。平面网中的控制线应包括建筑物的主要轴线，其间距以30～50m为宜。常用的网形有以下几种：1.1矩形网这是建筑场地中最常用的网形，通称建筑方格网，适用于一般按方形或矩形布置的建筑群或大型、高层建筑。1.2多边形网对于非矩形布置的建筑场地，可按其主轴线的情况测设多边形平面控制网，网中应尽量包括建筑物的对称轴线及主要轴线，主要圆心点(或其它几何中心点)及直径方向(或切线方向)，主弧线的长弦及矢高方向。有两套轴线组成的场地，要尽量选其共同点以组成一套共用的平面控制网。它是根据60°的柱网轴线和近于矩形的场地情况综合考虑确定的。其角有30°、60°及120°等几种，中间为十字轴线，四周勾闭合七边形。该建筑用地2.3万m2。主楼上有旋转餐厅共29层，高98.60m。1.3主轴线对于不便于组成闭合网形的场地，可只测定十字(或廿字)主轴线或平行于建筑物的折线形的主轴线，但在测设中要有严格的测设校核。2平面控制网的精度丈量距离的精度应高于1／10000(即50m时，误差应小于±5mm)，测水平角或延长直线方向的误差应小于±20”。为能达到精度要求，量距时应使用经过尺长检定的钢尺，用弹簧秤控制拉力精确至±5n(±0.5kgf)，要尽量测出钢尺尺身温度精确至±1℃，丈量结果要加尺长及温度改正。丈量时要尽量使尺身水平，否则应加倾斜改正，用铅笔线标志尺段长，在前、后测手配合默契的条件下，读数应精确至毫米。要往返丈量，相对精度应高于1／20000。测水平角或延长直线应使用经过检校的有光学对中设备的j6经纬仪。照准目标要用铅笔直立在标志的小钉中心，用正倒镜测回法观测，取其平均值。要按规定格式做好现场记录。3平面控制网的测法为保证平面控制网的相对精度，应以设计指定的一个红线桩的点位和一条红线边的方向为准进行测设。根据场地、工期、网形及精度要求的不同，采取不同的测法，以保证施工需要及精度要求。常用的测法是根据定位条件，在现场直接测定控制网的点位。一般是先测定控制网的中心十字主轴线，经校核后，再向四周扩展成整个场地的闭合网形。当场地四周红线桩精度较高、场地较大时，也可根据红线桩(或城市精密导线点)先测定场地控制网的四周界，闭合校核后，再向内加密成网形。测定十字主轴线的场地，是根据o点坐标和周围三个红线桩的坐标，通过坐标反算，在三个红线桩上用前方交会法定出o点位置的。由于观测误差的影响，交会法实际是一个误差三角形。当各边均小于10mm时，取其重心作为o点点位，然后在o点上以设计给定的aa轴和bb轴方位定出aa轴和bb轴方向。以上无论哪种测法，都要有整个网形的和局部的校核条件，并进行实地校测及记录误差情况与现场调整点位情况。当控制网测定并经自检合格后，提请主管领导及有关技术部门通知甲方验线，在收到验线合格通知后，方可正式使用，并采取切实措施保护好桩位。平面控制网自检与验线资料是工程竣工资料的第一份。当工程竣工时，应与平面控制网的桩点一并交付甲方。建筑物定位和基础放线建筑物的定位放线和基础放线(撂底)是确定整个建筑工程平面位置的关键环节，施测中必须保证精度、杜绝错误，否则后果难于处理。4建筑物的定位放线主要是按照设计定位条件根据场地平面控制网或主轴线测定，一般在测定建筑物四廓和...
