智能楼宇建设方案VIP免费

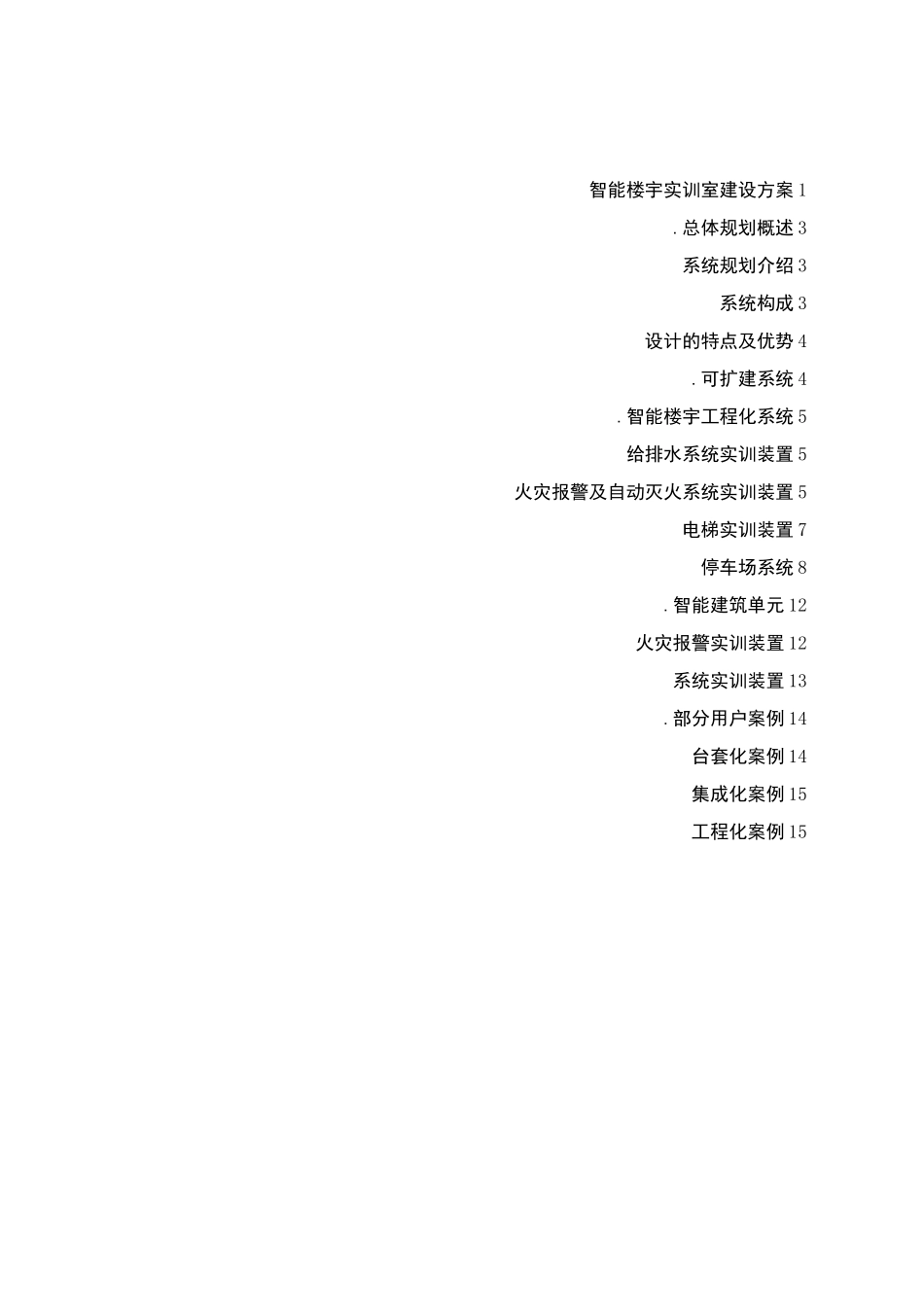

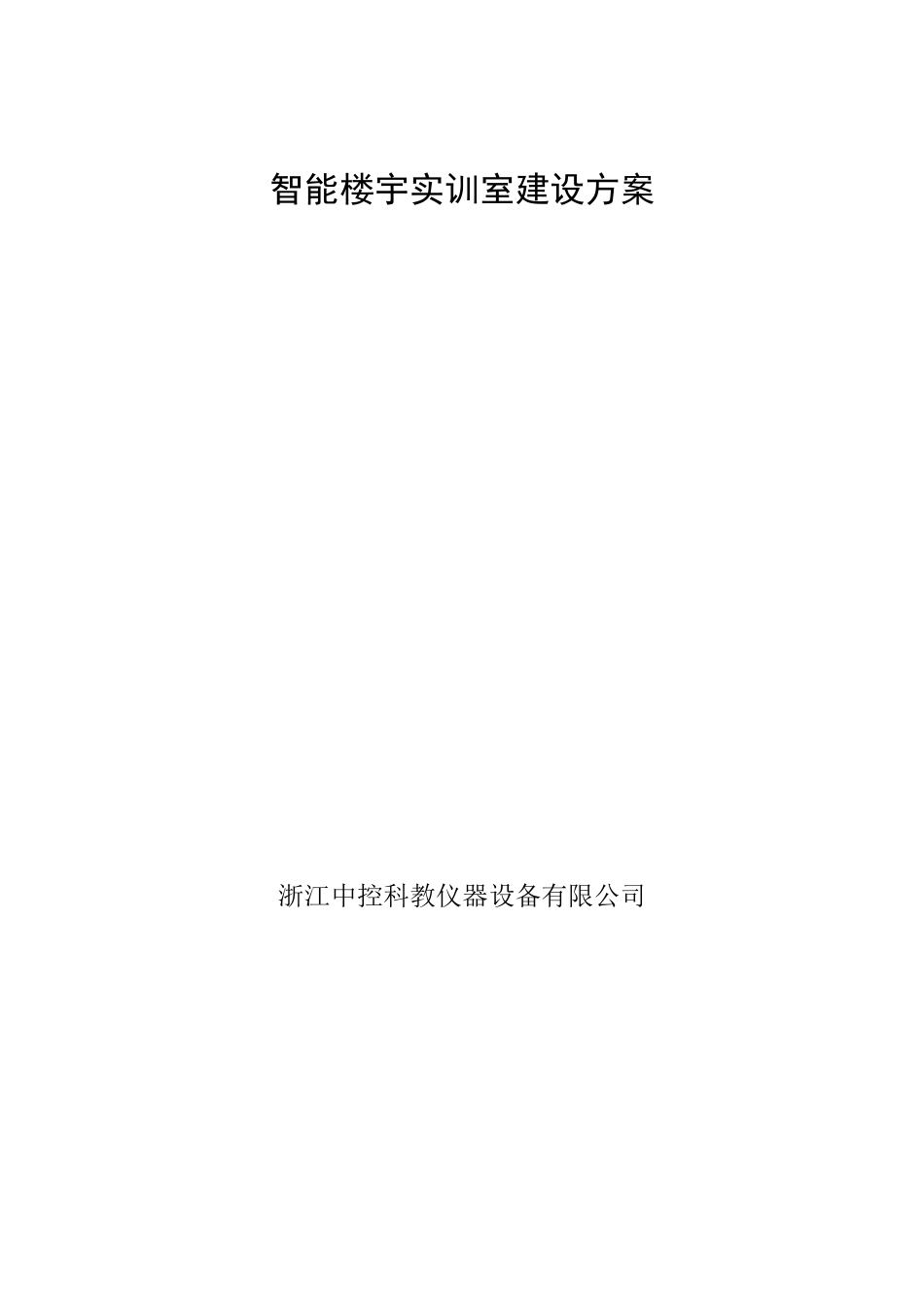

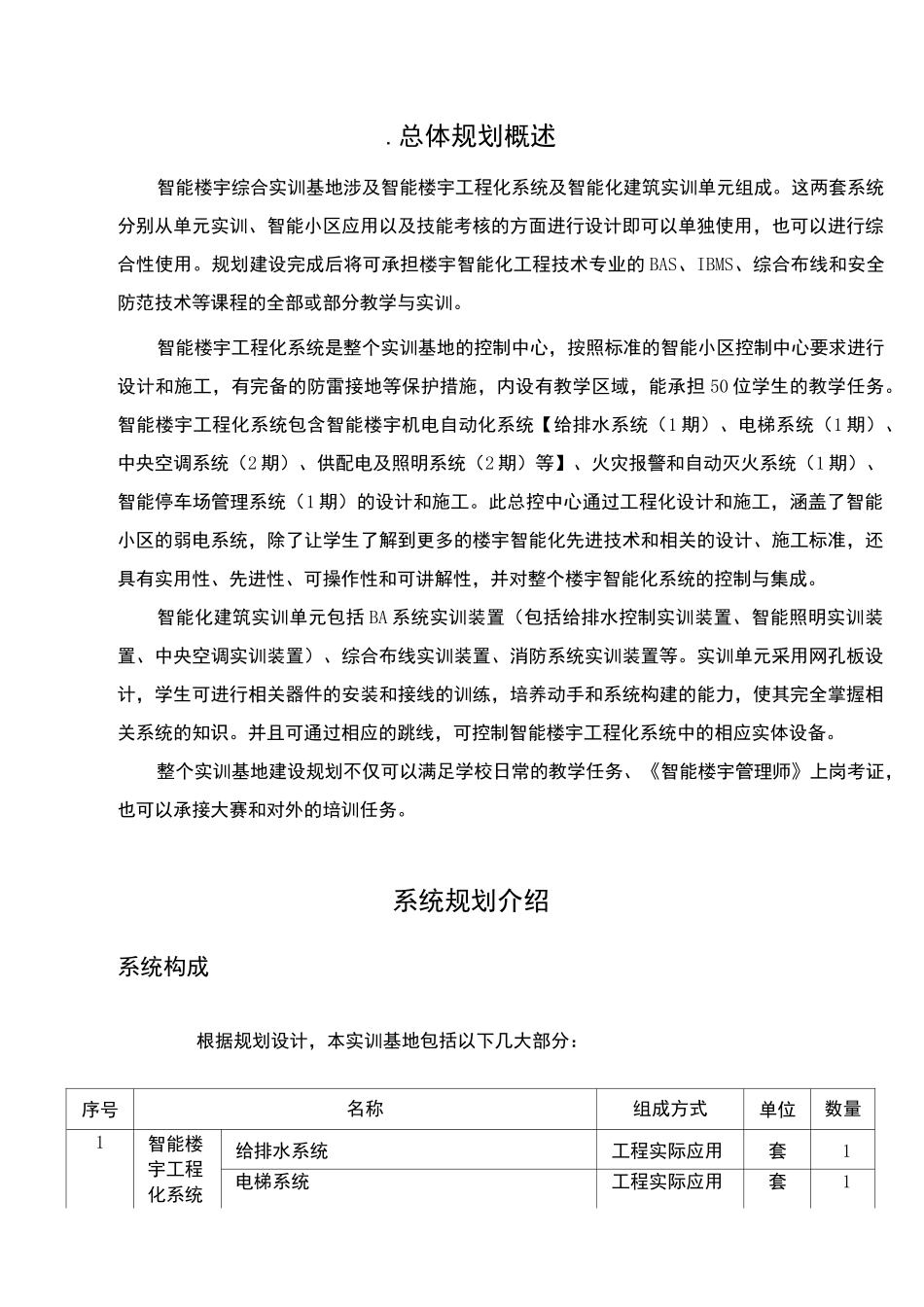

智能楼宇实训室建设方案浙江中控科教仪器设备有限公司智能楼宇实训室建设方案1.总体规划概述3系统规划介绍3系统构成3设计的特点及优势4.可扩建系统4.智能楼宇工程化系统5给排水系统实训装置5火灾报警及自动灭火系统实训装置5电梯实训装置7停车场系统8.智能建筑单元12火灾报警实训装置12系统实训装置13.部分用户案例14台套化案例14集成化案例15工程化案例15.总体规划概述智能楼宇综合实训基地涉及智能楼宇工程化系统及智能化建筑实训单元组成。这两套系统分别从单元实训、智能小区应用以及技能考核的方面进行设计即可以单独使用，也可以进行综合性使用。规划建设完成后将可承担楼宇智能化工程技术专业的BAS、IBMS、综合布线和安全防范技术等课程的全部或部分教学与实训。智能楼宇工程化系统是整个实训基地的控制中心，按照标准的智能小区控制中心要求进行设计和施工，有完备的防雷接地等保护措施，内设有教学区域，能承担50位学生的教学任务。智能楼宇工程化系统包含智能楼宇机电自动化系统【给排水系统（1期）、电梯系统（1期）、中央空调系统（2期）、供配电及照明系统（2期）等】、火灾报警和自动灭火系统（1期）、智能停车场管理系统（1期）的设计和施工。此总控中心通过工程化设计和施工，涵盖了智能小区的弱电系统，除了让学生了解到更多的楼宇智能化先进技术和相关的设计、施工标准，还具有实用性、先进性、可操作性和可讲解性，并对整个楼宇智能化系统的控制与集成。智能化建筑实训单元包括BA系统实训装置（包括给排水控制实训装置、智能照明实训装置、中央空调实训装置）、综合布线实训装置、消防系统实训装置等。实训单元采用网孔板设计，学生可进行相关器件的安装和接线的训练，培养动手和系统构建的能力，使其完全掌握相关系统的知识。并且可通过相应的跳线，可控制智能楼宇工程化系统中的相应实体设备。整个实训基地建设规划不仅可以满足学校日常的教学任务、《智能楼宇管理师》上岗考证，也可以承接大赛和对外的培训任务。系统规划介绍系统构成根据规划设计，本实训基地包括以下几大部分：序号名称组成方式单位数量1智能楼宇工程化系统给排水系统工程实际应用套1电梯系统工程实际应用套1火灾报警和自动灭火系统工程实际应用套1智能停车场管理系统工程实际应用套1基础设施设计、施工等工程实际应用套12智能建筑单元BA系统实训装置实验装置套4消防报警系统实训装置实验装置套4工具柜及工具套件实验装置套13智能建筑单元基础设施及实训装置附件建筑单兀基础设施设计、施工等实验室配套套1配件备品及耗材实验室配套套1配备相应实训课程教材及多媒体教学辅助资料实验室配套套1实验室布置图设计的特点及优势依托中控多年在智能楼宇行业的建设，具有智能建筑施工壹级资质和设计甲级资质，结合社会需求和教学内容进行整体规划。该实训基地的功能及特点如下：1）实训设备开放性强，学生可在全开放式状态下进行实训，营造真实工况。2）仿真性强，实训基地能提供与实际工程相仿的安装、接线、测试和编程等全真职业环境。3）选用的实训设备均为工程中实际应用的主流产品。4）设备的安装遵循相关国家标准和行业规范，方便进行安装和拆卸，防护要求要符合国家或行业标准。5）配备相应实训课程教材及多媒体教学辅助资料。.可扩建系统智能安防系统智能楼宇集成管理系统智能家居系统.智能楼宇工程化系统给排水系统实训装置给排水系统是任何建筑物都必不可少的重要组成部分。本设备可实现现代建筑物中常见的生活给排水系统的以下两种：高位水箱给水方式、水泵直接排水方式。由于变频调速技术和可编程程序控制器的应用灵活方便，在恒压供水系统中亦得到广泛的应用。恒压供水控制系统采用PLC/DDC作为中心控制单元，利用变频器与PID结合，根据系统状态可快速调整供水系统的工作压力，达到恒压供水的目的，即全自动变频调速供水。该系统是应用现代控制理论，结合PLC/DDC控制技术、变频控制技术、电机泵组控制技术的新型机电一体化供水装置。系统配置序号名称技术规格/参数品牌备注01双层模拟系统高位水箱、低位水箱(300*300*300mm)，1套SUPCON定制02水系统磁力循环泵、相关管道，1套SUPCON定...
