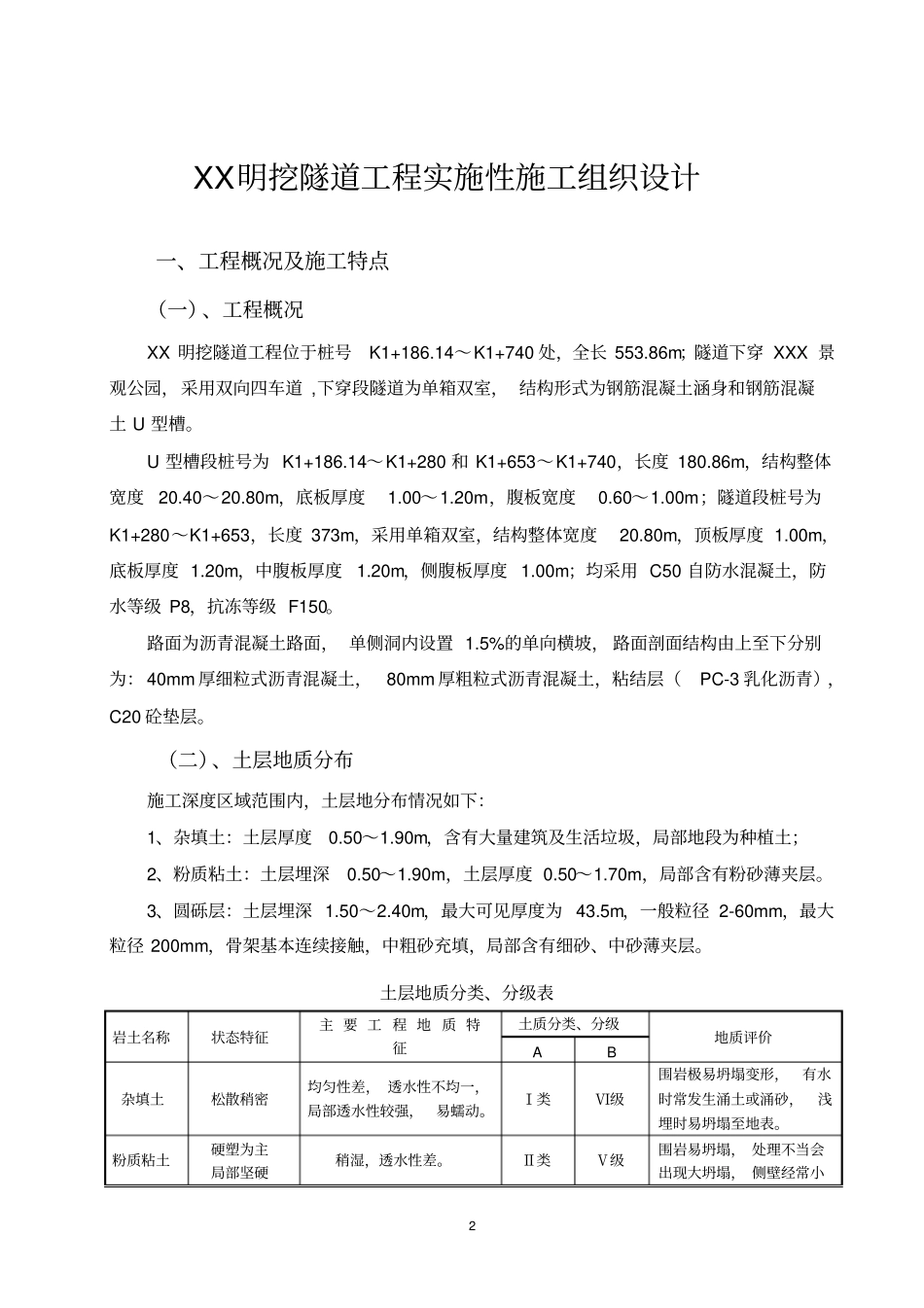

1XX明挖隧道工程实施性施工组织设计2XX明挖隧道工程实施性施工组织设计一、工程概况及施工特点（一）、工程概况XX明挖隧道工程位于桩号K1+186.14～K1+740处，全长553.86m；隧道下穿XXX景观公园，采用双向四车道,下穿段隧道为单箱双室，结构形式为钢筋混凝土涵身和钢筋混凝土U型槽。U型槽段桩号为K1+186.14～K1+280和K1+653～K1+740，长度180.86m，结构整体宽度20.40～20.80m，底板厚度1.00～1.20m，腹板宽度0.60～1.00m；隧道段桩号为K1+280～K1+653，长度373m，采用单箱双室，结构整体宽度20.80m，顶板厚度1.00m，底板厚度1.20m，中腹板厚度1.20m，侧腹板厚度1.00m；均采用C50自防水混凝土，防水等级P8，抗冻等级F150。路面为沥青混凝土路面，单侧洞内设置1.5%的单向横坡，路面剖面结构由上至下分别为：40mm厚细粒式沥青混凝土，80mm厚粗粒式沥青混凝土，粘结层（PC-3乳化沥青），C20砼垫层。（二）、土层地质分布施工深度区域范围内，土层地分布情况如下：1、杂填土：土层厚度0.50～1.90m，含有大量建筑及生活垃圾，局部地段为种植土；2、粉质粘土：土层埋深0.50～1.90m，土层厚度0.50～1.70m，局部含有粉砂薄夹层。3、圆砾层：土层埋深1.50～2.40m，最大可见厚度为43.5m，一般粒径2-60mm，最大粒径200mm，骨架基本连续接触，中粗砂充填，局部含有细砂、中砂薄夹层。土层地质分类、分级表岩土名称状态特征主要工程地质特征土质分类、分级地质评价AB杂填土松散稍密均匀性差，透水性不均一，局部透水性较强，易蠕动。Ⅰ类Ⅵ级围岩极易坍塌变形，有水时常发生涌土或涌砂，浅埋时易坍塌至地表。粉质粘土硬塑为主局部坚硬稍湿，透水性差。Ⅱ类Ⅴ级围岩易坍塌，处理不当会出现大坍塌，侧壁经常小3岩土名称状态特征主要工程地质特征土质分类、分级地质评价AB圆砾土中密为主局部稍密主要为石英质卵石，含约5～10%粘性土，强透水性。Ⅱ类Ⅴ级坍塌，浅埋时易出现地表下陷或坍塌至地表。（三）、水文地质条件由于区域地质构造原因，本区气候干燥，地表水资源贫乏。地下水主要补给来源为：北部山区冰雪消融渗透补给，上游灌区地下水渗透排泄补给，周围农田灌溉渗漏补给和丰水期阿克苏河侧渗补给；主要排泄途径：向阿克苏河或下游渗透排泄，地面蒸腾蒸发作用排泄。地下水流向：由西北流向东南（NW－→SE）。由于本区降雨少、蒸发强烈，每年季节性暴雨洪水期，上游地区易溶盐淋溶于流水中，按地球化学迁移规律向平原区聚积，在强烈的蒸发浓缩中使地表土壤朝盐渍化方向发展。故本区地表盐分和地下水水质均有明显的垂直分带性。区域地下水水位主要受多浪河水位的影响，一般情况下，地下水位在自然地下以下-2.7～-4.9（1101.9～1105.8）米之间，水位年变化幅度0.50～1.00米。二、施工准备工作（一）、施工现场准备1、全面调查施工现场的地上输电线路、地下输水线路和待拆迁的建构筑物，书面上报建设单位，并积极配合进行障碍物的拆除工作。2、施工用水、用电和通信工程同步施工，在工程开工前达到使用标准。3、项目部驻地、施工场区和砼拌合站在队伍进场后即开始建设，在工程开工前达到使用标准。（二）、施工技术准备1、对建设单位提供的导线控制点、水准点进行复核工作，并对导线控制桩、水准点进行加密。基坑开挖范围内所有导线控制点、水准点都要引出机械施工活动区以外，并设置醒目的涂红白漆的钢筋支架加以保护。2、根据导线控制点、施工图纸，测放出井点降水井位和基坑开挖外边线，并对原地表进行标高测量。3、图纸会审：获得施工图纸及相关施工文件后，及时组织工程部人员进行图纸会审，领会设计精神，掌握技术标准设计原则，以及新材料、新工艺的运用。4、进度计划编制：在熟读设计图纸并了解设计意图的基础上，根据总工期要求，编4制各分项工程进度计划，制订出详细的、操作性强的月、旬、日施工进度作业计划。5、实施性施工组织设计、技术交底：在图纸会审工作完成并熟悉和消化设计文件、现场地形复核、详细讨论施工方法和施工程序的基础上，结合业主的要求和本单位的创优目标，编制实施性施工组织设计并报监理审批；同时做好设计、施工“三交底”和施工组织设计交底工作，详细向参加施...
