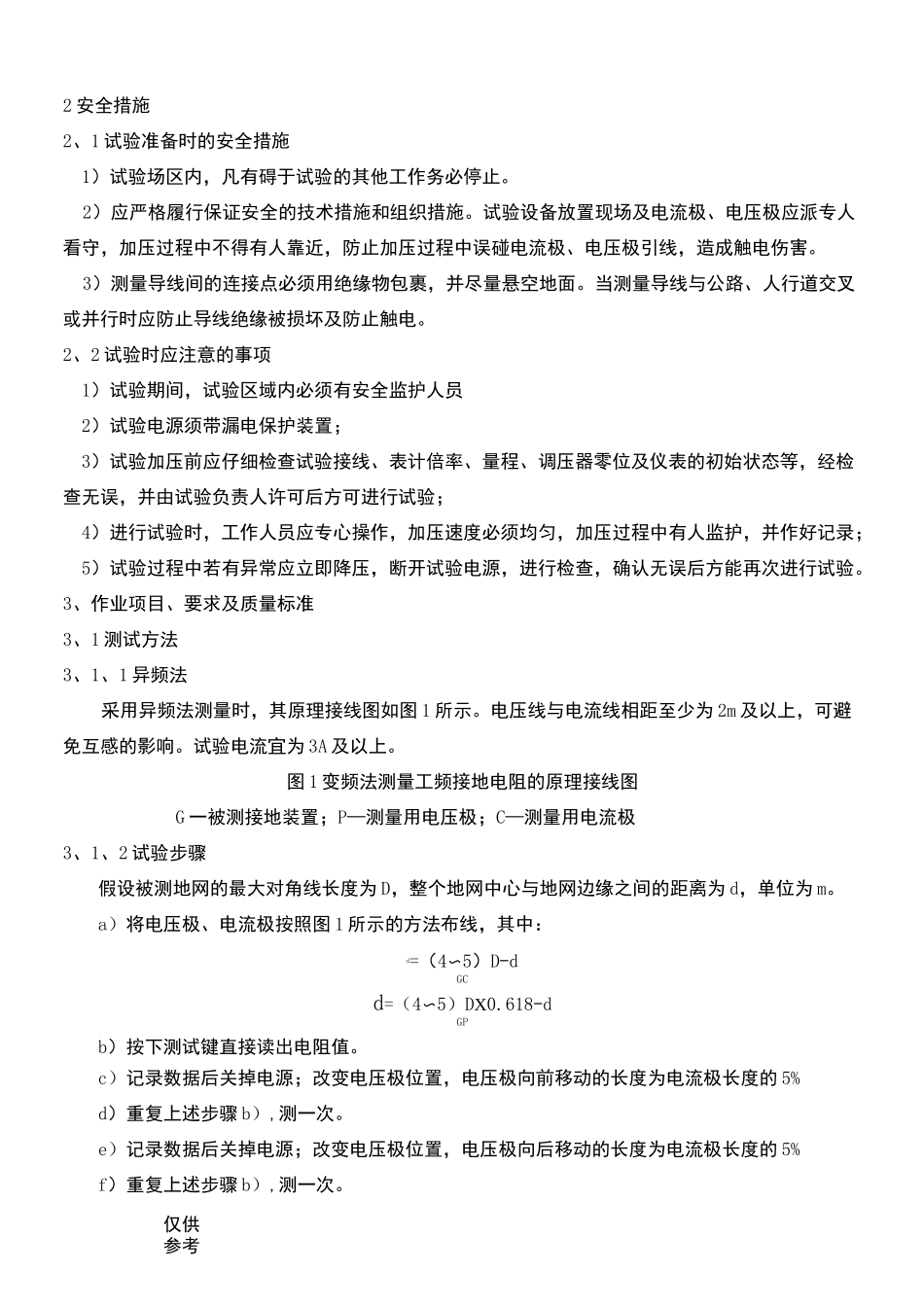

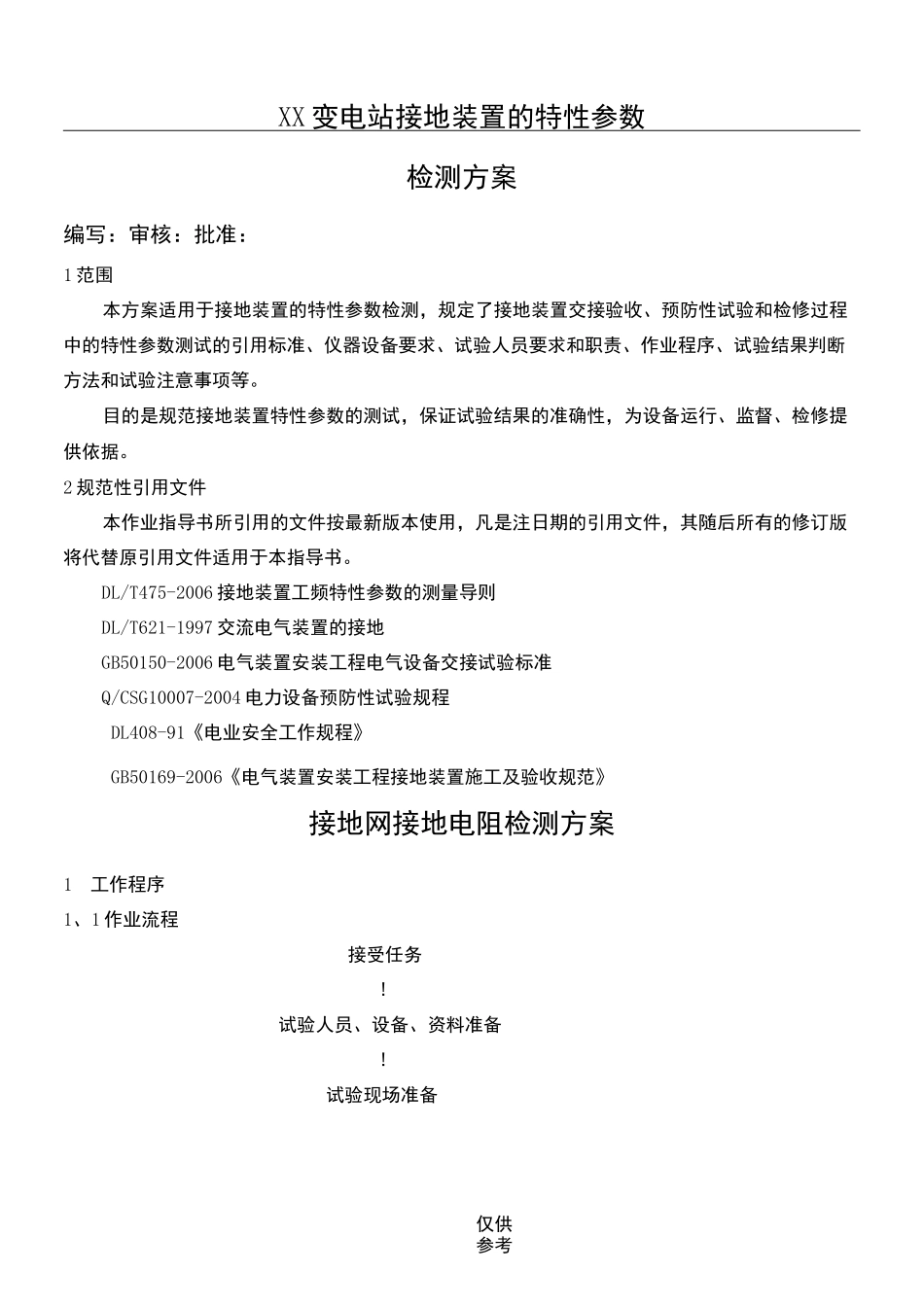

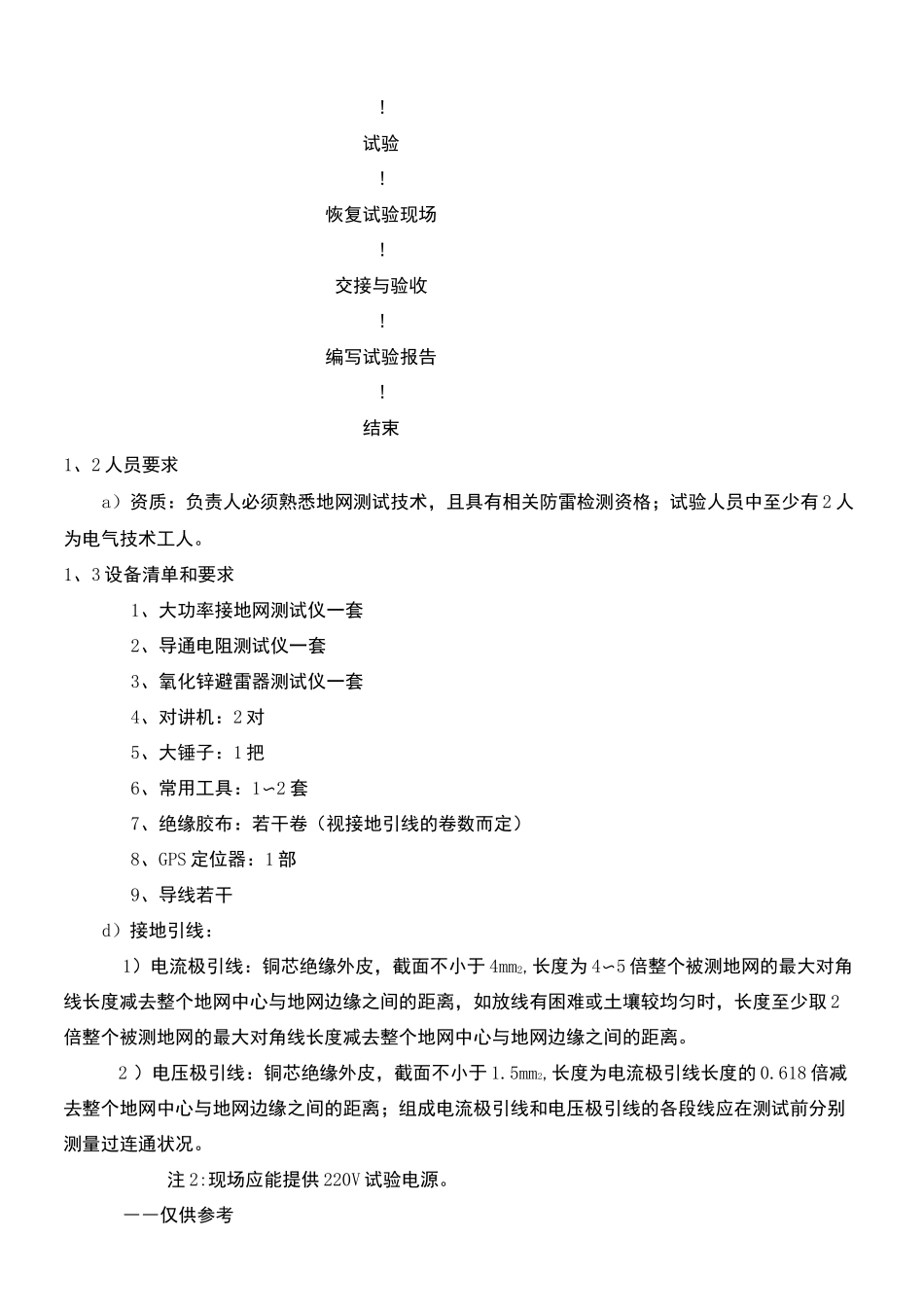

仅供参考XX变电站接地装置的特性参数检测方案编写：审核：批准：1范围本方案适用于接地装置的特性参数检测，规定了接地装置交接验收、预防性试验和检修过程中的特性参数测试的引用标准、仪器设备要求、试验人员要求和职责、作业程序、试验结果判断方法和试验注意事项等。目的是规范接地装置特性参数的测试，保证试验结果的准确性，为设备运行、监督、检修提供依据。2规范性引用文件本作业指导书所引用的文件按最新版本使用，凡是注日期的引用文件，其随后所有的修订版将代替原引用文件适用于本指导书。DL/T475-2006接地装置工频特性参数的测量导则DL/T621-1997交流电气装置的接地GB50150-2006电气装置安装工程电气设备交接试验标准Q/CSG10007-2004电力设备预防性试验规程DL408-91《电业安全工作规程》GB50169-2006《电气装置安装工程接地装置施工及验收规范》接地网接地电阻检测方案1工作程序1、1作业流程接受任务!试验人员、设备、资料准备!试验现场准备!试验!恢复试验现场!交接与验收!编写试验报告!结束1、2人员要求a）资质：负责人必须熟悉地网测试技术，且具有相关防雷检测资格；试验人员中至少有2人为电气技术工人。1、3设备清单和要求1、大功率接地网测试仪一套2、导通电阻测试仪一套3、氧化锌避雷器测试仪一套4、对讲机：2对5、大锤子：1把6、常用工具：1〜2套7、绝缘胶布：若干卷（视接地引线的卷数而定）8、GPS定位器：1部9、导线若干d）接地引线：1）电流极引线：铜芯绝缘外皮，截面不小于4mm2,长度为4〜5倍整个被测地网的最大对角线长度减去整个地网中心与地网边缘之间的距离，如放线有困难或土壤较均匀时，长度至少取2倍整个被测地网的最大对角线长度减去整个地网中心与地网边缘之间的距离。2）电压极引线：铜芯绝缘外皮，截面不小于1.5mm2,长度为电流极引线长度的0.618倍减去整个地网中心与地网边缘之间的距离；组成电流极引线和电压极引线的各段线应在测试前分别测量过连通状况。注2:现场应能提供220V试验电源。――仅供参考仅供参考2安全措施2、1试验准备时的安全措施1）试验场区内，凡有碍于试验的其他工作务必停止。2）应严格履行保证安全的技术措施和组织措施。试验设备放置现场及电流极、电压极应派专人看守，加压过程中不得有人靠近，防止加压过程中误碰电流极、电压极引线，造成触电伤害。3）测量导线间的连接点必须用绝缘物包裹，并尽量悬空地面。当测量导线与公路、人行道交叉或并行时应防止导线绝缘被损坏及防止触电。2、2试验时应注意的事项1）试验期间，试验区域内必须有安全监护人员2）试验电源须带漏电保护装置；3）试验加压前应仔细检查试验接线、表计倍率、量程、调压器零位及仪表的初始状态等，经检查无误，并由试验负责人许可后方可进行试验；4）进行试验时，工作人员应专心操作，加压速度必须均匀，加压过程中有人监护，并作好记录；5）试验过程中若有异常应立即降压，断开试验电源，进行检查，确认无误后方能再次进行试验。3、作业项目、要求及质量标准3、1测试方法3、1、1异频法采用异频法测量时，其原理接线图如图1所示。电压线与电流线相距至少为2m及以上，可避免互感的影响。试验电流宜为3A及以上。图1变频法测量工频接地电阻的原理接线图G一被测接地装置；P—测量用电压极；C—测量用电流极3、1、2试验步骤假设被测地网的最大对角线长度为D，整个地网中心与地网边缘之间的距离为d，单位为m。a）将电压极、电流极按照图1所示的方法布线，其中：d=（4〜5）D-dGCd=（4〜5）DX0.618-dGPb）按下测试键直接读出电阻值。c）记录数据后关掉电源；改变电压极位置，电压极向前移动的长度为电流极长度的5%d）重复上述步骤b）,测一次。e）记录数据后关掉电源；改变电压极位置，电压极向后移动的长度为电流极长度的5%f）重复上述步骤b）,测一次。仅供参考g）记录数据后关掉电源。h）试验结束，清理现场。3、1、3注意事项测试时，引线沿线应有专人照看，以免测试线丢失，造成测量终止。3、2直线法采用直线法，其试验原理接线图如图2所示。按照图2布置好接线方式，电压极引线与电流极引线之间距离不小于10m。假设被测地网的最大对角线长度为D,整个地网中心...
